Преобразователи промышленные ИТ-251

Назначение

Преобразователи промышленные ИТ-251 (далее - преобразователи) предназначены для измерения электродвижущей силы (ЭДС) первичных измерительных преобразователей (далее - электродная система), применяемых для потенциометрических измерений, преобразования измеренной величины в значение показателя активности ионов водорода (pH), а также индикации величины ЭДС или значения pH на встроенном дисплее. В комплекте с первичным термопреобразователем сопротивления преобразователи могут также производить измерение и выводить на дисплей температуру анализируемой среды.

Описание

Принцип работы преобразователей основан на преобразовании электродвижущей силы (ЭДС) электродной системы, состоящей из измерительного и вспомогательного электродов, в постоянный ток, пропорциональный измеряемой величине.

Преобразователи ИТ-251 выпускаются в следующих исполнениях:

ИТ-2511 - преобразователь с входным дифференциальным усилителем, имеющим два высокоомных входа, индикацией результатов измерения и выходным унифицированным сигналом постоянного тока.

ИТ-2512 - преобразователь с входным дифференциальным усилителем, имеющим два высокоомных входа, индикацией результатов измерения, выходным унифицированным сигналом постоянного тока и обеспечивающий двухстороннюю цифровую связь в системах автоматического контроля и управления.

ИТ-2513 - преобразователь с входным дифференциальным усилителем, имеющим два высокоомных входа, индикацией результатов измерения и обеспечивающий двухстороннюю цифровую связь в системах автоматического контроля и управления..

Преобразователи совместно с различной арматурой и электродными системами могут входить в состав анализаторов, обеспечивающих проведение измерений в открытых и закрытых емкостях, в трубопроводах и системах проточного пробоотбора.

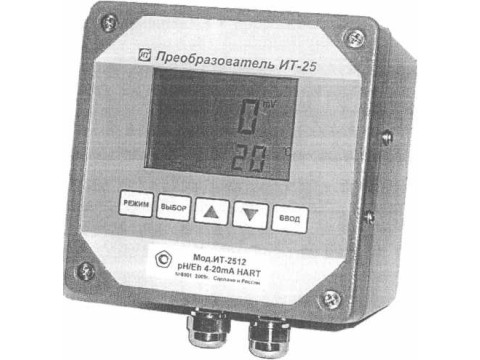

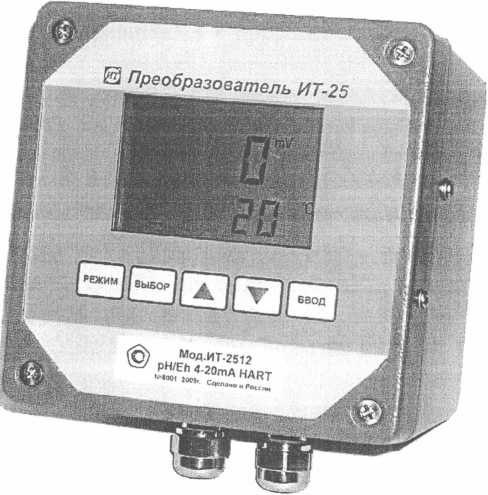

Рис.1. Фотография внешнего вида преобразователей промышленных ИТ-251.

Технические характеристики

Диапазоны показаний (измерений) преобразователей по табло и цены единиц младшего разряда (дискретности) приведены в таблице 1.

Таблица 1

Пределы допускаемых значений основной абсолютной погрешности преобразователей по показаниям на дисплее:

± 0,02 pH          - в режиме pH

± 2 мВ           - в режиме mV

± 0,5 °C             - в режиме t.

Преобразователи ИТ-2511 и ИТ-2512 обеспечивают преобразование величины pH или ЭДС электродной системы в аналоговый выходной сигнал постоянного тока по ГОСТ 26.011-80 от 4 до 20 мА для нагрузок с суммарным сопротивлением от нуля при напряжении питания 12 В до 1100 Ом при напряжении питания 36 В.

Поддиапазоны преобразователей ИТ-2511 и ИТ-2512, соответствующие нормирующим значениям аналоговых выходных сигналов для режимов измерения.

1) Режим pH

Верхний предел поддиапазона Хе, pH, определяется выражениями

Xe — Xw + Х„, при Хв Хн

(1)

Хв = Х„ — Х„, при Xg -< Х„

где Хн - нижний предел поддиапазона (значение pH, соответствующее минимальному значению выходного тока), устанавливается в пределах от минус 2,00 до плюс 16,00 pH с дискретностью 0,01 pH;

Хд,- ширина поддиапазона, равная разности между верхним и нижним пределами поддиапазона, выбирается из ряда: 1,0; 1,5; 2,0; 2,5; 5,0; 10,0; 15,0 pH.

2) Режим mV

Верхний предел поддиапазона Хв, мВ, (значение ЭДС электродной системы, соответствующее максимальному значению выходного тока), определяется выражением (1), где нижний предел поддиапазона (значение ЭДС электродной системы, соответствующее минимальному значению выходного тока) устанавливается в пределах от минус 3000 до плюс 2000 мВ с дискретностью 1 мВ, ширина поддиапазона Х/7 выбирается из ряда: 100; 150; 200; 250; 500; 1000; 1500; 2000 мВ.

Пределы допускаемого значения основной приведенной погрешности преобразователей ИТ-2511 и ИТ-2512 по аналоговому выходному сигналу не более значений, указанных в таблице 2.

Таблица 2

Питание преобразователей осуществляется от источника постоянного тока напряжением от 12 В при нулевом сопротивлении в цепи питания до 36 В при сопротивлении в цепи питания равном 1100 Ом и выходной мощностью не менее 3 Вт. Величина электрического тока, потребляемого преобразователями - не более 25 мА.

Мощность, потребляемая блоком питания ИТ-2500БП от сети переменного тока при номинальном напряжении питания, не превышает 8,0 ВА.

Габаритные размеры и масса соответствуют данным таблицы 3.

Таблица 3

Средняя наработка на отказ преобразователей с учетом технического обслуживания, 20000 регламентируемого эксплуатационной документацией для нормальных условий, ч, не менее

Среднее время восстановления работоспособности преобразователей, ч, не более        2

Средний срок службы преобразователей, лет, не менее                                10

Условия эксплуатации:

- температура окружающего воздуха, °C                          от минус 10 до плюс 50;

- относительная влажность воздуха (при 35 °C и более низких тем-           до 95;

пературах без конденсации влаги), %

- давление окружающего воздуха, кПа                                от 84 до 106,7;

- вибрация в месте установки:

-частота, Гц                                                             от 5 до 25;

- амплитуда смещения, мм                                               до 0,1.

Знак утверждения типа

наносится на корпус преобразователя и на титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

Комплект поставки преобразователей соответствует таблице 3. Таблица 3

Примечание - Формуляр включает методику поверки.

Поверка

осуществляется по документам:

- преобразователи промышленные ИТ-2511, ИТ-2512, формуляр ГРБА.421221.001 ФО, раздел 5 "Методика поверки";

- преобразователи промышленные ИТ-2513, формуляр ГРБА.421221.002ФО, раздел 5 "Методика поверки";

согласованными ГЦИ СИ "Менделевский ЦСМ" (центральное отделение) 10 августа 2010 г.

Средства поверки:

- компаратор напряжений - диапазон измерения от 0 до 11,11 В, класс точности 0,0005;

- магазин сопротивлений - диапазон изменения сопротивления от 0 до 104 Ом, класс 0,02;

- имитатор электродной системы - Rm = 0, (500, 1000) МОм ±25 %, Rb - 0,(10, 20) кОм ± 1 %;

- цифровой вольтметр - пределы измерения 120 мВ, 400 мВ; 12 В, класс точности 0,15;

- калиброванный резистор - сопротивление 20 Ом ±0,1 %.

Сведения о методах измерений

нет.

Нормативные документы

ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.120-99 ГСП. Государственная поверочная схема для средств измерений pH.

ТУ 4215-057-89650280-2010 Преобразователи промышленные ИТ-251. Технические условия.
