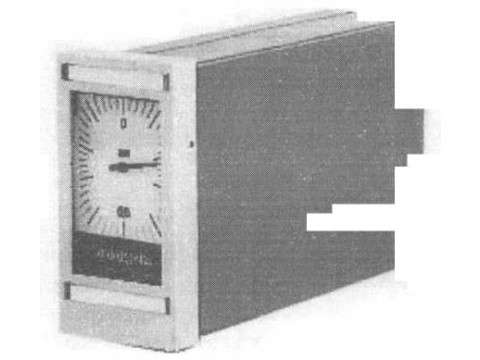

Приборы контроля пневматические малогабаритные ФШ0061
| Номер в ГРСИ РФ: | РБ 03 04 5952 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО «Завод «Тизприбор», г. Дзержинск, Нижегородская обл. |
|
Описание типа РБ 03 04 5952 16 [2016-06-03]
rb-03-04-5952-16_2016-06-03.pdf
|
Скачать |
Приборы контроля пневматические малогабаритные ФШ0061 (далее приборы) предназначены для непрерывного измерения пневматического сигнала переданного любыми дифма-нометрическими датчиками, имеющими пневматическую дистанционную передачу с пределами измерения выходного давления от 20 до 100 кПа (от 0,2 до 1,0) кгс/см2) и преобразования его в значения объема жидкости или газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5952 16 |
| Наименование | Приборы контроля пневматические малогабаритные ФШ0061 |
| Год регистрации | 2016 |
| Номер сертификата | 10307 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2020-07-14 |
| Получатель сертификата | ООО "Завод "Тизприбор", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Завод "Тизприбор"
Адрес: 127422, г. Москва, ул. Тимирязевская, д. 16, стр.2
Контакты: (495) 540-52-98, zavod@tizpribor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Приборы метрологически НЕ обеспечены в Республике Беларусь из-за отсутствия компрессора воздушного с редуктором и задатчика пневматического типа П2ЗД.4. |
| Методика поверки | Поверка проводится по 9078513 МП (2015 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: Нижегородский ЦСМ (аттестат аккредитации - № RA.RU.311315, шифр поверительного клейма - БН)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 04 5952 16 [2016-06-03]
rb-03-04-5952-16_2016-06-03.pdf
|
Скачать |
Описание типа
Назначение
Приборы контроля пневматические малогабаритные ФШ0061 (далее приборы) предназначены для непрерывного измерения пневматического сигнала переданного любыми дифма-нометрическими датчиками, имеющими пневматическую дистанционную передачу с пределами измерения выходного давления от 20 до 100 кПа (от 0,2 до 1,0) кгс/см2) и преобразования его в значения объема жидкости или газа.
Описание
Принцип работы прибора основан на том, что при постоянном сигнале от дифманомет-рического датчика скорость ротора линейно связана с мгновенным расходом. Пневматический сигнал от датчика дифференциального давления в диапазоне 20-100 кПа (от 0,2 до 1,0) кгс/см2) подается в сильфонный приемный элемент. Сильфон под действием этого давления устанавливает силовой рычаг в определенное положение по отношению к соплу.
При дросселировании сопла заслонкою в линии сопла возрастает давление воздуха, непрерывно подаваемого от усилителя. Это давление будучи усиленным, подается в разгонное сопло, которое вращает ротор. На роторе установлен центробежный регулятор, компенсирующий усилие сильфона.
Центробежное усилие пропорционально квадрату скорости ротора, а усилие от сильфона пропорционально квадрату расхода. Так как при постоянном сигнале от дифманометрическо-го датчика сила со стороны сильфона равна силе от центробежного регулятора, то, следовательно, и скорость ротора линейно связана с мгновенным расходом.
Прибор, связанный через редуктор, суммирует этот расход по времени.

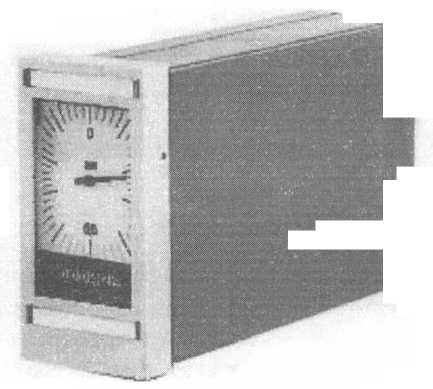

Фотография общего вида прибора представлена на рисунке 1.
Рисунок 1
Государственный реестр] I средств измерений / \ Республики Беларусь /
Технические характеристики
Метрологические и технические характеристики приведены в таблице I.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения входного пневматического аналогового сигнала, кПа |
20-100 |
|
Пределы допускаемой основной приведеной погрешности при измерении входного сигнала, % • |
±1,0 |
|
Давление воздуха питания, кПа |
140114 |
|
Расход воздуха, не более, л/мин |
13 |
|
Цена деления дополнительной шкалы для отсчета дробных значений |
0,02 |
|
Температура окружающей среды, °C |
от плюс 5 до плюс 40 |
|
Масса, кг, не более |
.....................................................................................2,0 ......... |
|
Габаритные размеры, мм, не более Высота Ширина Длинна |
145 75 270 |
|
Наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на табличку, прикрепленную к задней стенке прибора методом фотопечати и на титульном листе руководства по эксплуатации - типографским способом.
Комплектность
|
Наименование |
Кол. |
|
Прибор контроля пневматический малогабаритный ФШ0061 |
1 |
|
Руководство по эксплуатации |
1* |
|
Паспорт |
1 |
|
Методика поверки |
1 |
* При поставке приборов в один адрес руководство по эксплуатации прикладывается из расчета один экземпляр на 3 прибора, при партии до 10 штук, одни экземпляр на 5 станций, но не менее трех РЭ.
Поверка
осуществляется по документу 9078513 МП "Приборы контроля пневматические малогабаритные ФШ0061. Методика поверки", утвержденному ФБУ "Нижегородский ЦСМ” 04.04.2015.
Основные средства поверки:
Измеритель давления цифровой ИДЦ-1М с пределом измерения 20 кПа, 100 кПа, 160 кПа, погрешность 1 0,2 %;
секундомер механический СОСпр класс точности 2.
Сведения о методах измерений
Сведения о методах измерений приведены в ГОСТ 14753-82 «Приборы контро пневматические показывающие и регистрирующие ГСП. Общие технические усл
Государственный
Республики Беларус
Для документов.
ЛистКеЗ
Всего листов 3
Нормативные документы
1 ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия.
2 ГОСТ 13053-76 Приборы и устройства пневматические ГСП. Общие технические условия.
3 ГОСТ 25165—82 Соединения приборов и устройств ГСП с внешними пневматическими линиями.
4 Приборы контроля пневматические малогабаритные ФШ0061. Технические условия ТУ4217-012-37185268-2012.
