Модули аналоговые электроизмерительные серии BMX

Назначение

Модули аналоговые электроизмерительные серии ВМХ (далее - аналоговые модули) предназначены, в зависимости от модели, для измерения и/или воспроизведения напряжения и силы постоянного тока, измерения сопротивления постоянному току, электрических сигналов, поступающих от термоэлектрических преобразователей (далее - ТП), термопреобразователей сопротивления (далее - ТС), измерения частоты и дальнейшего преобразования измеренных значений в цифровые коды для создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.

Аналоговые модули входных сигналов обеспечивают восприятие измерительной информации, представленной унифицированными электрическими сигналами:

- напряжения постоянного тока в диапазонах от минус 10 до плюс 10 В, от 0 до 10 В, от минус 5 до плюс 5 В, от 0 до 5 В, от 1 до 5 В;

- силы постоянного тока в диапазонах от минус 20 до плюс 20 мА, от 0 до 20 мА, от 4 до 20 мА;

- от преобразователей термоэлектрических ТП и ТС различных градуировок;

- частоты в диапазонах от 0 до 60000 Гц, от 0 до 10000 Гц.

Аналоговые модули выходных сигналов обеспечивают преобразование двоичных кодов в аналоговые сигналы:

- напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В;

- силы постоянного тока в диапазонах от 0 до 20 мА, от 4 до 20 мА.

Область применения - химическая, нефтехимическая, нефтяная, автомобильная, целлюлозно-бумажная, пищевая, текстильная, деревообрабатывающая промышленность и другие области хозяйственной деятельности.

Описание

Аналоговые модули представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учёта энергоносителей.

Аналоговые модули предназначены для совместной работы по внешнейцщне с базовыми модулями программируемого логического контроллера Modicctf^^^^&40) и Modicon ех80 (М580): процессорным модулем, модулем питания. [г/

Для документов,

Аналоговые модуля изготавливают в обычном исполнения ВМХ ххх хххх и в исполнении ВМХ ххх ххххН (буква “Н" на конце кода) для применения в более жёстких климатических условиях окружающей среды (смотреть таблицу 6).

Режим работы аналогового модуля определяется программным обеспечением процессорного модуля Unity Pro (не является метрологически значимым).

Внешний вид аналоговых приведён на рисунке 1.

Место для нанесения знака поверки указано в приложении А.

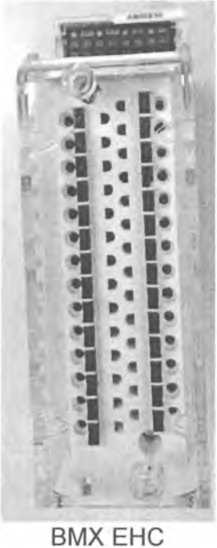

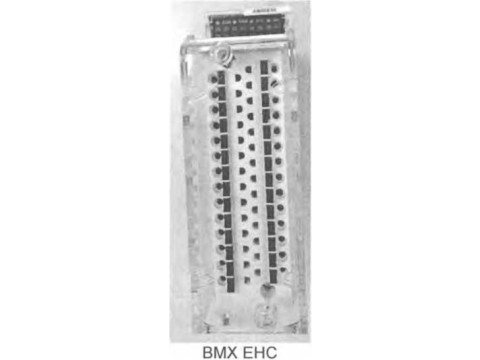

Рисунок 1 - Внешний вид аналоговых модулей

ВМХ AMI

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики аналоговых модулей представлены в таблицах 1-7.

Таблица 1 - Аналоговые

входных сигналов модели ВМХ AMI

* Для исполнений ВМХ AMI 0410Н, ВМХ AMI 0810Н в диапазонах температуры р< от -25 °C до О °C и от 60 °C до 70 °C.

Таблица 2 - Аналоговые модули выходных сигналов модели ВМХ АМО

* Для исполнений ВМХ АМО 021 ОН, ВМХ АМО 041 ОН в диапазонах температуры рабочих условий от -25 °C до 0 °C и от 60 °C до 70 °C.

Таблица 3 - Аналоговые модули входных и выходных сигналов модели ВМХ АММ

* Для исполнения ВМХ АММ 0600Н в диапазонах температуры рабочих условий от -25 °C до 0 °C и от 60 °C до 70 °C.

* Для исполнений ВМХ ART 0414Н, ВМХ ART 0814Н в диапазонах температуры рабоч от -25 °C до 0 °C и от 60 °C до 70 °C.                                               [.

** По 2-, 3-, 4-проводной схеме.                                                   II

*** НСХ ТС -по ГОСТ 6651-2009.                                            V

4* НСХ ТП - по СТБ ГОСТ Р 8.585-2004.            \

1Госула[)Ственный реестр сомств измерении

\ РДблики_Белдаь/ \ Для документов/

Таблица 5 - Аналоговые

входных сигналов модели ВМХ ЕНС

Таблица 6 - Условия применения аналоговых модулей

Таблица 7 - Напряжение питания в зависимости от модели модулей питания

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Основной комплект поставки включает:

- аналоговый модуль;

- руководство по эксплуатации;

- упаковка.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы “Schneider Electric Industries S.A.S.”, Франция МРБ МП.2600-2016 Модули аналоговые электроизмерительные серии ВМХ. Ме-

тодика поверки

СТБ ГОСТ Р 8.585-2004 Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие те^ьцдуеские требования и методы испытаний

ГосударственныйреетР I гпедств измерении i \ Ресники Беларусь/ Хдля документ/

Заключение

Модули аналоговые электроизмерительные серии ВМХ соответствуют документации фирмы “Schneider Electric Industries S.A.S.”, Франция.

Аналоговые модули соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТРТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер сертификата соответствия ТС RD C-FR.ME83.B.00131 от 25.02.2016).

Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
