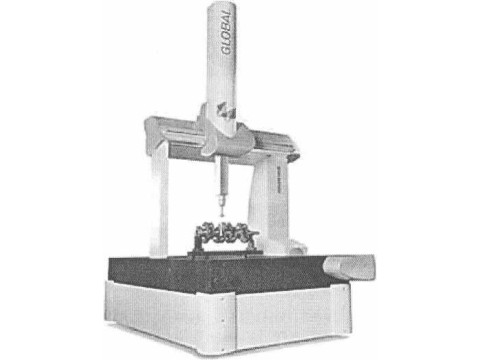

Машины координатно-измерительные портальные серии GLOBAL

Назначение

Машины координатно-измерительные портальные серии GLOBAL (далее - машины координатно-измерительные) предназначены для измерений геометрических размеров, формы и положения деталей.

Область применения - автомобильная, авиационная, электронная промышленности, электроэнергетика и другие области.

Описание

Машины координатно-измерительные выпускают в 5-ти модификациях: GLOBAL Advantage, GLOBAL SF, GLOBAL Performance, GLOBAL CLASSIC, GLOBAL EVO.

Машины координатно-измерительные выпускают следующих исполнений: GLOBAL Advantage: 05.07.05, 07.07.05, 07.10.05, 07.10.07, 09.12.08, 09.15.08, 09.20.08, 12.15.10, 12.22.10, 12.30.10, 15.20.14, 15.26.14, 15.33.14, 20.33.15, 20.40.15, 20.33.18, 20.40.18;

GLOBAL SF: 07.07.05, 07.10.05, 07.10.07, 09.12.08, 09.15.08, 09.20.08, 12.15.10, 12.22.10, 12.30.10;

GLOBAL Performance: 05.05.05, 05.07.05, 07.07.05, 07.10.05, 07.10.07, 09.12.08, 09.15.08, 09.20.08, 12.15.10, 12.22.10, 12.30.10;

GLOBAL CLASSIC: 05.05.05, 05.07.05, 07.07.05, 07.10.05, 07.10.07, 09.12.08, 09.15.08, 09.20.08;

GLOBAL EVO: 09.12.08, 09.15.08, 09.20.08.

Машины координатно-измерительные конструктивно состоят из следующих основных элементов: гранитного стола, пиноли, стальных направляющих, измерительной системы, электрооборудования с измерительной системой.

Три направляющих координатно-измерительных машин образуют базовую систему координат X, Y, Z. Измерения могут проводиться в автоматическом режиме или вручную с помощью джойстиков на малогабаритном пульте для исследования и проведения измерений в точках.

Данные в точках передаются на компьютер через считывание цифровых кодирующих устройств на оптических линейках. Для каждой оси машины координатноизмерительной существует одна оптическая линейка. Оси приводятся в движение с помощью двигателей, действующих либо через ремни, либо на направляющих стержнях. Машина координатно-измерительная связана через электронное устройство управления с компьютерным автоматизированным рабочим местом.

В машинах координатно-измерительных используются измерительные системы, состоящие из поворотных головок, контактных датчиков и лазерных сканеров (HP-S-ХЗС, HP-S-X3C/H5, НН-А, HH-AS/HP-S-X1S, Н, HH-AS/HP-S-X1S, HP-S-1H, НН-AS/TP200, HH-AS/HP-T, НР-ТМ, HP-L-10.6T/HP-L-10.6T, HP-L-20.8T, HP-S-X3C/HP-S-Х5, HP-S-X5, HH-A/HP-S-X1S, НН-А/ТР200, НН-А/НР-Т, HP-S-X3C/X5, HP-S-X1C, НН-AS/HP-S-X1S).

Внешний вид машин координатно-измерительных приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.

GLOBAL Advantage

GLOBAL SF

GLOBAL Performance

GLOBAL EVO

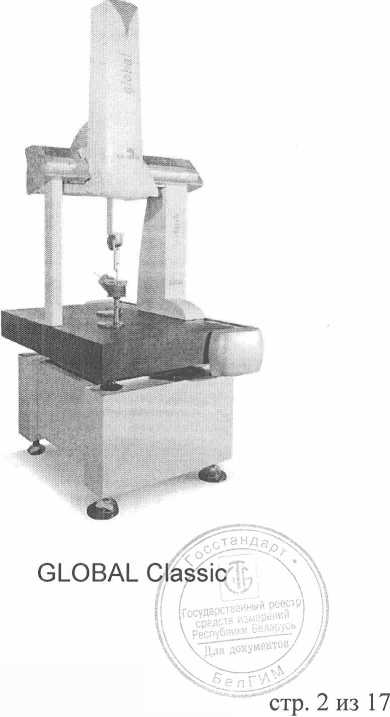

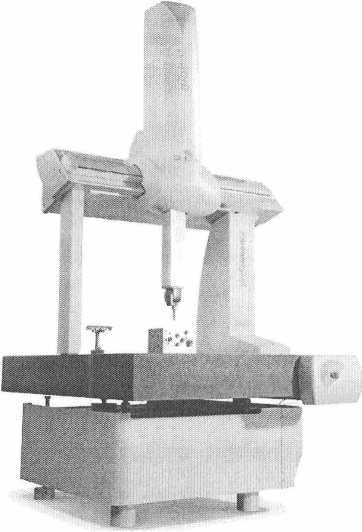

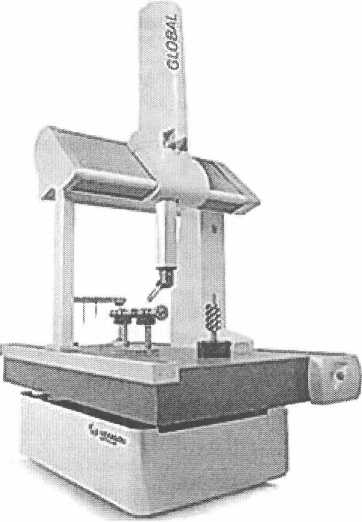

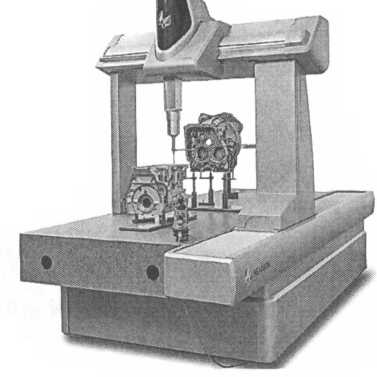

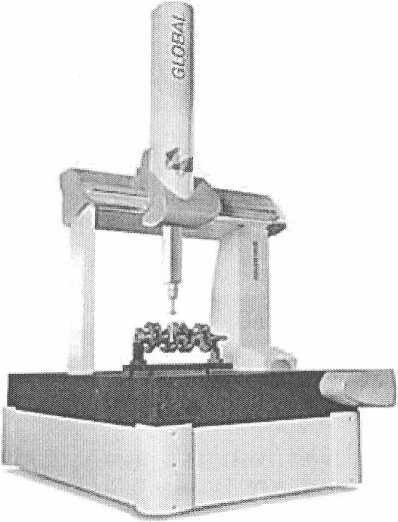

Рисунок 1 Внешний вид машин координатно-измерительных

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в приложении Б.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

- машина координатно-измерительная;

- методика поверки;

- комплект щупов;

- программное обеспечение (в зависимости от комплектации);

- руководство по эксплуатации;

- принадлежности*.

* - входят в комплект поставки по отдельной заявке заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Hexagon Metrology S.p.A.»,Италия.

МРБ МП.2589-2016 «Машины координатно-измерительные портальные серии GLOBAL. Методика поверки».

Заключение

Машины координатно-измерительные портальные серии GLOBAL соответствуют технической документации фирмы «Hexagon Metrology S.p.A.»,Италия, TP ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация №ТС BY/112 11.01. ТР004 003 19024 о соответствии техническому регламенту, срок действия по 21.10.2016 включительно).

Межповерочный интервал - не более 12 месяцев (для машин координатноизмерительных, применяемых в сфере законодательной метрологии).
