Титраторы автоматические GT-200

Номер в ГРСИ РФ:	РБ 03 09 5973 16
Раздел:	Средства измерений физико-химических величин [9]
Категория:	Титраторы
Производитель / заявитель:	"Mitsubishi Electric", Япония

Скачать

Описание типа РБ 03 09 5973 16 [2016-09-21]

rb-03-09-5973-16_2016-09-21.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Титраторы автоматические GT-200 (далее - титраторы) предназначены для определения концентрации ионов и веществ неионного строения в водных и неводных растворах по изменению сигнала первичного преобразователя при реакциях нейтрализации, осаждения, комплексообразования, а также при окислительно-восстановительных реакциях.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 5973 16
Наименование	Титраторы автоматические GT-200
Год регистрации	2016
Номер сертификата	10338
Дата регистрации	2016-03-31
Срок действия	2021-03-31
Получатель сертификата	фирма "Mitsubishi Chemical Analytech Co. Ltd.", Япония (JP)

Производитель / Заявитель

фирма "Mitsubishi Chemical Analytech Co. Ltd."

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке.
Методика поверки	Поверка проводится по МРБ МП. 2607-2016.

Поверители

Скачать

Описание типа РБ 03 09 5973 16 [2016-09-21]

rb-03-09-5973-16_2016-09-21.pdf

Скачать

Описание типа

Назначение Описание МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы Заключение

Назначение

Область применения: титраторы могут быть использованы в жилых, коммерческих зонах, промышленных зонах с малым энергопотреблением, в лабораториях предприятий химической, нефтехимической, пищевой промышленности, а также стационарных и передвижных лабораториях предприятий теплоэнергетики, в области охраны окружающей среды и других областях хозяйственной деятельности.

Описание

Титраторы представляют собой автоматические приборы в корпусе настольного исполнения, обеспечивающие измерение, обработку и регистрацию выходной информации.

г.2ан4а

\ Реонбюти Беларус /

С помощью титраторов можно проводить титрование контрольных растворов по следующим методам:

- кондуктометрическое, поляризационное титрование;

- фотометрическое титрование с окончанием по переходу окраски;

- окислительно-восстановительное титрование;

- аргентометрическое титрование;

- кислотно-основное титрование;

- F’ - ионоселективное титрование;

- СГ - ионоселективное титрование;

- Ag+ - ионоселективное титрование;

- Си2+ - ионоселективное титрование;

- Са2+ - ионоселективное титрование.

Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего от первичного преобразователя, помещенного в анализируемый раствор внутри ячейки для титрования, при добавлении титранта с помощью дозирующего устройства до достижения конечной точки либо точки эквивалентности.

Конструкция титраторов включает следующие обязательные компоненты:

- основной электронный блок;

- дозирующее устройство;

- магнитную мешалку с держателем электродов.

При потенциометрическом титровании производится регистрация изменения ЭДС электродной пары.

При кондуктометрическом, поляризационном (до деполяризации двойного платинового электрода) и фотометрическом титровании сигнал от первичного преобразователя подается на соответствующий измерительный вход основного электронного блока, и результат отображается в единицах милливольт.

Стандартно титраторы оснащены преобразователем для работы с потенциометрическими электродами на 2 измерительных входа, 1 вход электрода сравнения и 1 вход датчика температуры. На входы данного преобразователя допускается подключать как pH-метрические, так и ионоселективные электроды.

Опциональный преобразователь сигнала PS Analog Pack (GTEPSK) для кондуктометрического и поляризационного титрования выполнен в виде платы, устанавливаемой в корпус титратора опционально.

Опциональный фотометрический детектор подключается к одному из измерительных входов стандартного преобразователя.

При работе с титраторами используются следующие типы первичных преобразователей:

- GTWH10B - кондуктометрический датчик (кондуктометрическое, поляризационное титрование);

- GT-LDII - фотометрический модуль (титрование с окончанием по регистрации перехода окраски раствора, рабочие длины волн, выделяемые сменными светофильтрами: 530 и 620 нм);

- GTPR1B - комбинированный редокс-электрод (окислительно-восстановительное титрование);

- GTPT1B - измерительный редокс-электрод (окислитель^/^^^станЬви-тельное титрование); || /государственный реестр) 11

х 7 11 I средств измерений / II

V. \ Республики Беларусь / //

2 у. \ДЛЯ документов/ /J

- GTAC1B - комбинированный аргентометрический электрод (аргентометрическое осадительное титрование);

- GTAG1B - измерительный аргентометрический электрод (аргентометрическое осадительное титрование);

- GTPC1B, GTPC15B, GTPC1C - комбинированные pH-селективные электроды (измерение показателя активности ионов водорода pH, кислотно-основное титрование);

- GTPH1B - измерительный pH-селективный электрод (измерение показателя активности ионов водорода pH, кислотно-основное титрование);

- GTCI1B - измерительный СГ - селективный электрод (СГ - ионоселективное титрование);

- GTFI1B - измерительный F' - селективный электрод (F‘ - ионоселективное титрование);

- GTAI1B - измерительный Ag+ - селективный электрод (Ag+ - ионоселективное титрование);

- GTDI1B - измерительный Си2+ - селективный электрод (Си2+ - ионоселективное титрование);

- GTEI1B - измерительный Са2+ -селективный электрод (Са2+ - ионоселективное титрование);

Измерительные электроды GTPT1B, GTAG1B, GTPH1B, GTCI1B, GTFI1B, GTAI1B, GTDI1B, GTEI1B используются в комплекте со следующими электродами сравнения:

- GTRE10B -электрод сравнения двухключевой;

- GTRS10B -электрод сравнения со сдвижной муфтой;

В зависимости от аналитической задачи с титратором могут использоваться следующие типы дозирующих устройств производства фирмы "Mitsubishi Chemical Analytech Со.":

- поршневые бюретки GT-200BRT;

- шприцевые бюретки KF.

Управление титраторами осуществляется с панели основного блока. Результаты измерений и настройки сохраняются во внутренней памяти. Опционально возможно подключение к ПЭВМ с управлением и сохранением результатов с помощью программного обеспечения.

Титраторы оснащены интерфейсами передачи данных USB для работы под управлением ПЭВМ и RS-232 для подключения весов и других периферийных устройств (автоподатчик, принтер и проч.), а также разъемами фирменной шины подключения дополнительных дозирующих устройств. Подключение первичных преобразователей выполняется через разъемы типа BNC.

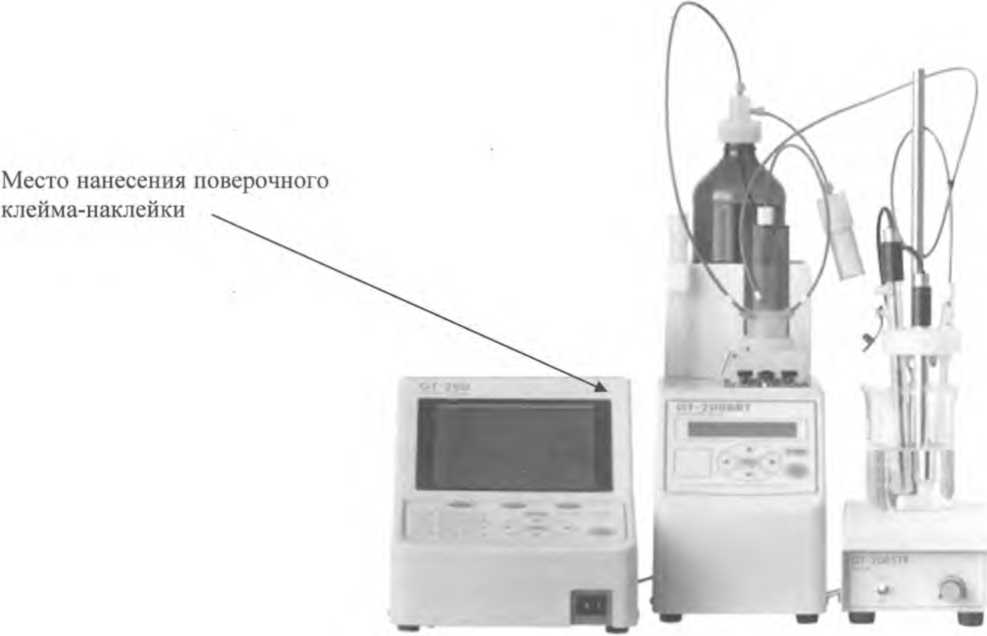

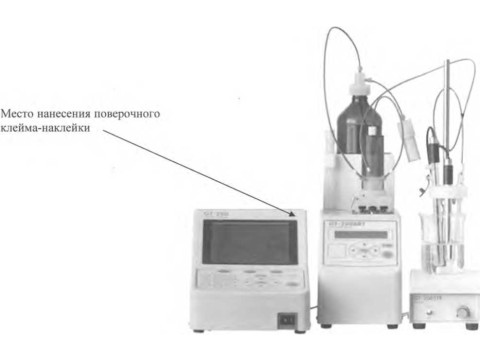

На лицевую панель основного электронного блока титратора наносится поверочное клеймо-наклейка (знак органа, осуществляющего поверку) в соответствии с рисунком 1, выдается свидетельство о поверке.

Рисунок 1. Схема нанесения поверочного клейма-наклейки

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические и технические характеристики титраторов приведены в таблице 1.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию или на этикетку с наименованием модели титратора.

Комплектность

- Титратор автоматический GT-200 в комплектации соответственно заявке на поставку;

- эксплуатационная документация.

Нормативные документы

Техническая документация фирмы-изготовителя.

Методика поверки «Титраторы автоматические GT-200. Методика поверки.

МРБ.МП 2СО? -2016».

'осудахгвенйый средств измерений

дтсумеггоя

Таблица 1

Наименование характеристики	Нормируемые значения
Диапазон измерения: - ЭДС, мВ; - показателя активности ионов водорода, pH	от - 2000 до 2000 от 0 до 14
Дискретность индикации: - ЭДС, мВ; - показателя активности ионов водорода, pH	0,1 0,0001
Пределы допустимых значений основной абсолютной погрешности измерения: - ЭДС, мВ; - показателя активности ионов водорода, pH	±2 ±0,05
Предел допускаемого значения основной относительной погрешности титратора (масса, массовая доля, концентрация и пр.), %	±3,0
Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) серии результатов измерения одного и того же образца (масса, массовая доля, концентрация и пр.) от среднего значения (масса, массовая доля, концентрация и пр.), %	1,5
Пределы допускаемого значения основной погрешности дозирования в диапазоне от 10 до 100% объема дозирующего цилиндра, приведенной к максимальному объему, %: - дозирующий цилиндр 1 мл; - дозирующий цилиндр 10мл; - дозирующий цилиндр 20 мл;	±0,4 ±0,3 ±0,15
Пределы допускаемого значения среднего квадратического отклонения (СКО) серии результатов измерения одного и того же объема от среднего значения в диапазоне от 10 до 100% объема дозирующего цилиндра, приведенного к максимальному объему, % - дозирующий цилиндр 1 мл; - дозирующий цилиндр 10 мл; - дозирующий цилиндр 20 мл;	0,2 0,1 0,07
Номинальное значение напряжения питающей сети, В	230
Номинальное значение частоты, Гц	50
Потребляемая мощность в минимальной комплектации без аксессуаров, Вт, не более	100
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - относительная влажность, %, не более	от 15 до 25 80
Габаритные размеры основного электронного блока без аксессуаров, мм, не более	175х4£&^6
Масса основного электронного блока без аксессуаров, кг, не более	/ЖЛ

измерений

чДля Документов

Заключение

Титраторы автоматические GT-200 соответствуют требованиям технической документации фирмы «Mitsubishi Chemical Analytech Со. Ltd», Япония.

Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.1.0.1751 от 30.05.2014 действует по 30.05.2019). Юридический адрес: ул. Лепешинского, 1,-246015, г. Гомель, тел. +375 232 23-02-33.

Межповерочный интервал (при использовании титраторов в сфере законодательной метрологии) - 12 месяцев.
