Установки измерительные переносные CIBANO 500

Номер в ГРСИ РФ: РБ 03 13 5969 16
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: "Omicron electronics GmbH", Австрия
Скачать
Описание типа РБ 03 13 5969 16 [2016-10-13]
rb-03-13-5969-16_2016-10-13.pdf
Скачать
Нет данных о поставщике

Установки измерительные переносные CIBANO 500 (далее - установки) предназначены для измерений, испытаний и технического обслуживания силовых выключателей. Установки измеряют переходное сопротивление главных контактов, минимальное напряжение срабатывания катушек включения и отключения, время замыкания / размыкания главных контактов и блок-контактов, управляет электромагнитами включения и отключения для выполнения различных операций.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 5969 16
Наименование Установки измерительные переносные CIBANO 500
Год регистрации 2016
Номер сертификата 10334
Дата регистрации 2016-03-31
Срок действия 2021-03-31
Получатель сертификата фирма "Omicron electronics GmbH", Австрия (AT)
Производитель / Заявитель

фирма "Omicron electronics GmbH"

Адрес: Oberes Ried 1, 6833 Klaus, Austria

Контакты: +43-5523-507-352 / +43-5523-507-999

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МРБ МП.2596-2016.

Поверители

Скачать

Описание типа РБ 03 13 5969 16 [2016-10-13]
rb-03-13-5969-16_2016-10-13.pdf
Скачать

Описание типа

Назначение

Установки измерительные переносные CIBANO 500 (далее - установки) предназначены для измерений, испытаний и технического обслуживания силовых выключателей. Установки измеряют переходное сопротивление главных контактов, минимальное напряжение срабатывания катушек включения и отключения, время замыкания / размыкания главных контактов и блок-контактов, управляет электромагнитами включения и отключения для выполнения различных операций.

Область применения - лаборатории и энергетические службы.

Описание

Принцип действия установки заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором, и результаты измерений индицируются на дисплее персонального компьютера. На лицевой панели установки расположены: сигнальные лампы, указывающие на безопасную эксплуатацию или на опасный уровень напряжения или тока на выходах установки, кнопка пуск/стоп, кнопка аварийной остановки. На боковой панели установки расположены: «А-OUTPUT / INPUT» и «В-OUTPUT / INPUT» конфигурируемые выход / входы напряжения или тока; «V IN» аналоговый вход напряжения; «RJ-45» порты для подключения внешних модулей измерения времени, статического и динамического сопротивления основных контактов выключателей; «RJ-45» порт для подключения установки к персональному компьютеру; «SAFETY» разъем для подключения ключей безопасности; выключатель питания; разъем для кабелей питания, клемма заземления.

Установка и обработка выходных параметров осуществляется за .счет внутреннего программного обеспечения. Внутреннее программной обеспечение CIBANO 500 встроено в защищенную память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Наименование программного обеспечения -CIBANO, номер версии программного обеспечения - CIBANO 500.

Внешний вид установки приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

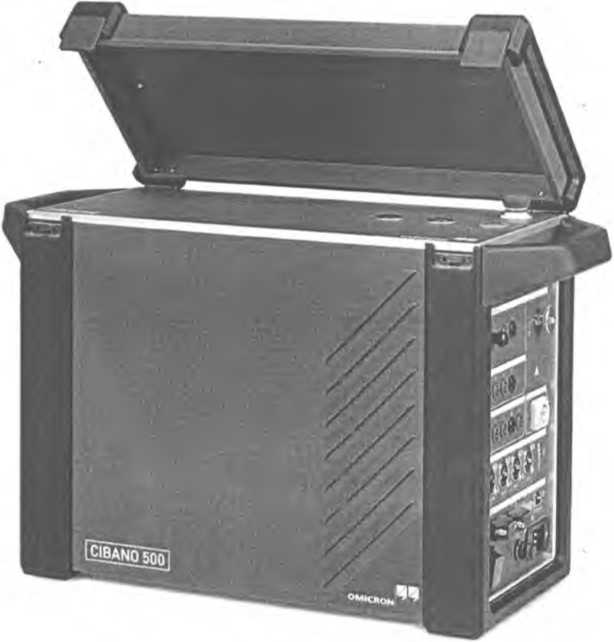

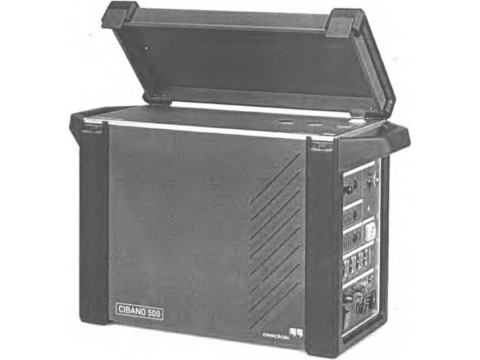

Рисунок 1 - Внешний вид установки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Наименование характеристики

Значение

1

2

Питание:

-диапазон напряжений переменного тока, В;

100-240

- частота питания, Гц;

50/60

- ток питания, А, не более;

16

- потребляемая мощность, кВт, не более;

3,5

- кратковременная потребляемая мощность, кВт, не более.

5,0

Источник напряжения (модули «А» и «В»):

-диапазон воспроизведений / измерений постоянного тока;

от 0 до ±300

-диапазон воспроизведений / измерений переменного тока, В, в диапазоне частот от 15 до 400 Гц.

от 0 до 240

1

2

Источник тока (модули «А» и «В»):

- диапазон воспроизведений / измерений силы постоянного тока, А;

3 х от 0 до ±50

-диапазон воспроизведений / измерений силы постоянного тока, А.

3 х от 0 до ±24

Вход по напряжению модуля «С»:

- диапазон измерений напряжения постоянного тока, В;

от 0 до 420

- диапазон измерений напряжения переменного тока, В.

от 0 до 300

Вход по напряжению модуля «V IN»:

-диапазон измерений напряжения постоянного тока, В;

от 0 до 420

-диапазон измерений напряжения переменного тока, В.

от 0 до 300

Погрешность при измерении входного / выходного напряжения модуля «А»:

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до ±300 В, В;

±(0,1 % иизм. + 0,05 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения переменного тока в диапазоне от 0 до ±300 В, В.

±(0,03 % иИЗм. + 0,01 % ид.)

Погрешность при измерении входного / выходного напряжения модуля «В»:

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до 300 В, В;

±(0,1 % иизм. + 0,05 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения переменного тока в диапазоне от 0 до 300 В, В;

±(0,03 % иизм. + 0,01 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до 3 В, В;

±(0,1 % иизм. + 0,05 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до 300 мВ, В;

±(0,1 % иизм. + 0,1 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до 30 мВ, В.

±(0,1 % иИзм. + о,1 % ид.)

Погрешность измерений выходного тока модулей «А» и «I

3»:

- пределы допускаемой основной погрешности при измерении силы постоянного тока в диапазоне

от 0 до 55 А, А;

±(0,1 % 1изм. + 0,2 % 1д.)

- пределы допускаемой основной погрешности при измерении силы переменного тока в диапазоне от 0 до 40 А, А.

±(0,1 % 1изм. + 0,1 % 1д)

1

2

Погрешность при измерении сопротивления (сила тока 10

0А):

- пределы допускаемой основной погрешности при измерении сопротивления в диапазоне

от 0,1 мкОм до 300 мкОм, мкОм;

±(0,2 % RM3M. + 0,1 мкОм)

- пределы допускаемой основной погрешности при измерении сопротивления в диапазоне

от 0,5 мкОм до 3000 мкОм, мкОм;

±(0,2 % Rh3M. + 0,5 мкОм)

- пределы допускаемой основной погрешности при измерении сопротивления в диапазоне

от 5 мкОм до 30 мкОм, мкОм;

±(0,2 % R„3M. + 5 мкОм)

Погрешность измерения при сопротивлении (сила тока 10

А):

- пределы допускаемой основной погрешности при измерении сопротивления в диапазоне от 50 мкОм до 300 мкОм, мкОм.

±(0,2 % Rn3M. + 50 мкОм)

Погрешность при измерении входного напряжения модуля «С»:

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до 420 В, В;

±(0,5 % ии3м. + 0,1 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения переменного тока в диапазоне от 0 до 300 В, В.

±(0,5 % иизм. + 0,1 % UA.)

Погрешность при измерении входного напряжения модуля «V IN»:

- пределы допускаемой основной погрешности при измерении напряжения постоянного тока в диапазоне от 0 до 420 В, В;

±(0,5 % иизм. + 0,5 % ид.)

- пределы допускаемой основной погрешности при измерении напряжения переменного тока в диапазоне от 0 до 300 В, В.

±(0,5 % иизм. + 0,5 % ид.)

Климатические условия:

-диапазон нормальных температур, °C;

от плюс 18 до плюс 28

- диапазон рабочих температур, °C;

от минус 10 до плюс 55

-диапазон температуры при хранении и транспортировании, °C;

от минус 30 до плюс 70

-диапазон относительной влажности, %.

от 5 до 95

(без конденсации)

Технические характеристики:

- масса, кг, не более;

20

- габаритные размеры, не более, мм;

580x386x229

- степень защиты оболочки по ГОСТ 14254.

IP42

Примечания:

ид. - значение диапазона измерения;

иизм. - измеренное значение напряжения;

1д. - значение диапазона измерения;

1изм. - измеренное значение силы тока;

Иизм. - измеренное значение сопротивления;

Дополнительная погрешность в диапазоне рабочих температур составляет удвоенное значение основной погрешности на каждые 10 °C.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки установки указан в таблице 2.

Таблица 2

Наименование

Количество, шт.

Установка CIBANO 500

1

Блок СВ МС2

3*

РТМ Software (программное обеспечение)

1

Dynamic contact resistance license

1*

Minimum pick-up license

1*

Motor current license

1*

Timing license

1

Static contact resistance license

1

Current clamp license

1*

Зажимы Кельвин с разъемами 3x4 мм красными, 1x4 мм черным

2

Зажимы Кельвина с красными разъемами 1x4 мм и 1x6 мм

6*

Зажимы Кельвина с черными разъемами 1x4 мм и 1x6 мм

3*

Зажим струбцина с 6 мм разъемом

3*

Зажим струбцина с 4 мм разъемом

3*

Комплект их 2 красных и 2 черных зажимов типа «крокодил»

2(5*)

Кабель питания

1

Кабель подключения к ПК

1

Кабель заземления

1

Стандартный измерительный кабель, черный, 1 м

3(9*)

Стандартный измерительный кабель, черный, 6 м

1

Стандартный измерительный кабель, красный, 6 м

1

Стандартный измерительный кабель, красный, 3 м

6*

Стандартный высоковольтный кабель, красный, 3 м

6*

Стандартный высоковольтный кабель, черный, 0,75 м

3*

Кабель для выходов А, 6 м, 4x2,5 мм2

1

Кабель для выходов В, 6 м, 5x2,5 мм2

1

EtherCAT кабель 15 м

3*

Транспортный кейс

1

Мягкая сумка для принадлежностей 24x6x6 см

1

Мягкая сумка 41x35x27 см

1*

Комплект из 12 гибких адаптеров

1

Методика поверки

1

Руководство по эксплуатации

1

* - по отдельному заказу

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Omicron electronics GmbH" (Австрия).

МРБ МП. 2596-2016 "Установки измерительные переносные CIBANO 500. Методика поверки".

Заключение

Установки измерительные переносные CIBANO 500 соответствуют требованиям технической документации фирмы-изготовителя "Omicron electronics GmbH" (Австрия), TP ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация № RU Д-АТ.ОС01.В.02557 о соответствии техническим регламентам, срок действия по 16.03.2020 включительно).

Межповерочный интервал - не более 12 месяцев (для установок, предназначенных для применения в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ,

220053, г. Минск, Старовиленский тракт, 93,

тел. +375 017 334 98 13,

Аттестат аккредитации № BY/112 02.1.0.0025
