Колонки раздаточные сжиженного газа DGM-01
| Номер в ГРСИ РФ: | РБ 03 07 5972 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "AUREX LPG Sp. z o.o.", Польша |
|
Описание типа РБ 03 07 5972 16 [2016-10-14]
rb-03-07-5972-16_2016-10-14.pdf
|
Скачать |
Колонки раздаточные сжиженного газа DGM-01 (далее - колонки) предназначены для измерения и учета объема газа (пропан-бутановой смеси) при заправке его в баллоны автотранспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5972 16 |
| Наименование | Колонки раздаточные сжиженного газа DGM-01 |
| Год регистрации | 2016 |
| Номер сертификата | 10337 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | фирма "AUREX LPG Sp. z o.o.", Польша (PL) |
Производитель / Заявитель
фирма "AUREX LPG Sp. z o.o."
Адрес: 05-090, Raszyn, ul Kosciuszki 8
Контакты: + 48 22 720-33-79 / aurex@aurexlpg.cjm.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 908-2001 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 07 5972 16 [2016-10-14]
rb-03-07-5972-16_2016-10-14.pdf
|
Скачать |
Описание типа
Назначение
Колонки раздаточные сжиженного газа DGM-01 (далее - колонки) предназначены для измерения и учета объема газа (пропан-бутановой смеси) при заправке его в баллоны автотранспортных средств.
Область применения - автозаправочные станции, распределительные пункты сжиженного газа.
Описание
Принцип действия колонки состоит в следующем: сжиженный газ из резервуара под давлением, создаваемым насосом, через трубопровод подается в колонку. В колонке нагнетаемый газ через шаровой кран и фильтр проходит в сепаратор (тип SE03D, производства фирмы «AUREX LPG Sp.z о.о.», Польша). В сепараторе газовая фаза отделяется от жидкой фазы, затем жидкая фаза подается в расходомер (LPGmass, производства фирмы «Endress + Hauser», Швейцария, номер в Госреестре РБ 03 07 3596 13), а газовая фаза направляется обратно в резервуар. Установленный перед расходомером обратный клапан (тип RK 86, производства фирмы «GESTRA AG», Германия или тип AWFC производства фирмы «AUREX LPG Sp.z о.о.», Польша) обеспечивает поток только в одном направлении. За расходомером установлен дифференциальный клапан (тип N120, производства фирмы Fisher Regulators/Emerson, США), который обеспечивает необходимое давление в системе, и регулирует поток в зависимости от скорости разделения газовой фазы так, чтобы для измерения попадала только жидкая фаза без паров. Измеренное количество сжиженного газа перекачивается чер^з^ЗЛёк^р^-магнитный клапан и разрывную муфту, далее через шланг и заправор)йг№исто^ лет в резервуар потребителя. ( „ q
Колонка оснащена манометром для контроля давления жидкой фазы газа на выходе перед раздаточным шлангом.
Стоимость выданного топлива в рублях, объем выданной дозы топлива в литрах и цена одного литра топлива индицируется на дисплее электронного счетного устройства (серия СРТН 02, производства фирмы «NMi Certin B.V,», Нидерланды).
Внешний вид колонки раздаточной рисунке 1.
сжиженного газа DGM-01 приведен на

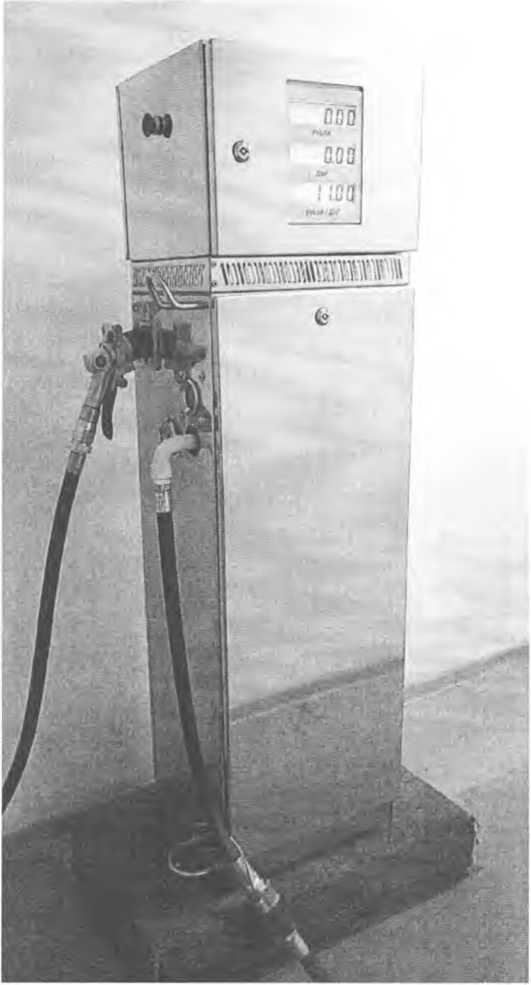

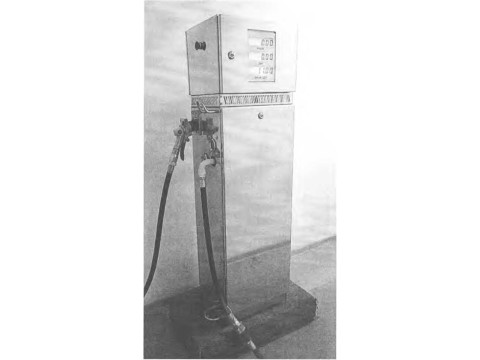

Рисунок I - Внешний вид колонки раздаточной сжиженного газа DGM-0I.
Схема пломбировки колонки раздаточной сжиженного газа DGM-0I от несанкционированного доступа с указанием мест для нанесения оттис поверки и знака поверки (клеймо-наклейка) приведена в Приложе санию типа.
Лист 2 Листов 7
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики колонок приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Пределы допускаемой относительной погрешности измерения объема сжиженного газа, % |
±1 |
|
Минимальное количество измеряемой жидкости, дм3 |
5 |
|
Минимальный расход, дм3/мин |
10 |
|
Максимальный расход, дм3/мин |
50 |
|
Максимальное рабочее давление газа, МПа, не более |
2,5 |
|
Температура окружающей среды, °C |
от минус 25 до плюс 55 |
|
Температура измеряемой жидкости, °C |
от минус 10 до плюс 40 |
|
Взрывозащищенность |
II Gb ПА ТЗ X |
|
Габаритные размеры, мм, не более |
500 х 600 х 1600 |
|
Масса, кг, не более |
90 |
|
Индикация: показания цены одного литра, разряды показания общей цены, разряды показания количества литров, разряды |
LCD табло 6 6 6 |
|
Дискретность индикации, дм3 |
0,01 |
|
Параметры питания: - напряжение переменного тока, В - частота, Гц - потребляемая мощность, Вт, не более |
230±23 50±1 50 |
|
Степень защиты по ГОСТ 14254 |
IP 55 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки колонок в соответствии с требованиями документации фирмы «AUREX LPG Sp.z о.о.», Польша.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.
МП.МН. 908-2001 «Колонки топливораздаточные типа LPG для сжиженных газов. Методика поверки».
МОЗМ Р 117 "Измерительные системы для жидкостей, не являющихся водой".
Техническая документации фирмы «AUREX LPG Sp.z о.о.», Польша.
Заключение
Колонки раздаточные сжиженного газа DGM-01 соответствуют требованиям СТБ 8024-2012, ТР ТС 012/2011 (сертификат соответствия № ТС RU С-PL.ME92.B.00621 от 14.03.2016 выданный Органом по сертификации взрывозащищенного и рудничного оборудования «Сертиум» (МОС «Сертиум») Фонда «Межотраслевой орган сертификации «Сертиум») и документации фирмы «AUREX LPG Sp.z о.о.» (Польша).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
