Колонки для выдачи продукта AdBlue Helix AdBlue

Назначение

Колонки для выдачи продукта AdBlue Helix AdBlue предназначены для измерения объема продукта AdBlue при выдаче его в специальные баки транспортных средств с учетом требований учетно-расчетных операций.

Область применения - автозаправочные станции.

Описание

Принцип работы колонок раздаточных Helix серии AdBlue состоит в следующем: жидкость из резервуара при помощи насоса через фильтр и приёмный клапан подаётся в измеритель объёма, из которого через раздаточный рукав с краном поступает в бак транспортного средства.

Информация о количестве жидкости, прошедшей через измеритель объёма, поступает в электронно-вычислительное устройство колонок. На цифровом табло колонки отображаются количество отпущенной жидкости, его цена и стоимость.

Установка показаний на цифровом табло выданного объёма жидкости в положение нуля производится автоматически при снятии раздаточного рукава с краном.

Колонки состоят из следующих основных элементов: корпуса, измерительного блока, блока электроники, раздаточного рукава с краном.

В качестве измерителя объема используется специальная модификация iMeterTM (Wayne Fueling Systems Brazil, Бразилия).

Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Измерительный блок может комплектоваться электронагревателем с системой циркуляции жидкости AdBlue, предотвращающей её замерзание в трубопроводах колонки при отрицательных температурах окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по кредитным картам, дополнительным дисплеем. В колонках, дополнительно, может быть установлен электромеханический счётчик суммарного объёма.

Обозначения колонок: Helix серии AdBlue Х1 (Х2/ХЗ) Х4 Х5 Х6 Х7 Х8, где указывается: серия - 6000;

Х1 - тип стойки:

С - тип С-образного вида.                                            ^-=55.

Х2 - конструкция (используется один или более символов для обозначен^^й^зШшя-мости от заказанной комплектации):                                   (г7 ’Оу.

N - узкая;                                                                           I                I

Н - верхний шланг;                                                   \\          7

ХЗ - расположение:

LM - ориентация шлангов на проезд зеркально;

Х4 - количество входов: от 1 до 5.

Х5 - количество выходов: от 1 до 8.

Х6 - количество гидравлических блоков: до 5

Х7 - количество раздаточных рукавов / кранов на одной стороне:

Х8 - базовые технические характеристики:

используется один или более символов для обозначения, в зависимости от заказанной комплектации, например:

D - добавка;

М - мультимедиа;

Р - платежный модуль;

Т - платежный терминал и другие обозначения.

Также могут быть указан номинальный расход, л/мин для каждого гидравлического блока.

Внешний вид колонок приведен на рисунке 1.

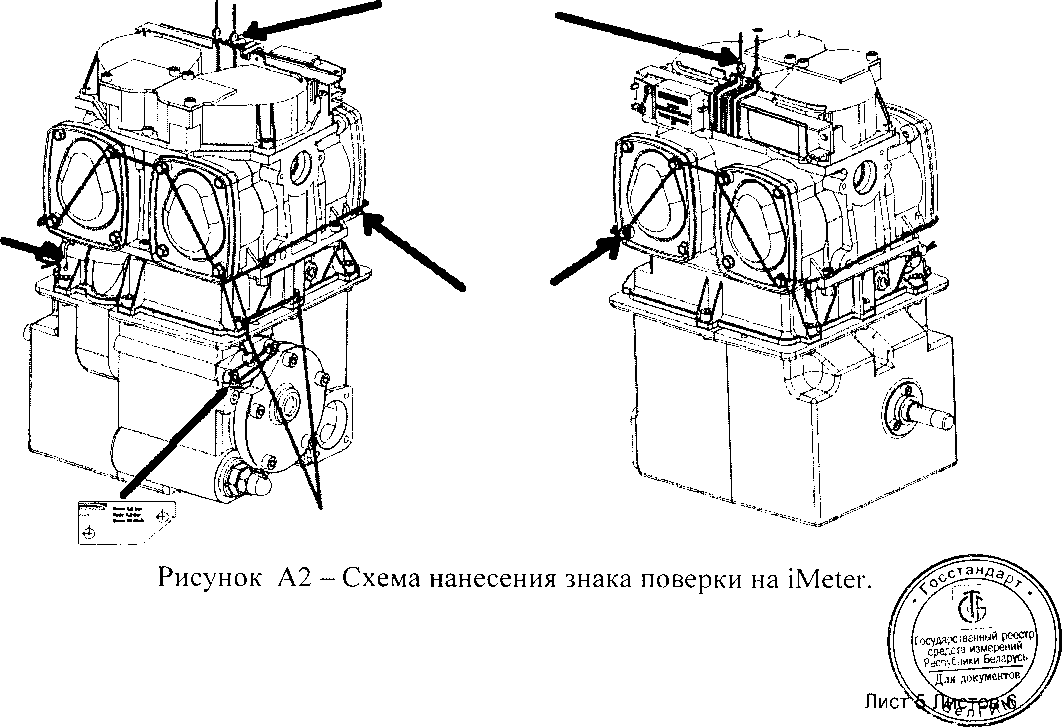

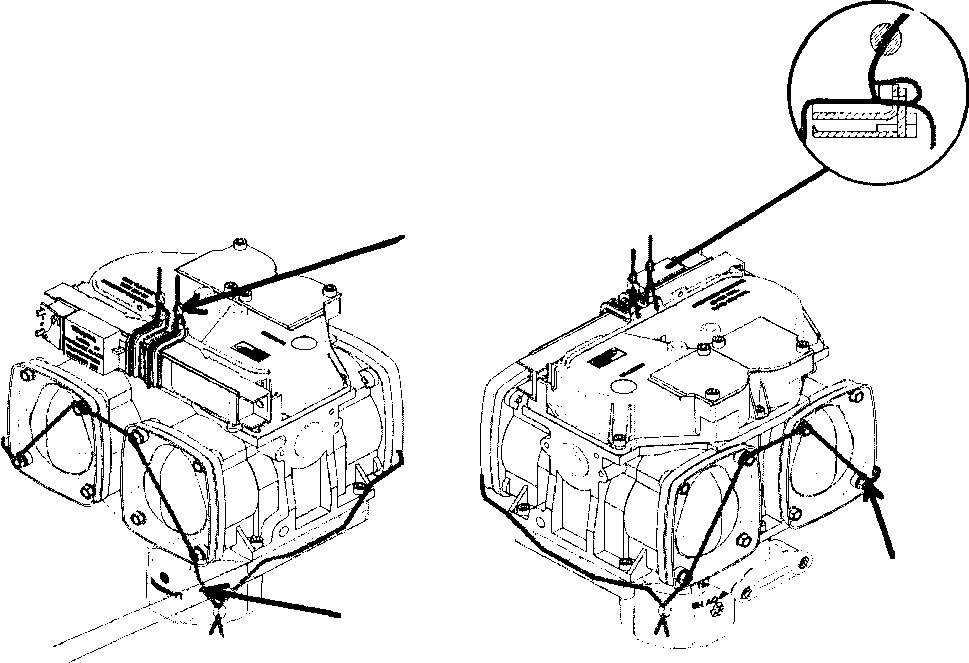

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

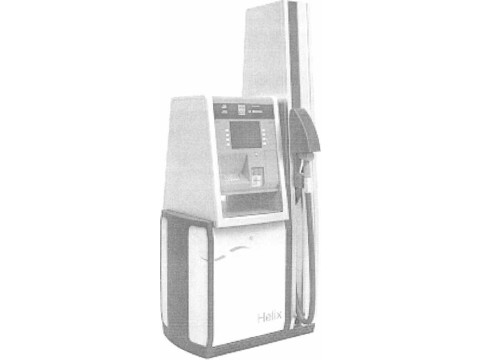

Рисунок 1 - Внешний вид колонок для выдачи продукта AdBlue Helix AdBlu£____

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы «Wayne Fueling Systems Sweden АВ».

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы «Wayne Fueling Systems Sweden A СТБ 8024-2012 Система обеспечения единства измерений Респу# русь. Системы измерительные для жидкостей, не являющихся водой. Общ1 ния и методы испытаний.

МРБ МП.2557-2015 Колонки для выдачи продукта AdBlue. Методикам

Заключение

Колонки для выдачи продукта AdBlue Helix AdBlue соответствуют требованиям технической документации фирмы «Wayne Fueling Systems Sweden АВ», СТБ 8024-2012, TP ТС 012/2011 (сертификат соответствия № ТС RU С-SE.AA87.B.00240 от 17.06.2016 действует до 17.06.2021, выданный ООО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТР ТС 020/2011 (декларация о соответствии № ТС RU Д-5Е.АЯ46.В.90206 действует с 22.11.2016 по 21.11.2021).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
