Колонки газораздаточные сжатого природного газа Helix CNG
| Номер в ГРСИ РФ: | РБ 03 07 3905 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Wayne Fueling Systems Sweden AB", Швеция |
Колонки газораздаточные сжатого природного газа Helix CNG предназначены для заправки автотранспортных средств сжатым природным газом, измерения массы отпущенной дозы, суммарного учета отпущенного газа в единицах массы
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3905 16 |
| Наименование | Колонки газораздаточные сжатого природного газа Helix CNG |
| Год регистрации | 2016 |
| Номер сертификата | 10685 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "Wayne Fueling Systems Sweden AB", Швеция (SE) |
Производитель / Заявитель
фирма "Wayne Fueling Systems Sweden AB"
Адрес: Hanogatan 10, SE-211 24 Malmo
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Колонки метрологически обеспечены в Республике Беларусь при наличии у владельца колонок баллона под давлением необходимого объема. |
| Методика поверки | Поверка проводится по МРБ.МП 1945-2009 (изменение №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 07 3905 16 [2009-10-08]
rb-03-07-3905-16_2009-10-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3905 16 [2017-11-15]
rb-03-07-3905-16_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Колонки газораздаточные сжатого природного газа Helix CNG предназначены для заправки автотранспортных средств сжатым природным газом, измерения массы отпущенной дозы, суммарного учета отпущенного газа в единицах массы
Область применения - автомобильные газонаполнительные станции (АГНКС).
Описание
Принцип действия колонок раздаточных сжатого природного газа Helix серии 6000 CNG состоит в следующем: сжатый газ через фильтр и приёмный клапан подаётся в расходомер массовый, из которого через раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG состоят из: расходомера массового CNGmass (регистрационный номер 37965-14) производства фирмы Endress+Hauser Flowtec AG, Швейцария; электронно-вычислительного устройства ОТР-ELT CNG производства фирмы «Wayne Fueling Systems Sweden AB»», Швеция; раздаточного рукава с краном, выдерживающего давление не менее 35 МПа, индикатора.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
Внешний вид колонок приведен на рисунке 1.

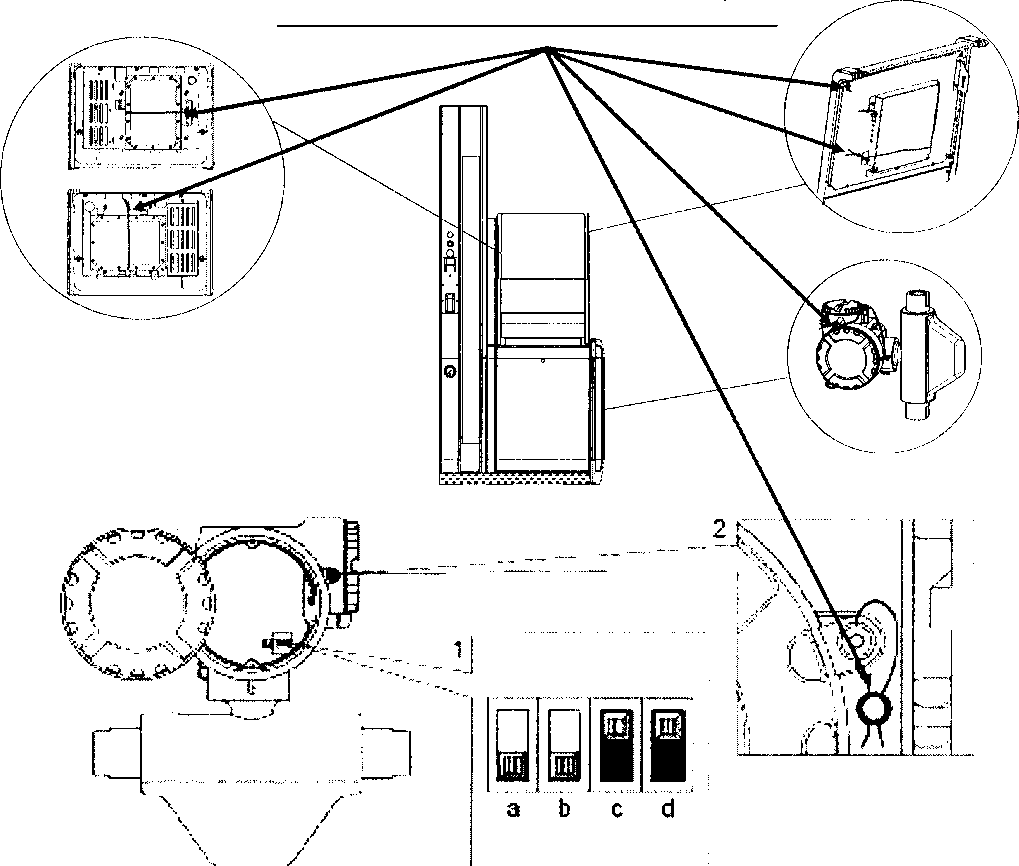

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.
/тПзАЛ
\\ 1
истов 6 чЗ^ТгубИ^

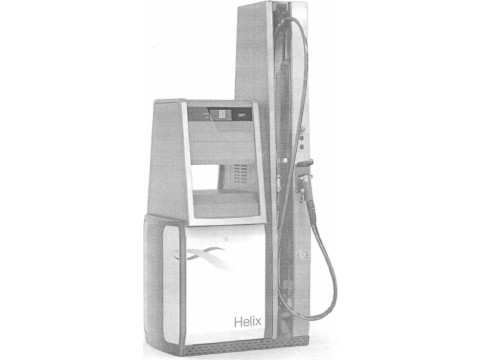

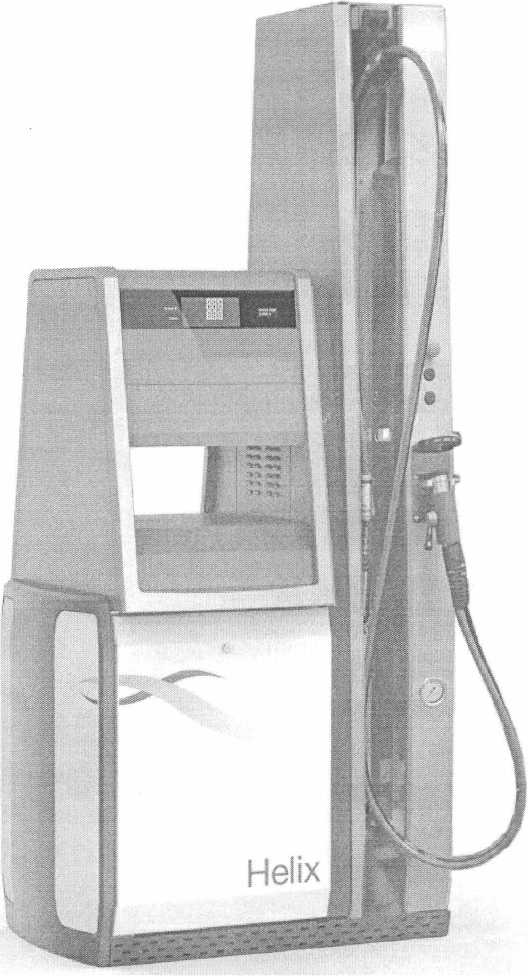

Рисунок 1- Внешний вид колонок газораздаточных сжатого природного газа Helix CNG
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики колонок приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Helix CNG |
|
Вид топлива |
Сжатый природный газ |
|
Пределы допускаемой относительной погрешности измерений массы сжатого газа, % |
±1 |
|
Максимальный расход, кг/мин |
80 |
|
Минимальный расход, кг/мин |
0,8 |
|
Минимальная измеряемая масса, кг |
2 или 5 |
|
Максимальное давление в хранилище газа, МПа |
26 |
|
Максимальное давление в транспортном средстве, МПа |
26 |
|
Количество раздаточных рукавов |
1 или 2 |
|
Длина раздаточного рукава, м, не более |
5 |
|
Индикация: показания цены одного килограмма, разряды показания общей цены, разряды показания количества килограммов, разряды |
LCD табло 5 7 6 |
|
Индикация: - электромеханического счетчика суммарного учета - электронного счетчика суммарного учета |
7 12 |
|
Температура окружающего воздуха, °C |
от минус 40 до плюс 60 |
|
Габаритные размеры, мм, не более |
2050x895x600 |
|
Степень защиты оболочек по ГОСТ 14254: - электрической части - гидравлической части |
IP 54 IP 23 |
|
Параметры питания: - напряжение переменного тока, В - частота, Гц |
230±23 50±1 |
|
Взрывозащищенность |
II 2Gb НА ТЗХ |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки колонок в соответствии с требованиями документации фирмы «Wayne Fueling Systems Sweden АВ».
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документации фирмы «Wayne Fueling Systems Sweden АВ».
МРВ.МП 1945-2009 «Колонки газораздаточные сжатого природного газа Helix CNG. Методика поверки».
МОЗМ Р 139 "Измерительные системы для заправки трансвеетрых средств ежа-тым газом .
(государственный реестр I средств измерении I \ республики Беларусь/ \Иля документов/
ICT 3 Листов 6
Заключение
Колонки газораздаточные сжатого природного газа Helix CNG соответствуют требованиям технической документации фирмы «Wayne Fueling Systems Sweden АВ», МОЗМ Р 139, ТР ТС 012/2011 (сертификат соответствия № ТС RU C-SE.AA87.B.00407 от 28.11.2016 действует до 27.11.2021, выданный ООО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТР ТС 020/2011 (декларация о соответствии № ТС RU fl-SE.AR46.B.9O2O6 действует с 22.11.2016 по 21.11.2021).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Колонки топливораздаточные
