Колонки раздаточные сжиженного газа Helix LPG

Назначение

Колонки раздаточные сжиженного газа Helix LPG предназначены для измерения объема газа (пропан-бутановой смеси) при заправке автотранспортных средств.

Область применения - автогазозаправочные станции.

Описание

Принцип действия колонок состоит в следующем: сжиженный газ из резервуара насосом под давлением через сепаратор с газоотделителем и фильтром поступает в измеритель объема поршневого типа (LPG6000, Petrolmeccanica s.r.l., Италия) или расходомер массовый LPGmass. Затем через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав сжиженный газ поступает в баллоны заправляемого автотранспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.

Информация о количестве газа, прошедшего через измеритель объёма, поступает в электронный блок, на цифровом табло которого отображается количество выданного газа, его цена и стоимость.

Сброс показания выданного объёма топлива в нулевое положение производится автоматически при снятии раздаточного рукава с колонки.

Колонки состоят из следующих основных элементов: корпуса, измерительного блока, блока электроники, раздаточного рукава.

Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по кредитным картам, дополнительным дисплеем. В колонках, дополнительно, может быть установлен электромеханический счётчик суммарного объёма.

Обозначения колонок: Helix серия LPG Х1 (Х2/ХЗ) Х4 Х5 Х6 Х7 Х8, где указывается:

серия - 1000 или 6000 (серия 6000 отличается конструкцией и более широким выбором опций);

Х1 - тип стойки:

С - тип С-образного вида;

S - малогабаритный.

Х2 - конструкция (используется один или более символов для мости от заказанной комплектации):

N - узкая;

H - верхний шланг;

L - нижний шланг.

ХЗ - расположение:

ID - островная, двусторонний пользовательский интерфейс;

IS - островная, односторонний пользовательский интерфейс;

LM - ориентация шлангов на проезд зеркально;

Х4 - количество входов: от 1 до 5.

Х5 - количество выходов: от 1 до 8.

Х6 - количество гидравлических блоков: от 0 до 5

Х7 - количество раздаточных рукавов / кранов на одной стороне:

1 цифра - симметричное расположение; одинаковое количество выходов и скоростей отпуска со сторон А и Б;

2 цифры - асимметричное расположение; разное количество выходов или скоростей отпуска с каждой из сторон А и Б; первая цифра - сторона А, вторая цифра - сторона Б;

Х8 - базовые технические характеристики:

используется один или более символов для обозначения, в зависимости от заказанной комплектации, например:

L - LPG сжиженный газ;

М - мультимедиа;

Р - платежный модуль;

Т - платежный терминал и другие обозначения.

Также могут быть указан номинальный расход, л/мин для каждого гидравлического блока.

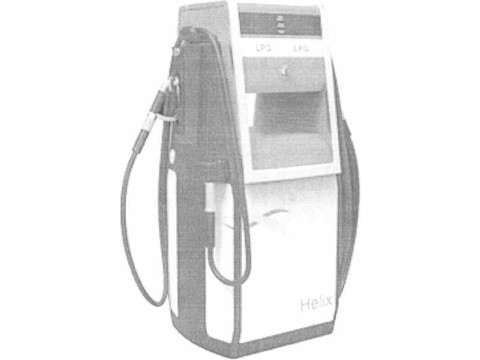

Внешний вид колонок приведен на рисунке 1.

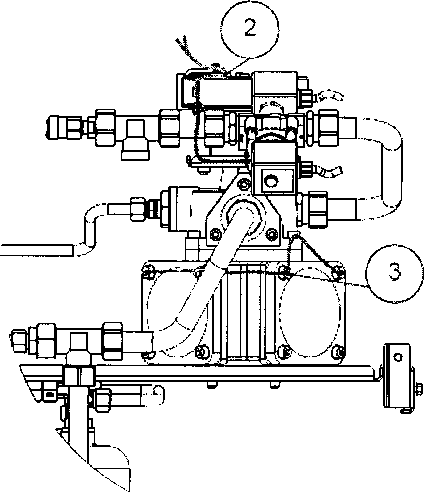

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

а)

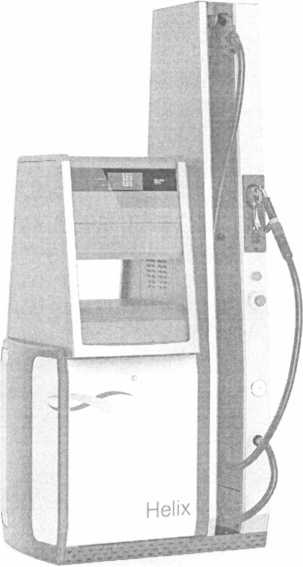

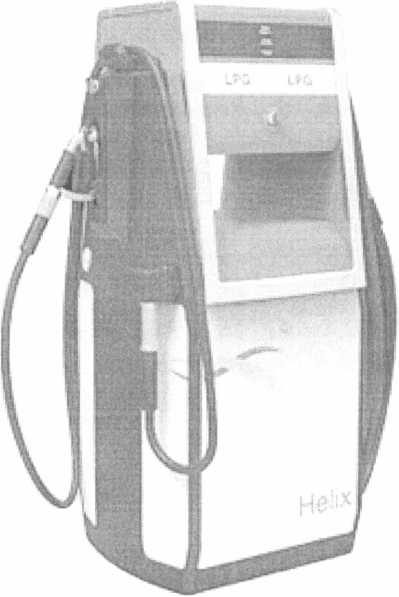

Рисунок 1- Внешний вид колонок раздаточных сжиженного газ a) Helix 1000 LPG; б) Helix 6000 LPG

//

Бе

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы «Wayne Fueling Systems Sweden АВ».

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы «Wayne Fueling Systems Sweden АВ».

СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.

МП.Мн 908-2001 "Колонки Методика поверки".

топливораздаточные типа LPG для сжиженных газов.

Заключение

Колонки раздаточные сжиженного газа Helix LPG соответствуют требованиям технической документации фирмы «Wayne Fueling Systems Sweden АВ», TP ТС 012/2011 (сертификат соответствия № ТС RU C-SE.AA87.B.00182 от 20.04.2016 действует до 20.04.2021, выданный ООО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТР ТС 020/2011 (декларация о соответствии № ТС RU Д-8Е.АЯ46.В.90206 действует с 22.11.2016 по 21.11.2021).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
