Калибраторы многофункциональные портативные Transmille серии 1000

Назначение

Калибраторы многофункциональные портативные Transmille серии 1000 (далее - калибраторы), в зависимости от модификации, предназначены для воспроиз-ведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, индуктивности, частоты, а также моделирования сигналов термопар.

Область применения - поверка, калибровка приборов и устройств измерительного типа при разработке, производстве и эксплуатации объектов промышленности.

Описание

Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов. Опорными источниками сигналов являются: источник напряжения переменного тока, преобразователь напряжения переменного тока в напряжение постоянного тока, набор резисторов, емкостей и индуктивностей.

Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики и функцией защиты от поражения электрическим током.

Конструктивно калибраторы выполнены в пластмассовом корпусе и выпускаются в двух конструктивных исполнениях:

- калибратор Transmille 1000А - для переносного использования, оснащен износостойким пластиковым кожухом;

- калибратор Transmille 1000В - для стационарного использования, оснащен регулируемыми ножками для установки на плоскость.

На передней панели калибраторов расположены функциональные клавиши, клавиши управления, жидкокристаллический дисплей, выходные разъёмы для подачи воспроизводимых сигналов на поверяемый (калибрируемый) прибор, и розетка, предназначенная для подключения калибратора к сети питания через съе^ный-щинур.

Калибраторы обладают следующими дополнительными в^й^жност^ии: функция подстройки выходного электрического сигнала, поддержка и^Вчинт^феЙф. запись и хранение в памяти процедур калибровки.                   I             ’

Лист 1 из 8                           V           / /

Внешний вид калибратора представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

а)                                                          б)

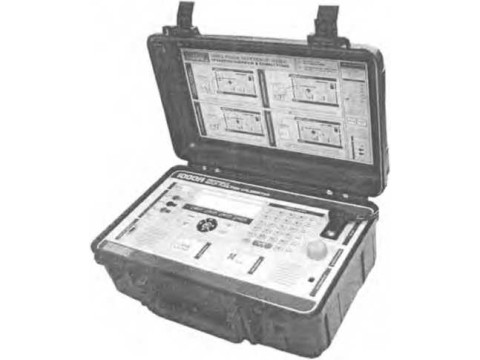

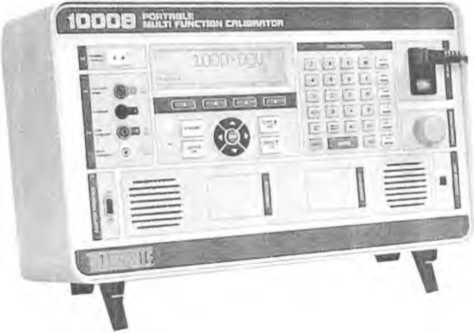

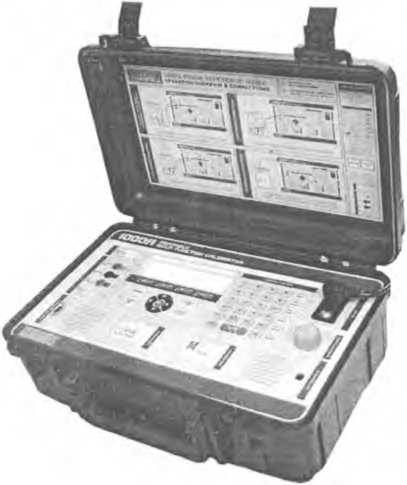

Рисунок 1 - Внешний вид калибратора

(а - Transmille 1000А; б - Transmille 1000В)

Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик калибраторов. Идентификационные данные ПО приведены в таблице 2.

Примечания:

1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики калибраторов указаны в таблицах Б.1, Б.2 Приложения Б.

Знак утверждения типа

Знак утверждения типа наносится методом типографической печати.

на эксплуатационную документацию

Комплектность

Комплект поставки калибраторов определяется заказом в соответствии с технической документацией фирмы "Transmille" (Великобритания).

Основной комплект поставки включает:

- калибратор;

- прикладные программные средства;

- методика поверки;

- руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Transmille" (Великобритания).

МРБ МП. 2593-2016 «Калибраторы многофункциональные портативные Transmille серии 1000. Методика поверки».

Заключение

Калибраторы многофункциональные портативные Transmille серии 1000 соответствуют технической документации фирмы "Transmille", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: № ТС N RU Д-СВ.АЛ92.В. 19493, декларация действительна по 03.03.2019).

Межповерочный интервал - не более 12 месяцев, для калибраторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации №BY/112 02.1.0.0025
