Анализаторы вольтамперометрические АВС-1.1

Назначение

Анализаторы вольтамперометрические АВС-1.1 (далее - анализаторы) предназначены для измерения массовой концентрации различных элементов — медь, свинец, кадмий, цинк, ртуть, никель, висмут, мышьяк, йод, селен, марганец и др. - в соответствии с аттестованными или стандартизованными в установленном порядке методиками измерений.

Описание

Анализаторы представляют из себя автоматизированную систему, состоящую из микропроцессорного блока, встроенного электрохимического датчика и измерительной ячейки с комплектом электродов. Основными режимами работы анализаторов является постояннотоковая полярография и переменно-токовая квадратноволновая инверсионная вольтамперометрия. Анализаторы подключаются к персональному компьютеру, совместимому с IBM PC. Управление анализатором и отработка результатов измерений осуществляется с помощью специальной программы, входящей в комплект поставки.

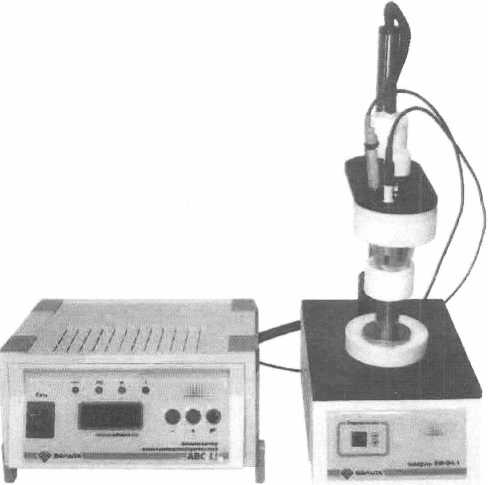

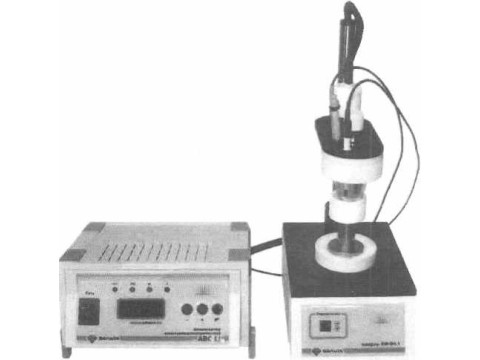

Рисунок 1 - Внешний виде анализатора вольтамперометрического АВС-1.1

Программное обеспечение

Программное обеспечение анализатора предназначено для управления его работой и процессом измерений.

Внешнее ПО версии 1.6 и выше устанавливается на персональном компьютере, с помощью которого обеспе ется управление анализатором, обработка, вывод и хранение результатов измерений.

много обеспечение приведены в таблице 1.

Копия верна> иректорi ков В.С J

Таблица 1 __      __ __ __ ___ __ ___  __

Идентификационные данные                          Значение

(признаки)

Идентификационное наименование                      AVS2

ПО

Номер версии (идентификационный                    1.6 и выше

номер) ПО

Цифровой идентификатор ПО*          Является переменной контрольной суммой

исполняемого кода; алгоритм вычисления __                                          CRC32

Защита программного обеспечения от преднамеренных изменений осуществляется наличием пароля, которым владеет производитель. Уровень защиты по Р50.2.077-2014 -«средний».

Технические характеристики

- масса измерительного блока в комплекте с электрохимическим

датчиком, кг

не более 6

+22

Напряжение питания от сети переменного тока, В

Частота питающей сети, Гц

Потребляемая мощность, В А, не более

Средний срок службы, лет

Вероятность безотказной работы за 1000 ч, нс менее

220 .зз 50±1 20

5

0,8

Условия эксплуатации:

температура окружающего воздуха, °C атмосферное давление, мм рт.ст

относительная влажность воздуха при 25 °C. %

от 10 до 35

от 608 до 800

от 30 до 80

Знак утверждения типа

наносится на титульный лист паспорта методом компьютерной графики и на заднюю поверхность анализатора.

Комплектность

Измерительный микропроцессорный блок с электрохимическим

датчиком                                                       1 шт.

Диск с ПО версия AVS2                                      1 шт.

Стеклоуглеродный измерительный электрод                      2 шт.

Электрохимическая ячейка                                     2 шт.

Электрод сравнения                                             1 шт.

Вспомогательный электрод                                     1 шт

Руководство по эксплуатации                                      1 экз.

Паспорт                                                              1 экз.

Методика поверки МП 203-0099-2010                            1 экз.

Кабель питания                                                 1 шт.

Кабель для подключения ПК                                    1 шт.

Поверка осуществляется по документу МП 203-0099-2010 «Анализатор вольтамперометрический АВС-1.1. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМ им. Д.М. Менделеева» в июле 2010 года.

Основные средства поверки: вольтметр В7-27А/1 (Госреестр № 6396-77), стандартные образцы состава ионов кадмия ГСО 7874-2000.

Сведения о методах измерений

Метод измерений описан в разделе 6 руководства по эксплуатации РЭ-2014.

Методики измерений изложены, в следующих документах:

ПИД Ф14.1:2:4.150 МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ Массовой концентрации ионов ртути в пробах питьевой, природной и очищенной сточной вод на полярографе с электрохимическим датчиком «Модуль ЕМ-04»;

ПНД Ф14.1:2:4.149 МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ Массовой концентрации ионов меди, свинца, кадмия и цинка в пробах питьевой, природной и очищенной сточной вод на полярографе с электрохимическим датчиком «Модуль ЕМ»;

ПНД Ф14.1:2:4.151 МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ Массовой концентрации ионов никеля питьевой, природной и очищенной сточной вод на полярографе с электрохимическим датчиком «Модуль ЕМ»;

10-02-МВИ МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ Массовой концентрации меди, свинца, кадмия и цинка в воздухе рабочей зоны и выбросах промышленных предприятий на полярографе с электрохимическим датчиком «Модуль ЕМ-04»;

ГОСТ Р 51301-9^^>лу^^хшщевые и продовольственное сырье. Инверсионно-вольтамперометричеа^^^жтйы ^(йретеления содержания токсичных элементов (кадмия, свинца, меди и цингой^

Для документов

ГОСТ Р 51823-2001 Алкогольная продукция и сырье для ее производства. Метод инверсионно-вольтамперометрического определения содержания кадмия, свинца, цинка, меди, мышьяка, ртути, железа и общего диоксида серы;

ГОСТ Р 51962-2002 Продукты пищевые и продовольственное сырье. Инверсионновольтамперометрический метод определения массовой концентрации мышьяка;

МУК 4.1.1187-03. Вольтамперометрическое определение йода в пищевых продуктах.

Нормативные документы

ГОСТ 22729-84 «Анализаторы жидкости ГСП. Общие технические условия»

Технические условия ТУ 4300-022-27458903-09 с Изменением № 1 от 22.09.2014
