Анализаторы вольтамперометрические ТА-Эколаб
| Номер в ГРСИ РФ: | РБ 03 09 5806 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Вольтамперметры |
| Производитель / заявитель: | ООО "НПЦ Техноаналит", г. Томск |
|
Описание типа РБ 03 09 5806 15 [2015-11-25]
rb-03-09-5806-15_2015-11-25.pdf
|
Скачать |
Анализаторы вольтамперометрические ТА-Эколаб (далее - анализаторы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в питьевых, природных, минеральных, технологических и сточных водах, водных растворах проб пищевых продуктов, продовольственного сырья, почв, донных отложений и других материалов методами прямой, инверсионной вольтамперометрии и хроноамперометрии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5806 15 |
| Наименование | Анализаторы вольтамперометрические ТА-Эколаб |
| Год регистрации | 2015 |
| Номер сертификата | 9961 |
| Дата регистрации | 2015-08-27 |
| Срок действия | 2018-10-04 |
| Получатель сертификата | ООО "НПЦ Техноаналит", г. Томск, Россия (RU) |
Производитель / Заявитель
ООО "НПЦ Техноаналит"
Адрес: 634028, г. Томск-28, а/я 4470
Контакты: (3822)-56-41-96
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 195-13. |
Поверители
Скачать
|
Описание типа РБ 03 09 5806 15 [2015-11-25]
rb-03-09-5806-15_2015-11-25.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы вольтамперометрические ТА-Эколаб (далее - анализаторы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в питьевых, природных, минеральных, технологических и сточных водах, водных растворах проб пищевых продуктов, продовольственного сырья, почв, донных отложений и других материалов методами прямой, инверсионной вольтамперометрии и хроноамперометрии.
Описание
Принцип действия анализаторов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки с анализируемым раствором, под воздействием приложенного к ее электродам потенциала. При этом величина силы тока, используемая в качестве аналитического сигнала, пропорциональна концентрации вещества в растворе, а значение потенциала характеризует природу данного вещества.
Для управления анализатором и обработки результатов измерений используется программное обеспечение «Valab Professional», установленное на IBM PC-совместимый компьютер. Информационный обмен осуществляется через Bluetooth соединение.
Конструктивно анализаторы представляют собой приборы настольного исполнения, имеющие три измерительных канала (электрохимических ячейки) и встроенный источник УФ-облучения (рисунок 1).
По способу представления информации анализатор является цифровым; по уровню автоматизации - автоматизированный; по видам источников питания - с сетевым питанием; по режиму работы - циклического действия; по назначению - лабораторным (стационарным).
Места пломбирования (1, 2) для защиты от несанкционированного доступа показаны на рисунках 1 и 2.
КОПИЯ ВЕРНА
ДИРЕКТОР ИВАНОВ Ю. А.//
центр I х

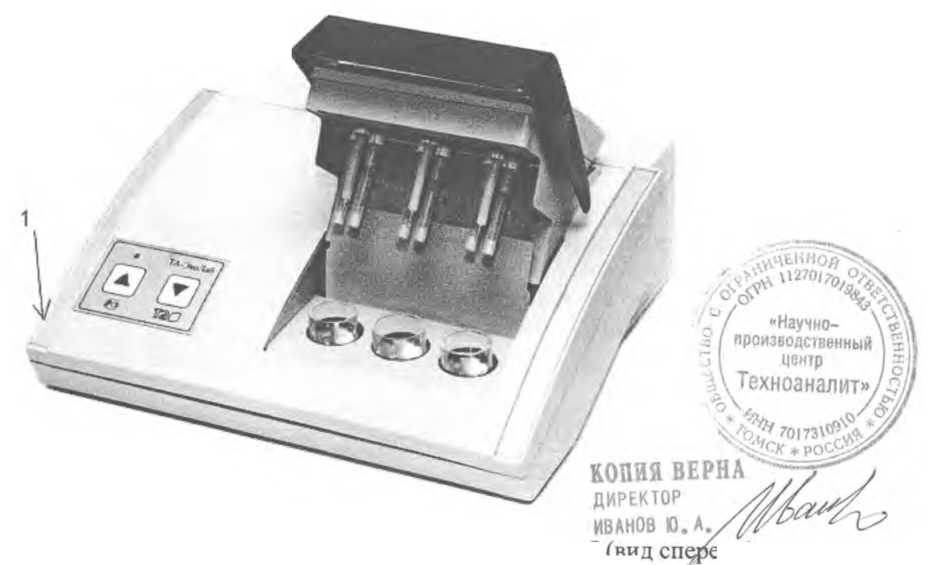

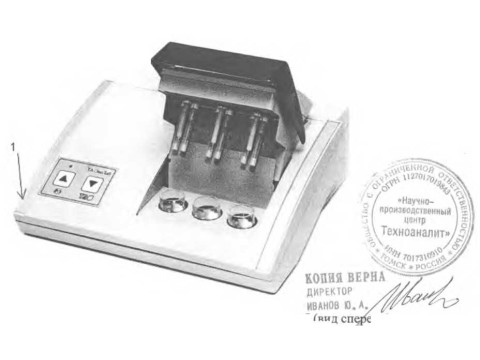

Рисунок 1 - Общий вид анализатора ТА-Эколаб (вид спереди)

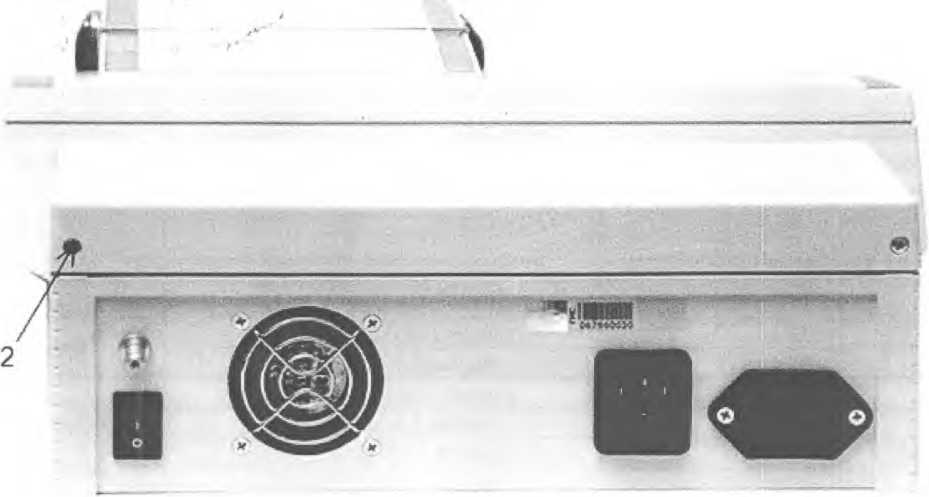

Рисунок 2 - Общий вид анализатора TA-Эколаб (вид сзади)
Программное обеспечение
ПО Valab Professional функционирует под управлением операционной системы Microsoft Windows XP/Vista/7 и предназначено для совместной работы с анализаторами.
ПО выполняет следующие функции:
- управление режимами работы анализатора;
- обработка вольтамперограмм;
- расчет массовой концентрации определяемых ионов и веществ;
- метрологическая обработка результатов измерений;
- документирование и архивирование результатов измерений.
ПО защищено от непреднамеренных и преднамеренных изменений. Защита ПО соответствует уровню «С» по МИ 3286-2010. ПО разделено на метрологически значимую часть (файл - ValabMet.dll) и метрологически незначимую часть.
Идентификационные данные метрологически значимой части программного обеспечения представлены в таблице 1.
Метрологические характеристики анализаторов нормированы с учетом ПО.
Таблица 1
|
Идентификационное наименование метрологически значимой части ПО |
Номер версии (идентификационный номер) метрологически значимой части ПО |
Цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода) - |
Алгоритм вычисления цифрового идентификатора метрологически значимой части ПО |
|
ValabMet.dll |
i К ■О “Г 3g О X О 4© К> ГП 40 О и hd 04 |
md5 |
КОПИЯ ВЕРНА
А Техноаналит»/^//директор И8АН0В Ю.А
Технические характеристики
1 Диапазоны измерений и пределы допускаемой относительной погрешности измерений массовой концентрации ионов представлены в таблице 2.
Таблица 2
|
Определяемые ионы |
Диапазон измерений массовой концентрации ионов, мг/дм3 |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % |
|
Цинк, свинец, медь (II) |
От 0,0001 до 1,0 включ. |
±20 |
|
Кадмий |
От 0,0001 до 0,001 включ. |
±20 |
|
Св. 0,001 до 1,0 включ. |
±15 | |
|
Ртуть (I) |
От 0,00005 до 0,01 включ. |
±20 |
|
Мышьяк (III) |
От 0,001 до 0,5 включ. |
±20 |
|
Железо (III) |
От 0,002 до 0,01 включ. |
±45 |
|
Св. 0,01 до 1,0 включ. |
±20 |
2 Диапазон поляризующего напряжения, В от минус 2,4 до плюс 2,4.
3 По требованиям электромагнитной совместимости в части помехоустойчивости и помехоэмиссии анализаторы соответствуют требованиям ГОСТ Р 51522.1-2011.
4 Анализаторы обладают прочностью к механическим воздействиям при транспортировании по группе 2 ГОСТ 22261.
|
8 Масса анализатора, кг, не более 9 Потребляемая мощность, В А, не более 10 Время непрерывной работы, ч 11 Средняя наработка на отказ, ч 12 Средний срок службы, лет, не менее Знак утверждения типананосится в виде наклейки на верхнююкрв^куДйал «Анализаторы вольтамперометрические 1^^к8ла^?'В^ [ «Научно- ' КомплектностьТехноаналипх Комплектность анализаторов приведена в табци |
3,5. 25. 8. 10000. 8. мзаторов и титульный лист документа даводство по эксплуатации». Ж Ш КОПИЯ ВЕРНА Директор |
5 Условия эксплуатации анализаторов:
|
- температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность воздуха, % 6 Параметры электрического питания - напряжение питания переменного тока, В - частота, Гц 7 Габаритные размеры анализаторов, ДхЩхВ, мм, не более |
от 15 до 35; от 84 до 106,7; от 30 до 80. от 198 до 242; от 49 до 51. 305 х 280 х 125. |
Таблица 3
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Анализатор ТА-Эколаб |
ТУ 4215-006-14400795-2012 |
1 |
|
2 |
Кабель питания с заземлением |
IECC13 |
1 |
|
3 |
Электрод рабочий (ртутно-пленочный) |
ТА.07.01.01ЭР |
4 |
|
4 |
Электрод сравнения (хлорсеребряный) |
ТА.07.01.02ЭС |
4 |
|
5 |
Корпус для электрода сравнения |
ТА.07.01.02К |
3 |
|
6 |
Стаканчики кварцевые |
ТА.07.02.01КВ20 |
7 |
|
7 |
Государственный стандартный образец состава водного раствора ионов цинка |
ГСО 7770-2000 |
1 ампула |
|
8 |
Государственный стандартный образец состава водного раствора ионов кадмия |
ГСО 6690-93 |
1 ампула |
|
9 |
Государственный стандартный образец состава водного раствора ионов свинца |
ГСО 7252-96 |
1 ампула |
|
10 |
Государственный стандартный образец состава водного раствора ионов меди |
ГСО 7255-96 |
1 ампула |
|
11 |
Bluetooth-адаптер |
IEEE 802.15 |
1 |
|
12 |
Руководство по эксплуатации |
4215-006-14400795-2012 РЭ |
1 |
|
13 |
Программа VaLab Professional. Руководство пользователя |
4215-006-14400795-2012 РП |
1 |
|
14 |
Компакт-диск с ПО |
CD диск |
1 |
Поверка
осуществляется по документу МП 195-13 «ГСП. Анализаторы вольтамперометрические ТА-Эколаб. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в июле 2013 г.
Основные средства поверки:
— государственный стандартный образец состава водных растворов ионов кадмия (ГСО 6690-93), аттестованное значение 1,0 г/дм3, относительная погрешность аттестованного значения ГСО при доверительной вероятности 0,95 1,0 %;
- дозатор пипеточный ДПОП-1-5-50, диапазон объёмов дозирования от 0,005 до 0,050 см3, дискретность установки доз 0,00002 см3, относительная погрешность дозирования не более 5 %;
- пипетки вмест. 0,5 см3 класса 1, вмест. 10 см3 класса 2 по ГОСТ 29227-91;
- пробирки мерные лабораторные вмест. 5 см3 исполнения 2 по ГОСТ 1770-74.
Примечание - Допускается применение средств, не приведенных в перечне основных средств поверки, но обеспечивающих определение (контроль) метрологических характеристик с требуемой точностью.
Сведения о методах измерений
Методики измерений, аттестованные в соответствии с ГОСТ 8.563-2009.
2 ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
3 4215-006-14400795-2013 ТУ. Анализаторы вольтамперометрические ТА-Эколаб. Технические условия
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
