Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех
| Номер в ГРСИ РФ: | РБ 03 13 3271 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "МИДАУС", г. Ульяновск |
|
Описание типа РБ 03 13 3271 16 [2016-06-06]
rb-03-13-3271-16_2016-06-06.pdf
|
Скачать |
Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех (далее - барьеры) предназначены для организации питания и искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока и масштабного преобразования сигнала датчика в унифицированный выходной сигнал постоянного тока 4-20 мА или 0-5 мА в системах контроля и электроавтоматики взрывоопасных производств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3271 16 |
| Наименование | Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех |
| Год регистрации | 2016 |
| Номер сертификата | 10328 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2020-07-17 |
| Получатель сертификата | ЗАО "МИДАУС", г. Ульяновск, Россия (RU) |
Производитель / Заявитель
ЗАО "МИДАУС"
Адрес: 432071, г. Ульяновск, а/я 2697
Контакты: (8422)32-73-98 / (8422)32-61-22 / E-mail: mida@mv.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МДВГ.426475.004РЭ (2005 г.). |
| Признание поверки | Первичная при выпуске из производства: ЗАО "Микроэлектронные датчики и устройства" (номер реестра - №РОСС RU.0001.310086, шифр поверительного клейма - ГЖВ)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 3271 16 [2016-06-06]
rb-03-13-3271-16_2016-06-06.pdf
|
Скачать |
Описание типа
Назначение
Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех (далее - барьеры) предназначены для организации питания и искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока и масштабного преобразования сигнала датчика в унифицированный выходной сигнал постоянного тока 4-20 мА или 0-5 мА в системах контроля и электроавтоматики взрывоопасных производств.
Описание
Барьеры представляют собой печатную плату, заключенную в пластмассовый корпус. На печатной плате расположены стабилизатор напряжения питания, преобразователь ток-ток, выполняющий масштабное преобразование тока датчика в ток нагрузки, и барьер искрозащиты уровня «особовзрывобезопасный».
Барьеры одноканальные, без гальванической развязки входных и выходных цепей, размещаются вне взрывоопасной зоны. Барьеры могут применяться в химической, нефтяной, газовой и других отраслях промышленности.

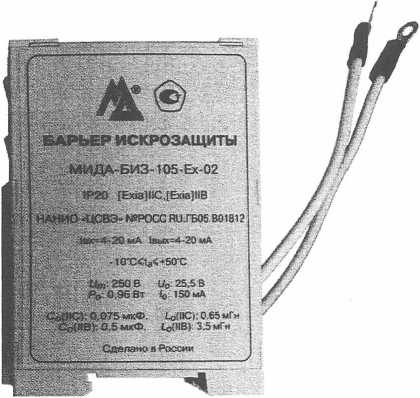

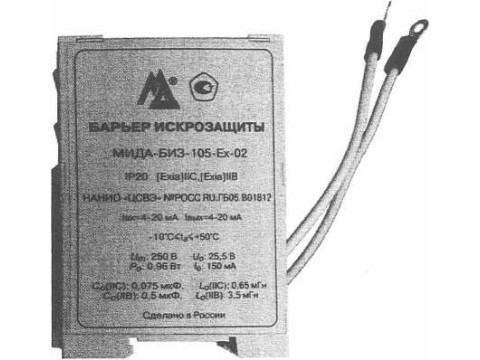

Рисунок 1 - Фотография общего вида барьеров
Барьеры имеют шесть исполнений, представленных в табл. 1. Таблица 1
|
Условное обозначение барьера |
Обозначение исполнения барьера |
Предельные значения выходного сигнала, мА |
Напряжение питания датчика при 1вх = 20 мА, В, не менее |
Напряжение питания, В |
Рабочая температура окружающей среды, °C |
|
МИДА-БИЗ-105-Ex-Ol |
МДВГ.426475.004 |
4-20 |
16 |
25-40 |
-10-+50 |
|
МИДА-БИЗ-105-Ех-02 |
МДВГ.426475.004-01 |
4-20 |
13,5 |
23-40 |
-10-+50 |
|
МИДА-БИЗ-105-Ех-ОЗ |
МДВГ.426475.004-02 |
0-5 |
16 |
25-40 |
-10-+50 |
|
МИДА-БИЗ-105-Ех-04 |
МДВГ.426475.004-03 |
0-5 |
13,5 |
23-40 |
-10^+50 |
|
МИДА-БИЗ-105-Ех-05 |
МДВГ.426475.004-04 |
4-20 |
13,5 |
23-40 |
-40 - +50 |
|
МИДА-БИЗ-105-Ех-06 |
МДВГ.426475.004-05 |
0-5 |
13,5 |
23-40 |
-40 -н-50 |
Фотография общего вида барьеров представлена на рисунке 1.
государственной
Жств измерении \ рот^блики Беларусь/ \Для докумев™/ +. £--
О Р л I У'
Технические характеристики
Основные метрологические характеристики барьеров приведены в таблице 2.
Таблица 2
|
Потребляемый ток, мА, не более |
55 |
|
Сопротивление нагрузки, Ом, не более для выходного сигнала от 4 до 20 мА для выходного сигнала от 0 до 5 мА |
800 2500 |
|
Пределы допускаемой основной погрешности, приведенной к диапазону выходного сигнала, %, |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, относительно диапазона изменения выходного сигнала, %/10 С |
±0,1 |
|
Габаритные размеры, мм |
111x75x19 |
|
Масса, г, не более |
130 |
|
Средний срок службы, лет |
12 |
Рабочие условия применения:
- температура окружающей среды - в соответствии с таблицей 1;
|
- относительная влажность окружающего воздуха - атмосферное давление |
не более (95±3) % при 35 °C; от 630 до 800 мм рт. ст. |
Нормальные условия применения:
|
- температура - напряжение питания - относительная влажность окружающего воздуха - атмосферное давление |
(20±5) °C; (27±0,54) В; 30-80 %; от 630 до 800 мм рт. ст. |
Комплектность
Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех (1 шт.);
Руководство по эксплуатации МДВГ.426475.004РЭ (1 шт);
Паспорт МДВГ.426475.004ПС (1 шт);
Винт В M4-6gxl0.58.026 (2 шт);
Шайба 4.01.016 (2 шт);
Шайба 4.65Г (2 шт);
Поверка
осуществляется в соответствии с п.17 «Методика поверки» документа МДВГ.426475.004РЭ «Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех. Руководство по эксплуатации», согласованным с ФГУП «ВНИИМС» 25 июня 2005 г.
Перечень основных средств поверки:
источник питания стабилизированный линейный БЗ-705.4, Госреестр № 24114-10, напряжение 20-40 В;
вольтамперметр постоянного тока М2051, Госреестр № 10077-85, класс точности 0,5 в диапазонах измерений 150 мА, 60 В;
вольтметр универсальный Щ31, Госреестр № 6027-01, класс точности 0,01;
образцовая катушка сопротивления Р331-100 Ом, Госреестр № 1162-85;
магазин сопротивлений МСР-63, Госреестр № 2042-65, класс точности 0,02.
Сведения о методах измерений
Методы измерений приведены в руководстве по эксплуатации барьеров искрозащиты измерительных МИДА-БИЗ-105-Ех.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
МДВГ.426475.004ТУ Барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех. Технические условия
