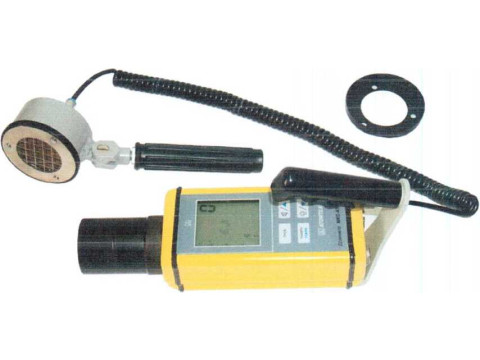

Дозиметры-радиометры МКС-АТ1125
| Номер в ГРСИ РФ: | РБ 03 17 1512 15 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Дозиметры-радиометры МКС-АТ1125 (далее - приборы) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 1512 15 |
| Наименование | Дозиметры-радиометры МКС-АТ1125 |
| Год регистрации | 2015 |
| Номер сертификата | 10141 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1102-2004 (извещение №6). |
Поверители
Скачать
|
Описание типа РБ 03 17 1512 15 [2016-04-27]
rb-03-17-1512-15_2016-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 1512 15 [2018-09-17]
rb-03-17-1512-15_2018-09-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 1512 15 [2011-04-05]
rb-03-17-1512-15_2011-04-05.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры-радиометры МКС-АТ1125 (далее - приборы) предназначены для измерений:
- амбиентного эквивалента дозы (далее - дозы) гамма-излучения;
- мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения;
- удельной активности (УА) радионуклида 137Cs в объектах окружающей среды;
-плотности потока и флюенса альфа- и бета-частиц с загрязненных поверхностей (с подключенным блоком детектирования БДПС-02), а также оперативного поиска источников ионизирующих излучений и радиоактивных материалов.
Приборы относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях для:
- контроля радиационной обстановки при эксплуатации ядерно-энергетических, радиоизотопных и рентгеновских установок непрерывного действия в научных исследованиях, медицине, промышленности и других областях;
- контроля состояния средств защиты гамма- и рентгеновских установок непрерывного действия службами санитарного и проматомнадзора;
- обнаружения, локализации и дозиметрии источников рентгеновского и гамма-излучения службами контроля за перемещением ядерных радиоактивных материалов;
- радиационного мониторинга окружающей среды, территорий и объектов.
Описание
Приборы сочетают в себе функции высокочувствительного дозиметра, радиометра УА радионуклида 137Cs, радиометра плотности потока альфа- и бета-излучений, а также поискового прибора для быстрого обнаружения локальных радиоактивных загрязнений и источников ионизирующих излучений.
При измерении низких (до 300 мкЗв/ч) уровней гамма-излучения используется высокочувствительный спектрометрический метод сцинтилляционной дозиметрии, при котором энергетический диапазон разбит на 256 каналов. В качестве сцинтилляционного детектора применяется Nal(TI) 025x40 мм.
Приборы выпускают в двух модификациях: МКС-АТ 1125 и МКС-АТ 112
Для расширения диапазона измерений мощности дозы гамм^| модификации МКС-АТ1125А дополнительно встроен газоразрядный счетчик;
Лист
В режиме радиометра приборы обеспечивают измерение УА радионуклидов 137Cs и 40К одновременно и селективно в двух измерительных каналах (канал Cs и канал К), причем значение 40К автоматически вычитается.
Для обеспечения измерений плотности потока альфа- и бета-излучений и расширения нижней границы энергетического диапазона измерений мощности дозы гамма-излучения в состав прибора введен блок детектирования БДПС-02, выполненный на газоразрядном счетчике с тонким окном.
Обмен информацией между прибором и блоком детектирования БДПС-02, а также между прибором и персональным компьютером (ПК) осуществляется по интерфейсу RS232. При этом появляется возможность при работе с ПК наблюдать спектры гамма-излучения.
Алгоритм работы обеспечивает непрерывность процесса измерений, вычисление «скользящих» средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации. Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс, УА) осуществляется автоматически.
Управление режимами работы прибора, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляется микропроцессорным устройством.

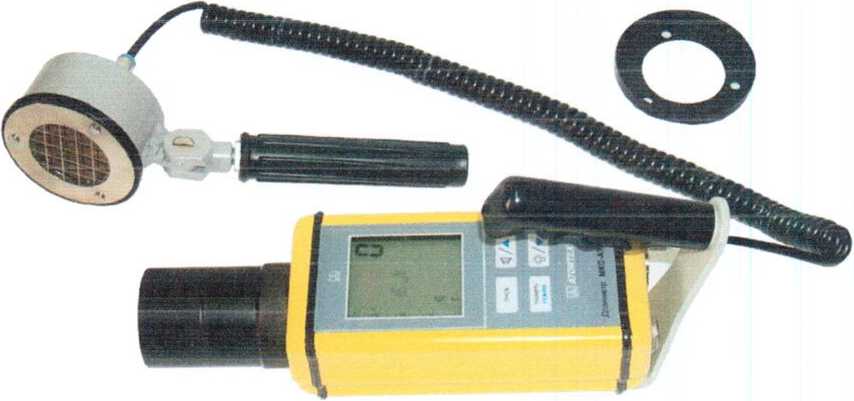

Общий вид дозиметра - радиометра МКС-АТ 1125 (МКС-АТ 1125А) с подключенным блоком детектирования БДПС-02 приведен на рисунке 1.
Рисунок 1 - Общий вид дозиметра-радиометра МКС-АТ1125 (МКС-АТ 1125А) с подключенным блоком детектирования БДПС-02

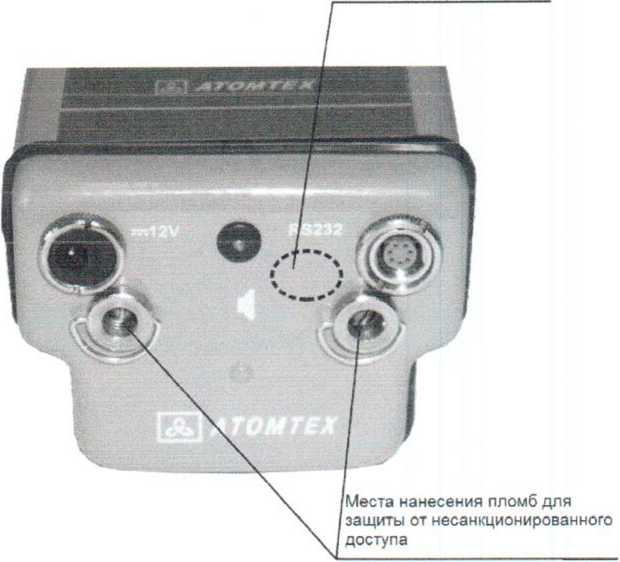

Место нанесения знака поверки (клейма-наклейки) и места пломбирования от несанкционированного доступа приведены на рисунке 2.
Место нанесения знака поверки (клейма-наклейки)
Рисунок 2 - Место нанесения знака поверки (клейма-наклейки) и места нанесения пломб для защиты от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране приборов. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. Доступа к цифровому идентификатору встроенного ПО нет. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений пломбами.
Прикладное ПО «ATexch» позволяет получать, отображать и сохранять полученные данные на ПК. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентифи кационное наименование ПО |
Номер версии (инденти-фикацион-ный номер ПО) |
Контрольная сумма |
Метод расчета контрольной суммы |
|
ATexch |
ATexch.exe |
1.1.6.107 l.x.y.z* |
b78b4712e5ee7b37798eee83d6d10923** |
MD5 |
* х, у, z - составная часть номера версии ПО; х, у принимаются равными от 0 до 99;
z принимается равными от 0 до 999.
** Контрольная сумма относится к версии ПО 1.1.6.107.
Идентификационные данные для версии ПО вносятся в раздел руководства по эксплуатации и в протокол поверки при первичн
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений мощности дозы гамма-излучения: -МКС-АТ1125 -М КС-AT 1125А - прибор с БДПС-02 |
от 0,03 до 300 мкЗв/ч от 0,03 мкЗв/ч до 100 мЗв/ч от 0,10 мкЗв/ч до 30 мЗв/ч |
|
Диапазон измерений дозы гамма-излучения: -МКС-АТ1125 - МКС-АТ 1125А - прибор с БДПС-02 |
от 10 нЗв до 10 мЗв от 10 нЗв до 10 Зв от 0,10 мкЗв до 1,0 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы и дозы гамма-излучения: -МКС-АТ1125, МКС-АТ1125А - прибор с БДПС-02 |
±15 % ±20 % |
|
Диапазон измерений УА радионуклида 137Cs с блоком защиты |
от 50 до 105 Бк/кг |
|
Диапазон измерений УА радионуклида 137Cs без блока защиты |
от 100 до 105 Бк/кг |
|
Пределы допускаемой основной относительной погрешности при измерении УА радионуклида 137Cs |
±20 % |
|
Диапазон измерений скорости счета импульсов |
от 1 до 105 С’1 |
|
Диапазон измерений плотности потока альфа-частиц 239Ри с БДПС-02 |
от 2,4 до 106 частиц/(мин см2) |
|
Диапазон измерений плотности потока бета-частиц с БДПС-02 |
от 6 до 106 частиц/(мин см2) |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа-частиц 239Ри с БДПС-02: - в диапазоне от 2,4 до 30 частиц/(мин см2) - в диапазоне от 30 до 106 частицам ин см2) |
±30 % ±20 % |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока бета-частиц с БДПС-02 |
±20 % |
|
Диапазон измерений флюенса альфа-частиц 239Ри и бета-частиц с БДПС-02 |
от 1 до З Ю6 частиц/см2 |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса альфа-частиц 239Ри с БДПС-02: - в диапазоне от 2,4 до 30 частиц/(мин см2) - в диапазоне от 30 до 106 частиц/(мин см2) |
±30 % ±20 % |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса бета-частиц с БДПС-02 |
±20 УТфу |
|
Лист ХЛястоОу, | |
|
Характеристика |
Значение | |
|
Диапазон энергий регистрируемого гамма-излучения: -МКС-АТ1125 - МКС-АТ 1125А: -до появления индикации "у" -после появления индикации "у" - прибор с БДПС-02 |
от 0,05 до 3 МэВ от 0,05 до 3 МэВ от 0,06 до 3 МэВ от 0,02 до 3 МэВ | |
|
Энергетическая зависимость показаний относительно энергии 0,662 МэВ гамма-излучения радионуклида 137Cs находится в пределах: - МКС-АТ1125 -МКС-АТ1125А: -до появления индикации "у" -после появления индикации "у" - прибор с БДПС-02 |
±15 % ±15 % ±35 % ±30 % | |
|
Чувствительность прибора с БДПС-02 к бета-излучению радионуклида относительно его чувствительности к бета-излучению 90Sr+90Y (относительная чувствительность): | ||
|
Радионуклид |
Максимальная энергия бета-частиц, кэВ | |
|
14С |
156,5 |
0,15±0,08 |
|
147Рт |
224,5 |
0,45±0,15 |
|
60Со |
317,9 |
0,65±0,15 |
|
204Т| |
763,4 |
1,00±0,20 |
|
90Sr +90у |
546(90Sr), 2274(90Y) |
1,00 |
|
106Ru +106Rh |
39,4 (106Ru), 3540 (106Rh) |
1,00±0,20 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения и плотности потока альфа- и бета-излучений: - при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °C до плюс 50 °C относительно нормальных условий (20±5) °C: - МКС-АТ1125, МКС-АТ1125А - прибор с БДПС-02 - при изменении относительной влажности до 90 % от нормальных условий - при изменении напряжения питания относительно номинальной величины 6 (+1,2; -0,4) В - при изменении напряженности постоянных магнитных полей и переменных полей сетевой частоты до 400 А/м - при воздействии синусоидальной вибрации в диапазоне частот от 10 до 55 Гц |
±10% ±20 % ±10 % ±5 % ±10% ±5 % | |
|
Время установления рабочего режима, не более |
1 мин | |
|
Время непрерывной работы приборов при автономном питании от полностью заряженного блока аккумуляторов, не менее |
24 ч | |
|
Нестабильность показаний за время непрерывной работы, не более |
5% | |
Лист
|
Характеристика |
Значение |
|
Габаритные размеры, не более: - МКС-АТ1125, МКС-АТ1125А - сетевого адаптера - блока защиты - блока детектирования БДПС-02 |
85*258*66,5 мм 110*60*85 мм 200*200*410 мм 138*86*60 мм |
|
Масса, не более: - МКС-АТ1125, МКС-АТ1125А - сетевого адаптера - блока защиты - блока детектирования БДПС-02 |
1,0 кг 0,5 кг 12,0 кг 0,3 кг |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку на задней стенке корпуса прибора;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки приборов указан в таблице 3.
Таблица 3
|
Наименование, тип |
Количество |
Примечание |
|
Дозиметр-радиометр МКС-АТ1125 (МКС-АТ1125А) |
1 | |
|
Блок детектирования БДПС-02 в комплекте: - комплект альфа-фильтров - держатель альфа-фильтра - кабель БД - ручка - фильтр выравнивающий |
1 1 1 1 1 1 |
По заказу Содержит три альфа-фильтра |
|
Адаптер сетевой SA110С-12GS-I |
1 | |
|
Чехол |
1 | |
|
Ручка |
1 | |
|
Программное обеспечение «ATexch» |
1 |
Поставляется на внешнем носителе данных |
|
Комплект принадлежностей |
1 |
По заказу |
|
Руководство по эксплуатации |
1 |
Содержит раздел «Поверка» |
|
Упаковка |
1 |
Дипломат |
|
Упаковка |
1 |
Футляр для блока защиты, по заказу |
|
Упаковка |
1 |
Сумка для базового комплекта, по заказу |
|
Примечания: 1 Внешний носитель данных с записанным программным обеспечением входит в комплект принадлежностей. 2 Блок защиты входит в комплект принадлежностей. 3 Допускается замена сетевого адаптера SA110C-12GS-I на сетевой адаптер другого типа с аналогичными характеристиками | ||
Г
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100865348.003-2002 «Дозиметры - радиометры МКС-АТ1125. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования».
ГОСТ 23923-79 «Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний».
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний».
МП.МН 1102-2004 «Дозиметры-радиометры МКС-АТ1125. Методика поверки».
Заключение
Дозиметры-радиометры МКС-АТ1125, МКС-АТ1125А соответствуют требованиям ТУ РБ 100865348.003-2002, ГОСТ 27451-87, ГОСТ 28271-89, ГОСТ 23923-79, ГОСТ 17225-85, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия регистрационный № ТС BY/112 11.01. ТР004 003 10343, срок действия по 27.01.2020).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
