Радиометры-дозиметры МКС-01 "Советник"
| Номер в ГРСИ РФ: | РБ 03 17 2145 17 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ЗАО "ТИМЕТ", г. Минск |
Радиометры-дозиметры МКС-01 "Советник" (далее по тексту - приборы) предназначены для измерения удельной активности цезия-137 без отбора проб (в частности, в мышечной ткани животных), для измерений удельной активности цезия-137 в пробах различных веществ, а также для измерений мощности амбиентной дозы гамма-излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 2145 17 |
| Наименование | Радиометры-дозиметры МКС-01 "Советник" |
| Год регистрации | 2017 |
| Номер сертификата | 11118 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | ЗАО "ТИМЕТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "ТИМЕТ"
Адрес: 220089, г. Минск, ул. Грушевская, 124-102а
Контакты: (017)220-89-63, 8 (029) 769 89 63 / E-mail: timet@inbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1369-2004 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 17 2145 17 [2018-02-12]
rb-03-17-2145-17_2018-02-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2145 17 [2011-03-25]
rb-03-17-2145-17_2011-03-25.pdf
|
Скачать |
Описание типа
Назначение
Радиометры-дозиметры МКС-01 "Советник" (далее по тексту - приборы) предназначены для измерения удельной активности цезия-137 без отбора проб (в частности, в мышечной ткани животных), для измерений удельной активности цезия-137 в пробах различных веществ, а также для измерений мощности амбиентной дозы гамма-излучения.
Область применения - прижизненная радиометрия крупных сельскохозяйственных животных; радиационный контроль пищевых продуктов, промышленной продук-
ции, сырья, окружающей среды; определение однородности партий продукции цезию-137.
по
Описание
Принцип действия прибора основан на измерении скоростей счета энергетических окнах (цезия-137 и калия-40) и вычислении удельной активности зия-137 либо мощности амбиентной дозы гамма-излучения. Регистрация гамма-излучения осуществляется сцинтилляционным детектором. Электрические импульсы с выхода фоточувствительного устройства анализируются по амплитуде. Управление процессом измерения и обработка информации производится микропроцессором прибора, снабженным специализированным программным обеспечением.
в це-
Приборы выпускают в двух исполнениях:
• МКС-01-06 - лабораторное исполнение. Соединение блоков прибора посредством кабеля с разъемом. Поставляется в комплекте с блоком пассивной защиты и источником питания от сети переменного тока;
• МКС-01 М - носимое исполнение. Блоки прибора жестко закреплены на алюминиевой ручке, совмещенной с батарейным отсеком. Наличие режима измерения мощности амбиентного эквивалента дозы гамма-излучения цезия-137.
В состав приборов входят блок детектирования и блок регистрации. Блок регистрации служит для визуализации информации, доставляемой блоком детектирования и для выбора режима работы. На лицевой панели блока регистрации расположены органы управления и дисплей. В зависимости от исполнения блок регистрации либо крепится на ручке блока детектирования посредством неразборного соединения, либо соединяется с блоком детектирования посредством кабеля с разъемом.
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А к описанию типа.
о

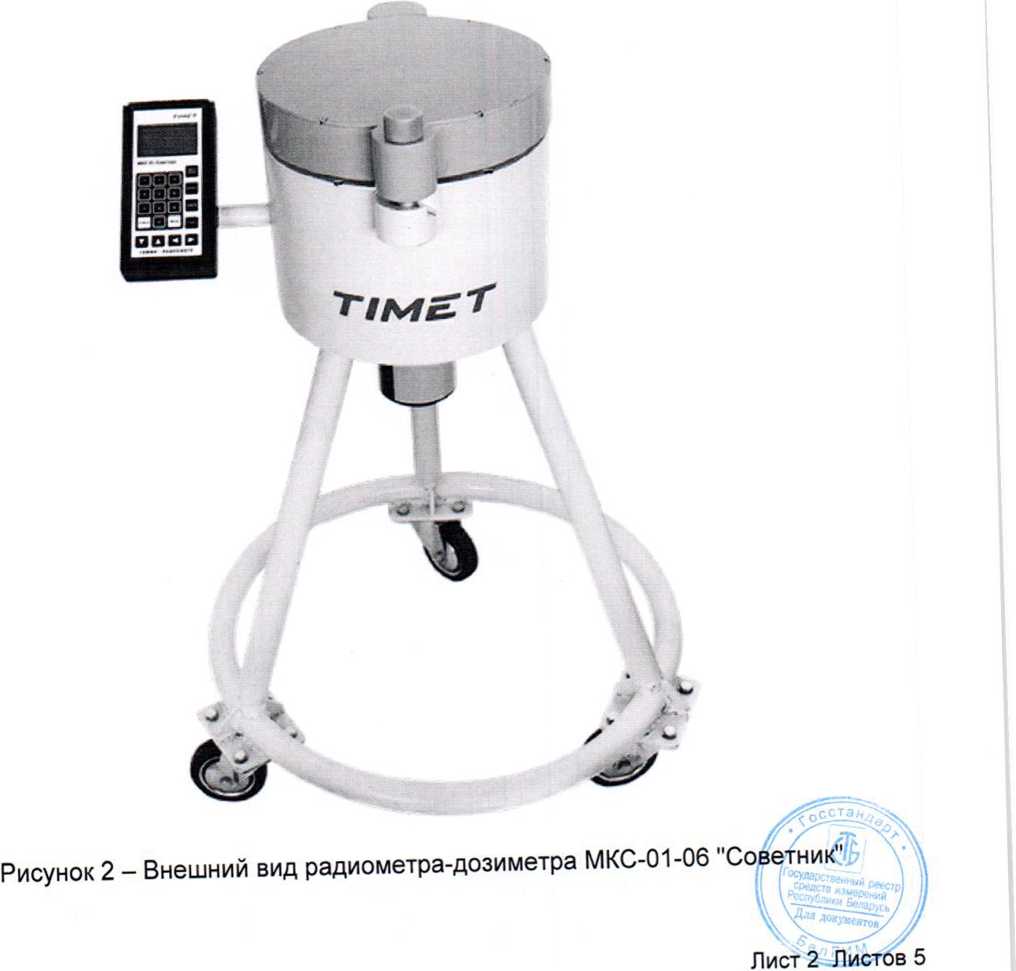

Внешний вид приборов приведен на рисунках 1, 2.
рственный реестр)
средств и 11
Для документов^/ /J

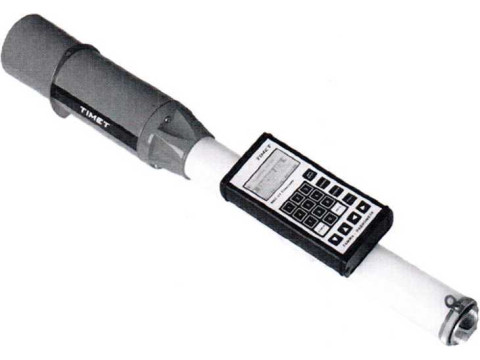

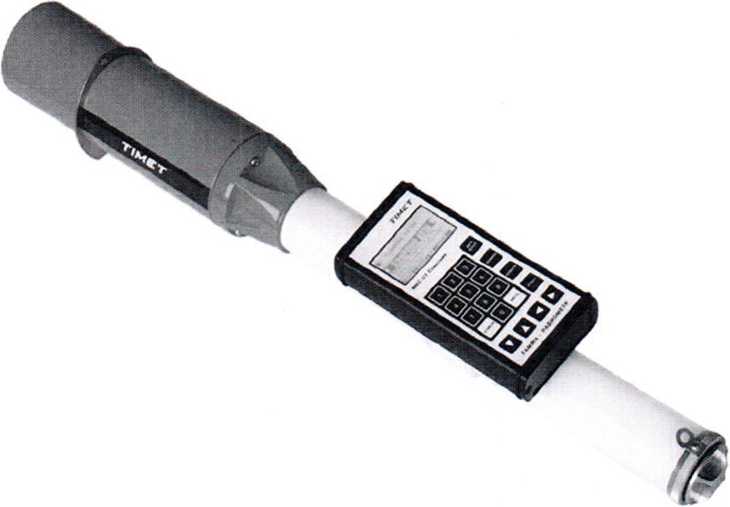

Рисунок 1 - Внешний вид радиометра-дозиметра МКС-01 М "Советник
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерений удельной активности цезия -137 без пассивной защиты в пробе с плотностью 1 г/см3, Бк/кг |
от 40 до 10000 |
|
Пределы допускаемой относительной погрешности прибора при измерении удельной активности цезия -137 в пробе в диапазоне от 40 до 10000 Бк/кг, % |
±20 |
|
Диапазон измерений удельной активности цезия -137 с пассивной защитой в пробе с плотностью 1г/см3, Бк/кг, для приборов модификации (исполнения) МКС-01-06 |
от 5 до 10000 |
|
Пределы допускаемой относительной погрешности прибора при измерении удельной активности цезия -137 с пассивной защитой в пробе, %: - в диапазоне от 5 до 20 Бк/кг; - в диапазоне от 20 до 40 Бк/кг |
±40 ±25 |
|
Чувствительность прибора при измерении удельной активности цезия -137 не менее, кг Бк’1с1: - для сосуда Маринелли 1 л, пробы 1 л; - для сосуда Маринелли 1 л, пробы 0,5 л; - для измерительного сосуда 0,3 л, пробы 0,3 л и приборов модификации МКС-01-06; - для измерительного сосуда 0,3 л, пробы 0,1 л и приборов модификации МКС-01-06 |
0,020 0,012 0,004 0,002 |
|
Коэффициент вариации прибора при измерении УА цезия-137 в пробе, % |
не более 20 |
|
Коэффициент влияния радионуклида калий-40 на скорость счета в энергетическом окне цезия -137, % |
не более 60 |
|
Диапазон измерений УА цезия-137 в мышечной ткани на месте без отбора пробы, Бк/кг |
от 40 до 4000 |
|
Пределы допускаемой относительной погрешности прибора при измерении УА цезия-137 в мышечной ткани (для диапазона измерений от 80 до 4000 Бк/кг), %: |
±25 |
|
Коэффициент вариации прибора при измерении УА цезия-137 в мышечной ткани, % |
не более 20 |
|
Диапазон измерений мощности амбиентной дозы гамма-излучения цезия-137, мкЗв/ч |
от 0,05 до 10 |
|
Пределы допускаемой относительной погрешности прибора при измерении мощности амбиентной дозы гамма-излучения цезия-137, % |
±25 |
|
Энергетическая зависимость показаний прибора при измерении мощности амбиентной дозы относительно энергии 0,662 МэВ (цезий-137), % |
±35 |
|
Нестабильность показаний за время непрерывной работы 8 ч, % |
±6 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки приборов указан в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Блок детектирования БДКГ-И-01 |
ИСТМ.418200.120 |
1 |
|
Блок регистрации БР-1 |
ИСТМ.418000.111 |
1 |
|
Имитант |
ИСТМ.418000.120 |
1 |
|
Сосуд Маринелли, объем 1 л |
132G |
1 |
|
Подставка |
ИСТМ.418000.150 |
1 |
|
Измерительный сосуд, объем 0,3 л 1),3) |
Артикул 4311003 |
1 |
|
Источник питания 1,12} |
GSM18E05 |
1 |
|
Блок пассивной защиты |
ИСТМ.418000.03 |
1 |
|
Руководство по эксплуатации |
ИСТМ.412159.100 РЭ |
1 |
|
Паспорт |
ИСТМ. 412159.100 ПС |
1 |
|
Методика поверки |
МП.МН 1369-2004 |
1 |
|
Примечания: 1) - поставляются только для исполнения МКС-01-06; 2) - допускается применение изделия, аналогичного по характеристикам; 3) - высота не более 60 мм | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100020715.03-2004 Радиометры-дозиметры МКС-01 "Советник"
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия»;
МП.МН 1369-2004 Радиометры-дозиметры МКС-01 "Советник". Методика поверки
Заключение
Радиометры-дозиметры МКС-01 "Советник" соответствуют требованиям ТУ РБ 100020715.03-2004, ГОСТ 27451-87, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС BY/112 11.01. ТР004 003 25258 от 26.12.2017).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025 (срок действия до 30.03.2019).
