Дозиметры-радиометры поисковые МКС/СРП-08А
| Номер в ГРСИ РФ: | РБ 03 17 5323 17 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «НТЦ Амплитуда», г. Москва, г. Зеленоград |
Дозиметры-радиометры поисковые МКС/СРП-08А (далее - дозиметры-радиометры) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5323 17 |
| Наименование | Дозиметры-радиометры поисковые МКС/СРП-08А |
| Год регистрации | 2017 |
| Номер сертификата | 10912 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2021-07-22 |
| Получатель сертификата | ООО "НТЦ Амплитуда", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО "НТЦ Амплитуда"
Адрес: Российская Федерация, 124460, г. Москва, г. Зеленоград, пр. Генерала Алексеева, д. 15
Контакты: Тел.: (495) 777-13-59; Факс: (495) 777-13-58; Email: info@amplituda.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике АЖНС.412152.001РЭ, утвержденной в 2010 г. |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма - ТТ)(НТК №12-13). |
Поверители
Скачать
|
Описание типа РБ 03 17 5323 17 [2017-04-19]
rb-03-17-5323-17_2017-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5323 17 [2014-02-12]
rb-03-17-5323-17_2014-02-12.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры-радиометры поисковые МКС/СРП-08А (далее - дозиметры-радиометры) предназначены для:
- измерения МАЭД фотонного излучения;
- измерения плотности потока электронного излучения;
- измерения плотности потока альфа-излучения;
- измерения МАЭД нейтронного излучения.
Описание
Принцип действия дозиметров-радиометров основан на преобразовании энергии квантов фотонного, нейтронного, электронного и альфа-излучений в электрические импульсы, которые с помощью амплитудно-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал, проходящий дальнейшую обработку в микропроцессорном блоке устройства обработки и отображения информации с выводом результатов обработки на ЖКИ.
В состав дозиметра-радиометра входят три основных блока: электронный блок управления и три сменных блока детектирования - БДБС-25-01 А, БДБН-01А и БДПС-02А.
Электронный блок управления состоит из электронной схемы для управления работой дозиметра-радиометра и индикации параметров, аккумуляторного блока питания, панели управления и корпуса.
Панель управления дозиметра-радиометра расположена на верхней поверхности корпуса и включает в себя табло индикации режимов работы и величин контролируемых параметров и клавиши управления дозиметром-радиометром.
Корпус дозиметра-радиометра выполнен из полистирола. На задней стенке корпуса имеется переключатель для включения/выключения питания дозиметра-радиометра, а также разъем для подключения соединительного кабеля между электронным блоком и блоком детектирования, либо блока питания для зарядки аккумуляторного блока дозиметра-радиометра.
На правой боковой поверхности корпуса находится аудиогнездо для подключения наушника.
Прибор выпускается в трех модификациях: для использования на железнодорожном транспорте; общего применения и общего применения с сигнализатором превышения фона.
Для приборов модификации для использования на железнодорожном транспорте и общего применения на нижней поверхности корпуса имеется кольцо-зажим для крепления электронного блока на блоках детектирования или на телескопической штанге.
Прибор общего применения с сигнализатором превышения фона размещается на специальном щите для крепления на стену.
Для раздельного измерения плотности потока электронного и альфа-излучений используют три типа фильтров, которые крепятся на входное окно блока детектирования:
- защита от электронного и альфа-излучений - АБ;
- защита от альфа излучения А1;
- защита от альфа излучения А2.
Управление работой дозиметра-радиометра осуществляется через кнопочную клавиатуру со следующими функциями:
- вывод параметров на табло индикации;
- изменение контрастности шкалы индикации;
- изменение времени измерения: время измерения может быть установлено равным 1, 2, 4, 8 секунд, по умолчанию - 2 с;
- масштабирование визуальной шкалы измерений (8 ступеней с шагом 1);
- измерение в двух режимах: представление результатов измерений в мкЗв/час и имп/с;
- установка на измерительной шкале маркера, соответствующего опорному замеру;
- звуковая индикация («щелчки») уровня измеряемого сигнала с изменением частоты звуковой индикации пропорционально масштабу визуальной шкалы измерений;
- световая индикация превышения установленного уровня излучения;
- контроль состояния аккумулятора;
- подсветка табло индикации.
Общий вид дозиметра-радиометра представлен на рисунках 1 и 2.

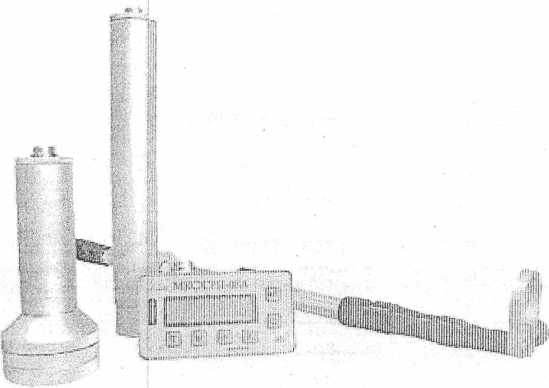

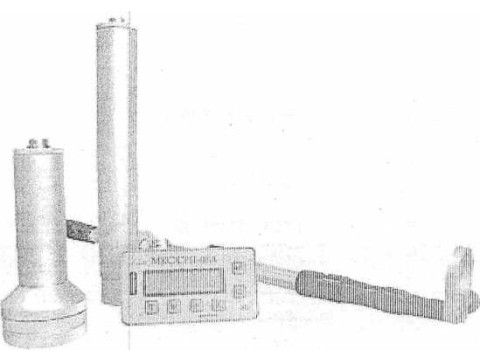

Рисунок 1 — Общий вид дозиметра-радиометра поискового МКС/СРП-08А для использования на железнодорожном транспорте и общего применения

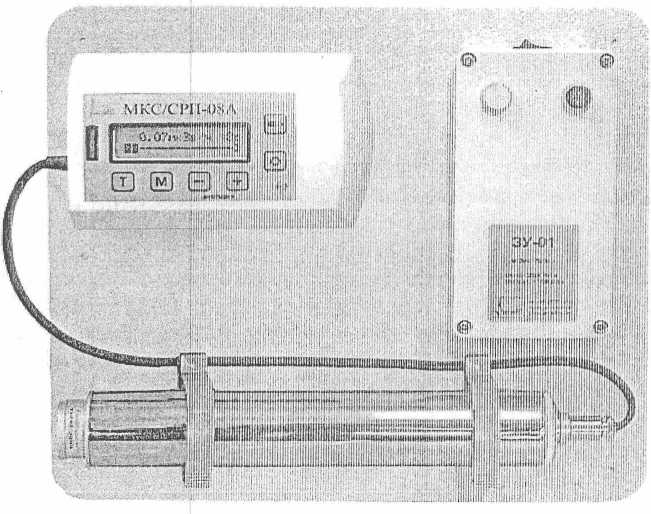

Рисунок 2 — Общий вид дозиметра-радиометра поискового МКС/СРП-08А общего применения с сигнализатором превышения фона.
Пломбирование каждого блока осуществляется одной пломбой, фиксирующей винт крепления корпуса.
Технические характеристики
Диапазон регистрируемых энергий:
|
- фотонного излучения (с блоком БДБС-25-01А) |
от 50 до 3000 кэВ |
|
- бета - излучения (с блоком БДПС-02А) |
от 150 до 5000 кэВ |
|
- альфа - излучения (с блоком БДПС-02А) |
от 3 до 10 МэВ |
|
- нейтронного излучения (с блоком БДБН-01 А) Диапазон измеряемых значений: |
от 0,01 до 14 МэВ |
|
- МАЭД фотонного излучения |
от 0,1 до 500 мкЗв-ч'1 |
|
- МАЭД нейтронного излучения |
от 10 до 1000 мкЗвч'1 |
|
- плотность потока бета - излучения |
(0,1 - 700) с’1 см'2 |
|
- плотность потока альфа - излучения Основная относительная погрешность измерений: |
(0,1 - 700) с-'-см’2 |
|
- МАЭД фотонного излучения |
±15 % |
|
- МАЭД нейтронного излучения |
±30 % |
|
- плотность потока бета - излучения |
±20 % |
|
- плотность потока альфа - излучения |
±20 % |
|
Энергетическая зависимость чувствительности блока БДБС-25-01А относительно энергии 662 кэВ гамма-излучения Cs-137, %, не более, |
±25 % |
|
Анизотропия чувствительности вертикальной и горизонтальной плоскостях, не более, в пределах углов ±90°: |
3 % |
|
в пределах углов ± 90° - ± 120°: Габаритные размеры, не более (дхщхт), мм: |
25% |
|
- Блок детектирования БДПС-02А |
0 40x290 |
|
- Блок детектирования БДБС-25-01А |
065x250 |
|
- Блок детектирования БДБН-01А |
0135x315 |
|
- Электронный блок управления дозиметра-радиометра |
115x65x40 |
|
- Зарядное устройство ЗУ-1 |
151x70x62 |
|
- Блок зарядки и индикации |
160x80x62 |
|
- Фильтр А |
070x2 |
|
- Фильтр Б |
070x2 |
|
- Блок сигнализации Масса, не более, кг |
151x70x62 |
|
- Блок детектирования БДПС-02А |
0,45 |
|
- Блок детектирования БДБС-25-01А |
0,3 |
|
- Блок детектирования БДБН-01А |
2,2 |
|
- Электронный блок управления дозиметра-радиометра |
0,41 |
|
- Зарядное устройство ЗУ-1 |
0,62 |
|
- Блок зарядки и индикации |
0.32 |
|
- Фильтр А |
0,01 |
|
- Фильтр Б |
0,02 |
|
- Блок сигнализации Допустимые условия применения: |
0,62 |
|
- температура окружающего воздуха |
от минус 20 до +40 °C |
|
- относительная влажность воздуха при 35 °C |
до 95 % при +35 °C |
|
-атмосферное давление |
от 84 до 106,7 кПа |
|
Номинальное напряжение питания |
5В |
|
Время установления рабочего режима Пределы дополнительной погрешности при отклонении температуры ок |
не более 20 с |
|
ружающего воздуха от нормального значения (20 °C), на каждые 10 °C Время непрерывной работы без подзарядки аккумулятора: 1 |
±2 %. |
|
- в нормальных условиях (без использования подсветки) |
10ч |
|
- в условиях низких температур (минус 20 °C) |
2,5 ч |
Знак утверждения типа
Знак утверждения типа наносится на каждый из четырех основных блоков:
- на электронный блок управления;
- на блок детектирования Б ДПС-25-01 А;
- на блок детектирования БДПС-02А;
- на блок детектирования БДБН-01А
на специальных табличках, фотоспособом; на титульные листы руководства по эксплуатации АЖНС.412152.001 РЭ и паспорт АЖНС.412152.001 ПС - типографским способом.
Комплектность
Дозиметры-радиометры поисковые МКС/СРП-08А поставляются в комплекте, указан
ном в таблице 1.
Таблица 1 — Комплектность дозиметра-радиометра поискового МКС/СРП-08А
|
Наименование |
Кол-во, ШТ. |
Примечание |
|
Электронный блок управления |
1 | |
|
Блок детектирования БДБС-25-01А |
1 | |
|
Блок детектирования БДПС-02А |
1 | |
|
Блок детектирования БДБН-01А |
1 | |
|
Зарядное устройство ЗУ-1 |
1 | |
|
Блок зарядки и индикации |
1 | |
|
Контрольный источник Cs-137 |
Г | |
|
Кабель соединительный 1,5 м |
1 | |
|
Кабель соединительный 0,5 м |
1 | |
|
Фильтр «А» (лавсан) |
1 | |
|
Фильтр «Б» (алюминий) |
1 | |
|
Запасные пленки для фильтра «А» |
по согласованию с заказчиком | |
|
Наушники |
1 | |
|
Защита для БДБС-25-01А |
1 | |
|
Штанга телескопическая |
1 | |
|
Крепление электронного блока к штанге |
1 | |
|
Щит для крепления на стену |
1 | |
|
Сумка |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт на контрольный источник |
1 | |
|
Примечание - Дозиметр-радиометр может поставляться как в приведенной выше базовой комплектации, так и с каждым блоком детектирования и электронным блоком управления как самостоятельное изделие | ||
Поверка
осуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации дозиметра-радиометра поискового МКС/СРП-0 8 А АЖНС. 412152.001РЭ, утвержденным ФГУ «Менделеевский ЦСМ» в 25 марта 2010 г.
Основное поверочное оборудование:
- установка поверочная дозиметрическая УПГД-2М-Д или УПГД-3, или УПГ-П - рабочий эталон 2-го разряда;
- комплект радиометрических источников ЗП9, аттестованный по ГОСТ 8.326-89 или утвержденного типа - рабочий эталон 2-го разряда;'
- комплект радиометрических источников ЗСО, аттестованный по ГОСТ 8.326-89 или утвержденного типа - рабочий эталон 2-го разряда;
- установка поверочная нейтронного излучения УКПН с Рн-Ве источником - рабочий эталон 2-го разряда;
- контрольный источник Cs-137 из комплекта поверяемого дозиметра-радиометра.
Сведения о методах измерений
Методики измерений изложены в руководстве по эксплуатации. Дополнительно методики измерений разрабатывает применительно к конкретным геометриям и радионуклидам.
Нормативные документы
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
2. ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
3. ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами.
4. ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
5. ГОСТ 8.034-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучения.
6. ГОСТ 8.347-79 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения.
7, ГОСТ 8.040-84 Государственная система обеспечения единства измерений. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки.
8. ГОСТ 8.041-84 Государственная система обеспечения единства измерений. Радиометры загрязненности поверхностей альфа-активными веществами. Методика поверки.
Рекомендации к применению
- осуществлении деятельности в области охраны окружающей среды;
- осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- выполнении работ по обеспечению безопасных условий и охраны труда;
- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Дозиметры-радиометры с автономным источником питания (аккумуляторный блок питания) позволяют проводить замеры в полевых условиях, при отсутствии сетевого электропитания, в мобильных лабораториях, а также (при использовании дополнительного оборудования - телескопической штанги) в труднодоступных местах - узких пространствах и на высоте, превышающей рост человека на 1,5 м.
