Приборы диагностические переносные KTS (KTS560, KTS590) (далее -приборы), предназначены для измерения, диагностирования и проверки электронных систем автомобилей, систем зажигания, а также считывания кодов ошибок с блока управления автомобиля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 2445 20 |
| Наименование | Приборы диагностические переносные KTS |
| Год регистрации | 2020 |
| Номер сертификата | 13164 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Robert Bosch GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Robert Bosch GmbH"
Адрес: 5475 Kellenburger Road / Dayton, Ohio 454224-1099
Контакты: +1-973-233-8921
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1471-2005. |
Поверители
Скачать
|
Описание типа РБ 03 19 2445 20 [2010-08-03]
rb-03-19-2445-20_2010-08-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2445 20 [2010-09-01]
rb-03-19-2445-20_2010-09-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2445 20 [2020-04-23]
rb-03-19-2445-20_2020-04-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2445 20 [2015-04-25]
rb-03-19-2445-20_2015-04-25.pdf
|
Скачать |
Описание типа
Назначение
Приборы диагностические переносные KTS (KTS560, KTS590) (далее -приборы), предназначены для измерения, диагностирования и проверки электронных систем автомобилей, систем зажигания, а также считывания кодов ошибок с блока управления автомобиля.
Применяются на транспортных предприятиях, автомобильных заводах, станциях технического обслуживания транспортных средств и диагностических центрах.
Описание
Фирма "Robert Bosch GmbH", Германия, выпускает следующие приборы диагностические переносные следующих исполнений: KTS560, KTS590.
Приборы диагностические переносные KTS560, KTS590 представляют собой измерительный блок, который в сочетании с персональным компьютером образует самостоятельный диагностический прибор, работающий с любыми электронными системами управления автомобиля (система управления двигателем, автоматической коробкой передач, АБС, подушкой безопасности и т. д.). Используемый персональный компьютер должен отвечать следующим требованиям: процессор Pentium IV/1,5 ГГц и выше, RAM не менее 256 Мб, HDD не менее 40 Гб, DVD - дисковод, интерфейсы: 1 параллельный, 2 последовательных, USB порта с установленной операционной системой Win7/Win8/Win10. Приборы диагностические переносные оснащены встроенным мультиплексором и ISO-CAN-адаптером.
Прибор диагностический переносной KTS 560 имеет модуль одноканального мультиметра, a KTS 590 - модуль двухканального мультиметра, осциллограф для отображения форм сигналов тока и напряжения на дисплее ПК и подключается через USB-разъем кабелем к персональному компьютеру или посредством радиоканала Bluetooth, что позволяет диагносту разместить KTS в автомобиле, оставив персональный компьютер в любой удобной точке диагностического участка.
Принцип работы приборов диагностических переносных KTS заключается в измерении электрических параметров: напряжения переменного и постоянного тока, сопротивления и силы постоянного тока на автомобиле с включенным двигателем, работающем в режимах, задаваемых рабочей прог|эд^мой.. и оператором, а также считывания кодов ошибок из памяти блока управления автомобиля посредством подключения к диагностическому разъему автомобиля через кабели-адаптеры. Распознавание блоков управления различных марок автомобилей производится автоматически.
Входные сигналы (при измерении тока, напряжения и сопротивления) передаются на измерительные датчики и зажимы, которые вырабатывают электрические сигналы, пропорциональные измеряемым величинам. Сигналы с измерительных зажимов и датчиков обрабатываются процессором и результаты измеренных данных и осциллограмм выводятся на дисплей. Управление осуществляется при помощи клавиатуры персонального компьютера и функциональных кнопок. Функционирование приборов обеспечивается лицензионным программным пакетом ESI[tronic] 2.0 версии не ниже 13.2.3809, являющегося собственностью фирмы "Robert Bosch GmbH", внутреннее программное обеспечение версии не ниже 5.08.16.
Общий вид стендов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

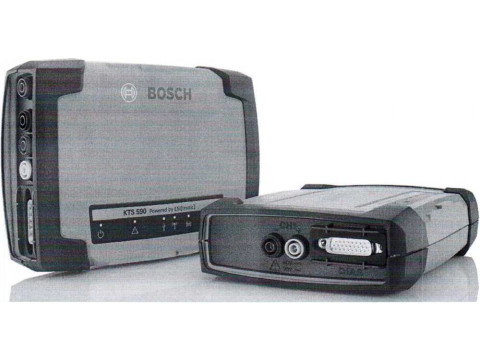

Рисунок 1 Внешний вид приборов диагностических переносных KTS (KTS560, KTS590)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов диагностических переносных KTS (KTS560, KTS590) представлены в таблице 1.
Таблица 1__
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения напряжения постоянного тока, В |
от 0 до 60 |
|
Пределы допускаемой погрешности измерения напряжения постоянного тока, В (для входных каналов СН1 и СН2) |
±(0,75-10'2 Uх+0,25 -10'2 Uv) |
|
Диапазон измерения напряжения переменного тока, В (в диапазоне частот от 10 Гц до 100 кГц) |
от О/дб 30(Т \\ |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой погрешности измерения напряжения переменного тока, В |
±(2,0-10'2 Ux+0,5-10’2 Uv) |
|
Диапазон измерения силы постоянного тока, А - токовые клещи 100 А - токовые клещи 600 А |
от 0 до 100 от 0 до 600 |
|
Пределы допускаемой приведенной погрешности измерения силы постоянного тока, % |
±2 |
|
Диапазон показаний электрического сопротивления постоянному току, Ом (для входного канала СН1) |
от 0 до 1 • 106 |
|
Диапазон измерения электрического сопротивления постоянному току, Ом (для входного канала СН1) |
от 100 до 1-Ю6 |
|
Пределы допускаемой погрешности измерения электрического сопротивления постоянному току, Ом - в диапазоне от 100 Ом до 200 кОм включительно - в диапазоне свыше 200 кОм до 1,0 МОм включительно |
±(1,25-10'2 Rx+0,25-10'2 Rv) ±(2,00-10’2 Rx+0,25-10'2 Rv) |
|
Напряжение питания, В от источника постоянного тока от однофазной сети переменного тока (частотой 50 Гц) |
от 8 до 28 от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от 5 до 40 |
|
Верхнее значение относительной влажности воздуха, соответствующее рабочим условиям эксплуатации, % |
80 |
|
Диапазон температур окружающего воздуха, соответствующих условиям транспортирования, °C |
от минус 25 до плюс 60 |
|
Габаритные размеры, мм, не более |
130x45x185 |
|
Масса, кг, не более |
0,5 |
|
Степень защиты обеспечиваемая оболочками по ГОСТ 14254-2015: - с защитными крышками - без защитных крышек |
IP53 IP20 |
|
Ux- измеренное значение напряжения постоянного или переменного тока, В Uv — верхний предел измерения напряжения постоянного или переменного тока, В Rx- измеренное значение электрического сопротивления, Ом Rv - верхний предел измерения электрического сопротивления, Ом | |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
В комплект поставки приборов входят:
- прибор диагностический переносной KTS (KTS560 или KTS590)
- USB адаптер Bluetooth
- соединительный кабель OBD, для подключения
к диагностическому интерфейсу автомобиля (1,5 м)
- соединительный кабель USB (3 м)
- блок питания
- комплект измерительных кабелей, зажимов и щупов
1 шт.;
1 шт.;
1
1
1
1
шт.;
KI
*осударст5^»-ный реестр!
шлект;
\Для документов/
|
- защитная крышка |
1 шт.; |
|
- пластиковый чемодан (кейс) |
1 шт.; |
|
- DVD диск ESI [tronic] Диагностика и техника |
1 шт.; |
|
- DVD диск пакет программного обеспечения ESI[tronic] 2.0 |
1 шт.; |
|
- специальный держатель с тремя винтами |
1 шт.; |
|
- руководство по эксплуатации |
1 экз.; |
|
Дополнительная комплектация (по требованию заказчика): | |
|
- кабель-преобразователь напряжения 12/5 В |
1 шт.; |
|
- токовые клещи (на 100 А или 600 А) |
1 шт.; |
|
- кабель-адаптер питания от гнезда прикуривателя |
1 шт.; |
|
- персональный компьютер |
1 шт.; |
|
- удлинитель для связи с персональным компьютером |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Robert Bosch GmbH", Германия;
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";
МРБ МП 1471-2005 «Переносные диагностические приборы. Методика поверки».
Заключение
Приборы диагностические переносные KTS соответствуют требованиям документации фирмы "Robert Bosch GmbH" (Германия), ГОСТ 25176-82, техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия (регистрационный номер ЕАЭС N RLI-DE АЛ16.В.82305), срок действия с 01.08.2017 по 31.07.2020 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 1.0025.
