Измерители-регуляторы PMS
| Номер в ГРСИ РФ: | РБ 03 13 2411 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Aplisens" S.A., Польша |
Измерители-регуляторы PMS (далее измерители) предназначены для работы с преобразователями, имеющими унифицированный выходной сигнал постоянного тока, напряжения постоянного тока, сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2411 20 |
| Наименование | Измерители-регуляторы PMS |
| Год регистрации | 2020 |
| Номер сертификата | 13167 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Aplisens" S.A., Польша (PL) |
Производитель / Заявитель
фирма "Aplisens" S.A.
Адрес: 03-192 Warszawa, ul. Morelowa 7
Контакты: (+48-22) 814-07-77 / (448-22) 814-07-78 / aplisens@aplisens.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.ВТ 108-2004 (извещения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 13 2411 20 [2010-03-25]
rb-03-13-2411-20_2010-03-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2411 20 [2015-05-12]
rb-03-13-2411-20_2015-05-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2411 20 [2020-04-23]
rb-03-13-2411-20_2020-04-23.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы PMS (далее измерители) предназначены для работы с преобразователями, имеющими унифицированный выходной сигнал постоянного тока, напряжения постоянного тока, сопротивления.
Измерители применяются в автоматизированных системах контроля, регулирования и управления технологическими процессами во всех областях промышленности, энергетики и коммунального хозяйства и др.
Описание
Принцип действия измерителей основан на непрерывном измерении значений физических величин (давление, расход, температура и т.п.), преобразованных первичными измерительными преобразователями (ПИП) в унифицированные выходные сигналы постоянного тока, напряжения постоянного тока, сопротивления.
Измерители имеют следующие модификации:
- измеритель-регулятор PMS-620 (исполнения: ТЕ - щитовой экономичный
(без релейных выходов), N - настенный);
- измеритель-регулятор PMS-920;
- измеритель-регулятор PMS-970 (исполнения: Т - с цифровым индикатором и 26-сегментным трехцветным линейным индикатором, Р - с цифровым индикатором);
- измеритель-регулятор PMS-11 (исполнения: N - настенный, К- компактный, ALW-N- настенный в алюминиевом корпусе).
Измерители позволяют программировать следующие параметры:
- вид входного сигнала;
- диапазон показаний измеряемой величины и положение десятичной точки;
- пороговые уровни срабатывания реле;
- состояние контактов;
- пароль доступа к меню программирования;
- тип характеристики преобразования входного сцгналаС^ (л^йейная, квадратичная, корнеизвлекающая, кусочно-линейная аппроксимация);
V Лист Л. 9
- время усреднения измеряемых величин.
Измерители выполнены в пластмассовых корпусах, предназначенных для щитового или настенного крепления, кроме исполнения ALW-N -в алюминиевом корпусе.
Измерители-регуляторы PMS-11K выполнены в компактном корпусе, предназначенном для установки непосредственно на ПИП.
Измерители-регуляторы PMS-11ALW-N (допускается наименование при заказе - измеритель двухпроводной линии ALW-N) выпускаются в общепромышленном и взрывозащищенном исполнениях).
Измерители конструктивно состоят из двух печатных плат. Цифровой индикатор и клавиатура управления измерителем расположены на плате индикации, являющейся одновременно лицевой панелью. Плата блока питания находится непосредственно под платой индикации.
Показания измерителя-регулятора PMS-970T индицируются одновременно на цифровом индикаторе и 26-сегментном трехцветном линейном индикаторе.
Клеммная колодка измерителей щитового исполнения расположена на задней стенке корпуса.
Измерители имеют встроенное программное обеспечение (ПО). Встроенное ПО является метрологически значимым и устанавливается в измеритель на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
Внешний вид измерителей представлен на рисунках 1-3.
Место нанесения знака поверки в виде клейма-наклейки в любом свободном месте на лицевой панели.

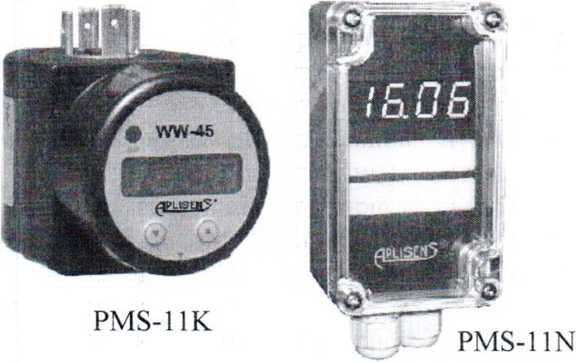

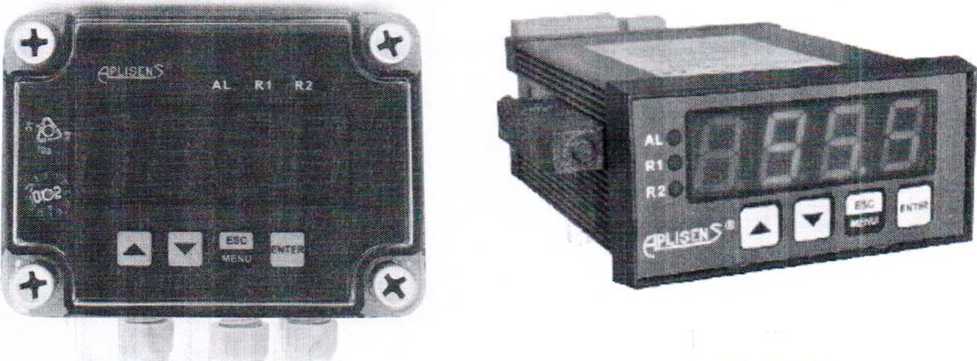

Рисунок 1 - Внешний вид измерителей модификации PMS-11
PMS-11ALW-N (ALW-N)
PMS-970P

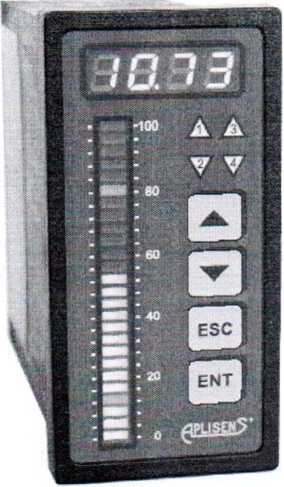

PMS-970T

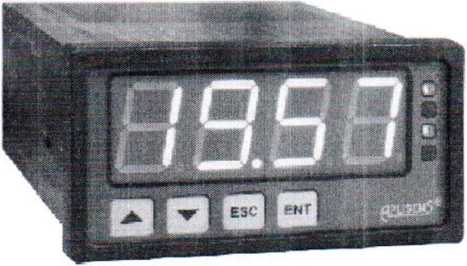

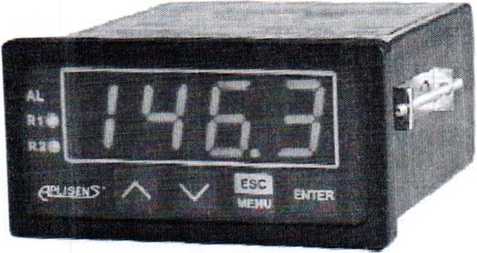

PMS-620TE
Рисунок 2 - Внешний вид измерителей модификаций PMS-970, PMS-620
PMS-620N

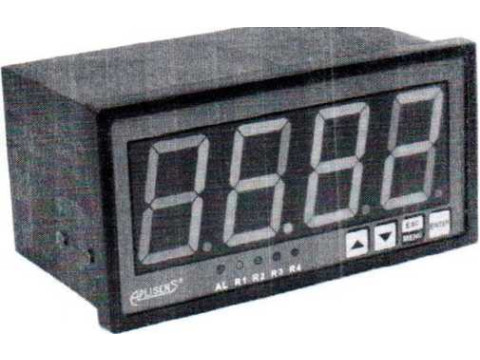

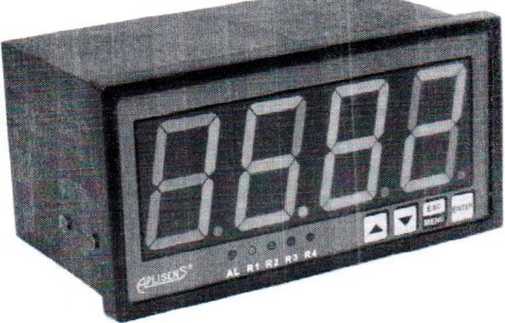

PMS-920

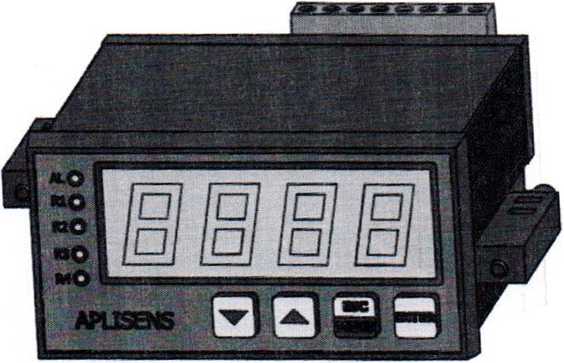

PMS-920/38
PMS-920/20
Рисунок 3 - Внешний вид измерителей модификации PMS-920
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ
Диапазоны измерений, пределы допускаемой основной приведенной погрешности измерителей приведены в таблице 1.
Таблица 1
|
Наименование измерителей |
Единицы измерений входного сигнала |
Диапазон измерений |
Измеряемый параметр |
Пределы допускаемой основной приведенной погрешности от диапазона измерений |
|
PMS-620 |
мА |
4-20; 0-20 |
Сила тока |
±0,25 % +1 единица младшего разряда |
|
В |
0-5; 1-5; 0-10; 2-10 |
Напряжение | ||
|
PMS-920; PMS-920/20 |
мА |
4-20 или 0-20 вход |
Сила тока |
±0,10% +1 единица младшего разряда |
|
В |
0-5; 0-10; 1-5 или 2-10 |
Напряжение | ||
|
PMS-920/38 |
мА |
4-20 или 0-20 |
Сила тока |
±0,25 % + 1 единица младшего разряда |
|
В |
0-5; 0-10; 1 -5 или 2-10 |
Напряжение | ||
|
PMS-920/R |
°C |
Pt 100, Pt 500. Pt 1000 (от -100 до +600) |
Температура |
±0,25 % + 1 единица младшего разряда |
|
PMS-920/U |
°C |
К (от -200 до +1370), S (от -50 до+1768), J (от -210 до +1200), Т (от -200 до +400), N (от -200 до +1300), R (от -50 до +1768), В (от 0 до +1820), Е (от -200 до +1000) |
Температура | |
|
PMS-970 |
мА |
4-20 или 0-20 вход |
Сила тока |
±0,10% + 1 единица младшего разряда |
|
В |
0-10 |
Напряжение | ||
|
PMS-11 |
мА |
4-20 |
Сила тока |
±0,20 % +1 единица младшего разряда |
Диапазон показаний цифрового индикатора измерителей от -999 до 9999 или от -9999 до 99999.
Измерители имеют линейную, квадратичную, корнеизвлекающую или кусочно-линейную характеристику выходного сигнала от входной характеристики измеряемой величины.
Вариация показаний не превышает 0,5 абсолютного значения предела допускаемой основной приведенной погрешности.
Измерители могут иметь выходные каналы, параметры ко таблице 2. #
.едены в
(Государственный реестр] ||
I средств измерений / /! i \ Республики Бекдуд, / ] к \Лй1?Т^яистов 9
Таблица 2
|
Наименование измерителей |
Выходные каналы измерителей | ||
|
Кол-во каналов |
Вид |
Параметры | |
|
PMS-620N PMS-620TE |
2 |
Релейный НЗ |
1,0 А, 220 В, 50 Гц, cos (р = 1 |
|
1 |
Цифровой выход (гальванически не изолирован) |
RS-485, MODBUS RTU, скорость обмена от 1200 до 115200 бит/с | |
|
PMS-620N |
1 |
Источник питания постоянного тока стабилизированный |
24 В, 25 мА |
|
2 |
Релейный НЗ |
1,0 А, 220 В, 50 Гц, cos ф = 1 | |
|
PMS-920 |
0, 1,2 или 4 |
Релейный НЗ |
1,0 А, 250 В, 50 Гц, cos ф = 1 |
|
0, 2 или 4* |
Дискретный типа открытый коллектор ОС |
30mA/30BDC/100mB | |
|
1 |
Цифровой выход (гальванически не изолирован) |
RS-485, 8N1 и 8N2, MODBUS RTU, скорость обмена от 1200 до 115200 бит/с | |
|
। ** |
Источник питания постоянного тока стабилизированный |
24 В, 100 мА | |
|
PMS-970 |
0,2 |
Релейные НР/НЗ |
1,0 А, 220 В, 50 Гц |
|
0,4 |
Релейные HP | ||
|
1 |
Пассивный токовый выход |
4-20 мА | |
|
1 |
Цифровой выход |
RS-485/MODBUS RTU | |
|
1 |
Источник питания постоянного тока стабилизированный |
24 В, 25 мА | |
|
PMS-11K |
1 1 |
Дискретный типа открытый коллектор ОС |
60 мА, 30 В DC |
для исполнения PMS-920/38
* кроме исполнений PMS-920/R и PMS-920/U
Питание измерителей осуществляется от источников переменного или постоянного тока в соответствии с таблицей 3.
Таблица 3
|
Наименование измерителей |
Диапазон напряжения питания |
Номинальное значение напряжения питания |
|
PMS-620TE |
от 85 до 260 В АС |
230 В АС |
|
PMS-620N (в зависимости от версии) |
от 85 до 260 В AC/DC; от 19 до 50 В DC; от 16 до 35 В АС |
230 В AC/DC; 24 В DC; 24 В АС |
|
PMS-920 (в зависимости от версии) |
от 85 до 260 В AC/DC; от 19 до 50 В DC; от 16 до 35 В АС |
230 В AC/DC; 24 В DC; 24 В АС |
|
PMS-970 (в зависимости от версии) |
230 В АС+10 %/-20 % от 20 до 250 В AC/DC от 20 до 35 В DC от 18 до 26 В АС |
230 В АС; 230 В AC/DC; 24 В DC; 24 В АС |
|
PMS-11 |
Не требует дополнительного питания | |
Дополнительная погрешность измерителей, вызванная отклонением напряжения питания от номинального значения, не более ±0,10 %.
Дополнительная погрешность измерителей, вызванная изменением температуры окружающего воздуха на каждые 10 °C, не более ±0,10 %,
Дополнительная погрешность измерителей модификации PMS-920/U, вызванная изменением температуры свободных концов термопар от нормальной до любой температуры в диапазоне рабочих температур термопар, не более ±1 °C.
Мощность, потребляемая измерителями от источника питания, не более 7 В А.
Измерители выдерживают перегрузку по входному сигналу, не превышающему его максимальное значение на 25 % в течение 2 ч.
Степень защиты измерителей (лицевая сторона) от воздействия пыли, посторонних тел и воды по ГОСТ 14254:
- измеритель PMS-620N -
- измеритель PMS-620TE -
- измеритель PMS-920 - IP40;
- измеритель PMS-970 -
- измеритель PMS-11 -
Степень защиты измерителей PMS-11ALW-N от воздействия пыли, посторонних тел и воды по ГОСТ 14254: IP66; IP67.
Измерители устойчивы к воздействию синусоидальных вибраций частотой от 5 до 25 Гц и амплитудой смещения 0,1 мм.
Измерители устойчивы к воздействию температуры окружающего воздуха в
|
следующих диапазонах температур: - измеритель PMS-620 - измеритель PMS-920 - измеритель PMS-970 - измеритель PMS-11К - измеритель PMS-11N - измеритель PMS-11ALW-N |
- от минус 20 °C до плюс 50 °C; - от 0 °C до плюс 50 °C; - от минус 20 °C до плюс 50 °C; - от минус 25 °C до плюс 70°С; - от минус 30 °C до плюс;50 °C; < • \ - от минус 30 °C до плюс 60 °C; V, \ fey ' Лист 7 Листов 9 |
- измеритель PMS-11 ALW-N/Ex - от минус 35 °C до плюс 75 °C.
Измерители устойчивы к воздействию относительной влажности окружающего воздуха 100 % при температуре плюс 40 °C.
Масса измерителей - не более 0,5 кг.
Габаритные размеры измерителей, мм, не более:
- измеритель PMS-620N - 110x102x67;
— измеритель PMS-620TE — 72x36x95;
- измеритель PMS-920 - 36x72x100;
- измеритель PMS-920/20 - 96x48x100;
- измеритель PMS-920/38 - 144x72x100;
- измеритель PMS-970T - 48x96x120;
- измеритель PMS-970P - 96x48x120;
- измеритель PMS-11N - 65x115x55;
- измеритель PMS-11К - 50x60x69;
- измеритель PMS-11ALW-N - 130x95x81.
Средний срок службы, не менее - 12 лет.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
измеритель-регулятор PMS;
комплект эксплуатационных документов (паспорт и руководство по эксплуатации);
методика поверки МП.ВТ. 108-2004;
комплект ЗИП.
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 Техническая документация фирмы «APLISENS» S.A. Польша (PL);
2 ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
4 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
5 Методика поверки МП.ВТ. 108-2004 «СОЕЙ РБ. Измерители-регуляторы PMS. Методика поверки» утверждена РУП «Витебский ЦСМС».
Заключение
Измерители-регуляторы PMS соответствуют требованиям ^технической документации фирмы «APLISENS» S.A., Польша (PL), ТР ТС 0 020/2011, ТР ТС 012/2011.
тов 9
РУП «Витебский центр стандартизации, метрологии и сертификации, 210015 г. Витебск, ул. Б. Хмельницкого, 20, Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008г.
Межповерочный интервал - не более 24 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяца.
