Измерители температуры многоточечные ДТМ3
| Номер в ГРСИ РФ: | РБ 03 10 7407 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО "Альбатрос", г. Москва |
|
Описание типа РБ 03 10 7407 20 [2020-04-23]
rb-03-10-7407-20_2020-04-23.pdf
|
Скачать |
Измерители температуры многоточечные ДТМЗ (далее - измерители) предназначены для непрерывных измерений и контроля температуры жидких продуктов в нескольких точках по высоте заполнения резервуаров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7407 20 |
| Наименование | Измерители температуры многоточечные ДТМ3 |
| Год регистрации | 2020 |
| Номер сертификата | 13175 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2024-05-24 |
| Получатель сертификата | АО "Альбатрос", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
АО "Альбатрос"
Адрес: 127434, г. Москва, ул. Немчинова, д.12
Контакты: +7(495)921-41-73, +7(499)977-04-11
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку для Республики Беларусь проводить по УНКР.405514.003 МП, утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой Пермским ЦСМ (аттестат аккредитации - №RA.RU.311363, шифр поверительного клейма - ВН) (НТК №01-20); ООО ПП "Парус", г. Москва, РФ (аттестат аккредитации - №RA.RU.312870, шифр поверительного клейма-ДЦМ)(НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 10 7407 20 [2020-04-23]
rb-03-10-7407-20_2020-04-23.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры многоточечные ДТМЗ (далее - измерители) предназначены для непрерывных измерений и контроля температуры жидких продуктов в нескольких точках по высоте заполнения резервуаров.
Описание
Измерители состоят из чувствительного элемента (ЧЭ) с грузом на конце и первичного преобразователя (ПП). ЧЭ состоит из защитной оболочки, в которой расположены датчики температуры. ПП может включать в себя: аналоговый коммутатор, аналогово-цифровой преобразователь, микроконтроллер, интерфейс связи со вторичным прибором (выходной токовый сигнал от 4 до 20 мА, HART-протокол, протокол «ЗАО «Альбатрос»), индикатор и клавиатуру.
Принцип действия измерителей основан на зависимости выходного сигнала датчиков температуры, находящихся внутри ЧЭ от измеряемой температуры. ПП обрабатывает выходные сигналы поступающие от датчиков температуры и преобразовывает полученную информацию в цифровой код - значение температуры. Далее результаты измерений индицируются на индикаторе ПП и/или передаются во вторичные приборы по интерфейсам связи.
Измерители выпускаются в различных исполнениях, отличающиеся видами (гибкий, полужесткий, жесткий) и длиной ЧЭ, видами ПП (с индикатором, без индикатора), интерфейсами связи (выходной токовый сигнал от 4 до 20 мА, HART-протокол, протокол «ЗАО «Альбатрос»), количеством датчиков температуры и метрологическими характеристиками. Варианты исполнений указаны в эксплуатационной документации на измерители.
Общий вид измерителей с разными ЧЭ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) исполнение с полужестким и жестким ЧЭ
б) исполнение с гибким ЧЭ
Рисунок 1 - Общий вид измерителей

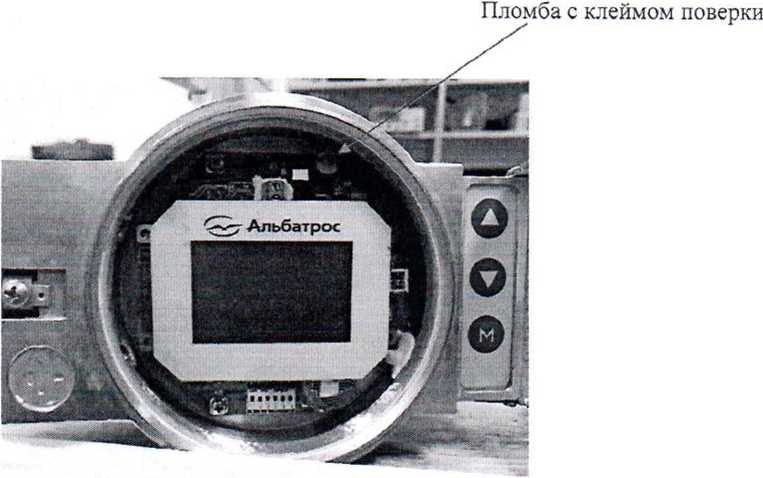

Рисунок 2 - Схема пломбировки
Программное обеспечение
Программное обеспечение (ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на индикаторе измерителя, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.
В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Нормирование метрологических характеристик измерителей проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение | |
|
Интерфейс связи |
HART |
ЗАО «Альбатрос» |
|
Идентификационное наименование ПО |
Программа ДТМЗ | |
|
Номер версии ПО, не ниже |
1.010 |
2.010 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
B36263DA | |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Характеристика |
Значение |
|
Диапазон измерений температуры*, °C: - с гибким полужестким и жестким ЧЭ - с полуж'естким и жестким ЧЭ |
от -45 до +125 от 0 до +200 |
|
Пределы допускаемой абсолютной погрешности измерения температуры*. °C: -(-45 <t<+125) °C - (+125 < t < +200) °C |
+ о н- - |
|
Диапазон формирования выходного аналогового сигнала силы постоянного тока, мА |
II II ОДГ 4 до 20 |
|
У+Х—// | |
Продолжение таблицы 2
|
Пределы допускаемой основной абсолютной погрешности выходного токового сигнала. мА |
±0.01 |
|
Пределы допускаемой дополнительной абсолютной погрешности выходного токового сигнала на каждые 10 °C окружающей среды. мА |
±0,01 |
|
Нормальные условия измерений: - температура окружающей среды, °C |
от +15 до +25 |
|
Максимальное количество датчиков температуры в ЧЭ. шт: - с гибким ЧЭ -с полужестким и жестким ЧЭ |
16 8 |
|
* - Конкретное значение указано в эксплуатационной документации: * *- Допускается исполнение с пределами допускаемой абсолютной погрешности измерения температуры в зависимости от диапазона, °C: - при (-10 < t < +85) °C составляет ±0.2 °C; - при (-20 < 1 < -10) °C. при (+85 < t < +105) °C составляет ±0.25 °C; - при (-45 < t < -20) °C составляет ±0.31 °C: ________- при (+105 < 1 < +125) °C составляет ±0.5 °C._________________________________________ | |
Таблица 3 - Ос нови ые техн ические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока. В: - HART-протоколом - протоколом ЗАО «Альбатрос» |
от 15 до 36 от 10.8 до 14.3 |
|
Рабочее избыточное давление измеряемой среды*, МПа: -- с гибким ЧЭ ■ - с полужестким ЧЭ - жестким ЧЭ |
0,15 0,15; 0,6 0,15; 0.6; 2,0 |
|
Рабочие условия измерений: - температура окружающей среды. °C* - относительная влажность при +35 °C. %, не более - атмосферное давление. кПа |
от -45 до +75 98 от 84 до 106.7 |
|
Длина ЧЭ (Ьдтмз). м: j - с гибким и с полужестким ЧЭ - жестким ЧЭ |
от 4.0 до 16,0 от 1.5 до 4,0 |
|
Габаритные размеры измерителя, мм. не более |
281x130х(352+Ьдтмз+2) |
|
Масса, кг, не более: - с гибким ЧЭ - с полужестким и жестким ЧЭ |
6.4 14,0 |
|
Средний срок службы, лет |
14 |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP68 |
|
Маркировка взрывозащиты для измерителей с температурой контролируемой среды: - от -45 до +125 °C - от 0 до +200 °C |
0 Ex ia 11В Т4 X; Ex iaD 20 Т125 °C 0 Ex ia ПВ ТЗ X; Ex iaD 20 T200 °C |
|
*- Указаны предельные значения диапазона, конкретный диапазон (значение) указан в Эксплуатационной документации. y Ч | |
Знак утверждения типа
наносится на корпус измерителей любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель температуры многоточечный |
ДТМЗ* |
1 шт. |
|
Паспорт |
УНКР.405514.003 ПС |
1 экз. |
|
Руководство по эксплуатации |
УНКР.405514.003 РЭ |
1 экз. |
|
Методика поверки |
УНКР.405514.003 МП |
1 экз. на партию |
|
Монтажные части и принадлежности* |
- |
- |
*- Определяется при заказе.
Поверка осуществляется по документу УНКР.405514.003 МП «Измерители температуры многоточечные ДТМЗ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 22.02.2019 г.
Основные средства поверки:
- калибратор тока UPS-Ill. per. № 18089-03;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, per. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 2.05М, per. № 46432-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также согласно рисунку 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
ТУ 4211-003-29421521-13 Измерители температуры многоточечные ДТМЗ. Технические условия
