Преобразователи акустической эмиссии резонансные GT200 (GT200B)
| Номер в ГРСИ РФ: | РБ 03 12 7412 20 |
|---|---|
| Раздел: | Средства измерений акустических величин [12] |
| Производитель / заявитель: | ООО "ГлобалТест", г. Саров, Нижегородская обл. |
|
Описание типа РБ 03 12 7412 20 [2020-04-24]
rb-03-12-7412-20_2020-04-24.pdf
|
Скачать |
Преобразователи акустической эмиссии резонансные GT200 (GT200B) (далее по тексту - преобразователи) предназначены для измерений амплитуд ультразвукового смещения, колебательной скорости частиц поверхности твердого тела в диапазоне рабочих частот (100- 200) кГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 12 7412 20 |
| Наименование | Преобразователи акустической эмиссии резонансные GT200 (GT200B) |
| Год регистрации | 2020 |
| Номер сертификата | 13181 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2024-02-25 |
| Получатель сертификата | ООО "ГлобалТест", г. Саров Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ГлобалТест"
Адрес: 607185, г. Саров, Нижегородская обл., ул. Павлика Морозова, д. 6
Контакты: Тел.: (83130) 4-02-44; Факс: (83130) 6-42-57; Email: mail@globaltest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимого эталонного оборудования (системы лазерной измерительной ЛИС-01М) (НТК №01-20). |
| Методика поверки | Поверку для Республики Беларусь проводить по АБКЖ.433649.002 МП, утвержденной в 2013 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ФГУП "РФЯЦ-ВНИИЭФ", г. Саров Нижегородской обл., (аттестат аккредитации - №RA.RU.311769; шифр поверительного клейма - АЗД). Временно, до создания собственной эталонной базы, признавать результаты периодической поверки, проводимой ФГУП "РФЯЦ-ВНИИЭФ", г. Саров Нижегородской обл., (аттестат аккредитации - №RA.RU.311769; шифр поверительного клейма - АЗД) (НТК №01-20). |
Поверители
Скачать
|
Описание типа РБ 03 12 7412 20 [2020-04-24]
rb-03-12-7412-20_2020-04-24.pdf
|
Скачать |
Описание типа
Назначение средст ва измерении
Преобразователи акустической эмиссии резонансные GT200 (GT200B) (далее по тексту - преобразователи) предназначены для измерений амплитуд ультразвукового смещения, колебательной скорости частиц поверхности твердого тела в диапазоне рабочих частот (100- 200) кГц.
Описание
Принцип действия преобразователей основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения частиц поверхности твердого тела преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователи акустической эмиссии GT200 (GT200B) выполнены в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. Преобразователь GT200 имеет неразъёмный экранированный кабель типа АВКТ 4. а модификация GT 200В имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2. Преобразователь GT200B выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты lExibIICT4, хорошо защищен от попадания влаги во внутрь, обеспечивает работу в широком диапазоне температур, обладает высокой чувствительностью и надёжностью показаний.

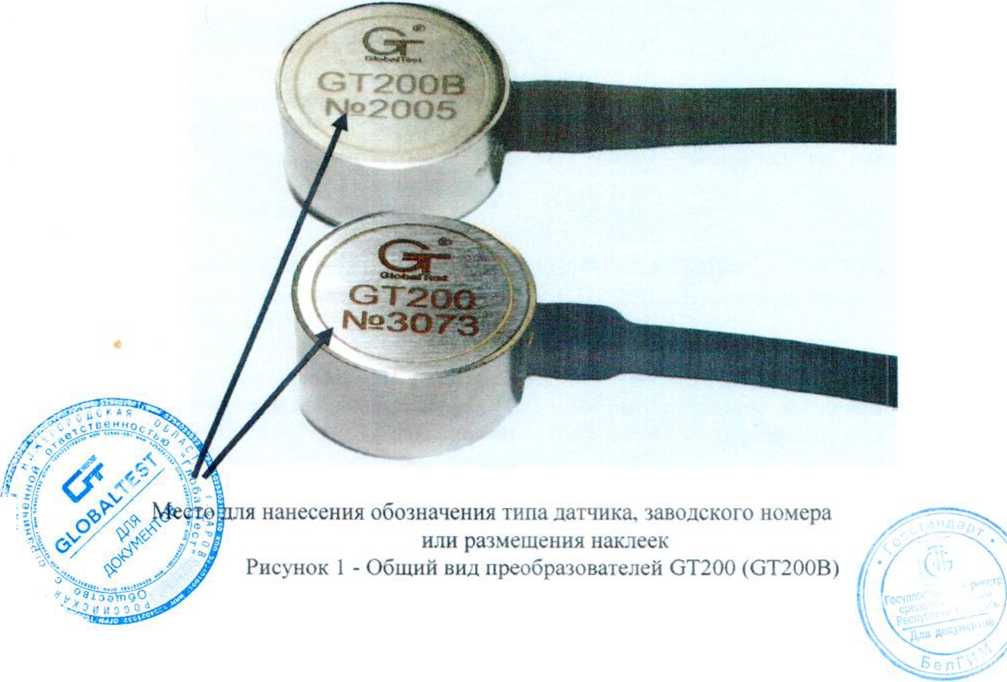

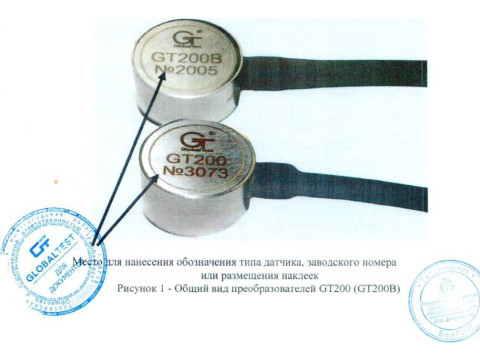

Внешний вид преобразователей приведен на рисунке 1.
GT2OOB \* *2005
1ля нанесения обозначения типа датчика, заводского номера или Размешения наклеек
У $ Рисунок 1 - Общий вид преобразователей GT200 (GT200B)
Технические характеристики
Основные метрологические и технические характеристики преобразователей GT200
(GT200B) приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, кГц |
от 100 до 200 |
|
Коэффициент электроакустического преобразования на резонансной частоте (Крмах) относительно 1 В/(м-с‘ ), дБ, не менее: - при воздействии продольных волн - при воздействии поверхностных волн |
60 55 |
|
Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте Крмах, % |
±25 |
|
Габаритные размеры (диаметр х высота), мм. не более |
16х 16 |
|
Масса, г, не более |
15 |
|
Диапазон рабочей температуры. °C |
от минус 50 до плюс 120 |
|
Относительная влажность воздуха при температуре плюс 20 °C, % |
до 98 |
|
Атмосферное давление. кПа |
от 84 до 106 |
|
Средний срок службы, лет. не менее |
5 |
Знак утверждения типа
наносится на корпус преобразователя методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки включает:
- преобразователь GT200 (GT200B) 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200 (GT200B). Паспорт. АБКЖ.433649.002 ПС; Преобразователи акустической эмиссии резонансные GT200 (GT200B). Руководство по эксплуатации. АБКЖ.433649.002 РЭ.) - 1 комплект;
- методика поверки - 1 шт.
Поверка
осуществляется по документу АБКЖ.433649.002 МП «Инструкция. Преобразователи акустической эмиссии резонансные GT200 (GT200B). Методика поверки», утвержденному руководителем Г ЦИ СИ ОАО «НИЦПВ» 10.12.2013 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01 М (регистрационный номер 42622-09), диапазон измерений виброперемешения (10 ' + 10 4) м с пределами допускаемой погрешности измерений ± 0,5* 10' * м, диапазон измерений линейного перемещения 10 ' ± 10 м с пределами допускаемой погрешности измерений ± 3 • 10’' м;
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел..,5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.: коэффициент развертки 5 нс.. .50 с/дел, погрешность установки ± 0.005 %.
Сведения о методах измерений
Преобразователи акустической эмиссии резонансные GT200 (GT200B). Руководство по эксплуатации. АБКЖ.433649.002 РЭ.
Нормативные документы
РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».
Преобразователи акустической эмиссии резонансные GT200 (GT200B). Технические условия. АБКЖ.433649.002 ТУ.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
