Меры эквивалентные прочности бетона МЭПБ-МГ4
| Номер в ГРСИ РФ: | РБ 03 03 5747 20 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
Меры эквивалентные прочности бетона МЭПБ-МГ4 (далее - меры) предназначены для воспроизведения единицы ускорения, возникающего при взаимодействии индентора с мерой при постоянной энергии удара (Е=0,12 Дж), и значения прочности бетона. Меры применяются для поверки измерителей прочности бетона, принцип работы которых основан на ударноимпульсном методе измерений прочности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5747 20 |
| Наименование | Меры эквивалентные прочности бетона МЭПБ-МГ4 |
| Год регистрации | 2020 |
| Номер сертификата | 13189 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2024-07-15 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по документу р.6 КБСП.427358.048 ПС (2014 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: Челябинский ЦСМ (аттестат аккредитации - №RA.RU. RA.RU.311280, шифр поверительного клейма - ГА)(НТК №01-20). |
Поверители
Скачать
|
Описание типа РБ 03 03 5747 20 [2020-04-24]
rb-03-03-5747-20_2020-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 5747 20 [2015-11-27]
rb-03-03-5747-20_2015-11-27.pdf
|
Скачать |
Описание типа
Назначение
Меры эквивалентные прочности бетона МЭПБ-МГ4 (далее - меры) предназначены для воспроизведения единицы ускорения, возникающего при взаимодействии индентора с мерой при постоянной энергии удара (Е=0,12 Дж), и значения прочности бетона. Меры применяются для поверки измерителей прочности бетона, принцип работы которых основан на ударноимпульсном методе измерений прочности.
Описание
Меры изготавливаются в виде плиток прямоугольной формы с двумя (противоположными) рабочими поверхностями.
Меры изготавливаются следующих исполнений: МЭПБ-П - меры из полиуретана, МЭПБ-0 - меры из оргстекла, МЭПБ-А - меры из алюминия.
Физико-механические характеристики материала каждой меры и их стабильность во времени определяются параметром ударного импульса (максимальной амплитудой ударного ускорения возникающего при взаимодействии индентора с мерой при постоянной энергии удара Е=0,12 Дж).
Меры выпускаются в виде наборов, и отдельными мерами.

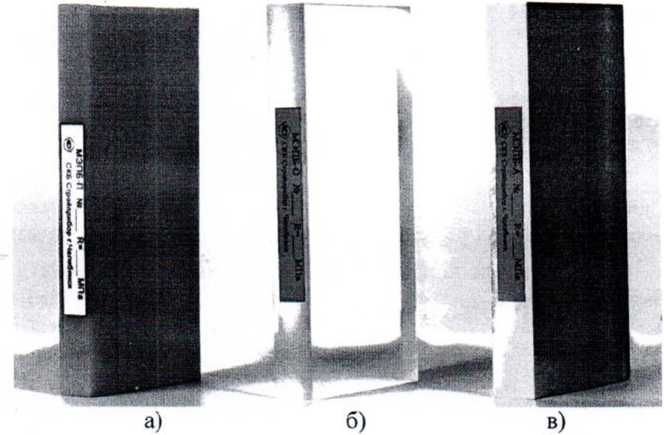

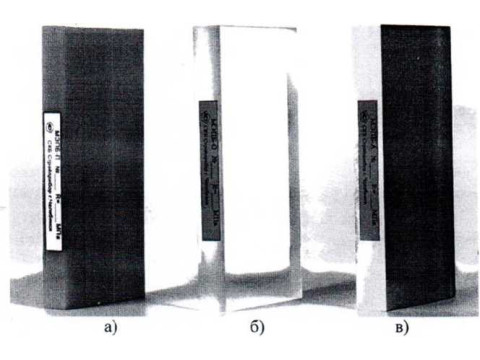

а) МЭПБ-П - мера из полиуретана; б) МЭПБ-0 - мера из оргстекла;
в) МЭПБ-А - мера из алюминия
Рисунок 1 - Меры эквивалентные прочности бетона МЭПБ-МГ4
Метрологические и технические х
|
Наименование характеристики |
Значение характеристики | ||
|
МЭПБ-П |
МЭПБ-0 |
МЭПБ-А | |
|
Номинальное значение прочности меры, МПа |
4±2 |
Lk t л_____ |
80± 15 |
|
Номинальное значение амплитуды ударного ускорения, м/с2 |
4500±1000 10000±2000 19000±3000 |
|
Относительный размах значений амплитуды ударного ускорения, % |
4 |
|
Границы относительной погрешности измерений амплитуды ударного ускорения при доверительной вероятности 0,95,% |
±4 |
|
Габаритные размеры мер (длинахширинахвысота), мм, не менее |
180x100x17 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % , не более |
20 ± 1 80 |
|
Средний срок службы, лет, не менее - МЭПБ-О; МЭПБ-П - МЭПБ-А |
5 3 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в центре листа, типографским способом и на табличку, закрепленную на мере, фотохимическим способом.
Комплектность
|
Наименование |
Количество |
|
Меры эквивалентные прочности бетона |
1 ...3 шт.* |
|
Укладочный кейс |
1шт. |
|
Паспорт с методикой поверки |
1экз. |
ч
* - по заказу потребителя
Поверка
осуществляется в соответствии с разделом 6 «Методика поверки» паспорта КБСП. 427358.048 ПС, утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2014 г.
Основные средства измерений, применяемые при поверке:
Акселерометр пьезоэлектрический серии 4300 тип 4371, диапазон измерений ускорения от 2,5-10" до 60-1 О’ м/с"; номинальный коэффициент преобразования 1 пКл/м-с'2; доверительные границы относительной погрешности не более ± 1 %;
Усилитель измерительный 2525, максимальный входной заряд 50 нКл: пределы допускаемой относительной погрешности коэффициента усиления 2 %;
Осциллограф-мультиметр цифровой запоминающий 0X7042 диапазон измерений напряжения от 0,6 до 600 В, погрешность измерений напряжения 0,5 % Хц3м.± 5 е.м.р.
Сведения о методах измерений
изложены в паспорте «Меры эквивалентные прочности бетона МЭПБ-МГ4. Паспорт. КБСП.427358.048 ПС»
Нормативные документы
1. КБСП. 427358.048 ТУ «Меры эквивалентные прочности бетона МЭПБ-МГ# условия»
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
