Измерители тепловой (инфракрасной) облученности "ТКА-ИТО"
| Номер в ГРСИ РФ: | РБ 03 10 6809 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НТП "ТКА", г. Санкт-Петербург |
Измерители тепловой (инфракрасной) облучённости «ТКА-ИТО» (далее - измерители) предназначены для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6809 20 |
| Наименование | Измерители тепловой (инфракрасной) облученности "ТКА-ИТО" |
| Год регистрации | 2020 |
| Номер сертификата | 13194 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2024-03-04 |
| Получатель сертификата | ООО НТП "ТКА", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО НТП "ТКА"
Адрес: 191144, г. С.-Петербург, ул. Кириловская, 14
Контакты: тел./факс (812)274-74-43, 110-74-77 // E-mail: tka@mail.dux.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 2411-0105-2014 (2014 г.). |
| Признание поверки | Первичная при выпуске на производства: ООО"ЭТАЛОН", г. Астрахань (аттестат аккредитации - №RA.RU.311458, шифр поверительного клейма - ГШЭ)(НТК №11-18). Первичная при выпуске из производства, проводимой Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №01-20). Первичная поверка: ООО «Научные приборы и комплектующие», г. Санкт-Петербург, РФ (аттестат аккредитации - №RA.RU.313336, шифр поверительного клейма - ДЫЯ) (Комиссия №03-22). |
Поверители
Скачать
|
Описание типа РБ 03 10 6809 20 [2020-04-24]
rb-03-10-6809-20_2020-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6809 20 [2019-02-18]
rb-03-10-6809-20_2019-02-18.pdf
|
Скачать |
Описание типа
Назначение
Измерители тепловой (инфракрасной) облучённости «ТКА-ИТО» (далее - измерители) предназначены для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения.
Описание
Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока (облученности), с последующим масштабированием и индикацией результата измерения.
Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию на внешнее тепловое излучение, усреднённую по углу 4тг (360 °) и времени

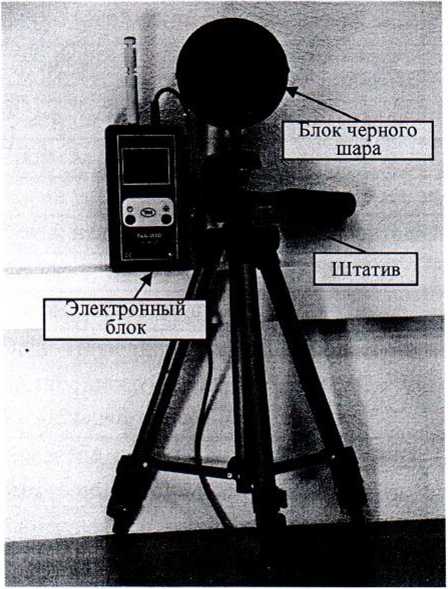

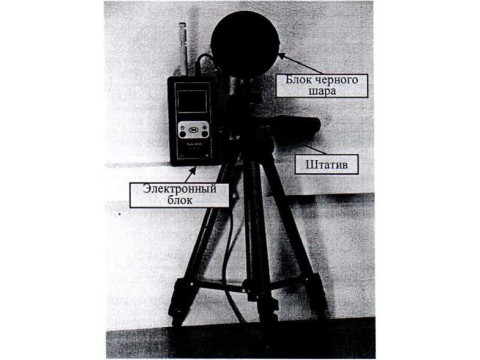

Рис. 1 Вид измерителя ТКА-ИТО
экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля.
Фотоприёмный модуль содержит неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока измерителя выводятся значения измеренной облучённости, а также производится индикация температуры внутри чёрного шара и температуры окружающей среды.
Внешний вид измерителя изображен на рис. 1
Конструктивно измеритель состоит из блока черного шара на штативе и электронного блока, в состав
которого входят устройство детектирования сигналов, устройство цифровой обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных и вычисляемых значений. Конструкция измерителей
исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован, пломба находится в местах крепления задней крышки электронного блока.
Программное обеспечение
Измеритель функционирует под управлением встроенного оригинального программного
обеспечения (ПО), которое является неотъемлемой частью прибора, производится сбор, обработка и представление измерительной инф идентификация параметров, характеризующих тип средства измерен
помощью ПО
, внесенных в
программное обеспечение.
КОПИЯ
К.А.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО измерителя «ТКА-ИТО» |
HTIA-EU-T100-SE |
V 1.00 |
недоступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик, начиная с базовой версии VI.00, указанной в таблице 1, и выше.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности теплового потока, Вт/м2 |
от 10 до 3500 |
|
Пределы допускаемой абсолютной погрешности измерений, Вт/м2 |
± (2,0 + 0,08-ЯВ)* |
|
Время установления рабочего режима, мин, не менее |
15 |
|
Время непрерывной работы измерителя, ч, не менее |
8 |
|
Напряжение питания (постоянный ток), В |
7-9,6 |
|
Потребляемая мощность, Вт, не более . . |
0,25 |
|
Габаритные размеры, мм, не более: электронного блока блока черного шара (без штатива) |
135x70x24 400x100(D) |
|
Масса, кг, не более электронного блока блока черного шара (без штатива) |
0,38 0,25 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - относительная влажность воздуха при 25 °C, % - атмосферное давление, кПа |
от минус 20 до 55 65 ± 15 101,3 ±15 |
|
Средний срок службы, лет, |
7 |
|
Средняя наработка на отказ, ч |
2000 |
* Примечание: ИВ - значение измеряемой величины (облучённости)
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной типографическим способом и на электронный блок в виде наклейки.
Комплектность
Измеритель тепловой (инфракрасной) облучённости «ТКА-ИТО»
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Батарея щелочная («алкалиновая») 6F22, типоразмер «Крона» Штатив
Индивидуальная потребительская тара
Руководство по эксплуатации
Паспорт
Методика поверки МП 2411-0105-2014
Поверка
осуществляется по документу МП 2411-0105-2014 «Измеритель тепловой (инфракрасной) облучённости «ТКА - ИТО». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале 2014 г.
Основные средства поверки:
- калибратор температуры инфракрасный Fluke-4181, диапазон температуры от 100 °C до 500 °C, предел погрешности (0,004 • tB0Cnp.+ 0,5), °C;
- линейка металлическая от 0 до 1000 мм по ГОСТ 427 - 56, погрешность 1 мм
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации «Измеритель тепловой (инфракрасной) облучённости «ТКА - ИТО». РЭ.
Нормативные документы
1. ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
2. Федеральный закон Российской Федерации № 426-н «О специальной оценке условий труда» от 28.12.2013 - -
3. Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы СанПиН 2.2.4.548-96
4. Технические условия ТУ 4215-009-16796024-2014
Рекомендации к применению
выполнение работ по обеспечению безопасных условий и охраны труда.
