Регистраторы качества электрической энергии АС-3
| Номер в ГРСИ РФ: | РБ 03 13 7416 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОДО "Белэлектроспецкомплект", г. Минск |
|
Описание типа РБ 03 13 7416 20 [2020-07-08]
rb-03-13-7416-20_2020-07-08.pdf
|
Скачать |
Регистраторы качества электрической энергии АС-3 (далее - регистраторы) предназначены для измерений и регистрации параметров качества электрической энергии в трехфазных трехпроводных и четырехпроводных электрических цепях: среднеквадратического значения напряжения переменного тока, среднеквадратического значения силы переменного тока, частоты переменного тока, активной, реактивной, полной мощности, провалов напряжения, перенапряжений, длительности провалов напряжения и длительности перенапряжений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7416 20 |
| Наименование | Регистраторы качества электрической энергии АС-3 |
| Год регистрации | 2020 |
| Номер сертификата | 13195 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | ОДО "Белэлектроспецкомплект", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОДО "Белэлектроспецкомплект"
Адрес: ул. Берестянская, 12-113, 220034, г. Минск
Контакты: тел./факс: (8-10-375-17) 294-69-89
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2974-2020. |
Поверители
Скачать
|
Описание типа РБ 03 13 7416 20 [2020-07-08]
rb-03-13-7416-20_2020-07-08.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы качества электрической энергии АС-3 (далее - регистраторы) предназначены для измерений и регистрации параметров качества электрической энергии в трехфазных трехпроводных и четырехпроводных электрических цепях: среднеквадратического значения напряжения переменного тока, среднеквадратического значения силы переменного тока, частоты переменного тока, активной, реактивной, полной мощности, провалов напряжения, перенапряжений, длительности провалов напряжения и длительности перенапряжений.
Область применения - электрические сети энергосистем и промышленных предприятий
Описание
Конструкция регистраторов качества электрической энергии АС-3 основана на применении 16-битного процессора МС68НС фирмы MOTOROLA, дополненного аналоговыми системами, которые согласовывают уровни входных сигналов. Входные сигналы напряжения и тока, после прохода по системам согласования, подаются на вход 10-битного, восьмиканального реле А/С микропроцессора. Микропроцессор с частотой 1600 Гц запускает (приводит в движение) стробирование и переработку в цифровой формат шести входных сигналов, отвечающих мгновенным величинам напряжений и токов трех фаз. Измеренные мгновенные значения регистрируются внутренней памятью.
После регистрации проб для 10 периодов сети, программа на их основании рассчитывает, используя скоростную трансформу Fourier, главную составляющую и гармоники (до 15-ой) сигналов тока и напряжения. Параллельно с расчетами осуществляется регистрация очередных 10 периодов сети. Анализатор беспрерывно измеряет, рассчитывает и контролирует превышения параметров в каждом из 10 периодов сети.
Получение спектра сигналов токов и напряжений позволяет рассчитать:
• эффективные значения тока и напряжения,
• активную, реактивную, полную и деформированную мощности,
• коэффициент активной мощности,
• содержание гармоник,
• мгновенные действенные значения напряжений (за 1-10 периодов}^ \ \
|( Государственный реестр] В
II I средств измерений /
-А VMP’0' Беларусь/ И -\ Листа Листов 6
На их основании рассчитываются остальные величины, указываемые измерительным прибором, касающиеся потребления энергии, а генерированные явления записываются в регистраторе явлений. Правильное измерение времени осуществляется установленными в измерительном приборе часами реального времени.
Продолжительное хранение всех регистрированных данных, установок и калибровочных коэффициентов измерительной линии обеспечивает инсталлированная в измерительном приборе FLESH-память. Часть данных перед записью в памяти FLESH буфируется во внутренней статической памяти процессора.
В случае падения напряжения, питающего анализатор, ниже 85 В АС, происходит автоматическое переключение на внутреннее питание из аккумулятора и отключение подсветки (для прибора АС-3 плюс). Автономная работа регистратора возможна до 120 минут. После превышения запрограммированного времени, или в случае аварии внутреннего питания, все важные данные фиксируются в памяти, включительно со временем отключения, и происходит ожидание в выключенном состоянии до возврата внешнего напряжения питания. Регистратор, для обеспечения непрерывности измерения и регистрации в случае продолжительных перерывов в питании, может питаться от резервных или гарантированных источников.
Регистраторы изготавливаются в двух модификациях:
- АС-3 плюс щитового исполнения, имеет ЖКИ-экран для отображения регистрируемых данных;
- АС-3 мини модульного исполнения монтируется на DIN-рейку и не имеет собственной визуализации.
Измеренные (регистрируемые) параметры качества электрической энергии доступны из регистраторов с помощью стандартных программ по протоколу Modbus RTU.
Встраиваемое программное обеспечение записывается в регистраторы на стадии его производства. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Идентификационные данные программного обеспечения регистраторов приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
для АС-3 плюс |
для АС-3 мини | |
|
Номер версии встроенного ПО |
не ниже v3.75 М1.08 50 Hz | |
|
Контрольная сумма |
OxCEDE |
0хВ4А9 |

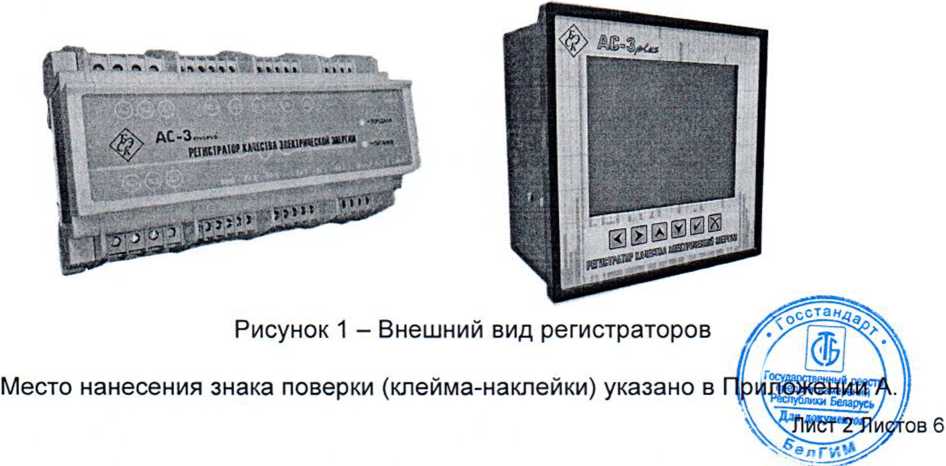

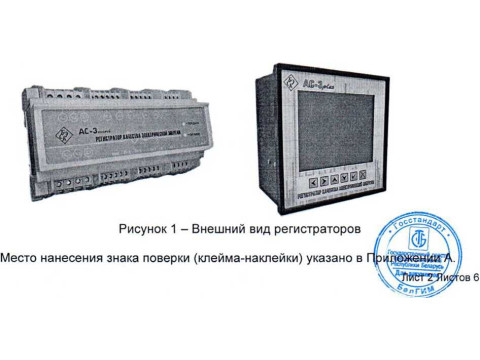

Внешний вид регистраторов приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики регистраторов приведены в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики регистраторов
|
Наименование характеристики |
Значение | |
|
АС-3 мини |
АС-3 плюс | |
|
Класс измерений по ГОСТ IEC 61000-4-30-2017 |
В | |
|
Номинальное напряжение переменного тока, В |
230 (100) | |
|
Номинальная сила переменного тока, А |
5 | |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока, В: - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 10 до 400 от 5 до 160 |
от 10 до 500 от 5 до 200 |
|
Диапазон измерений среднеквадратического значения межфазного напряжения переменного тока, В: - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 20 до 698 от 10 до 279 |
от 20 до 866 от 10 до 346 |
|
Диапазон измерений среднеквадратического значения силы переменного тока, А |
от 0,5 до 10 | |
|
Диапазон измерений активной мощности, Вт - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 20 до 1760 от 5 до 700 |
от 20 до 2200 от 5 до 880 |
|
Диапазон измерений реактивной мощности, вар - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 20 до 1760 от 5 до 700 |
от 20 до 2200 от 5 до 880 |
|
Диапазон измерений полной мощности, В А - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 20 до 1760 от 5 до 700 |
от 20 до 2200 от 5 до 880 |
|
Диапазон измерений частоты переменного тока, Гц |
от 47,5 до 52,5 | |
|
Диапазон измерений временного перенапряжения, В - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 230 до 500 от 100 до 200 | |
|
Диапазон измерений глубины провала напряжения, В - исполнение с номинальным напряжением 230 В - исполнение с номинальным напряжением 100 В |
от 0 до 230 от 0 до 100 | |
|
Диапазон измерений длительности провала напряжения (перенапряжения), с |
от 0,2 до 2,5 | |
|
Пределы допускаемой основной приведенной погрешности регистратора при измерении среднеквадратического значения фазного(межфазного) напряжения переменного тока, % |
±0,51) | |
|
Пределы допускаемой основной приведенной погрешности регистратора при измерении среднеквадратического значения силы переменного тока, % |
±0,52) | |
|
Пределы допускаемой основной приведенной погрешности регистратора при измерении активной (реактивной, полной) мощности, % |
±1,03) | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
АС-3 мини |
АС-3 ПЛЮС | |
|
Пределы допускаемой основной абсолютной погрешности регистратора при измерении частоты переменного тока, Гц |
±0,05 | |
|
Пределы допускаемой основной приведенной погрешности регистратора при измерении временного перенапряжения, % |
±2,01) | |
|
Пределы допускаемой основной приведенной погрешности регистратора при измерении глубины провала напряжения, % |
±2,01) | |
|
Пределы допускаемой основной абсолютной погрешности регистратора при измерении длительности провала напряжения (перенапряжения), с |
±0,02 | |
|
Пределы допускаемой дополнительной приведенной погрешности регистраторов при измерении мощности при cos ф#1 (sin <р#1 для реактивной мощности) |
±0,5 % | |
|
Пределы допускаемой дополнительной погрешности регистраторов, вызванной изменением температуры в условиях эксплуатации |
±20 % от основной погрешности | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 | |
|
Диапазон температур нормальных условий эксплуатации,°C |
от 15 до 25 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от минус 5 до плюс 40 80 при температуре 25 °C | |
|
Условия хранения (транспортирования): - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от минус 25 до плюс 55 95 при температуре 30 °C | |
|
Диапазон напряжений питания от источника переменного тока, В |
от 207 до 253 | |
|
Потребляемая мощность, В-A, не более: - АС-3 плюс - АС-3 мини |
5 |
10 |
|
Габаритные размеры, мм, не более |
298x95x65 |
144x154x100 |
|
Масса, кг, не более |
1, |
00 |
Примечания
1) Приведенная к номинальному значению напряжение переменного тока
2) Приведенная к номинальному значению силы переменного тока
3) Приведенная к номинальному значению напряжение переменного тока и номинальному значению силы переменного тока. Измерение с коэффициентом мощности cos<p=1 (cos<p=0 для реактивной мощности)
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель регистратора методом сеткографии.
Комплектность
Базовый комплект поставки регистратора приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Регистратор |
1 |
|
Руководство по эксплуатации |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 190143247.008-2020 «Регистраторы качества электрической энергии АС-3. Технические условия».
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии».
МРБ МП. 2974-2020 «Регистраторы качества электрической энергии АС-3. Методика поверки».
Заключение
Регистраторы качества электрической энергии АС-3 соответствуют требованиям ТУ BY 190143247.008-2020, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ЕАЭС № BY/112 11.01. ТР004 003 41101 до 19.05.2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 1.0025
