Приборы кабельные ИРК-ПРО Гамма, модели ИРК-ПРО Гамма, ИРК-ПРО Гамма DSL, Сигма DSL, Рефлектометр Гамма, MTDR GAMMA STREAM

Назначение

Приборы кабельные ИРК-ПРО Гамма, модели ИРК-ПРО Гамма, ИРК-ПРО Гамма DSL, Сигма DSL, Рефлектометр Гамма, MTDR GAMMA STREAM (далее - приборы), предназначены для измерения электрических параметров кабелей связи с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей этих параметров.

Описание

Приборы выполнены в металлическом ударопрочном корпусе и объединяют в себе, в зависимости от комплектации, генератор нормированных по частоте и уровню аналоговых (гармонических) электрических испытательных сигналов и измерительное устройство (приемник), обеспечивающее измерение рабочего затухания участка симметричного кабеля, измерение уровня переходного влияния на ближнем и дальнем конце кабеля, построение частотных характеристик параметров кабеля, измерительный мост для определения расстояния до участка с пониженным сопротивлением изоляции всех типов кабелей, измерения сопротивления изоляции, сопротивления шлейфа и электрической емкости кабеля, определения омической асимметрии, а также работу в режиме импульсного рефлектометра, предназначенного для определения расстояний до мест сосредоточенных неоднородностей.

Приборы ИРК-ПРО Гамма имеет 5 моделей: ИРК-ПРО Гамма, ИРК-ПРО Гамма DSL, Сигма DSL, Рефлектометр Гамма, MTDR GAMMA STREAM

Модель ИРК-ПРО Гамма содержит измерительный мост и рефлектоме тр.

Модель ИРК-ПРО Гамма DSL, помимо измерительного моста и рефлектометра, содержит измеритель частотных параметров кабельных линий для измерения в полевых и стационарных условиях параметров симметричных кабелей связи.

Модель СИГМА DSL является удаленным генератором нормированных аналоговых (гармонических) электрических испытательных сигналов для измерения рабочего затухания участка симметричного кабеля, измерения уровня переходного влияния на дальнем и ближнем конце кабеля, построения амплитудно-частотной характеристики (АЧХ).

Модель Рефлектометр Гамма имеет только режим рефлектометра. Управление измерениями происходит с помощью кнопочной клавиатуры и сенсорного экрана.

Модель MTDR GAMMA STREAM, как и модель Рефлектометр Гамма, является рефлектометром для определения расстояний до мест сосредоточенных неоднородностей. Управление измерениями выполняется только с помощью сенсорного экрана. В качестве дополнительной опции в прибор везроено измерительное устройство (приемник), обеспечивающее (при получении сигнала от удаленного генератора) измерение вторичных электрических параметров кабеля.

По условиям эксплуатации приборы кабельные удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94, с расширенным диапазоном рабочих температур от минус 10 до +50°С.

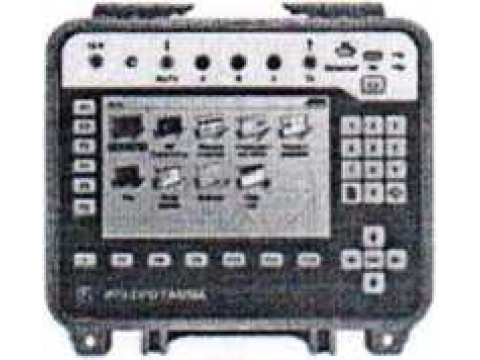

Общий вид моделей приборов и схема пломбирования от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.                              .. ..

ИРК-ПРО Гамма

Сигма DSL

ИРК-ПРО Гамма DSL

Рефлектометр Гамма

Рисунок 1 Общий вид моделей приборов

MTDR GAMMA STREAM

ИРК-ПРО Гамма РК-ПРО Гамма DSL Рефлектометр Гамма

Пломба

Рисунок 2 Вид приборов сзади

MTDR GAMMA STREAM

Сигма DSL

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), Программное обеспечение (ПО)

встроенное, с управляющими функциями.

Идентификационные данные (признаки) ПО указаны в таблице:

Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе «С» по МИ 3286-2010. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям измерителей, включая процессор, защищен конструкцией измерителей и этикеткой. Модификация ПО возможна только на п иятии изготовителя.

Метрологические и технические ха

Лист № 3

Всего листов 7

Лист № 4

Всего листов

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону измерителя в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом МП 0876-0026-2014 "Приборы кабельные ИРК-ПРО Гамма, модели ИРК-ПРО Гамма, ИРК-ПРО Гамма DSL, Сигма DSL, Рефлектометр Гамма, MTDR GAMMA STREAM. Методика поверки", утвержденном ФГУП ЦНИИС в июне 2014 г.

Основные средства поверки:

- магазины сопротивлений: Р4002: 0,01 - 100 МОм, КТ 0,1; Р40103: 1 МОм -10 ГОм, КТ 0,1; Р40104: диапазон 100 - 1000 МОм, КТ 0,1, Р4831: 0,01 - 110 000 Ом, КТ 0,02;

- магазин емкостей Р5025: 100 пФ - 100 мкФ, класс 0,1;

- вольтметр переменного тока B3-63: 20 Гц - 10 МГц; (0,01-100) В, погрешность в используемом диапазоне частот 0,2+0,008( (UK / Ux) - 1) %;

- частотомер электронно-счетный 43-63/1: 0,1 Гц - 1500 МГц, ±5-10'7f± 1 ед. счета.

- генератор сигналов высокочастотный Г4-158, диапазон частот 10 кГц - 100 МГц, погрешность установки частоты ±0,001 %, напряжения 1 В: ±0.5 дБ

Сведения о методах измерений

Руководства по эксплуатации моделей ИРК-ПРО Гамма, ИРК-ПРО Гамма DSL, Сигма DSL, Рефлектометр Гамма, MTDR GAMMA STREAM.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Технические условия ТУ 4221-026-40720371-14.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции (средств связи) установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере с
