Счетчики электрической энергии статические "Меркурий 204", "Меркурий 208", "Mercury 204", "Mercury 208", "Меркурий 234", "Меркурий 238", "Mercury 234", "Mercury 238"

Номер в ГРСИ РФ:	РБ 03 13 7408 20
Раздел:	Средства измерений электрических величин [13]
Категория:	Счетчики электроэнергии
Производитель / заявитель:	ООО «НПФ «Моссар», г. Маркс, Саратовская обл.

Скачать

Описание типа РБ 03 13 7408 20 [2020-04-29]

rb-03-13-7408-20_2020-04-29.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной мощности, коэффициентов мощности, частоты, напряжения и силы тока, а также для измерения параметров качества электрической энергии (далее - ПКЭ) в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных и трехфазных электрических сетях переменного тока частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7408 20
Наименование	Счетчики электрической энергии статические "Меркурий 204", "Меркурий 208", "Mercury 204", "Mercury 208", "Меркурий 234", "Меркурий 238", "Mercury 234", "Mercury 238"
Год регистрации	2020
Номер сертификата	13177
Дата регистрации	2020-01-30
Срок действия	2024-08-19
Получатель сертификата	ООО "НПФ "Моссар", г. Маркс Саратовской обл., Российская Федерация (RU)

Производитель / Заявитель

ООО "НПФ "Моссар"

Адрес: пр. Ленина, 111, 413090, г. Маркс, Саратовская обл.

Контакты: тел./факс: +7 (845-67) 5-54-39

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверку для Республики Беларусь проводить по РЭ1 26.51.63.130-061-89558048-2018, утвержденному в 2019 г.
Признание поверки	Первичная при выпуске из производства, проводимой Саратовским ЦСМС (аттестат аккредитации - №RA.RU. 311232, шифр поверительного клейма - ВУ) (НТК №01-20). Первичная при выпуске из производства, проводимой ООО "НПК "Инкотекс", г. Москва (аттестат аккредитации - №RA.RU. 311641, шифр поверительного клейма - ГЯР) (НТК №01-20).

Поверители

Скачать

Описание типа РБ 03 13 7408 20 [2020-04-29]

rb-03-13-7408-20_2020-04-29.pdf

Скачать

Описание типа

Назначение Описание IIрограммное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия счётчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.

Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.

Каналы учета активной и реактивной энергии прямого и обратного направлений представлены в таблице 1.

Табл и ца 1 - Каналы учета счетчиков

Наименование канала учета	Двунаправленный учет		Однонаправленный учет
Наименование канала учета	С учетом знака	По модулю	С учетом знака	По модулю
А+	А1+А4	А1+А2+АЗ+А4	А1+А4	А1+А2+АЗ+А4
А-	А2+АЗ	0	-	-
R+	RI+R2	R1+R3	R1	R1+R3
R-	R3+R4	R2+R4	R4	R2+R4
R1	R1	R1+R3	R1	R1+R3
R2	R2	0	0	0
R3	R3	0	0	0
R4	R4	R2+R4	R4	R2+R4

А+ (R+) - активная (реактивная) энергия прямого направления;^

А-, R— активная (реактивная) энергия обратного направледгия; ■

Al, А2, АЗ, А4 (RI, R2. R3, R4) - активная (реактивная) ёоставляюизие энергии

первого, второго, третьего и четвертого квадрантов соо тветствен но у— По каналам учета А+. А-, R+, R- возможно отображение учтеннсж-»нергииы профилей мощности, формирование импульсов на импульсном выходе_______

цение

4<i-

Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 ...° до 90 ...° и от 270 ...° до 360 ...°, реактивной энергии - от 0 ...° до 90 ...° и от 90 ...° до 180 ...°.

Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90 ...° до 180 ...° и от 180 ...° до 270 ...°, реактивной энергии -от 180 ...° до 270 ...° и от 270 ...° до 360 ...°.

Счетчики выпускаются следующих модификаций: «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238», отличающихся работой в различных электрических сетях, различными условиями эксплуатации, а также наличием или отсутствием встроенного дисплея и возможностью комплектации выносным дисплеем.

Счетчики модификаций «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208» (далее - однофазные счетчики) предназначены для работы в однофазных электрических сетях переменного тока частотой 50 Гц.

Счетчики модификаций «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - трехфазные счетчики) предназначены для работы в трехфазных трех- и четырехпроводных электрических сетях переменного тока частотой 50 Гц.

Счетчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Счетчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» предназначены для эксплуатации внутри и снаружи помещений, в том числе, с установкой на опоры линий электропередачи.

Счетчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» имеют встроенный дисплей для отображения измеряемых параметров, счетчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» не имеют встроенного дисплея и могут комплектоваться выносным дисплеем для отображения измеряемых параметров.

Счетчики каждой из модификаций имеют исполнения, отличающиеся поминальным напряжением, номинальным (базовым) и максимальным током, классом точности, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением. Структура кода счетчиков приведена в таблице 2.

Счетчики обеспечивают измерение параметров:

учтенная активная и реактивная энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;

мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений (для трехфазных счетчиков);

мгновенные (за один период частоты сети) и усредненные значения фазного напряжения (для однофазных счетчиков);

мгновенные (за один период частоты сети) и усредненные значения фазных токов (для трехфазных счетчиков);

мгновенные (за один период частоты сети) и усредненные значения токов фазы, нейтрали и их разницы (для однофазных счетчиков);

значения фазных и суммарной активной, реактивной и полной мощностей (для

трехфазных счетчиков);

значения активной, реактивной и полной мощностей (для однофазных счетчиков);

фазных и суммарного коэффициентов мощности (для трехфазных

значения счетчиков);

значения значения значения

значения температуры внутри счетчика (контрольный, метрологически н ено рм и ро ванный параметр);

значения коэффициентов несимметрии фазных напряжений;

показатели качества электроэнергии (положительное и отрицательное отклонение напряжения, и частоты, длительность и глубина провала напряжения, длительность перенапряжения и коэффициент перенапряжения, значения напряжений симметричных составляющих);

текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;

- время работы (наработка) счетчика.

Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:

дата и время вскрытия клеммной крышки;

дата и время вскрытия корпуса прибора учета;

дата последнего перепрограммирования (включая фиксацию факта связи со счетчиком, приведшего к изменению данных);

изменение направления перетока мощности;

дата и время воздействия сверхнормативного магнитного воздействия; отклонение напряжения в измерительных цепях от заданных пределов; отключение и включение счетчика (пропадание и восстановление напряжения); отсутствие напряжения при наличии тока в измерительных цепях с конфигурируемыми порогами (для трехфазных счетчиков);

нарушение фазировки (для трехфазных счетчиков);

инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;

результаты непрерывной самодиагностики;

изменение текущих значений времени и даты при синхронизации времени.

Глубина хранения журналов событий составляет 10 событий каждого типа при работе по протоколу «Меркурий» и не менее 256 событий в каждом журнале при работе по протоколу «СПОДЭС/DLMS» с разделением событий по журналам в соответствии со спецификацией протокола «СПОДЭС/DLMS». Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счетчиков.

Счетчики обеспечивают хранение в энергонезависимой памяти:

два профиля активной и реактивной мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения нс менее 123 суток при времени интегрирования 60 минут;

- тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом (для трехфазных счетчиков - включая пофазный учет), в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;

- измерительные данные, параметры настройки, встроенное ПО.

Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы). Счетчики содержат от 2 до 4 независимых интерфейсов связи в соответствии с модификацией по таблице 2. Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счетчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ 61107-2011. Обмен данными по всем интерфейсам может производиться одновременно и независимо друг от друга, включая оптопорт. Обмен данными по интерфейсам связи осуществляется по протоколу СПОДЭС на основе и в соответствии с IEC 62056 DLMS/COSEM или по протоколу «Меркурий». Выбор протокола осуществляется программно. по

протоколу СПОДЭС / DLMS счетчики совместимы с ПО ИВК «Пирамида 2.0» и

Счетчики имеют защиту от несанкционированного доступа к данным Яс/ иЦп^феисцм.

I (Государственный реестр) I Ч I средств измерений I I! U \ Республики Беларусь / П \ \Яяя документов/ //

Наличие событий несанкционированного доступа (включая магнитное воздействие), нарушения ПКЭ, диагностики, самодиагностики индицируется на ЖКИ счетчика.

Счетчики имеют возможность управления нагрузкой с помощью встроенного силового реле и с помощью управления внешним устройством отключения.

кода счетчиков

Таблица 2 -

Меркурий

234

ART М 2

-XX

DPOKxBHW

RLxGxEFxC

RLxGxEFxCQx

Mercury

Торговая мар Меркурий -Mercury - дл

204

208-

234

238-

ка

зля п

я про

М - на А - учет акти! R - учет реакз Т - встроен нь однофазный однофазный - трехфазный трехфазный

эодаж с русскс даж с англоязь

двун личи ЭНОЙ

ивно й тар счетч счетч :четч :четч

>языч 1ЧНОЙ

Функциональна D - протокол С Р - расширеннь О - встроенное Кх - многофун В - подсветка > Н - наличие из W - наличие вь

-XX - код н аправленный уч е отсека для см с энергии й энергии ификатор ик, корпус ДЛЯ ) ик, корпус для 1К, корпус ДЛЯ у 1К, корпус ДЛЯ н

ной торговой м торговой марк

Тип встроенное R - RS485;

Lx - PLC(L2-PL Gx - GSM(G, G5-NBIOT);

E - Ethernet TX Fx - RF(F03-Zig Аура, F07- LoR< C-CAN

>ie возможности ПОДЭС/DLMS; le программные силовое реле от кциональные вх ККИ;

мерительного эл (косного диспле оминального то ет

иных модулей

остановки в пом< (дружной устанс становки в поме аружной устано

зркой;

эй

Тип сменного модуля:

R - RS485;

Lx - PLC (L2-PLCII, L4-PRIME, L5-G3PLC);

Gx - GSM (G, G1-GSM\GPRS, G3-UMTS 3G, G4-LTE 4G, G5-NB1OT);

E - Ethernet TX;

Fx - RF(F03-Zigbee, F04-LoRaWAN Лартех, F05-ISM868, F06-Aypa360, F07- LoRaWAN Вега. Р08-Комета, F09-XNB);

C-CAN;

Qx - многофункциональный модуль разделитель кода

о интерфейса:

СП, L4-PRIME, L5-G3PLC);

G1-GSM\GPRS, G3-UMTS 3G, G4-LTE 4G,

bee, F04-LoRaWAN Лартех, F05-ISM868, F06-1WAN Вега, Е08-Комета, F09-XNB);

функции;

ключения; эды/выходы;

емента в цепи нейтрали;

я в комплекте поставки;

ка, напряжения, класса точности по таблице 3

гщении, в шкафу, в щитке

вки

тении, в шкафу, в щитке

вки

Примечания:

* - отсутствие буквы кода означает отсутствие соответствующей функции;

* * - при наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счетчика и наносится только на упаковку счетчика

* ** - модификации счетчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-изготовителя

Допускается замена батареи энергонезависимого питания на объекте эксплуатации без

вскрытия корпуса и нарушения заводских и поверочных пломб счетчиков.

Код, определяющий номинальный ток (для счетчиков трансформатора базовый ток (для счетчиков прямого включения), максимальный том/ i напряжение, а также возможные варианты классов точности приведены в табпий

и (админ аг

ия), 4юе

Счетчики с кодами -01, -02, -08, -09 по таблице 3 являются счетчиками прямого включения по току, остальные счетчики являются счетчиками трансформаторного включения по току.

Таблица 3 - Коды тока и напряжения

Код	Номинальный (базовый) / максимальный ток ЦоМвУЪакс, А	Номинальное напряжение, В	Класс точности
-00	5/10	57,7 для однофазных счетчиков 3x57,7/100 для трехфазных счетчиков	0,2S/0,5 0,5S/l
-01	5/60	230 для однофазных счетчиков 3x230/400 для трехфазных счетчиков	0,5/1 1/2
-02	5/100	230 для однофазных счетчиков 3x230/400 для трехфазных счетчиков	0,5/1 1/2
-03	5/10	230 для однофазных счетчиков 3x230/400 для трехфазных счетчиков	0,2S/0,5 0,5S/l
-04	1/10	57,7 для однофазных счетчиков 3x57,7/100 для трехфазных счетчиков	0,2S/0,5 0,5S/l
-05	1/10	230 для однофазных счетчиков 3x230/400 для трехфазных счетчиков	O,2S/O,5 0.5S/1
-06	1/2	57,7 для однофазных счетчиков 3x57,7/100 для трехфазных счетчиков	0,2S/0,5 0,5S/l
-07	1/2	230 для однофазных счетчиков 3x230/400 для трехфазных счетчиков	0,2S/0,5 0,5S/l
-08	5/80	230 для однофазных счетчиков 3x230/400 для трехфазных счетчиков	0,5/1 1/2
-09	10/100	230 для однофазных счетчиков Зх230/400 для трехфазиых счетчиков	0,5/1 1/2
Примечание: Для счетчиков активной энергии прямого включения класса точности 0,5 (код -01, -02, -08, -09) требования ГОСТ 31819.21-2012 не установлены. Для этих счетчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.21-2012, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, соответствуют требованиям ГОСТ 31819.21-2012 для счетчиков класса точности 1.0 с коэффициентом 0,5.

Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммные крышки счетчиков

выполнены из прозрачного пластика для контроля несанкционированного^тай^юф измерительным и интерфейсным цепям. (([ '

НИЯ к

(цеся 11

Счетчики имеют светодиодные индикаторы функциониров&^^одаи II I средств измерений одновременно индикаторами импульсов учета электроэнергии. \\ \ республики ыам

\\ \Дш докуимж*/

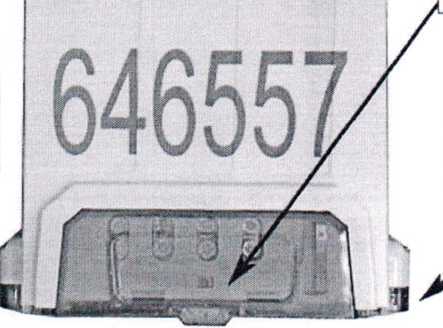

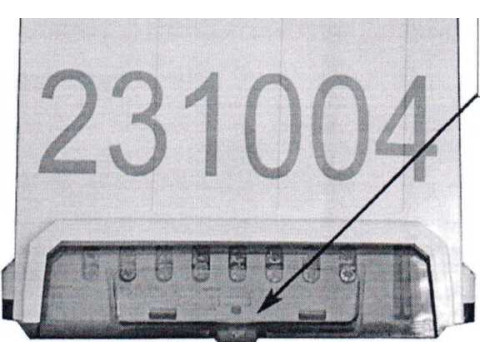

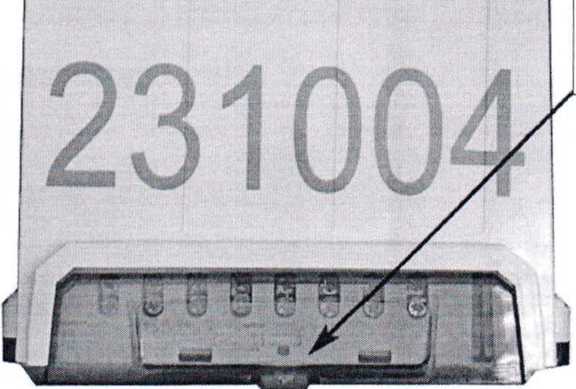

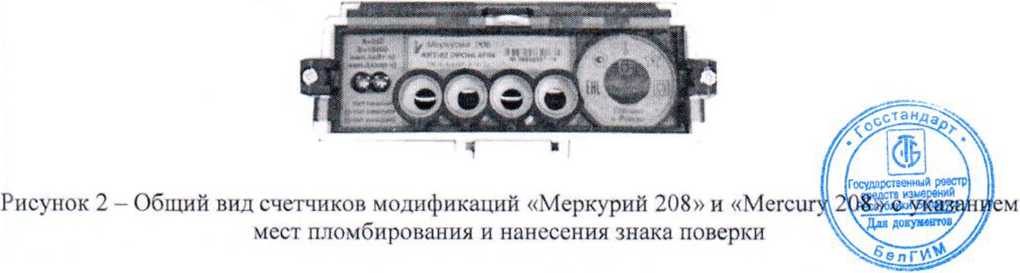

Общий вид счетчиков с указанием мест пломбирования и нанесения знака поверки приведены на рисунках 1 - 4. Знак поверки наносится давлением на навесную пломбу.

Место пломбирования поверителя

Место пломбирования предприятия-изготовителя

Место пломбирования эксплуатирующей организации

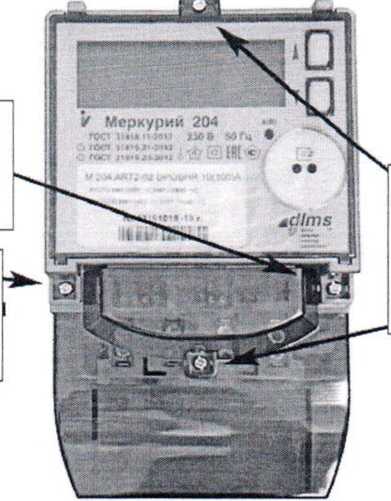

Рисунок 1 - Общий вид счетчиков модификаций «Меркурий 204» и «Mercury 204» с указанием мест пломбирования и нанесения знака поверки

Место пломбирования эксплуатирующей организации

Место пломбирования поверителя

Место пломбирования предприятия-изготовителя

Место пломбирования поверителя

Место пломбирования эксплуатирующей организации

Место пломбирования предприятия-изготовителя

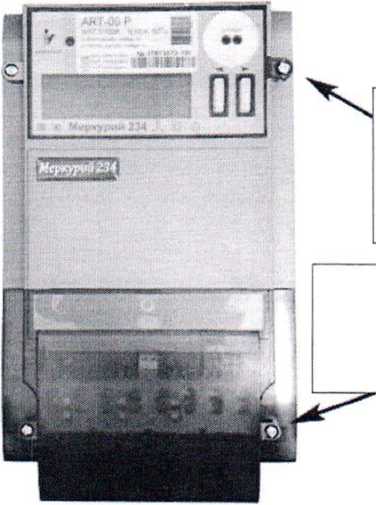

Рисунок 3 - Общий вид счетчиков модификаций «Меркурий 234» и «Mercury 234» с указанием мест пломбирования и нанесения знака поверки

Место пломбирования предприятия-изготовителя

Место пломбирования э кс п л у ати ру ю ще й организации

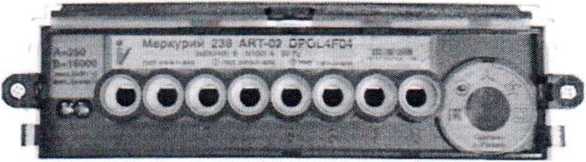

Рисунок 4 - Общий вид счетчиков модификаций «Меркурий 238» и «Mercury 238» с указанием мест пломбирования и нанесения знака поверки

Для докумевто*

Государственный реестр средств измерений Республики Беларусь

IIрограммное обеспечение

В счетчиках используется встроенное в микроконтроллер программное обеспечение (далее - ПО), соответствующее конкретной модификации счетчика.

НО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16).

ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе и не может быть считано со счетчиков. Идентификационные данные ПО приведены в таблице 4.

Таблица 4 - Идентификационные данные встроенного ПО счетчиков____

Наименование	Для модификаций	Значение
Идентификационное наименование встроенного ПО *	«Меркурий 204», «Mercury 204»	М204 1000 codeOO 00.txt
	«Меркурий 208», «Mercury 208»	М208 1300 codeOO 00.txt
	«Меркурий 234», «Mercury 234»	М204 900_code00 00.txt
	«Меркурий 238», «Mercury 238»	M204 1200 codeOO 00.txt
Номер версии (идентификационный номер встроенного ПО), не ниже	«Меркурий 204», «Mercury 204»	10.0.0 00 00
	«Меркурий 208», «Mercury 208»	13.0.0 00 00
	«Меркурий 234», «Mercury 234»	09.0.0_00_00
	«Меркурий 238», «Mercury 238»	12.0.0 00 00
Ии ф ро вой и де нти ф и като р встроенного ПО (CRC16) **	«Меркурий 204», «Mercury 204»	0xlC77
	«Меркурий 208», «Mercury 208»	0x51AE
	«Меркурий 234», «Mercury 234»	0x7EF5
	«Меркурий 238», «Mercury 238»	0x79E7
Примечания: * - идентификационное наименование ПО имеет вид: MAAA_BBB_codeCC_DD, где: ААА - код счетчика; ВВВ - версия метрологически значимого ПО; СС - версия метрологически незначимого (прикладного) ПО; DD - подверсия метрологически незначимого (прикладного) ПО. * * - цифровой идентификатор встроенного ПО (CRC16) приведен для базовых версий метрологически незначимого (прикладного) ПО (codeOO OO).

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий», в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012. Основные метрологические и технические характеристики счётчиков представлены в таблицах 5 - 12.

Габлица 5 - Метрологические характеристики при измерении активной энергии, активной и полной мощности прямого и обратного направления для счётчиков класса точности 0,2S и 0,58

Значение тока для счетчиков	Значение напряжения	Коэффициент мощности COS ф	Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности
Значение тока для счетчиков	Значение напряжения	Коэффициент мощности COS ф	0,2S	0,5S
Для однофазных счетчиков и для трехфазных счетчиков при симметричной наг				рузке
0,01 /<0,05/„ол,	ном	1,0	±0,4	±1,0
0,05'1цом < I < /макс	UНОМ	1,0	±0,2	±0,5
0,021нол,<1<0А0/ном	UHCM	0,5 (инд.) 0,8 (емк.)	±0,5	±1,0
0,10 ’ Ihom — I — /макс	Uhom	0,5 (инд.) 0,8 (емк.)	±0,3	±0,6
Для трехфазных счетчиков при однофазной нагрузке
0,05 ’ До)/ < / < /макс	UНОМ	1,0	±0,3	±0,6
0,1 0 Ihom — I — /макс	"Uhom	0,5 (инд.)	±0,4	±1,0

Таблица 6 - Метрологические характеристики при измерении активной энергии, активной и полной мощности прямого и обратного направления для счётчиков класса точности 0,5 и 1,0

Значение тока для счетчиков		Значение напряжения	Коэффициент мощности COS ф	Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности
прямого включения	трансформаторного включения
прямого включения	трансформаторного включения			0,5	1
Для однофазных счетчиков и для трехфазных счетчиков при симметричной нагрузке
0,05/б</<0,10/6	0,02 /нам<7< 0,057,™	UhOM	1,0	±0,75	±1,5
0,10 /б< I < /макс	0,05 "1ном < / < /макс	и ном	1,0	±0,5	±1,0
0,10/б</<0,20/6	ЪЛ51НОМ<1<П,\П1НОМ	Uном	0,5 (инд.) 0,8 (емк.)	±0,75	±1,5
0,201б<1<1макс	0,10/ном < I < 1макс	[Iном	0,5 (инд.) 0,8 (емк.)	±0,5	±1,0
Для трехфазных счетчиков при однофазной нагрузке
0,1 О'/,} < / < 1макс	$$5 1„Ом — I — /макс	О НОМ	1,0	±1,0	±2,0
0,201б<1<1макс	0,1 0 ’ 1цом — I — /макс	Uhom	0,5 (инд.)	±1,0	±2,0

Таблица 7 - Метрологические характеристики при измерении реактивной энергии и мощности прямого и обратного направления

Значение тока для счетчиков		Значение напряжения	Коэффициент мощности sin ф (при индуктивной или емкостной нагрузке)	Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности
прямого включения	трансформаторного включения
прямого включения	трансформаторного включения			0,5	1	2
Для однофазных счетчиков и для трехфазных счетчиков при симметричной нагрузке
0,057б</<0,107б	0,027на„< 1 < 0,05'1нсш	VMOM	1,00	±0,8	±1,5	±2,5
(Ш1б<1<1макс	0,05'1иом < / < 1макс	Uном	1,00	±0,5	±1,0	±2,0
0,107б</< 0,20- 1б	0,057„0,„^/< 0,107„ОЛ,	Uнам	0,50	±0,8	±1,5	±2,5
0,20 7,5 < / < 1Макс	0,10’ 1НОЛ1 < 1 < /макс	Uном	0,50	±0,5	±1,0	±2,0
0,20 /б < / < 1макс	0,107„ол, < 1 < /макс	Uном	0,25	±0,8	±1,5	±2,5
Для трехфазных счетчиков при однофазной нагрузке
0,107б</< 1макс	0,05 /ном — / — /макс	Uном	1,00	±0,8	±1,5	±3,0
№1б<1<1маКС	0,107ном < I < /макс	Uном	0,50	±0,8	±1,5	±3,0

Таблица 8 - Метрологические характеристики счетчиков при измерении параметров сети переменного тока

Наименование характеристики	Диапазон измерений	Номинальное значение *	Пределы допускаемой погрешности: абсолютной (А), относительной (5)
Частота переменного тока, Гц	от 45,0 до 55.0	50 Гц	±0,02 Гц (А)
Среднеквадратическое значение фазного и между фазного (линейного)напряжения переменного тока, напряжения прямой, обратной и нулевой последовательности, В	(от 0,7 до 1,2)-С/н<м<*	57,7 В или 230 В	±0,5 % (3)
Среднеквадратическое значение фазного переменного тока для счетчиков класса точности 0,2S и 0,5S, А	О Г 0,027ИОЛ( ДО /макс	/ном ~ 1 А или /ном 5 А	+	0,5 +■ 0,005		О'1)	'1(8)
С редпеквадратическое значение фазного переменного тока для счетчиков класса точности 0,5 и 1,0, А	от 0,05 7б до 1б	/б=5 А или 1б= 10 А	±		1 + 0,01	г”1)] Vx Л (8)
	ОТ /б ДО /макс	1б=5 А или /б = 10 А	±	\|о,6 + 0,011			(5)

Примечание - * - номинальное фазное напряжение 57,7 В или 230 В, номинальный (базовый) ток 1 А, 5 А или 10 А, в зависимости от модификации по таблице 3.

1аблица 9 - Метрологические характеристики при измерении показателей качества

электрической энергии

Наименование характеристики	Диапазон измерений	Пределы допускаемой погрешности: абсолютной (Л), относительной (8)
_______________ Параметры измерения отклонения частоты
Отклонение частоты А/ Гц	от 45 до 55	±0,02 Гц (А)
Параметры измерения отклонения напряжения
I (оложительное отклонение напряжения 8Ц+), % от UH0M	от 100 до 120	±0,5 % (А)
Отрицательное отклонение напряжения 5Ц.), % от UHOm	от 20 до 100	±0,5 % (А)
У стан ови в шееся отклонен и е напряжения 8ЦУ), % от UH0M	от 20 до 120	±0,5 % (А)
Параметры измерения провалов напряжения и перенапряжений
Глубина провала напряжения bUn, % ОТ IJ ном	от 10 до 100	±1,0 % (А)
Коэффициент перенапряжения Кпсри, ° О Г Uhom	от 100 до 150	±1,0 % (А)
Длительность провала, прерывания, перенапряжения 8ТП, 8Тпер и, периодов сети	от 1 периода сети	±2 (А)

Таблица 10 - Максимальные значения

токов счётчиков

Класс точности при измерении активной/ реактивной энергии	Номинальное напряжение (UM0M), В	Номинальный (базовый)/ максимальный ток А/ОЛ1 (Zs)/ Гчакс, А	Стартовый ток (чувствительность), мА
Для однофазных счетчиков
1/2	230	5 (60)	20 (0,004 /б)
1/2	230	5(60)	40 (0,004 16)
1/2	230	5 (80)	20 (0,0025 /б)
1/2	230	10(100)	40 (0,004 /б)
Для трехфазных счетчиков
0,2S/0,5	3x57,7/100	5/10	5 (0,001 1ном)
0,58/1	3x57,7/100	5/10	5(0,0017яам)
0,5/1	3x230/400	5/60	10 (0,002 /б)
1/2	3x230/400	5/60	20 (0,004-Л)
0,5/1	3x230/400	5/100	10 (0,002 /б)
1/2	3x230/400	5/100	20 (0,004 /б)
0,2S/0,5	3x230/400	5/10	5 (0,001 •/„<,.„)
0,5S/l	3x230/400	5/10	5 (0,001 •/„„,„)
0,2S/0,5	3x57.7/100	1/10	1 (0,001 /иам)
0,5S/l	3x57,7/100	1/10	1 (0,001 /МОЛ()
0,2S/0,5	3x230/400	1/10	1 (0,001 1ном)
0,5S/l	3x230/400	1/10	1 (0,001 /нам)
0,2S/0,5	3x57,7/100	1/2	1 (0,001 1ном)
0.5S/1	3x57,7/100	1/2	1 (0,001 /ИОА/)
0,2S/0,5	3x230/400	1/2	1 (0,001 '1ном)
0,5S/l	3x230/400	1/2

ГоОД^ствдниий реестр) I К2,*^ий j \ Реслубликя Беларусь / \Для До^умептов/

Таблица 11 - Постоянная счетчиков

Код исполнения счетчика	Постоянная счетчиков в режиме телеметрия/поверка, имп./(кВтч) [имп./(квар-ч)] *
-00	5000/160000
-01	500 или 1000/32000
-02	250 или 1000/16000
-03	1000/160000
-04	5000/160000
-05	1000/160000
-Об	5000/160000
-07	1000/160000
-08	500 или 1000/32000
-09	250 или 1000/32000
Примечание - * - значение постоянной счетчиков с кодом -01, -02, -08, -09 (250, 500, 1000) определяется при заказе счетчика, задается на предприятии-изготовителе и указывается на лицевой панели и в формуляре счетчика.

Таблица 12 - Технические характеристики

Наименование характеристики	Значение
Активная мощность, потребляемая каждой цепью напряжения счетчиков, Вт, не более: - для модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» - для модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238»	1 2
Полная мощность, потребляемая каждой цепью напряжения счетчика, В'А, не более	9
Активная (полная) мощность, потребляемая цепями напряжения счетчика при наличии модема, в том числе в сменном модуле (наличие одного из индексов «RLxGxEFxCQx» в названии счетчика), Вт (В А), не более	6(30)
Полная мощность, потребляемая каждой цепью тока счетчика, В-А, не более	0,1
Точность хода часов, с/сут, не хуже: - в нормальных условиях - в диапазоне рабочих температур	±0,5 ±5,0
Точность хода часов при отключенном питании, с/сут, не хуже	±5
Габаритные размеры (высотахширинахдлина), мм, не более: - для модификаций «Меркурий 204», «Mercury 204» - для модификаций «Меркурий 208», «Mercury 208» - для модификаций «Меркурий 234», «Mercury 234» со сменными модулями - для модификаций «Меркурий 234», «Mercury 234» без сменных модулей - для модификаций «Меркурий 238», «Mercury 238»	206x131x72 182x154x57 288,5x173,5x78 288,5x173,5x65 181,5x218x68,2
Масса, кг, не более: - для модификаций «Меркурий 204», «Mercury 204» - для модификаций «Меркурий 208», «Mercury 208» - для модификаций «Меркурий 234», «Mercury 234» со сменными модулями - для модификаций «Меркурий 234», «Mercury 234» без сменных модулей - для модификаций «Меркурий 238», «Mercury 238»	0,95 1,0 1,6 1,5 1,35

Продолжение таблицы 12

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре окружающего воздуха +30 °C, %, не более	от +21 до +25 от 30 до 80
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +30 °C, %, не более	от -45 до +70 90
Степень защиты корпуса счетчиков по ГОСТ 14254-2015, не ниже: - для модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» - для модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238»	ТР51 или IP 54 IP 54
Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий - параметры настройки и встроенное ПО	5 на весь срок службы счетчиков
Средняя наработка на отказ, ч, не менее	320 000
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на панель счётчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплектность счетчиков приведена в таблице 13.

Таблица 13 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии статический «Меркурий 204» или «Меркурий 208» или «Mercury 204» или «Mercury 208» или «Меркурий 234» или «Меркурий 238» или «Mercury 234» или «Mercury 238» в потребительской таре	в соответствии с модификацией	1 шт.
Выносной дисплей (при наличии в комплекте со счетчиком)	АВЛГ.467859.003	1 шт.
Программное обеспечение «Конфигуратор счетчиков Меркурий» на физическом носителе	-	1 шт.*
Руководство по эксплуатации	РЭ 26.51.63.130-061 -89558048-2018	1 экз.
Формуляр	ФО 26.51.63.130-061 -01 -89558048-2018 или ФО 26.51.63.130-061-03-89558048-2£^сН	1 экз.
Методика поверки	РЭ 1 26.51.63.130-061 -89558048-Ж/

Государственный реестр] средств измерений • \ Республики Беларусь / \Для документов/

Примечание - * - Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счетчиков.

Допускается по согласованию с эксплуатирующей организацией поставка руководства по эксплуатации, методики поверки и программного обеспечения в электронном виде с помощью размещения их в сети Интернет на сайте www.incotex.com

Поверка

осуществляется по документу РЭ1 26.51.63.130-061-89558048-2018 «Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Методика поверки», утверждённому ООО «ИЦРМ» 31.05.2019 г.

Основные средства поверки:

установка поверочная универсальная УППУ-МЭ 3.1 К (регистрационный номер в Федеральном информационном фонде № 39138-08);

секундомер СОСпр-2б-2 (регистрационный номер в Федеральном информационном фонде 11519-11);

частотомер электронно-счетный 43-63 (регистрационный номер в Федеральном информационном фонде 9084-83).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счётчиков.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть И. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22 Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ТУ 26.51.63.130-061-89558048-2018 Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Технические условия

[Государственный реестр] I средств измерений 1 \ Республик Беларусь / \Для документов/
