Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5300
| Номер в ГРСИ РФ: | РБ 03 13 5517 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "МИРТЕК-инжиниринг", г. Гомель |
Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5300 (далее — ЭС), предназначены для измерения активной, реактивной и полной мощности, напряжения, силы переменного тока, частоты, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии в трехфазных сетях промышленного диапазона частот.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5517 20 |
| Наименование | Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5300 |
| Год регистрации | 2020 |
| Номер сертификата | 13343 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | ООО "Миртек-инжиниринг", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Миртек-инжиниринг"
Адрес: ул. Федюнинского, д. 11А, г. Гомель, 246144
Контакты: (+375 232) 26-10-11, info@mirtekgroup.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП. 2441-2014. |
Поверители
Скачать
|
Описание типа РБ 03 13 5517 20 [2019-08-12]
rb-03-13-5517-20_2019-08-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5517 20 [2015-04-14]
rb-03-13-5517-20_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5517 20 [2020-11-17]
rb-03-13-5517-20_2020-11-17.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5300 (далее — ЭС), предназначены для измерения активной, реактивной и полной мощности, напряжения, силы переменного тока, частоты, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии в трехфазных сетях промышленного диапазона частот.
Область применения ЭС - поверочные и испытательные лаборатории предприятий и метрологических служб. Поверка, калибровка средств измерений как самостоятельно, так и в составе поверочных установок и комплексов. Использование в качестве эталонов при проведении метрологического контроля средств измерений.
Описание
Принцип действия ЭС основан на аналого-цифровом преобразовании сигналов напряжения и тока в массив мгновенных значений и последующей цифровой обработке результатов измерений цифровым сигнальным процессором.
При фазных напряжениях от 40 до 300 В, в зависимости от режима работы, ЭС обеспечивает:
- измерение фазных или линейных напряжений;
- измерение силы фазных токов;
! трехсраз-
- измерение активной и реактивной мощностей в однофазных и ных трех- и четырехпроводных цепях;
- преобразование измеренных активной и реактивной мощностей в частоту следования импульсов на частотном выходе;
- измерение частоты тока основной гармоники.
В качестве справочных, на дисплее ЭС, отображаются результаты измерения следующих величин:
- полной мощности в однофазной и в трехфазной цепях;
- коэффициентов мощности в каждой из фаз и трехфазного коэффициента мощности;
- углов сдвига фазы основных гармоник сигналов напряжения относительно основных гармоник сигналов тока в каждой из фаз;
- а также всех измеряемых величин в диапазоне фазных напряжений свыше 300 до 480 В.
При применении совместно с дополнительными приборами, ЭС обеспечивают определение погрешностей измерения энергии однофазных и трехфазных трех- и четырехпроводных счетчиков активной и реактивной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 ГОСТ 31819.23-2012.
ЭС могут применяться в составе установок для поверки счетчиков электрической энергии и измерительных комплексов.
ЭС обеспечивают обмен информацией с внешним персональным компьютером по интерфейсу RS-232.
ЭС имеет пароль обеспечивающий защиту от несанкционированного доступа к внутреннему программному обеспечению в условиях эксплуатации.
Структура условного обозначения ЭС приведена на рисунке 1.
Основные технические характеристики ЭС приведены в таблице 2.
Метрологические характеристики ЭС приведены в таблице 3.
Область применения ЭС: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие счетчики электроэнергии и другие средства измерений.
Пример записи ЭС при их заказе и в документации другой продукции, в которой они могут быть применены, должен состоять из наименования ЭС, условного обозначения согласно рисунка 1:
«Счетчик электрической энергии эталонный МИРТЕК-МЕТРОЛОГИЯ -BY- 5300 -0,05».
Общий вид ЭС со стороны передней панели представлен на рисунке 2, со стороны задней панели - на рисунке 3. ЭС пломбируются в одном из верхних углов передней панели и в одном из верхних углов задней панели. Возможные места пломбирования показаны на рисунках стрелками.
МИРТЕК-МЕТРОГИЯ-BY-S XXX - X
«0,05»
- пределы допускаемых значений основной относительной погрешности измерения активной мощности и преобразования измеренной активной мощноети в частоту следования импульсов на частотном выходе ± 0,05 %;
- пределы допускаемых значений основной относительной погрешности измерения реактивной мощности и преобразования измеренной реактивной мощности в частоту следования им-пульсов на частотном выходе ±0,10 %
«300» - трехфазный ЭС
«МИР ГЕК-МЕТРОЛОГИЯ-ВУ-5» - условное обозначение типа ЭС
Рисунок 1 Структура условного обозначения ЭС

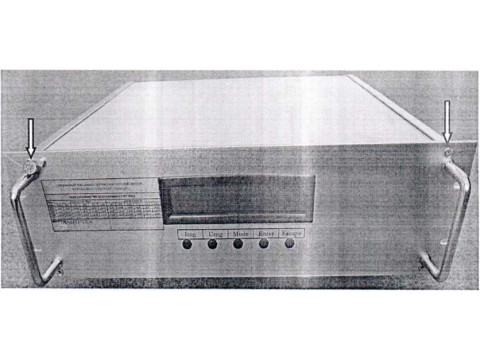

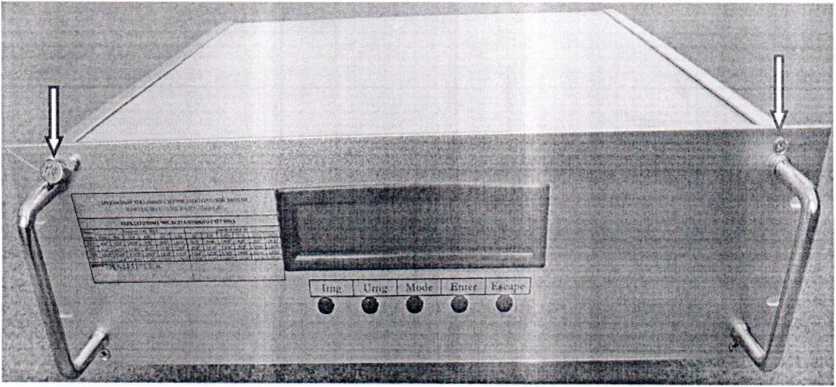

Рисунок 2 - Общий вид ЭС со стороны передней панели
RS-23?
FUSE
СОМ
1Q0A
10СА.
PoiU
1Ш1Н1Ц
F сом
100А
СОМ
)ШРТЕК

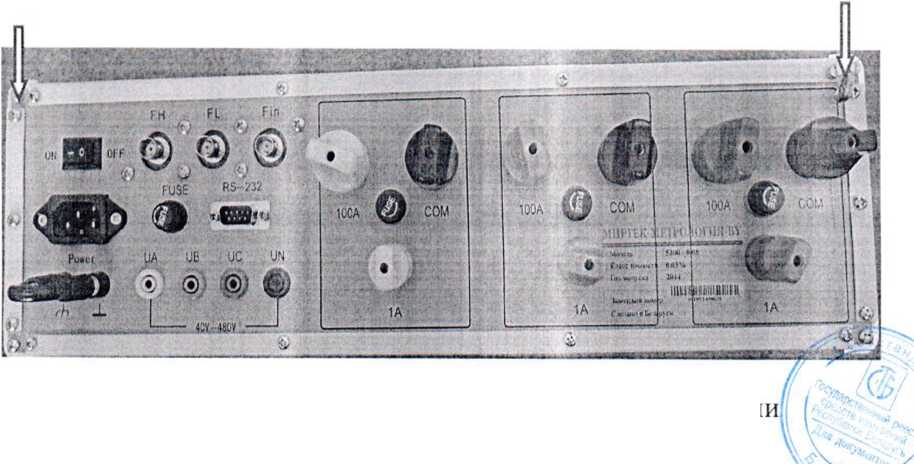

Рисунок 3
- Общий вид ЭС со стороны задней панели
Лист 3 листов 7
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики ЭС приведены в таблице 2. Метрологические характеристики ЭС приведены в таблице 3. Метрологические характеристики даны с учетом влияния на результаты измерений ПО.
Таблица 2 - Основные технические характеристики ЭС
|
Наименование характеристики и единица измерения |
Значение характеристики |
|
Диапазон входного фазного напряжения, В |
От 40 до 300 В вкл. |
|
Диапазон входного тока, А: |
От 0,01 до 120 |
|
Диапазон частоты входных напряжения и тока, Гц |
От 45 до 65 |
|
Диапазон углов сдвига фазы между фазными сигналами напряжения и тока, градус |
От 0 до 360 |
|
Диапазон значений коэффициента мощности |
От минус 1,0 до 1,0 |
|
Номинальное напряжение питающей сети, В |
230 В |
|
Диапазон напряжения питающей сети, В |
От 207 до 253 |
|
Номинальное значение частоты питающей сети, Гц |
50 |
|
Диапазон частоты питающей сети, Гц |
От 49,5 до 50,5 |
|
Мощность, потребляемая от сети питания, В А, не более |
20 |
|
Степень защиты обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP20 |
|
Габаритные размеры, мм, не более |
453 х 482 х 133 |
|
Масса, кг, не более |
9 |
Таблица 3 - Метрологические характеристики ЭС при фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos <р или sin <р, соответствующих мощности |
Диапазоны силы тока |
|
Пределы допускаемых значений основной относительной погрешности, не более, при: | |||
|
- измерении напряжения, 8U; |
± 0,05 % |
— |
— |
|
- измерении силы тока, 81; |
±0,10% |
— |
от 0,01 до 0,05 А |
|
± 0,05 % |
от 0,05 до 120 А |
продолжение таблицы 3
|
- измерении активной мощности в однофазной цепи и в трехфазных цепях при симметричных напряжении и нагрузке, 6Р; - преобразовании в частоту следования импульсов активной мощности, измеренной в однофазной цепи и в трехфазных цепях при симметричных напряжении и нагрузке, 5РЧ; |
±0,10% |) ±0,12% |
± 1,0 ± 0,5 инд. и емк. |
от 0,01 до 0,05 А |
|
±0,05%|} ± 0,06 % ±0,12% |
± 1,0 ± 0,5 инд. и емк. ± 0,25 инд. и емк. |
от 0,05 до 120 А | |
|
- измерении реактивной мощности в однофазной цепи и в трехфазных цепях при симметричных напряжении и нагрузке, 5Q; - преобразовании в частоту следова-ния импульсов реактивной мощности, измеренной в однофазной цепи и в трехфазных цепях при симметричных напряжении и нагрузке, 6Q4. |
±0,15 %” ± 0,20 % |
± 1,0 ± 0,5 инд. и емк. |
от 0,01 до 0,05 А |
|
± 0,10 %1) ±0,12 % ±0,18 % |
± 1,0 ±0,5 инд. и емк. ± 0,25 инд. и емк. |
от 0,05 до 120 А | |
|
Пределы допускаемых значений относительной погрешности при симметричном трехфазном напряжении и несимметричной (однофазной) нагрузке, при: |
От 0,5 до 1,0 и от минус 0,5 до минус 1,0 |
от 0,05 до 120 А | |
|
- измерении активной мощности, 5Р ]фн; |
1,5бР | ||
|
- измерении реактивной мощности, 5Q|0H; |
1,5-5Q | ||
|
- преобразовании измеренной активной мощности в частоту следования импульсов, бРщфн; |
1,5-5Рч | ||
|
- преобразовании измеренной реактивной мощности в частоту следования ИМПУЛЬСОВ, бОщфН- |
1,5 -5Q4 | ||
|
Разность между значениями погрешностей при симметричном трехфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трехфазном напряжении и симметричной многофазной нагрузке, не превышает, при: |
7'о 11 1 Ar ' Tft л |
от 1 1ф0 А | |
|
- измерении активной мощности; |
26Р | ||
|
- измерении реактивной мощности; |
2-5Q |
продолжение таблицы 3
|
- преобразовании измеренной активной мощности в частоту следования импульсов; |
2-6Рч | ||
|
- преобразовании измеренной реактивной мощности в частоту следования импульсов. |
2-8Q4 | ||
|
Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники. |
±0,01 Гц |
— |
— |
|
Примечание - и При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5, от минус 0,5 до минус 1,0, от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции | |||
Условия применения ЭС:
- температура окружающего воздуха от 15 до 30 °C;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).
Знак утверждения типа
Знак утверждения типа наносится на корпус ЭС в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Комплектность
|
1 Счетчик электрической энергии эталонный МИРТЕК-МЕТРОЛОГИЯ-ВУ-5300 2 Шнур сетевого питания 3 Руководство по эксплуатации 4 Формуляр 5 Методика поверки* Примечание - * определяется договором на поставку |
1 шт. 1 шт. 1 экз. 1 экз. 1 экз. |
МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ
Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ- BY-
5300 обеспечены поверкой в Республике Беларусь. МРБ МП. 2441 - 2014 Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-ВУ-5300.
Методика поверки
Применяемые эталоны:
1 Универсальная пробойная установка УПУ-10, погрешность выходного напряжения ± 5 %.
2 Прибор измерительный эталонный многофункциональный "Энергомбг нитор-3.1 КМ",погрешность:±[0.11+0.002((ин/и)-1)]%;±[0.01+0.0а2((1н/1)-1)]
3 Частотомер 43-54, погрешность измерения частоты, не более ± 5-10-/ ± 1 ед. сч.
4 Секундомер электронный Интеграл С-01, погреши. - ± (9,6- 10'6-Тх+0,01) с
Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
Нормативные документы
ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ BY 490985821.530 - 2014 Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-ВУ-5100, МИРТЕК-МЕТРОЛОГИЯ-ВУ-5300.
Технические условия
МРБ МП. 2441 - 2014 Счетчики электрической энергии эталонные
МИРТЕК-МЕТРОЛОГИЯ-ВУ-5300. Методика поверки
Заключение
Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-5300 соответствуют требованиям ГОСТ 22261-94 и ТУ BY 490985821.530-2014.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 12 месяцев
Государственные контрольные испытания проведены
Республиканским унитарным предприятием
«Гомельский центр стандартизации, метрологии и сертификации»
Адрес: Республика Беларусь, 246015, г. Гомель, ул. Лепешинского, 1
тел./факс (+375 232) 26-33-00, приемная 26-33-01
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации № BY 112 1.1751
