Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5100

Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5100 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 13 5516 20
Раздел:	Средства измерений электрических величин [13]
Категория:	Счетчики электроэнергии
Производитель / заявитель:	ООО "МИРТЕК-инжиниринг", г. Гомель

Скачать

	Описание типа РБ 03 13 5516 20 [2020-11-17] rb-03-13-5516-20_2020-11-17.pdf	Скачать
	Описание типа РБ 03 13 5516 20 [2015-04-14] rb-03-13-5516-20_2015-04-14.pdf	Скачать
	Описание типа РБ 03 13 5516 20 [2019-08-12] rb-03-13-5516-20_2019-08-12.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5100 (далее — ЭС), предназначены для измерения активной, реактивной и полной мощности, напряжения, силы переменного тока, частоты, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии в промышленном диапазоне частот.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5516 20
Наименование	Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-BY-5100
Год регистрации	2020
Номер сертификата	13342
Дата регистрации	2020-03-31
Срок действия	2025-03-31
Получатель сертификата	ООО "Миртек-инжиниринг", г. Гомель, Республика Беларусь (BY)

Производитель / Заявитель

ООО "Миртек-инжиниринг"

Адрес: ул. Федюнинского, д. 11А, г. Гомель, 246144

Контакты: (+375 232) 26-10-11, info@mirtekgroup.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2440-2014.

Поверители

Скачать

	Описание типа РБ 03 13 5516 20 [2020-11-17] rb-03-13-5516-20_2020-11-17.pdf	Скачать
	Описание типа РБ 03 13 5516 20 [2015-04-14] rb-03-13-5516-20_2015-04-14.pdf	Скачать
	Описание типа РБ 03 13 5516 20 [2019-08-12] rb-03-13-5516-20_2019-08-12.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ Нормативные документы Заключение

Назначение

Область применения ЭС - поверочные и испытательные лаборатории предприятий и метрологических служб. Поверка, калибровка средств измерений как самостоятельно, так и в составе поверочных установок и комплексов. Использование в качестве эталонов при проведении метрологического контроля средств измерений.

Описание

Принцип действия ЭС основан на аналого-цифровом преобразовании сигналов напряжения и тока в массив мгновенных значений и последующей цифровой обработке результатов измерений цифровым сигнальным процессором.

При фазных напряжениях от 40 до 300 В, в зависимости от режима работы, ЭС обеспечивает:

- измерение фазных или линейных напряжений;

- измерение силы фазных токов;

- измерение активной и реактивной мощностей в однофазных цепях;

- преобразование измеренных активной и реактивной мощностей в частоту следования импульсов на частотном выходе;

- измерение частоты тока основной гармоники.

В качестве справочных, на дисплее ЭС, отображаются резу^ьтаз

ре-

ния следующих величин:

- полной мощности в однофазной цепи;

- коэффициента мощности;

- углов сдвига фазы основных гармоник сигналов напряжения относительно основных гармоник сигналов тока;

- а также всех измеряемых величин в диапазоне фазных напряжений свыше 300 до 480 В.

При применении совместно с дополнительными приборами, ЭС обеспечивают определение погрешностей измерения энергии однофазных счетчиков активной и реактивной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 ГОСТ 31819.23-2012 ЭС могут применяться в составе установок для поверки счетчиков электрической энергии.

ЭС обеспечивают обмен информацией с внешним персональным компьютером по интерфейсу RS-232.

ЭС имеют пароль обеспечивающий защиту от несанкционированного доступа к внутреннему программному обеспечению в условиях эксплуатации.

Структура условного обозначения ЭС приведена на рисунке 1.

Основные технические характеристики ЭС приведены в таблице 2.

Метрологические характеристики ЭС приведены в таблице 3.

Пример записи ЭС при их заказе и в документации другой продукции, в которой они могут быть применены, должен состоять из наименования ЭС, условного обозначения согласно рисунка 1:

«Счетчик электрической энергии эталонный МИРТЕК-МЕТРОЛОГИЯ -BY-5100-0,05».

Общий вид ЭС со стороны передней панели представлен на рисунке 2, со стороны задней панели - на рисунке 3. ЭС пломбируются в одном из верхних углов передней панели и в одном из верхних углов задней панели. Возможные места пломбирования показаны на рисунках стрелками.

МИРТЕК-МЕТРОГИЯ-BY-S XXX - X

«0,05»

- пределы допускаемых значений основной относительной погрешности измерения активной мощности и преобразования измеренной активной мощности в частоту следования импульсов на частотном выходе ± 0,05 %;

- пределы допускаемых значений основной относительной погрешности измерения реактивной мощности и преобразования измеренной реактивной мощности в частоту следования им-пульсов на частотном выходе ±0,10 %

«100» - однофазный ЭС

«МИРТЕК-МЕТРОЛОГИЯ-ВУ-5» -условное обозначение типа ЭС

Рисунок 1 - Структура условного обозначения ЭС

Лист 2 листов 6

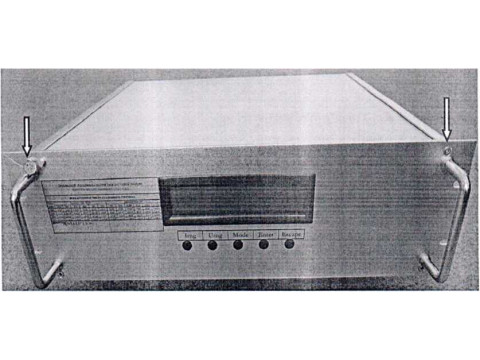

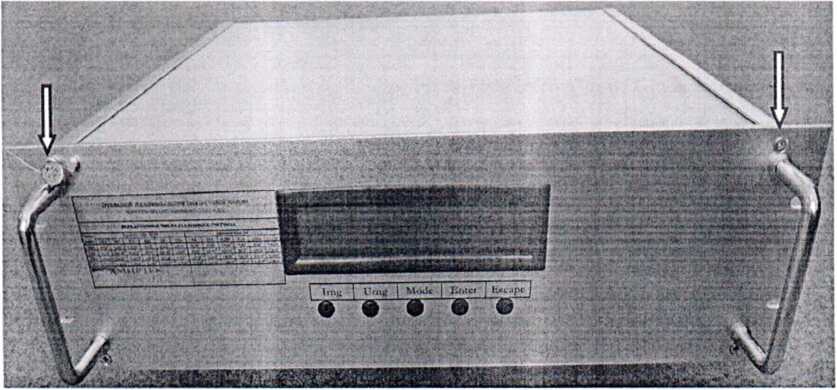

Рисунок 2 - Общий вид ЭС со стороны передней панели.

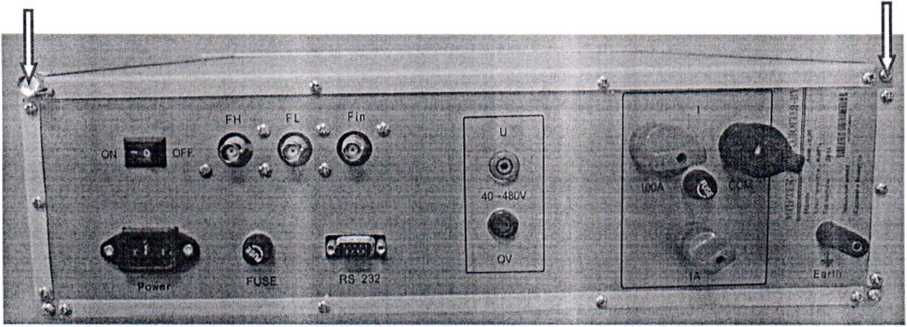

Рисунок 3 - Общий вид ЭС со стороны задней панели

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Основные технические характеристики ЭС приведены в таблице 2. Метрологические характеристики ЭС приведены в таблице 3. Метрологические характеристики даны с учетом влияния на результаты измерений ПО.

Таблица 2 - Основные технические характеристики ЭС

Наименование характеристики и единица измерения	Значение характеристики
Диапазон входного фазного напряжения, В	От 40 до 300 В вкл.
Диапазон входного тока, А	От 0,01 до 100
Диапазон частоты входных напряжения и тока, Гц	От 45 до 65
Диапазон углов сдвига фазы между фазными сигналами напряжения и тока, градус	От 0 до 360
Диапазон значений коэффициента мощности	От минус 1,0 до 1,0

Номинальное напряжение питающей сети, В	230
Диапазон напряжения питающей сети, В	От 207 до 253
Номинальное значение частоты питающей сети, Гц	50
Диапазон частоты питающей сети, Гц	От 49,5 до 50,5
Мощность, потребляемая от сети питания, В А, не более	20
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96	IP20
Габаритные размеры, мм, не более	453 х 482 х 133
Масса, кг, не более	7

Таблица 3 - Метрологические характеристики ЭС при значении напряжения от 40 до 300 В

Наименования погрешностей	Значения и единицы измерения погрешностей	Значения коэффициентов мощности cos ф или sin <р, соответствующих мощности	Диапазоны силы тока
Пределы допускаемых значений основной относительной погрешности, не более, при:
- измерении напряжения, 5U;	± 0,05 %	—	—
- измерении силы тока, 51;	±0,10%	—	от 0,01 до 0,05 А
- измерении силы тока, 51;	± 0,05 %	—	от 0,05 до 100 А
- измерении активной мощности в однофазной цепи, 5Р; - преобразовании в частоту следования импульсов активной мощности, измеренной в однофазной цепи, 5РЧ;	±0,10 % н ±0,12%	±1,0 ±0,5 инд. и емк.	от 0,01 до 0,05 А
	± 0,05 %° ± 0,06 % ±0,12 %	± 1,0 ± 0,5 инд. и емк. ± 0,25 инд. и емк.	от 0,05 до 100 А
- измерении реактивной мощности в однофазной цепи , 5Q; - преобразовании в частоту следования импульсов реактивной мощности, измеренной в однофазной цепи, 5Q4.	±0,15 %1} ± 0,20 %	± 1,0 ± 0,5 инд. и емк.	от 0,01 до 0,05 А
	±0,10%° ±0,12% ±0,18 %	± 1,0 ± 0,5 инд. и емк. ±0,25 инд. и емк.	от 0,05 до 100 А
- измерении активной мощности;	2-8Р	От 0,5 до 1,0 и от минус 0,5 до минус 1,0	от 0,05 до 100 А <..г\
- измерении реактивной мощности;	2-5Q
- преобразовании измеренной активной мощности в частоту следования импульсов;	2 5РЧ

продолжение таблицы 3

- преобразовании измеренной реактивной мощности в частоту следования импульсов.	2-SQq
Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники.	±0,01 Гц	—	—
Примечание - ° При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5, от минус 0,5 до минус 1,0, от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции

Условия применения ЭС:

- температура окружающего воздуха от 15 до 30 °C;

- относительная влажность воздуха от 30 до 80 %;

- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на корпус ЭС в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

1 Счетчик электрической энергии эталонный МИРТЕК-МЕТРОЛОГИЯ-В Y-5100

1 шт.

1 экз.

2 Шнур сетевого питания

3 Руководство по эксплуатации

4 Формуляр

5 Методика поверки*

Примечание - * определяется договором на поставку

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ- BY-5100 обеспечены поверкой в Республике Беларусь. МРБ МП. 2440 - 2014 Счетчики электрической энергии эталонные МИРТЕК-МЕТРОЛОГИЯ-ВY-5100. Методика поверки

Применяемые эталоны:

1 Универсальная пробойная установка УПУ-10, погрешность выходного напряжения ± 5 %.

2 Прибор измерительный эталонный многофункциональный "Энергомонитор-3.1 КМ",погрешность:±[0.1 1+0.002((Uh/U)-1)]%;±[0.01+0.002((Ih/I)-1)]%

3 Частотомер 43-54, погрешность измерения частоты, не более ± 5 -10’7 ± 1 ед. сч.

4 Секундомер электронный Интеграл С-01, погреши. - ± (9,6-10'6-

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
