Комплексы диагностические универсальные FSA (далее - комплексы), предназначены для измерения, диагностирования и проверки параметров двигателей внутреннего сгорания транспортных средств и их систем зажигания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 2444 20 |
| Наименование | Комплексы диагностические универсальные FSA |
| Год регистрации | 2020 |
| Номер сертификата | 13165 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Robert Bosch GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Robert Bosch GmbH"
Адрес: Frans-Oechsle-Strasse 4, D-73207 Plochingen
Контакты: тел.: +49 7153 666-844, факс: +49 160 93990000, juergen.nappert@de.bosch.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 216-97 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 19 2444 20 [2010-09-01]
rb-03-19-2444-20_2010-09-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2444 20 [2020-03-24]
rb-03-19-2444-20_2020-03-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2444 20 [2013-12-09]
rb-03-19-2444-20_2013-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2444 20 [2015-04-25]
rb-03-19-2444-20_2015-04-25.pdf
|
Скачать |
Описание типа
Назначение
Комплексы диагностические универсальные FSA (далее - комплексы), предназначены для измерения, диагностирования и проверки параметров двигателей внутреннего сгорания транспортных средств и их систем зажигания.
Применяются на транспортных предприятиях, автомобильных заводах, станциях технического обслуживания транспортных средств и диагностических центрах.
Описание
Фирма "Robert Bosch GmbH" выпускает следующие исполнения комплексов диагностических универсальных: FSA720, FSA740. Конструктивно комплексы диагностические универсальные FSA моделей FSA720, FSA740 построены по модульному принципу и содержат собой измерительный МТ-модуль с держателем для подключения измерительных датчиков и зажимов, персональный компьютер, монитор с жидкокристаллическим дисплеем или дисплей с разрешением 800x600 точек, имеющий 256 цветов и более, принтер, клавиатуру, а также передвижную стойку или подставку. Все модули устанавливаются в передвижную стойку.
Принцип работы комплексов диагностических универсальных FSA моделей FSA720, FSA740 заключается в измерении электрических параметров на автомобиле с включенным двигателем, работающем в режимах, задаваемых рабочей программой и оператором.
Входные сигналы передаются на измерительные датчики, которые вырабатывают электрические сигналы, пропорциональные измеряемым величинам. Сигналы с датчиков через измерительный модуль передаются на системный модуль, обрабатываются процессором, результаты измерений и осциллограммы выводятся на дисплей, а также могут быть распечатаны на принтере в наглядной и удобной для клиента форме в формате DIN А4. Функционирование универсальных диагностических комплексов обеспечивается лицензионным программным пакетом «CompacSoft [plus]», являющимся собственностью фирмы "Robert Bosch GmbH".
Комплекс диагностический универсальный FSA 720 включает измерительный модуль FSA и в сочетании с персональным компьютером, образует полноценный мотортестер. Используемый персональный компьютер должен отвечать следующим требованиям: процессор Pentium IV/1,3 ГГц и более; RAM не менее 256 Мб; DVD -дисковод, интерфейсы: 1 параллельный, 2 последовательных; 2 или 4WSB порта; PS/2 разъем для подключения дистанционного управления. Управление
осуществляется при помощи клавиатуры.
Комплекс диагностический универсальный FSA 740 является самостоятельным прибором на базе измерительного модуля FSA и персонального компьютера, установленные в передвижной стойке. Управление осуществляется при помощи клавиатуры.
Дополнительно в передвижной стойке могут быть размещены прибор диагностический переносной KTS, газоанализатор и дымомер, что позволяет повысить эффективность поиска неисправностей за счет всестороннего анализа функционирования систем автомобиля.
Общий вид комплексов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

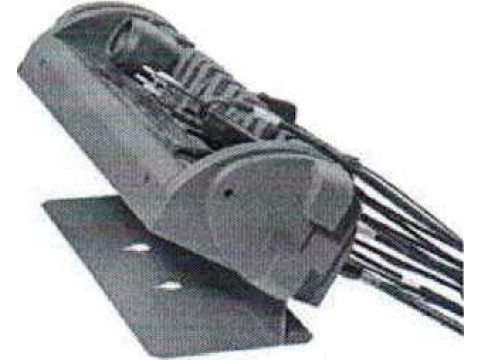

FSA720

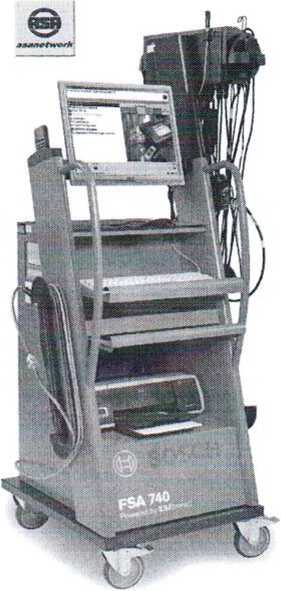

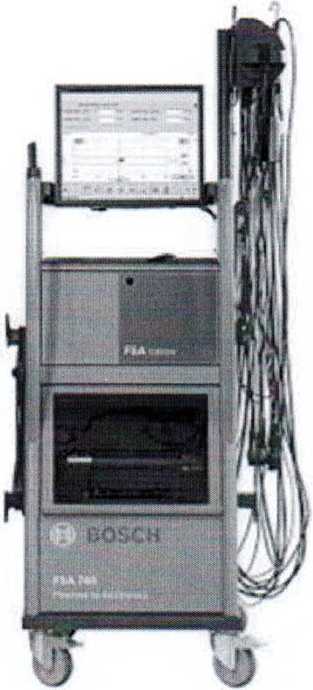

Рисунок 1 Внешний вид комплексов диагностических универсальных FSA
FSA740
Государственный реестр! I средств измерений / \ Республики Беларусь / \Ддя документов/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплексов диагностических универсальных FSA (FSA720, FSA740) представлены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения напряжения постоянного тока на клеммах аккумуляторной батареи, В |
от 0 до 60 |
|
Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока на клеммах аккумуляторной батареи,% |
±2 |
|
Диапазоны измерения напряжения постоянного тока (вход мультиметра), В |
от 0 до 20 от 20 до 160 |
|
Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока (вход мультиметра), % в диапазоне от 0 до 20 В включительно в диапазоне свыше 20 В до 160 В включительно |
±2 ±1,5 |
|
Диапазон измерения силы постоянного тока, А |
от 0 до 30 от 0 до 1000 |
|
Пределы допускаемой приведенной погрешности измерения силы постоянного тока, % - в диапазоне от 0 до 30 А включительно - в диапазоне свыше 30 до 1000 А |
±3,0 ±5,0 |
|
Диапазон измерения электрического сопротивления постоянному току, Ом |
от 0 до 1 • 106 |
|
Пределы допускаемой погрешности измерения электрического сопротивления постоянному току, Ом в диапазоне от 0,00 Ом до 1000 Ом включительно в диапазоне свыше 1 кОм до 10 кОм включительно в диапазоне свыше 10 кОм до 999 кОм |
±(0,75-10’2 Rx+0,25-10’2 Rv) ±(0,75-10’2 Rx+0,25-10’2 Rv) ±(2,00-10’2 Rx+0,25-10’2 Rv) |
|
Диапазон показаний частоты вращения коленчатого вала, мин’1 |
от 200 до 12000 |
|
Диапазон измерения частоты вращения коленчатого вала, мин’1 |
от 600 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерения частоты вращения коленчатого вала, мин’1 |
±10 |
|
Диапазон измерения угла замкнутого состояния контактов прерывателя, град (%) |
от 0 до 90 |
|
Пределы допускаемой абсолютной погрешности измерения угла замкнутого состояния контактов прерывателя, град |
±1,0 |
|
Диапазон измерения угла опережения зажигания, град |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности измерения угла опережения зажигания, град |
±1,0 |
|
Диапазон показаний амплитуды импульсного напряжения, кВ |
от 0 до 50,0 |
|
Диапазон показаний давления воздуха, кПа |
от минус 800 до плюс 1500 |
|
Диапазон показаний температуры масла, °C |
от минус 20 до плюс 150 |
|
Диапазон показаний температуры воздуха, °C |
от минус 20 до плюс 100 |
Продолжение таблицы 1
|
1 |
2 |
|
Напряжение питания, В - от источника постоянного тока - от однофазной сети переменного тока (частотой 50 Гц) Потребляемая мощность, Вт, не более |
15 от 90 до 264 23 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от 0 до 40 |
|
Верхнее значение относительной влажности воздуха, соответствующее рабочим условиям эксплуатации % |
80 |
|
Диапазон температур окружающего воздуха, соответствующих условиям транспортирования, °C |
от минус 25 до плюс 60 |
|
Габаритные размеры, мм, не более |
1785x680x670 |
|
Масса, кг, не более |
91 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP20 |
|
Rx- измеренное значение электрического сопротивления, Ом Rv - верхний предел измерения электрического сопротивления, Ом | |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
В комплект поставки комплексов входят:
|
- комплекс диагностический универсальный FSA |
1 шт.; |
|
- блок питания |
1 шт.; |
|
- DVD диск с программным обеспечением CompacSoft [plus] |
1 шт.; |
|
- комплект измерительных кабелей, зажимов и щупов |
1 комплект; |
|
-датчик индикации температуры масла |
1 шт.; |
|
- датчик индикации температуры воздуха |
1 шт.; |
|
- триггерная цанга |
1 шт.; |
|
- стробоскоп |
1 шт.; |
|
- токовая цанга |
1 шт.; |
|
- емкостные датчики 3xKV+/Kp и 3xKV+/4p |
1 комплект; |
|
- инструкция по эксплуатации |
1 экз. |
Дополнительная комплектация (по требованию заказчика):
- системный модуль KTS 560(590)
1 шт.;
1 комплект;
1 шт.;
1 шт.;
1 шт.;
- набор кабелей-адаптеров (Ford, Opel, VW, BMW, MB, Fiat)
- клавиатура (для FSA 720)
- персональный компьютер (для FSA 720)
- мышь, принтер (для FSA 720)
- соединительные кабели для первичных
цепей зажигания BMW, Ford, Opel
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Robert Bosch GmbH", Германия;
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования";
МП 216-97 "Средства технической диагностики автомобилей: универсальные диагностические комплексы, мотортестеры и тахометрические стробоскопы. Методика поверки"
Заключение
Комплексы диагностические универсальные FSA соответствуют требованиям документации фирмы "Robert Bosch GmbH" (Германия), ГОСТ 25176-82, техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия (регистрационный номер ЕАЭС N RU Д-DE.HB26.В.00545/20), срок действия с 22.01.2020 по 21.01.2025 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
