Анализаторы жидкости универсальные серии SC200, SC1000
| Номер в ГРСИ РФ: | РБ 03 09 4440 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Hach Lange GmbH", Германия |
Анализаторы жидкости универсальные серии SC200, SC1000 (далее - анализаторы) в зависимости от модификации датчика или модуля предназначены для измерения концентрации растворенного кислорода, мутности, концентрации нитратного и нитритного азота, концентрации суммы нитрат и нитрит ионов, концентрации аммонийного азота, концентрации ионов аммония, концентрации нитратного азота, концентрации нитрат-ионов, концентрации фосфат-ионов. концентрации фосфора, коэффициента направленного пропускания с последующим определением концентрации органических веществ по градуировочному графику в промышленных и сточных водах
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4440 20 |
| Наименование | Анализаторы жидкости универсальные серии SC200, SC1000 |
| Год регистрации | 2020 |
| Номер сертификата | 13166 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2025-01-30 |
| Получатель сертификата | фирма "Hach Lange GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Hach Lange GmbH"
Адрес: Konigsweg 10 D-14163, Berlin
Контакты: +49 (30) 809860
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП. 2081-2011 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4440 20 [2010-11-23]
rb-03-09-4440-20_2010-11-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4440 20 [2020-11-09]
rb-03-09-4440-20_2020-11-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4440 20 [2011-09-16]
rb-03-09-4440-20_2011-09-16.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости универсальные серии SC200, SC1000 (далее - анализаторы) в зависимости от модификации датчика или модуля предназначены для измерения концентрации растворенного кислорода, мутности, концентрации нитратного и нитритного азота, концентрации суммы нитрат и нитрит ионов, концентрации аммонийного азота, концентрации ионов аммония, концентрации нитратного азота, концентрации нитрат-ионов, концентрации фосфат-ионов. концентрации фосфора, коэффициента направленного пропускания с последующим определением концентрации органических веществ по градуировочному графику в промышленных и сточных водах
Область применения - на предприятиях энергетики, химической промышленности, водоочистки, водоснабжения и пищевой промышленности.
Описание
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от датчиков.
Анализаторы состоят из блока регистрации и управления (контроллера SC200, SC1000), датчиков и модулей. Контроллеры программируются и управляют измерениями в соответствии с поставленными задачами (текущее измерение, мониторинг и т.д.)
Информация о результатах измерений отображается на дисплее контроллера, а также может накапливаться в памяти и передаваться в персональный компьютер или в систему АСУТП предприятий.
Анализаторы могут использоваться также для создания систем локальной автоматизации технологических процессов предприятий.
Анализаторы выпускают следующих модификаций:
- измерения концентрации растворенного кислорода (датчики LDO sc);
- измерения концентрации аммонийного азота (модули АМТАХ sc);
- измерения концентрации нитратного и аммонийного азота (датчики AN-ISE sc);
- измерения концентрации нитратного и нитритного азота (датчики NITRATAX sc);
- измерения мутности и показания взвешенных частиц (датчики TSS sc. TU5400 sc, Solitax sc);
- измерения коэффициента направленного пропускания органических веществ (датчики UVAS sc);
- измерения концентрации фосфатов (блоки PHOSPHAX sc).
Контроллеры SC200, SC1000 отличаются количеством измерительных каналов. В контроллере SC200 - 2 измерительных канала, SC1000 - 8.
К контроллерам SC200, SC1000 могут подключаться все датчики.
Принцип работы датчиков LDO основывается на люминесценции, способности некоторых материалов (люминофоров) испускать излучение под воздействием света. Для определения концентрации кислорода анализируется время затухания люминесценции.
Принцип работы датчиков мутности основан на измерении интенсивности оптического излучения, рассеянного твердыми частицами, находящимися в жидкости во взвешенном состоянии.
Принцип работы датчиков NITRATAX sc основан на поглощении нитратами и нитритами света в ультрафиолетовой области спектра (фотометрический метод).
Анализаторы имеют встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и заносится в защищенную от записи память микропроцессора анализаторов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Модель анализатора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационной номер) ПО |
|
SC200 |
Встроенное |
SC 200 |
2.ХХ |
|
SC 1000 |
Встроенное |
SC 1000 |
З.ХХ |

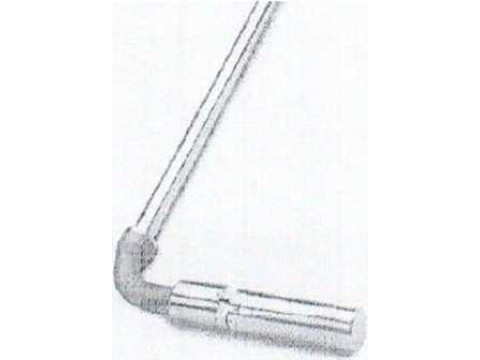

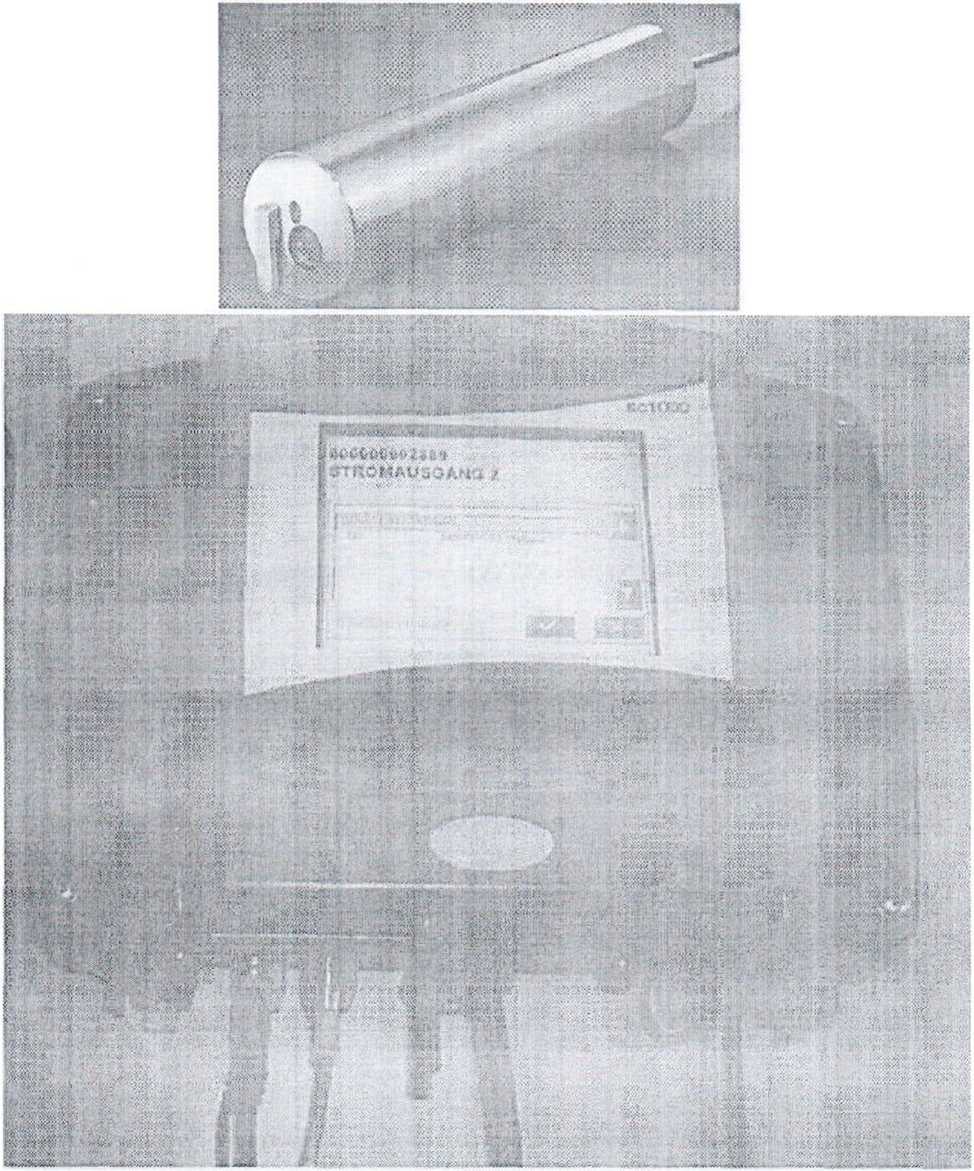

Внешний вид датчиков и контроллеров приведен на рисунке 1.
Рисунок 1 Внешний вид датчиков и контроллеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов пред
ставлены в таблицах 2-10
Таблица 2 - Анализаторы с датчиками растворенного кислор од a LDO
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения концентрации растворенного кислорода, мг/л |
от 0 до 20 |
|
Пределы допускаемой относительной погрешности измерения концентрации растворенного кислорода, % |
±5 |
|
Диапазон рабочих температур, °C |
от 0 до 40 |
|
Диапазон температур транспортирования, °C |
от 0 до 50 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP65 |
Таблица 3 - Анализаторы с датчиками мутности и взвешенных частиц Solitax sc
|
Наименование характеристики |
Значение характеристики | |||||||
|
Диапазон измерения мутности, ЕМФ |
t-line |
ts-line |
inline |
hs-line |
highline | |||
|
от 0,001 до 4000 | ||||||||
|
Диапазон показаний содержания взвешенных частиц, г/л |
- |
от 0,001-10'3 до 50 |
от 0,001 -10'3 до 500 | |||||
|
Пределы допускаемой абсолютной погрешности измерения мутности, ЕМФ - в диапазоне от 0,001 до 1000 ЕМФ - в диапазоне от 1000 до 4000 ЕМФ |
± (5,0 % ИВ +0,01) ± (10,0 % ИВ +0,02) | |||||||
|
Диапазон рабочих температур, °C |
от 0 до 40 | |||||||
|
Диапазон температур транспортирования, °C |
от минус 20 до плюс 50 | |||||||
|
Габаритные размеры, мм, не более |
060x200 |
060x200 |
060x315 |
060x200 |
060x315 | |||
|
Масса, кг, не более |
1,8 |
1,8 |
2.4 |
1,8 |
2,4 | |||
|
Примечание - 14В - измеряемая величина | ||||||||
Таблица 4 - Анализаторы с датчиками нитратов и нитритов NITRATAX sc
|
Наименование характеристики |
Значение характеристики | ||
|
NITRATAX plus sc |
NITRATAX есо sc |
NITRATAX clear sc | |
|
Диапазон измерения концентрации нитратного и нитритного азота (NOX-N), мг/л |
от 0,1 до 100,0 от 0,1 до 50,0 от 0,1 до 25.0 |
от 1,0 до 20,0 |
от 0,5 до 20,0 |
|
Диапазон измерения концентрации суммы нитрат и нитрит ионов (NOX), мг/л |
от 0,4 до 443,0 от 0,4 до 221,5 от 0,4 до 110,8 |
от 4,4 до 88,6 |
от 2,2 до 88,6 |
|
Пределы допускаемой абсолютной погрешности измерения концентрации нитратного и нитритного азота (NOX-N), мг/л |
± (3,0 % ИВ +0,5) |
±(5,0 % ИВ+1,0) |
±(5,0 % ИВ +0,5) |
|
Пределы допускаемой абсолютной погрешности измерения концентрации суммы нитрат и нитрит ионов (NOX), мг/л |
± (3,0 % ИВ +0,5) |
± (5,0 % ИВ+1,0) |
± (5,0 % ИВ +0,5) |
|
Диапазон рабочих температур и диапазон температур измеряемой среды, °C |
от 2 до 40 | ||
|
Диапазон температур хранения, °C |
от минус 20 до плюс 50 | ||
|
Примечание - ИВ - измеряемая величина | |||
|
Таблица 5 - Анализаторы с модулем на фосфат-ионы (фосфор) |
PHOSPHAX SC |
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерения концентрации фосфора (РО4-Р), мг/л |
от 0,05 до 15,00 от 1 до 50 |
пикуиеятов
осударственныи рс-естр средств измерений Республики Беларусь
Окончание таблицы 5
|
1 |
2 |
|
Диапазон измерения концентрации фосфат-ионов (РО4), мг/л |
от 0,15 до 45,00 от 3 до 153 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации фосфора (РО4-Р),, мг/л - в диапазоне от 0,05 до 15,00 - в диапазоне от 1 до 50 |
±(2,0 % ИВ+0,05) ±(2,0 % ИВ +1,0) |
|
Пределы допускаемой абсолютной погрешности измерений концентрации фосфат-ионов (РОД, мг/л - в диапазоне от 0,15 до 45,00 - в диапазоне от 3 до 153 |
± (2,0 % ИВ +0,05) ± (2.0 % ИВ +1,0) |
|
Диапазоны рабочих температур и диапазон температур измеряемой среды, °C: - в помещении; - вне помещения. |
от плюс 5 до плюс 40 от минус 20 до плюс 45 |
|
Диапазоны температур хранения. °C: - в помещении; - вне помещения. |
от минус 20 до плюс 60 от минус 20 до плюс 60 |
|
Примечание - ИВ - измеряемая величина | |
Таблица 6 - Анализаторы с м одулем на аммонийн ы й азот (и он аммония) АМТАХ sc
|
Наименование характеристики |
Значение характеристики |
|
АМТАХ sc | |
|
Диапазон измерения концентрации аммонийного азота (NH4-N), мг/л |
от 0,02 до 5,00 от 0,05 до 20,00 от 1 до 100 от 10 до 1000 |
|
Диапазон измерения концентрации ионов аммония (NH4), мг/л |
от 0,03 до 6,43 от 0,06 до 25,72 от 1,3 до 128,5 от 13 до 1285 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации аммонийного азота (NH4-N), мг/л - в диапазоне от 0,02 до 5,00 - в диапазоне от 0,05 до 20,00 - в диапазоне от 1 до 100 - в диапазоне от 10 до 1000 |
±(5,0 % ИВ +0,02) + (3,0 % ИВ +0,05) + (3,0 % ИВ+1,0) ± (4,5 % ИВ +10) |
|
Пределы допускаемой абсолютной погрешности измерений концентрации ионов аммония (NH4), мг/л - в диапазоне от 0,03 до 6,43 - в диапазоне от 0,06 до 25,72 - в диапазоне от 1,3 до 128,5 - в диапазоне от 13 до 1285 |
± (5,0 % ИВ +0,02) ± (3,0 % ИВ +0,05) ±(3,0 % ИВ +1,0) ±(4.5 % ИВ +10) |
|
Диапазоны рабочих температур и диапазон температур измеряемой среды, °C: - в помещении; - вне помещения. |
от плюс 5 до плюс 40 от минус 20 до плюс 45 |
|
Диапазоны температур хранения, °C: - в помещении; - вне помещения. |
от минус 20 до плюс 60 от минус 20 до плюс 60 |
|
Примечание - ИВ - измеряемая величина | |
государст»еяный средств измерений Республики Беларусь
документов
Таблица 7 - Анализаторы с датчиками нитратного и аммонийного азота (нитрат-ионов и ион аммония) AN-ISE sc
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения концентрации аммонийного азота (NH4-N), мг/л |
от 0 до 50 |
|
Диапазон измерения концентрации нитратного азота (NO3-N), мг/л |
от 0 до 50 |
|
Диапазон измерения концентрации ион аммония (NH4), мг/л |
от 0,00 до 64,28 |
|
Диапазон измерения концентрации нитрат-ионов (NO3), мг/л |
от 0,00 до 221,42 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации аммонийного азота (NH4-N), мг/л |
± (5,0 % ИВ +0,2) |
|
Пределы допускаемой абсолютной погрешности измерений концентрации нитратного азота (NO3), мг/л |
± (5,0 % ИВ +0,05) |
|
Пределы допускаемой абсолютной погрешности измерений концентрации ион аммония (NH4), мг/л |
± (5,0 % ИВ +0,2) |
|
Пределы допускаемой абсолютной погрешности измерений концентрации нитрат-ионов (NO3), мг/л |
± (5,0 % ИВ +0,05) |
|
Диапазоны рабочих температур и диапазон температур измеряемой среды, °C |
от минус 20 до плюс 45 |
|
Диапазоны температур хранения, °C |
от минус 20 до плюс 60 (для сенсорного картриджа от плюс 5 до плюс 40) |
|
Примечание - ИВ - измеряемая величина | |
Таблица 8 - Анализаторы с датчиками мутности TSS sc
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний мутности, ЕМФ |
от 0,001 до 4000 |
|
Диапазон измерения мутности, ЕМФ |
от 0,001 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерения мутности, ЕМФ |
±(5,0 % ИВ +0,01) - ----X |
|
Диапазоны рабочих температур и диапазон температур измеряемой среды, °C |
от 0 до плюс 40 |
|
Диапазоны температур хранения, °C |
от минус 20 до плюс 60 (для измерительного картриджа от плюс 5 до плюс 40) |
|
Примечание - ИВ - измеряемая величина | |
Таблица 9 - Анализаторы с датчиками мутности TU5 sc
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения мутности, ЕМФ |
от 0 до 40 от 40 до 1000 |
|
Пределы допускаемой относительной погрешности измерения мутности, ЕМФ - в диапазоне от 0 до 40 - в диапазоне от 40 до 1000 |
±2 % ±10% |
|
Диапазоны рабочих температур и диапазон температур измеряемой среды, °C |
от 0 до плюс 50 |
|
Диапазоны температур хранения, °C |
от минус 40 до плюс 60 |
Государственным реестр! ! средств измерений / \ Республики Беларусь / \Ддя документов/
Таблица 10 - Анализаторы с датчиками органических веществ UVAS sc________
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения коэффициента направленного пропускания, % |
от 40 до 90 |
|
Пределы допускаемой относительной погрешности измерения коэффициента направленного пропускания, % |
± 20 % |
|
Диапазон рабочих температур и диапазон температур измеряемой среды, °C |
от плюс 2 до плюс 40 |
|
Диапазон температур хранения, °C |
от плюс 2 до плюс 40 |
Знак утверждения типа
Знак утверждения типа наносится титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки анализаторов входят:
Анализатор
Датчики
Руководство по эксплуатации
Руководство по монтажу
Методика поверки МРВ МП.2081-2011
-1
-1
-1
-1
-1
шт.
или более шт. в зависимости от заказа
экз.
экз.
экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Hach Lange GmbH" (Германия).
МРБ МП.2081-2010 (изм. №1) "Анализаторы жидкости универсальные серии SC60, SC100, SC200, SC1000. Методика поверки."
Заключение
Анализаторы соответствуют требованиям документации фирмы "Hach Lange GmbH" (Германия), TP ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU Д-ОЕ.АН03.В.04879/19, действительна до 28.07.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
