Приборы для проверки эффективности тормозных систем транспортного средства "ЭФФЕКТ"
| Номер в ГРСИ РФ: | РБ 03 19 1039 16 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | ООО НПФ «МЕТА», г. Жигулевск |
Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ» (далее - прибор) предназначены для г* о-* ?рки технического состояния тормозных систем транспортных средств (далее - ТС) в дорожных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 1039 16 |
| Наименование | Приборы для проверки эффективности тормозных систем транспортного средства "ЭФФЕКТ" |
| Год регистрации | 2016 |
| Номер сертификата | 10494 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2019-09-09 |
| Получатель сертификата | ООО НПФ "МЕТА", г. Жигулевск Самарской обл., Россия (RU) |
Производитель / Заявитель
ООО НПФ "МЕТА"
Адрес: ул. Радиозаводская, 1, а/я 25, 445359, г. Жигулевск
Контакты: (84862) 2-18-55, 2-39-48 / moscow@meta-ru.ru / www.meta-ru.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при условии включения тестера времени срабатывания (ТВС) в комплект обязательной поставки приборов. |
| Методика поверки | Поверка проводится по МП ТИнТ 155-2014. |
Поверители
Скачать
|
Описание типа РБ 03 19 1039 16 [2009-11-26]
rb-03-19-1039-16_2009-11-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 1039 16 [2016-10-19]
rb-03-19-1039-16_2016-10-19.pdf
|
Скачать |
Описание типа
Назначение
Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ» (далее - прибор) предназначены для г* о-* ?рки технического состояния тормозных систем транспортных средств (далее - ТС) в дорожных условиях.
Описание
Работа прибора основана на измерениях величины установившегося замедления в направлении движения ТС (JycT) и усилия, приложенного к органу управления ТС в процессе торможения (Рпм).
Прибор определяет время срабатывания тормозной системы (tcp).
Конструктивно прибор vGCTCrti из электрон■. ‘ч-’ блока обработки и отображения информации со встроенным акселерометром и оргашжги управления, датчика силы, блока питания со встроенной аккумуляторной батареей, приз: дт.
Датчик силы крепится на псдооь тормоза и-д,моёиля с помощью ремней или магнитов.
Результаты измерений отображаются на бун< сиго-цифровом дисплее и хранятся в памяти прибора до отключения электропи гания. Резудьташ измерений могут быть распечатаны на портативном печатающем усч ройстве в виде протокола с указанием государственного регистрационного номера Т ' .
Прибор применяется при проверке тормозит л . грузовых и легковых автомобилей, автобусов и автопоездов, тракторов а само ход сельскохозяйственных машин (модификация ЭФФЕКТ-02.01 ГТН) .тря .тр&зедешш л .. ..счеткого осмотра, выполнении авто-технической экспертизы транс портных средств, в fpcneo.ce эксплуатации и иных случаях, требующих оперативного контроля состояния тормо .* .ни системы.
Прибор может работать з составе азтоматиз -;р..ы-лных линий технического осмотра ТС, объединенных в программьо-аппаратлый комплекс с возможностью передачи измеренных характеристик в персональный .тсчшъютер.
Прибор выпускается в четырем модификация./. отличающихся способом установки в салоне ТС и метрологическими ?.аршо ерисгиками•
- ЭФФЕКТ-02-у станан.сясаечд.- >з .жлонс Г г - боковом стекле испытуемого ТС с помощью прижима в вертикальном рабочем положении.
- ЭФФЕКТ-02.01, ЭФФсК1~02.01 ГТН - ул . ciсживается в салоне на горизонтальной поверхности пола в салоне ГС до специальной ooi жке.
- ЭФФЕКТ--03 - усталжитзался. в салоне * жчризонтальном или вертикальном положении в непосредственной СТло/ i и к органам угрызения ТС.
Лист № 2
Всего листов 6
1
модификации < Т-02»,
«Эффе-. । ч >3 ■
мо.' ш.йции «ЭФФЕКТ-02.01», Еект-02.01 ГТН»

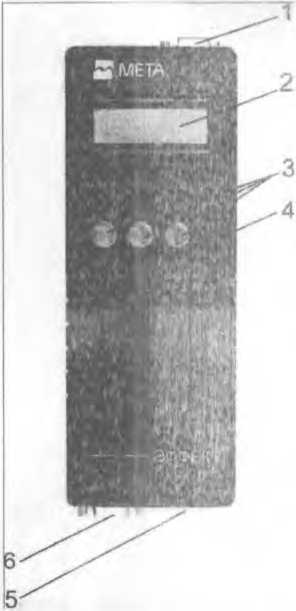

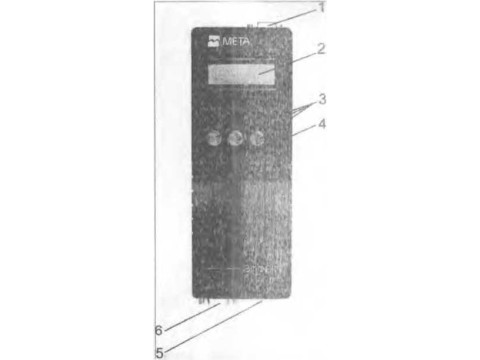

I -Разъем кабеля пр >нтера, 2- Икчнк. р; 3 Кнопки л явления; 4 - Тумблер включения питания ВКЛ; 5 - Разъем для пот имения блока пит и ; 6 - Разъем кабеля датчика силы;
7 - Подставка (модификации «ЭФФЕ К Г-02.01 ».«Эффе >2.01 ГТН»)
Рисунок 1 внешний вид бл< ■ т ‘ктронного
Рисунок 2 - Внешни/' ви. .» питания
Рисунок 4- л, ' -.р ш.. л, электронного блока
Программное обеспечение
Программное обеспеч< ' i О) приборов «ЭФФЕКТ» является встроенным
и реализовано в контроллере ,,нб< ; роллер размещен в электронном блоке. Элек
тронный блок, а также его интерфейс сгрузки ПО, пломбируются. Конструкция электронного блока обеспечивает полную । у от доступа к программному обеспечению и внесения в него изменений.
Применённые средства защип ГО с 1 . вуе уровню защиты «А» по МИ 3286-2010.
Идентификационные данные п, i бсч печения приведены в таблице 1.
Таблица 1
|
Идентификационные данные Значение | |
|
Идентификационное наименование EFF AVTO граммного обеспечения |
EFFGTN |
|
Номер версии (идентификационны;) V 28042009 не ниже номер) программного обеспечения |
V 05052009 не ниже |
|
Цифровой идентификатор программе л I4BF обеспечения ___ |
14ОА |
Метрологические и техничес с. .г; iciHK-a
2.
логические характер к» i
|
Значения характеристик | ||||
|
№ |
Наименование характеристик ЭФ ФЕКТ-02 |
ЭФФЕКТ-02.01 |
ЭФФЕКТ-02.01 ГГН |
ЭФФЕКТ-03 |
|
Диапазон .г, чряем- л параметров | ||||
|
1. |
Установившееся замедленгч |
0 + 9,81 |
- | |
|
2. |
Усилие на органе управ.тен я Рим л |
98+980 | ||
|
3. |
Время срабатывания тормс :ей яг to; |
0 + 3 |
- | |
|
Пределы допуск немой «тел! той погрешности измерения: | ||||
|
4. |
Установившееся замедление, %______________________: |
F4 |
±3 |
1 |
ЛИСТ № Ч
Всего листов 6
|
Значения характеристик | |||||
|
№ |
Наименование характеристик |
ЭФФЕКТ-02 |
ЭФФЕКТ-02.01 |
ЭФФЕКТ-02.01 ГТН |
ЭФФЕКТ-03 |
|
Диапазон измеряемых параметров | |||||
|
5. |
Усилие на органе управления, % |
±5 | |||
|
Пределы допускаемой абсолютной погрешности измерения: | |||||
|
6. |
Время срабатывания тормозной системы, с |
±0,1 |
- | ||
Таблица 3. Технические характеристики
|
№ |
Наименование характеристик |
Значения характеристик | |||
|
ЭФФЕКТ-02 |
ЭФФЕКТ-02.01 |
ЭФФЕКТ-02.01 ТТН |
ЭФФЕКТ-03 | ||
|
7. |
Напряжение питания, В |
12±2 | |||
|
8. |
Потребляемая мощность, Вт, не более |
2 | |||
|
9. |
Габаритные размеры прибора, мм, не более -электронный блок |
220x75x70 | |||
|
-датчик силы |
135x95x70 | ||||
|
-подставка |
- |
220x100x70 |
- | ||
|
10. |
Масса прибора, кг, не более: -электронный блок |
м | |||
|
-датчик силы |
0,5 | ||||
|
-подставка |
- |
0,5 |
- | ||
|
11. |
Диапазон рабочих температур, °C |
от минус 10 до плюс 45 | |||
|
12. |
Относительная влажность, не более |
80 % при 25 °C | |||
|
13. |
Атмосферное давление кПа (мм рт.ст.) |
66,6-106,6 (500-800) | |||
|
14. |
Средний срок службы, не менее |
6 лет | |||
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом и на титульный лист паспортов типографским способом.
Комплектность
Таблица 3______ __________________
|
Модификация | |||||
|
Наименование |
£1 о н е е |
ЭФФЕКТ-02.01 |
ЭФФЕКТ-02.01 I ГН j |
; ЭФФЕКТ-03 |
Примечание - |
|
Блок электронный |
1 |
1 |
1 |
1 | |
|
Датчик силы |
1 |
1 |
1 |
1 | |
|
Силомер ручного тормоза |
- |
- |
- |
1 | |
|
Кабель питания |
1 |
1 |
1 |
1 |
Для подключения к гнезду прикуривателя АТС |
|
Блок питания- |
1 |
1 |
1 |
1 | |
|
Устройство зарядное |
1 |
1 |
1 |
1 | |
|
Принтер |
1 |
1 |
1 |
1 |
По дополнительному заказу |
|
Футляр |
1 |
1 |
1 |
1 | |
|
Подставка |
- |
1 |
1 | ||
|
Паспорт |
1 |
1 |
1 |
1 | |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 | |
|
Методика поверки |
1 |
1 |
1 |
1 |
Поверка
осуществляется в соответствии с МП ТИн'Г 155-2014 " Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ». Методика поверки", утверждённой ГЦИ СИ ООО «ТестИнТех» 04.08.2014 г.
Основные средства поверки:
- плита поверочная ГОСТ 10905-86;
- динамометры эталонные переносные 2-го разряда ГОСТ 55223-2012, погрешность не более ± 1 %;
- генератор Г5-60, ГОСТ 11113-74, погрешность периода повторения ± 0,1Т
Сведения о методах измерений
Методика измерений приведена в документах М 016.000.00 РЭ «Приборы для проверки эффективности тормозных систем транспортного средства ЭФФЕКТ-02, ЭФФЕКТ-02.01», М 016.000.00-05 РЭ «Приборы для проверки эффективности тормозных систем транспортного средства ЭФФЕКТ-03» и М 016.000.00-03 РЭ «Приборы для проверки эффективности тормозных систем транспортного средства ЭФФЕКТ-02.01 ГТН» раздел «Использование прибора».
Нормативные документы
1. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
2. Приказ Министерства промышленности Российской Федерации № 1677 от 6 декабря 2011 г. «Об утверждении основных технических характеристик технического диагностирования и их перечня.»
3. Технические условия ТУ 45 7740-016-21298618-2013. «Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ».
Рекомендации к применению
печения единства измерений
При выполнении измерений средствами измерений, к которым установлены обязательные требования.
