Комплексы измерительные УНМ
Номер в ГРСИ РФ: | РБ 03 07 4163 16 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Производитель / заявитель: | ОАО "Промприбор", г. Ливны |
Комплексы измерительные УНМ (далее - комплексы) предназначены для измерений объёма и массы перекачиваемых по трубопроводу нефти и нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм2/с, присадок в бензины и дизельное топливо, смешении нефтепродуктов, сливе с автомобильных и железнодорожных цистерн при учётных операциях.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 4163 16 |
Наименование | Комплексы измерительные УНМ |
Год регистрации | 2016 |
Номер сертификата | 10495 |
Дата регистрации | 2016-06-28 |
Срок действия | 2019-04-16 |
Получатель сертификата | ОАО "Промприбор", г. Ливны Орловской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Промприбор"
Адрес: 303738, г. Ливны, Орловская обл., ул. Мира, 40
Контакты: тел./факс (08677)3-22-46 // E-mail: sales@prompribor.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при условии предоставления владельцем комплекса эталонного оборудования, необходимого для реализации объемного или массового метода проведения поверки (согласно п.2 методики поверки 131.00.00.00 МП) и обеспечения на месте установки комплекса условий поверки (включая применение рабочей жидкости), предусмотренных пп.3 и 4 методики поверки 131.00.00.00 МП. |
Методика поверки | Поверка проводится по 131.00.00.00 МП (2014 г.). |
Поверители
Скачать
Описание типа РБ 03 07 4163 16 [2009-12-15]
rb-03-07-4163-16_2009-12-15.pdf
|
Скачать | ||
Описание типа РБ 03 07 4163 16 [2016-10-10]
rb-03-07-4163-16_2016-10-10.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные УНМ (далее - комплексы) предназначены для измерений объёма и массы перекачиваемых по трубопроводу нефти и нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм2/с, присадок в бензины и дизельное топливо, смешении нефтепродуктов, сливе с автомобильных и железнодорожных цистерн при учётных операциях.
Описание
Комплексы представляют собой систему трубопроводов, состоящую из одной или нескольких измерительных линий.
Каждая линия в своем составе может иметь:
- насосы консольные (К), консольно-моноблочные (КМ), консольно-моноблочные самовсасывающие (КМС), шестеренные самовсасывающие (БШМ, НМШ, Ш), вихревые самовсасывающие (АСВН);
- фильтр ФЖУ или фильтр газоотделитель ФГУ;
- счетчики жидкости СЖ-ППО(преобразователь первичный с овальными шестернями), СЖ-ППТ (преобразователь первичный турбинный), СЖ-ППВ (преобразователь первичный винтовой);
- расходомеры массовые Promass; Элметро-фломак, Micro Motion CMF;
- центральный блок управления ЦБУ, контроллер универсально программируемый КУП, терминал ТС-002Ех;
- устройство заземления УЗА, блок заземления автоцистерн БЗА;
- клапан дыхательный К5852;
- преобразователь магнитный поплавковый ПМП;
- клапан соленоидный двойного действия КО, клапан обратный;
- датчик давления Метран-150;
- термопреобразователи сопротивления платиновые TR,TST;
- плотномер Плот-3;
- пульт дистанционного управления ПДУ "Весна-ТЭЦ";
- компенсатор трубопроводов КМА;
- соединения быстроразъемные БРС;
- манометром МПЗ-У, мановакуумметры МВПЗ-У;
- электротехнические устройства фирмы "BARTEK";
- управляющие устройства модульные серий МТ, МВ, МС;
- соединители электрические типов ВВП, ВВК, ВРП, ВРК, ВВП, ВРН;
- взрывозащищенные контрольно-управляющие устройства "КОРТЕМ";
- АРМ оператора.
В качестве дополнительного оборудования могут комплектоваться стояками слива-налива нефтепродуктов из автоцистерны и площадка обслуживания автоцистерн.
Насосы К, КМ, КМС, БШМ, АСВН предназначены для подачи рабочей жидкости в систему трубопроводов комплекса, ФГУ применяется для очистки нефтепродуктов от паров, воздуха и механических примесей перед их подачей в измерительные системы, ФЖУ предназначены для очистки от механических примесей неагрессивных нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм2/с, температурой от минус 50 до плюс 50 °C, давлением 1,6 МПа и 6,4 МПа.
Счетчики СЖ-ППО, СЖ-ППТ, СЖ-ППВ предназначены для измерений объема неагрессивных жидкостей с кинематической вязкостью от 0,55 до 300 сСт с температурой от минус 50 °C до плюс 50 °C, давлением до 1,6 и 6,4 МПа.
Расходомеры массовые Promass; Элметро-фломак, Micro Motion CMF предназначены для прямого измерения массы, вычислений объема.
ЦБУ обеспечивает управление режимами налива, дозирование заданного объема или массы продукта посредством управления запорной арматурой. Получение, хранение, отображение на дисплее и передачу измеряемых величин на персональный компьютер, КУП -управление режимами налива, дозирование заданного объема продукта путем управления запорной арматурой.
ТС-002Ех предназначен для идентификации пользователей с помощью бесконтактных пластиковых карт, ввода цифровой информации и отображения символьных данных на индикаторе.
УЗА, БЗА служат для снятия статического электричества и одновременного постоянного контроля сопротивления заземляющей цепи.
ПМП предназначен для контроля уровня жидкости в баке.
КО предназначены для перекрытия и ступенчатого регулирования потока неагрессивной жидкости с рабочим давлением до 0,6 МПа, Клапан обратный - для перекрытия трубопровода с целью исключения движения нефтепродукта в обратном направлении в момент остановки насосных или иных перекачивающих устройств.
Плот-3 применяется для измерений плотности жидкости на потоке с максимальной кинематической вязкостью до 100 мм2/с (100 сСт).
Термопреобразователи сопротивления платиновые TR,TST применяются для измерений температуры химически неагрессивных жидких и газообразных сред.
ПДУ предназначен для управления контроллером и имеет функцию его настройки. Он поддерживает информационную связь с компьютером, оснащённым соответствующим программным обеспечением, по интерфейсу RS232.
Компенсаторы трубопроводов предназначены для компенсации температурных деформаций участков трубопроводов, БРС - для быстрого герметичного соединения гибких трубопроводов друг с другом.
Манометры, вакуумметры и мановакуумметры показывающие МПЗ-У, ВПЗ-У и МВПЗ-У предназначены для измерений избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа.
Шкаф силовой предназначен для электропитания и коммутации электрических устройств комплексов.
ПО "АРМ оператора налива и слива" обеспечивает:
а) дистанционное управление УНМ оператором из помещения;
б) ограничение доступа к возможности изменения параметров налива только авторизованным пользователям;
в) архивирование и хранение данных по каждому наливу - объема, массы, температуры, плотности налитого/слитого продукта - минимум в течение одного календарного года, а также суммарные значения объема и массы за все время эксплуатации УНМ;
г) формирование отчетных документов - сменного отчета, списка наливов, товарнотранспортной накладной.
Комплексы подразделяются по виду климатического исполнения, по виду перекачиваемой жидкости и выполняемым функциям.
Виды климатического исполнения комплексов в соответствии с ГОСТ 15150-69 У1,ХЛ1,УХЛ1.
По виду перекачиваемой жидкости, диаметров условных проходов и применению комплексы имеют исполнения:
У НМ-С - нефть, светлые и темные нефтепродукты при сливе;
У НМ-Х - химическое исполнение для агрессивных веществ;
У НМ-ДП - дозатор присадок;
УНМ-К - компаундирование продуктов.
Пример обозначения при заказе
УНМ-ХХХ-Х
| Назначение комплекса
Диаметр усладного прохода
При измерении массы прямым методом, данные получаемые от массового расходомера поступают в ПО "АРМ оператора налива и слива"
При измерении массы косвенным методом в память контроллера вручную вносится значение плотности нефтепродукта и температура, при которой проводилось измерение плотности. Температура, при которой измеряется объём, определяется при помощи преобразователя температуры, входящего в состав комплексов имеющих функцию вычисления массы. Масса нефтепродукта вычисляется путём программного приведения значения плотности и объёма к стандартным условиям. Для комплексов дополнительно оснащённых поточным преобразователем плотности (далее - плотномер) значение плотности и температуры измерения плотности определяется преобразователем плотности и вносится в память контроллера комплекса автоматически. Комплексы, предназначенные для измерений объема, оборудованы вторичным прибором типа КУП, ЦБУ, СУ - Счетное устройство механическое, Луч - индукционный датчик преобразователь.
Комплексы, предназначенные для ввода присадок, оборудованы вторичным прибором типа ЦБУ.
Механическое оборудование, входящее в состав комплекса, смонтировано на общей раме. Схемы комплексов представлены на рисунках 1, 2 и 3.
Компьютер с управляющей программой обеспечивает:
- сбор и отображение данных, полученных при измерениях;
- обработку полученных данных;
- формирование отчетных документов;
- архивирование и хранение данных.
Конструкция комплекса обеспечивает его поверку как при выпуске из производства, так и на месте монтажа.

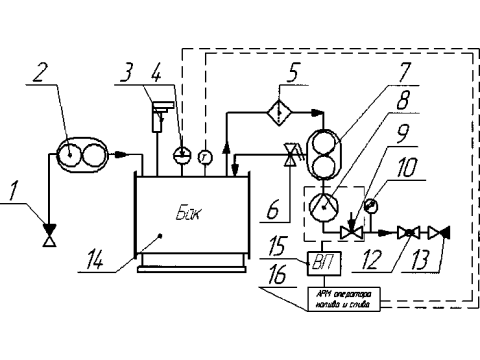

1- Клапан обратный; 2,7- Насос шестеренный; 3- клапан дыхательный; 4- преобразователь магнитный поплавковый ПМП; 5- фильтр жидкости; 6- перепускной клапан; 8- счетчик жидкости; 9- Клапан прямого действия; 10- манометр; 11- датчик давления; 12- кран шаровой; 13- клапан обратный; 14- бак для хранения присадки; 15- вторичный прибор, 16- АРМ оператора налива и слива.
Рисунок 1- Гидравлическая схема УНМ-ДП

1,13 -компенсатор трубопроводов; 2,12-кран шаровой; 3-насос; 4-фильтр жидкости; 5- счетчик жидкости; 6-плотномер; 7-вторичный прибор; 8-клапан соленоидный; 9-манометр; 10-датчик температуры; 11- датчик давления, 14-АРМ оператора налива и слива.
Рисунок 2- Гидравлическая схема УНМ-С с счетчиком жидкости

1,13 -компенсатор трубопроводов; 2,12-кран шаровой; 3-насос; 4-фильтр жидкости; 6- расходомер массовый; 7-вторичный прибор; 8-клапан соленоидный; 9-датчик давления; 10-датчик температуры; 11- манометр; 14-АРМ оператора налива и слива.
Рисунок 3- Гидравлическая схема УНМ-С с массовым расходомером

1, 11-компенсатор трубопроводов; 2, 10-кран шаровой; 3-мановакуумметры; 4-насос; 5-фильтр жидкости; 6-счетчик; 7-вторичный прибор; 6-клапан управляемый; 9-манометр, 12- АРМ оператора налива и слива.
Рисунок 4- Гидравлическая схема УНМ-К
Программное обеспечение
Программное обеспечение (в дальнейшем - ПО) комплекса обеспечивает прием и обработку информации от первичных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом. ПО состоит из комплекса программных средств, объединенных функционально, но разделенных аппаратно, находящихся в отдельных устройствах, например в ЦБУ или персональном компьютере.
ПО комплекса подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым.
Канал прохождения измерительной информации включает в себя счетчик жидкости или расходомер, модуль процессорный ЦБУ и персональный компьютер. При наличии в комплексе плотномера значение плотности определяется с его помощью, и результат измерений передается в ПК для расчета массы жидкости.
ПО, установленное в центральном процессоре ЦБУ, содержит метрологически значимые части.
Защита от несанкционированного доступа к микропрограммам ЦБУ осуществляется путем пломбирования корпуса прибора. Кроме того, предусмотрена программная защита от считывания микропрограммы из микроконтроллеров. Защита от несанкционированного доступа к программам на персональном компьютере достигается встроенными средствами операционной системы: идентификацией пользователя с помощью индивидуального имени пользователя и пароля; разделением прав доступа пользователей на уровни: администратора и пользователя.
Перечень идентификационных параметров метрологически значимого программного обеспечения, приведен в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии метрологически значимой части ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Микропрограмма центрального процессора ЦБУ |
CBU |
06.0045 |
0хВ38Е |
CRC-16 |
АРМ оператора налива и слива |
ARM |
2В |
542F6EA2 |
CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамерен
ных изменений - "С" согласно МИ 3286-2010.
Пломбирование счетчика и плотномера осуществляется согласно технической документации на них, места пломбирования ЦБУ показаны на рисунке 4.

Рисунок 4 - Места пломбирования ЦБУ
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Диапазон расходов измеряемой жидкости в зависимости от её вязкости и диаметра условного прохода указаны в таблице 3.
Таблица 1
Обозначение комплекса измеритель НОТО |
Тип первичного преобразователя объема, счетчика, расходомера |
Тип вторичного прибора |
Диаметр условного прохода, мм |
Кол. первичных преобразователей объема, счетчиков, расходомеров массовых, шт |
Рабочее давление, МПа |
Пределы допускаемой относительной погрешности измерений объема 80, % |
Минимальный измеряемый объем нефтепродуктов, ДМ3 |
Пределы допускаемой относительной погрешности измерений массы 8т,% |
Потребляемая мощность, не более кВт |
УНМ-10С |
ппо |
КУП |
10 |
1 |
0,6 |
±0,15; 0,25; 0,5 |
5 |
+0,25; 0,4 |
2 |
ппт |
1,6 |
+0,15; 0,25; 0,5; 1 |
50 |
+1 | |||||
УНМ-ЮДП |
ппо |
ЦБУ |
* |
1,6 |
+0,15; 0,25; 0,5 |
5 |
±0,25; 0,4 |
3 | |
УНМ-25С |
ппо |
КУП, СУ |
25 |
1 |
0,6 |
+0,15; 0,25; 0,5 |
50 |
±0,25; 0,4 |
6 |
ппт |
КУП, Луч |
1,6 |
+0,15; 0,25; 0,5; 1 |
±0,25; 0,4 | |||||
Расходомеры массовые |
ЦБУ |
1,6 |
+0,15; 0,25 |
±0,25 | |||||
УНМ-25Х |
ППТ |
КУП, Луч |
1,6 |
+0,15; 0,25; 0,5 |
±0,25; 0,4 | ||||
УНМЛОС |
ППО |
КУП, СУ |
40 |
0,6 |
+0,15; 0,25; 0,5 |
100 |
±0,25; 0,4 |
4 | |
ППТ |
КУП, Луч |
1,6 |
+0,15; 0,25; 0,5; 1 |
±1 | |||||
Расходомеры массовые |
ЦБУ |
1,6 |
+0,15; 0,25 |
±0,25 | |||||
УНМ-65С |
ППТ |
КУП, Луч |
65 |
0,6 |
+0,15; 0,25; 0,5 |
500 |
±0,25; 0,4 |
6 | |
1,6 |
+0,15; 0,25; 0,5; 1 |
±0,25; 0,4 | |||||||
Расходомеры массовые |
ЦБУ |
1,6 |
+0,15; 0,25 |
±0,25 | |||||
УНМ-65К |
ППО, ППТ, ППВ |
ЦБУ |
* |
0,6 |
+0,15; 0,25; 0,5 |
±0,25; 0,4 |
15 |
*- количество первичных преобразователей определяется согласно проекта, но не более 10.
Обозначение комплекса измеритель ного |
Тип первичного Преобразова теля объема, счетчика, расходомера |
Тип вторичного прибора |
Диаметр условного прохода, мм |
Кол. первичных преобразова телей объема, счетчиков, расходомеров массовых, шт |
Рабочее давле ние, МПа |
Пределы допускаемой относитель ной погрешности измерений объема 80, % |
Минимальный измеряемый объем нефтепродуктов, дм3 |
Пределы допускаемой относитель ной погрешности измерений массы Зт, % |
Потребляе мая мощность, не более, кВт |
УНМ-80С |
ППВ |
КУП, СУ |
80 |
1 |
0,6; 1,6 |
±0,15; 0,25; 0,5 |
500 |
±0,25; 0,4 |
6 |
ппт |
КУП, Луч |
1,6 |
±0,15; 0,25; 0,5; 1 |
±0,25; 0,4 | |||||
Расходомеры массовые |
ЦБУ |
1,6 |
±0,15; 0,25 |
±0,25 | |||||
УНМ-80К |
ППО, ППТ, ППВ |
ЦБУ |
* |
0,6 |
±0,15; 0,25; 0,5 |
±0,25; 0,4 |
15 | ||
УНМ-100 ДП |
ППВ |
ЦБУ, Луч |
100 |
1 |
0,6; 1,6 |
800 |
0,25; 0,5 |
11 | |
УНМ-ЮОС |
ППВ |
КУП, СУ, Луч |
100 |
1 |
0,6; 1,6 |
±0,15; 0,25; 0,5 |
±0,25; 0,4 |
14 | |
ППТ |
КУП, Луч |
1,6 |
±0,15; 0,25; 0,5; 1 |
±0,25; 0,4 | |||||
Расходомеры массовые |
ЦБУ |
1,6 |
±0,15; 0,25 |
±0,25 | |||||
УНМ-ЮОК |
ППО, ППТ, ППВ |
ЦБУ |
* |
0,6 |
±0,15; 0,25; 0,5 |
±0,25; 0,4 |
15 | ||
УНМ-150С |
ППВ |
КУП, СУ |
150 |
1 |
0,6; 1,6 |
±0,15; 0,25; 0,5 |
1200 |
±0,25; 0,4 |
15 |
ППТ |
КУП, Луч |
1,6 |
±0,15; 0,25; 0,5; 1 |
±0,25; 0,4 | |||||
Расходомеры массовые |
ЦБУ |
1,6 |
±0,15; 0,25 |
±0,25 | |||||
УНМ-250С |
Расходомеры массовые |
ЦБУ |
250 |
1,6 |
±0,15; 0,25 |
1500 |
±0,15; 0,25 |
55 |
*- количество первичных преобразователей определяется согласно проекта, но не более 10.
Обозначение комплекса измеритель ного |
Диапазон изменений уровня, мм |
Температура окружающей и рабочей сред, °C |
Давление контро лируемой среды, МПа |
Плотность Контролируемой среды, кг/м3 |
Пределы допускаемой относитель ной погрешности измерений температуры, °C |
Пределы допускаемой Относитель ной погрешности измерений плотности, кг/м3 |
Напряжение питания комплекса, В |
Частота тока, Гц |
У станов ленная безотказная наработка комплекса, ч, не менее |
Полный средний срок службы комплекса, лет, не более |
УНМ-10С |
- |
От -60 до +40 |
2,5 |
От 680 до 1010 |
+0,5 |
+1 |
380 |
50+1 |
6000 |
8 |
УНМ-ЮДП |
От 30 до 150 | |||||||||
УНМ-25С |
- | |||||||||
УНМ-25Х | ||||||||||
УНМ-40С | ||||||||||
УНМ-65С | ||||||||||
УНМ-65К | ||||||||||
УНМ-80С | ||||||||||
УНМ-80К | ||||||||||
УНМ-ЮОДП | ||||||||||
УНМ-100С | ||||||||||
УНМ-100К | ||||||||||
УНМ-150С | ||||||||||
УНМ-250С |
'аблица 3
Диаметр условного прохода, мм |
з 7- Расход жидкости Q, м /ч в зависимости от диапазона вязкости, мм /с | ||||||||
от 0,55 до 6,0 включительно, мм2/с |
от 6,0 до 60 включительно, мм2/с |
от 60 до 300 включительно, мм2/с | |||||||
Q мин. |
Q ном. |
Q макс. |
Q мин. |
Q НОМ’ |
Q макс. |
Q мин. |
Q ном. |
Q макс. | |
10 |
0,04 |
3 |
3,6 |
0,04 |
2,5 |
3 |
0,04 |
2 |
2,5 |
25 |
0,72 |
■ 3,6 |
7,2 |
0,5 |
3,0 |
6,0 |
0,4 |
3,0 |
6,0 |
40 |
2,5 |
18 |
25 |
2 |
15 |
20 |
1,8 |
12 |
18 |
65 |
5 |
30 |
55 |
4 |
27 |
50 |
4 |
22 |
45 |
80 |
12 |
60 |
100 |
10 |
50 |
80 |
8 |
40 |
70 |
100 |
18 |
120 |
180 |
10 |
80 |
100 |
4 |
60 |
80 |
150 |
30 |
250 |
420 |
20 |
250 |
350 |
15 |
200 |
300 |
250 |
0 |
2000 |
2200 |
0 |
1700 |
2000 |
0 |
1500 |
1600 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на раме комплекса и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Наименование |
Количество |
Примечание |
Комплекс измерительный УНМ Комплекс измерительный УНМ. Руководство |
1шт. |
УНМ-ХХХ-Х в соответствии с заказом |
по эксплуатации. Формуляр 131.00.00.00 ФО Эксплуатационная документация на составные части комплекса. |
1 экз. 1 экз. 1 компл. |
согласно заказа |
Диск с программным обеспечением. Методика поверки 131.00.00.00 МП |
1 шт. 1 шт. |
согласно заказа |
Лист № 11
Всего листов 11
Поверка
осуществляется в соответствии с документом 131.00.00.00 МП ТСИ. Комплексы измерительные УНМ. Методика поверки”, утвержденным ФГУП "ВНИИМС" в январе 2014 г.
Основные средства поверки:
- установка поверочная средств измерений объема и массы УПМ2000, пределы относительной погрешности ±0,05 %;
- мерники-образцовые по ГОСТ 8.400-80, пределы основной относительной погрешности ±0,05 %;
- термометр для нефтепродуктов ГН-8М по ГОСТ 400-80, диапазон измерения от минус 80 до плюс 60 °C, цена деления 0,1 °C;
- термометр лабораторный ТЛ-4, диапазон измерений от минус 30 до плюс 20 °C, цена деления 0,1 °C;
- секундомер ТУ 25-1894.003-90, погрешность в пределах ±0,2 с, емкость шкалы 30 мин;
- набор ареометров ГОСТ 18481-81, пределы основной абсолютной погрешности ±0,5 кг/м3.
Сведения о методах измерений
изложены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ Р 51330.0-99 Электрооборудование взрывозащищённое. Часть 0. Общие требования.
2. ТУ 4213-233-05806720-2013 "Комплексы измерительные УНМ. Технические условия".
Рекомендации к применению
- выполнение торговых и товарообменных операций.
