Устройства детектирования гамма-излучения УДКГ-37
| Номер в ГРСИ РФ: | РБ 03 17 7501 20 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
|
Описание типа РБ 03 17 7501 20 [2020-11-16]
rb-03-17-7501-20_2020-11-16.pdf
|
Скачать |
Устройства детектирования гамма-излучения УДКГ-37 (далее - устройства) предназначены для измерения мощности амбиентного эквивалента дозы непрерывного и импульсного рентгеновского и гамма-излучения в широком диапазоне с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS485/RS232.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 7501 20 |
| Наименование | Устройства детектирования гамма-излучения УДКГ-37 |
| Год регистрации | 2020 |
| Номер сертификата | 13315 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2984-2020. |
Поверители
Скачать
|
Описание типа РБ 03 17 7501 20 [2020-11-16]
rb-03-17-7501-20_2020-11-16.pdf
|
Скачать |
Описание типа
Назначение
Устройства детектирования гамма-излучения УДКГ-37 (далее - устройства) предназначены для измерения мощности амбиентного эквивалента дозы непрерывного и импульсного рентгеновского и гамма-излучения в широком диапазоне с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS485/RS232.
Устройства могут применяться как в составе автоматизированных систем контроля радиационной обстановки (АСКРО), так и автономно на ядерно и радиационно опасных объектах народнохозяйственного назначения, в том числе и при аварийных ситуациях. Также устройства могут применяться для контроля радиационной обстановки непосредственно в месте нахождения импульсных установок (например, линейных ускорителей типа ELEKTA, CLINAC) в широком диапазоне энергий и мощностей доз.
Описание
Устройства выпускаются в трех исполнениях: УДКГ-37, УДКГ-37/1, УДКГ-37/2.
Устройства состоят из блока сопряжения (БС-37, БС-37/1, БС-37/2), блока детектирования гамма-излучения (БДКГ-37), соединенных между собой кабелем длиной от 20 до 50 м.
БДКГ-37 выполнен в цилиндрическом водонепроницаемом корпусе из нержавеющей стали с герметичным разъемом и может использоваться под водой на глубине до 40 м.
БС-37 (БС-37/1, БС-37/2) обеспечивает электропитание БДКГ-37, осуществляет обработку электрических сигналов, поступающих от БДКГ-37, а также передачу результатов измерений аппаратуре потребителя.
БС-37 (БС-37/1, БС-37/2) выполнен в корпусе из ударопрочного
трудновоспламеняемого ABS-пластика.
Электропитание устройств осуществляется от внешнего источника постоянного тока с напряжением от 9 до 30 В для УДКГ-37, УДКГ-37/2 и от 4 до 12 В для УДКГ-37/1.
Устройства обеспечивают обмен информацией с аппаратурой потребителя по интерфейсу RS485 (для УДКГ-37, УДКГ-37/2) или RS232 (для УДКГ-37/1) с помощью прикладного программного обеспечения.
УДКГ-37, УДКГ-37/1 используют открытый протокол обмена Modbus НТЦгУДКГ^.37/2 предназначено для работы в составе измерителя-сигнализатора СРК-АТ22ц7. \ \
hssiy)

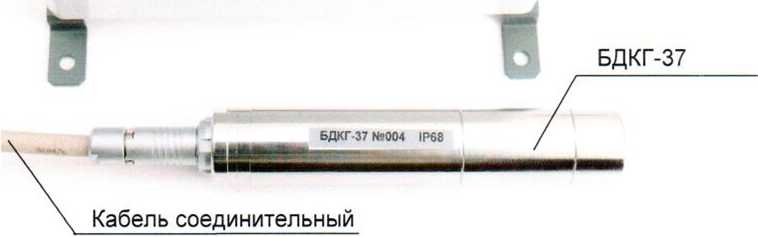

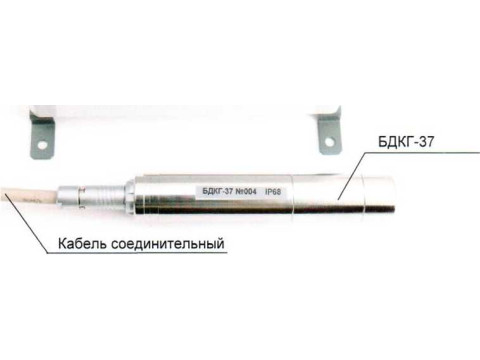

Внешний вид устройств приведен на рисунке 1.
БС-37 (БС-37/1, БС-37/2)
Устройство детектирования __гамма-излучения УДКГ-37 Блок сопряжении (БС-37) RS485 (да 9-30 V) идкг-37. • 1И.З*'М < НЧ101 4 ЫХю Зям IP65
М«эВ •, F < «О МЛ
Зла Ne ОМ Год 2020
Ш Агомтех
Спехам* г.
Рисунок 1 - Внешний вид устройств
Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
Устройство детектирования гамма-излучения УДКГ-37 Блок сопряжения (БС-37) RS485 (да 9-30 V) сдкг-37 ! мхЗа** » йчю> 4 ыюо ЭаА* IP65
•ОеаЯ < F л ЮМ»6 __ ЙЗ АГОМТГХ
Зла М: 004 Гед 2020 Cw*~ >■ мперген
Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение (ПО) устройств состоит из встроенного и внешнего (прикладного).
Встроенное ПО в виде программного кода и блока с градуировочными коэффициентами и константами устанавливается в энергонезависимую память микроконтроллера в процессе производства. Изменение ПО невозможно без применения специализированного оборудования изготовителя. ПО защищено от непреднамеренных и преднамеренных изменений с помощью специальных (криптографических) программных средств и пломбой на корпусе блока сопряжения. Встроенное ПО является метрологически значимым.
Прикладное ПО «UDKG-37 Utility» предназначено для визуализации результатов измерений и управления работой устройств.
Программа «UDKG-37 Utility» не является метрологически значимой.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерений мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения |
от 1 мкЗв/ч до 5000 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, %: - при мощности дозы от 1 до 10 мкЗв/ч - при мощности дозы св. 10 мкЗв/ч до 5000 Зв/ч |
±25 ±15 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения |
от 50 кэВ до 10 МэВ |
|
Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения, %, в пределах |
±30 |
|
Диапазон измерений средней мощности дозы импульсного (частота повторения не менее 20 имп/с, длительность не менее 1 мкс) рентгеновского и гамма-излучения |
от 0,3 до 1000 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении средней мощности дозы импульсного рентгеновского и гамма-излучения, % |
±25 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за время непрерывной работы, %, не более |
5 |
|
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа - фон гамма-излучения, мкЗв/ч, не более |
от 15 до 25 от 30 до 80 от 84 до 106,7 |
реестр ||
Продолжение таблицы 1
|
Характеристика |
Значение | |
|
Пределы допускаемых дополнительных относительных погрешностей при измерении мощности дозы, %: - при изменении температуры окружающего воздуха в диапазоне от минус 30 °C до плюс 60 °C относительно нормальных условий - при воздействии относительной влажности воздуха до 98 % при температуре 35 °C и более низких температурах без конденсации влаги - при изменении атмосферного давления в диапазоне от 66,0 до 106,7 кПа относительно нормальных условий - при воздействии синусоидальных вибраций в диапазоне частот от 5 до 120 Гц, амплитудой смещения для частоты ниже частоты перехода 0,15 мм, амплитудой ускорения для частоты выше частоты перехода 19,6 м/с2 - при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м - при воздействии многократных механических ударов с пиковым ударным ускорением 100 м/с2 и длительностью ударного импульса в диапазоне от 2 до 50 мс - при сейсмических воздействиях интенсивностью до 8 баллов по шкале MSK-64 на высотах до 50 м относительно нулевой отметки |
±10 ±10 ±5 ±5 ±5 ±5 ±5 | |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы при изменении длины кабеля от 20 до 50 м, % |
±5 | |
|
Радиационный ресурс, Зв, не менее: - БДКГ-37 и кабеля - БС-37 (БС-37/1, БС-37/2) |
50000 100 | |
|
Допустимое статическое гидравлическое давление для БДКГ-37, кПа, не более |
400 | |
|
Степень защиты от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-2015: - БС-37 (БС-37/1, БС-37/2) - БДКГ-37 |
IP65 IP68 | |
|
Масса, кг, не более - БС-37 (БС-37/1, БС-37/2) - БДКГ-37 - кабель длиной 20 м - кабель длиной 50 м |
0,35 0,2 1,0 2,5 | |
|
Габаритные размеры, мм, не более - БС-37 (БС-37/1, БС-37/2) - БДКГ-37 |
80x170x60 025x135 | |
Знак утверждения типа
Комплектность
Комплект поставки устройств приведен в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество на исполнение |
Примечание | ||
|
- |
01 |
02 | |||
|
Устройство детектирования гамма-излучения УДКГ-37 в составе: - блок сопряжения БС-37 - блок детектирования гамма-излучения БДКГ-37 |
ТИАЯ.418269.115 ТИАЯ.468154.065 ТИАЯ.418269.127 |
1 1 |
- |
- |
Интерфейс RS485 |
|
Устройство детектирования гамма-излучения УДКГ-37/1 в составе: - блок сопряжения БС-37/1 - блок детектирования гамма излучения БДКГ-37 |
ТИАЯ.418269.115-01 ТИАЯ.468154.065-01 ТИАЯ.418269.127 |
- |
1 1 |
- |
Интерфейс RS232 |
|
Устройство детектирования гамма-излучения УДКГ-37/2 в составе: - блок сопряжения БС-37/2 - блок детектирования гамма-излучения БДКГ-37 |
ТИАЯ.418269.115-02 ТИАЯ.468154.065-02 ТИАЯ.418269.127 |
- |
- |
1 1 |
Интерфейс RS485 |
|
Кабель |
ТИАЯ.685621.446 |
1 |
1 |
1 |
Длина 20 м* |
|
Комплект монтажный частей: - кронштейн - кронштейн - вилка кабельная S21K0C-P07MFD0-600S с хвостовиком 701.023.208.965.050 - вилка кабельная S40B0C-P05MFG0-500S с хвостовиком 700.023.208.965.045 |
ТИАЯ.412911.005 ТИАЯ.745422.016 ТИАЯ.723356.004 |
2 1 1 |
2 1 1 |
2 1 1 |
Для крепления БС-37 (БС-37/1, БС-37/2) Для крепления БДКГ-37 Для УДКГ-37, УДКГ-37/2 Для УДКГ-37/1 |
|
Комплект принадлежностей для поверки |
ТИАЯ.412918.110 |
1 |
1 |
1 |
По заказу |
|
Методика поверки |
МРБ МП.2984-2020 |
Г |
Г |
Г* | |
|
Руководство по эксплуатации |
ТИАЯ.418269.115 РЭ |
1 |
1 |
1 | |
|
Протокол обмена УДКГ-37, УДКГ-37/1 |
ТИАЯ.00444-01 |
л ** 1 |
Г* |
- |
Modbus RTU |
* Длина кабеля может изменяться в зависимости от требований заказчика (от 20 до 50 м).
** Поставляется в одном экземпляре при отгрузке нескольких приборов одному
потребителю.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУВУ 100865348.049-2020 «Устройства детектирования гамма-излучения УДКГ-37. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. ^-технические условия».
Лис
Для документов
МРБ МП.2984-2020 «Устройства детектирования гамма-излучени У-...-...
~ 1 J ос/дя^ствечный реолр
Методика поверки».
Заключение
Устройства детектирования гамма-излучения УДКГ-37 соответствуют требованиям ТУ BY 100865348.049-2020, ГОСТ 27451-87, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР020 003 41728 действительна по 22.06.2025).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
