Весы неавтоматического действия серии CY
| Номер в ГРСИ РФ: | РБ 03 02 7504 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Aczet Pvt. Ltd.", Инди |
|
Описание типа РБ 03 02 7504 20 [2020-05-22]
rb-03-02-7504-20_2020-05-22.pdf
|
Скачать |
Весы неавтоматического действия серии CY (в дальнейшем - весы) предназначены для определения массы в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7504 20 |
| Наименование | Весы неавтоматического действия серии CY |
| Год регистрации | 2020 |
| Номер сертификата | 13318 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "Aczet Pvt. Ltd.", Индия (IN) |
Производитель / Заявитель
фирма "Aczet Pvt. Ltd."
Адрес: Unit E2, Plot 15, WICEL Estate, Opp. Seepz Gate №1, Andheri (E), Mumbai 400 093, India
Контакты: +91 022 4243-7700
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7504 20 [2020-05-22]
rb-03-02-7504-20_2020-05-22.pdf
|
Скачать |
Описание типа
Назначение
Весы неавтоматического действия серии CY (в дальнейшем - весы) предназначены для определения массы в режиме статического взвешивания.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации, лаборатории.
Описание
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код, измеренное значение массы выводится на дисплей.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы с действительной ценой деления 0,0001 г и 0,001 г оснащены ветрозащитной витриной.
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, размерами ГПУ.
Весы оснащены цифровым интерфейсом передачи данных RS232C для связи с периферийными устройствами, такими как принтер, вторичный дисплей, ПК (персональный компьютер).
Весы снабжены следующими устройствами и функциями:
- определение стабильного равновесия;
- устройство индикации отклонения от нуля;
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство уравновешивания тары - устройство выборки массы тары;
- обнаружение промахов;
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях;
- запоминающее устройство;
- взвешивание в различных единицах массы;
- вспомогательное показывающее устройство;
- различные режимы работы; счетный режим, вычисление процентных соотношении (удельный вес), режим сравнения, суммирование, статистическая обработка.

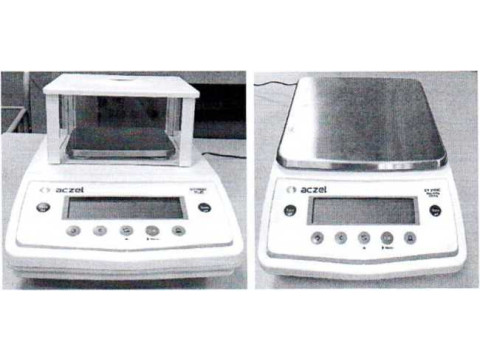

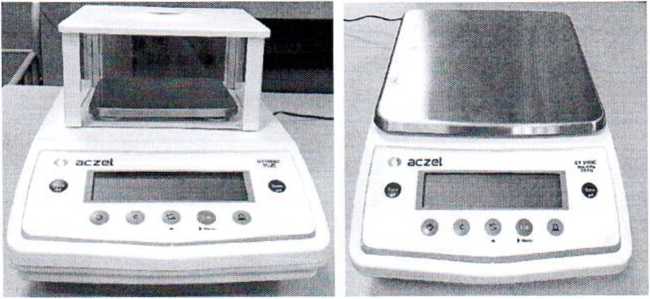

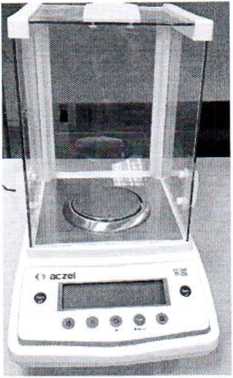

Внешний вид весов приведен на рисунке 1.
Рисунок 1 - Общий вид весов неавтоматического действия серии CY.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано, загружено через какой-либо интерфейс или с помощью других средств после опломбирования.
Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, а также измерительной информации используется переключатель настройки и юстировки пломбируемый пломбой в виде разрушаемой наклейки.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Данные представлены в таблице 1.
Таблица 1
|
Наименование встроенного ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычис-дения цифрового идентификатора ПО |
|
не применяется |
не применяется |
г.1.1.6.x |
не применяется |
не применяется |
|
Примечание: 1) х - обозначения не относящиеся к метрологически значимой части ПО. | ||||
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п) и классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице в таблице 2.
Таблица 2
|
Модификации |
Мах, г |
Min, г |
Действительная цена деления (d), г |
Поверочный интервал (е), г |
Число поверочных интервалов (п) |
Интервалы нагрузки (т), г |
Пределы допускаемой погрешности при поверке, ±, мг |
Класс точности |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
CY-64C |
60 |
0,01 |
0,0001 |
0,001 |
60000 |
От 0,01 до 50 вкл. Св. 50 до 60 |
±0,5 ±1 |
I |
|
CY-124C |
120 |
0,01 |
0,0001 |
0,001 |
120000 |
От 0,01 до 50 вкл. Св. 50 до 120 |
±0,5 ±1 |
I |
|
CY-224C |
220 |
0,01 |
0,0001 |
0,001 |
220000 |
От 0,01 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 220 |
±0,5 ±1 ±1,5 |
I |
|
CY-223C |
220 |
0,02 |
0,001 |
0,01 |
22000 |
От 0,02 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 220 |
±5 ±10 ±15 |
II |
|
CY-323C |
320 |
0,02 |
0,001 |
0,01 |
32000 |
От 0,02 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 320 |
±5 ±10 ±15 |
II |
|
CY-423C |
420 |
0,02 |
0,001 |
0,01 |
42000 |
От 0,02 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 420 |
±5 ±10 ±15 |
II |
|
CY-513C |
510 |
0,02 |
0,001 |
0,01 |
51000 |
От 0,02 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 510 |
±5 ±10 ±15 |
II |
|
CY-1003C |
1000 |
0,1 |
0,001 |
0,01 |
100000 |
От 0,1 до 500 вкл. Св. 500 до 1000 |
±5 ±10 |
I |
|
CY-1202C |
1200 |
0,5 |
0,01 |
0,1 |
12000 |
От 0,5 до 500 вкл. Св. 500 до 1200 |
±50 ±100 |
II |
|
CY-2202C |
2200 |
0,5 |
0,01 |
0,1 |
22000 |
От 0,5 до 500 вкл. Св. 500 до 2000 Св. 2000 до 2200 вкл. |
±50 ±100 ±150 |
II |
|
CY-3102C |
3100 |
0,5 |
0,01 |
0,1 |
31000 |
От 0,5 до 500 вкл. Св. 500 до 2000 Св. 2000 до 3100 вкл. |
±50 ±100 ±150 |
II |
|
CY-4102C |
4100 |
0,5 |
0,01 |
0,1 |
41000 |
От 0,5 до 500 вкл. Св. 500 до 2000 Св. 2000 до 4100 вкл. |
±50 ±100 ±150 |
II |
|
CY-6102C |
6100 |
0,5 |
0,01 |
0,1 |
61000 |
От 0,5 до 500 вкл. Св. 500 до 2000 Св. 2000 до 6100 вкл. |
±50 ±100 ±150 |
II |
Диапазон выборки массы тары, г от 0 до Мах
Диапазон рабочих температур, °C
для весов I класса точности....................................от плюс 15 до плюс 25
для весов II класса точности...................................от плюс 15 до плюс 30
Электрическое питание от сети переменного тока: - диапазон напряжения переменного тока, В............................от 195,5 до 253
- диапазон частот, Гц...................................................................от 49 до 51
Масса и габаритные размеры весов приведены в таблице 3. Таблица 3
|
Обозначение модификации |
Габаритные размеры весов, мм, не более |
Масса, кг, не более |
|
CY-64C |
345х212х355 |
7,38 |
|
CY-124C |
345х212х355 |
7,38 |
|
CY-224C |
345х212х355 |
7,38 |
|
CY-223C |
345х212х175 |
4,46 |
|
CY-323C |
345х212х175 |
4,46 |
|
CY-423C |
345х212х175 |
4,46 |
|
CY-513C |
345х212х175 |
4,46 |
|
CY-1003C |
345х212х175 |
4,8 |
|
CY-1202C |
345х212х105 |
4,73 |
|
CY-2202C |
345х212х105 |
4,73 |
|
CY-3102C |
345х212х105 |
4,73 |
|
CY-4102C |
345х212х105 |
4,73 |
|
CY-6102C |
345х212х105 |
4,73 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
1. Весы 1 шт.
2. Адаптер сетевого питания
3. Руководство по эксплуатации 1 экз.
4. Ветрозащитная витрина (в зависимости от модификации) 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация “ Aczet Pvt. Ltd." (Индия).
ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрологические и технические требования испытания”.
Заключение
Весы неавтоматического действия серии CY соответствуют требованиям технической документации фирмы - изготовителя, ГОСТ OIML R 76-1-2011.
Весы неавтоматического действия серии CY соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU Д-1М.НА52.В.07511/19 до 19.06.2024).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
