Весы электронные платформенные автомобильные ВЭСПА (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов, автопоездов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3138 20 |
| Наименование | Весы электронные платформенные автомобильные ВЭСПА |
| Год регистрации | 2020 |
| Номер сертификата | 13327 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | Частное унитарное производственно-торговое предприятие "Номинал", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУП "Номинал"
Адрес: 224017, г. Брест, ул Богданчука, 121,
Контакты: тел./факс: (0162) 20-23-23
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 3138 20 [2009-06-05]
rb-03-02-3138-20_2009-06-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3138 20 [2016-07-25]
rb-03-02-3138-20_2016-07-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3138 20 [2016-10-28]
rb-03-02-3138-20_2016-10-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3138 20 [2017-03-06]
rb-03-02-3138-20_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3138 20 [2021-02-15]
rb-03-02-3138-20_2021-02-15.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные автомобильные ВЭСПА (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов, автопоездов.
Область применения весов: предприятия промышленности, сельского хозяйства, торговли, дорожные службы и пр.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается аналогово-цифровым преобразователем, расположенным в корпусе индикатора. Информация о массе взвешиваемого груза выводится на дисплей индикатора.
Конструктивно весы состоят из грузоприёмного устройства (грузоприёмные платформы, весоизмерительные тензорезисторные датчики, коробка распределительная) и индикатора. В данном типе весов используются весоизмерительные тензорезисторные датчики типа CSPM (обозначение датчиков RCSP, CSP, CSPM) или ASC производства «Revere Transducers» (Нидерланды, Индия), входящая в состав «Vishay Precision Group» (США), Н9С или НМ9С производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)» (Китай), RC, RCD производства фирмы «Flintec GmbH» (Германия), и индикатор типа SE или ME производства «AXIS» Sp.zo.o, Gdansk (Республика Польша), типа IT производства «Systec» (Германия).
Весы могут производиться в портативном исполнении. В портативном исполнении весы устанавливаются на ровную бетонную либо твердую асфальтную поверхность имеющую максимальный угол наклона 0,5° или разницу вуоовне 5 см.
л У/* \
на длине 6 м. в продольном и поперечном направлении.
Весы выпускаются в различных модификациях, отличающихся друг от друга максимальными нагрузками, количеством ГП, исполнением и имеющих обозначение ВЭСПА-H-X-Z-Y, где:
ВЭСПА - тип весов;
Н - максимальная нагрузка, т (для многодиапазонных весов указывается для каждого диапазона через символ «/»);
X - исполнение (01- одна ГП, 02 - две ГП , 03 - три ГП, 04 - четыре ГП);
Z - длина грузоприемного устройства;
Y - (необязательное поле) Трэвел - портативные весы для взвешивания дорожных транспортных средств.
Весы представлены одно- и двухдиапазонными модификациями.
Функциональные возможности весов:
- индикация нагрузки на весовую платформу;
- подсчёт количества штук взвешиваемых деталей;
- сравнение с пороговыми значениями веса, заданными заранее;
- фиксированное значение веса тары;
- автоматическое обнуление;
- сопряжение с компьютером, сканером;
- диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.
Схема пломбирования весов ВЭСПА от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.

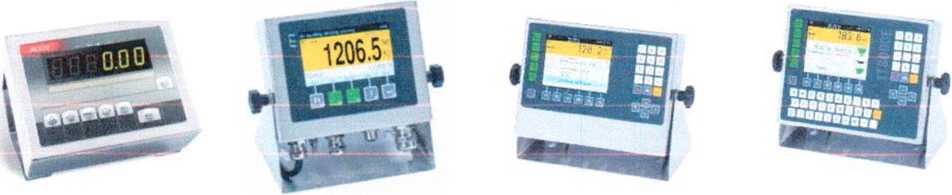

Внешний вид весов электронных платформенных портативных автомобильных ВЭСПА «Трэвел» показан на рисунке 1.
SE и ME IT IT

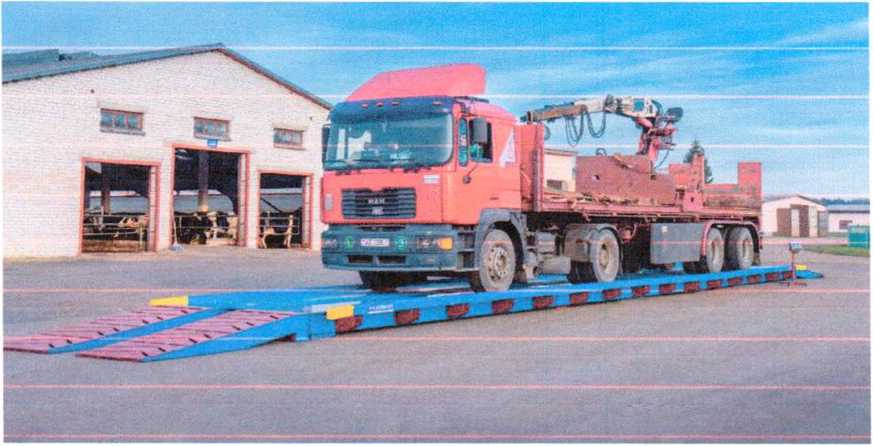

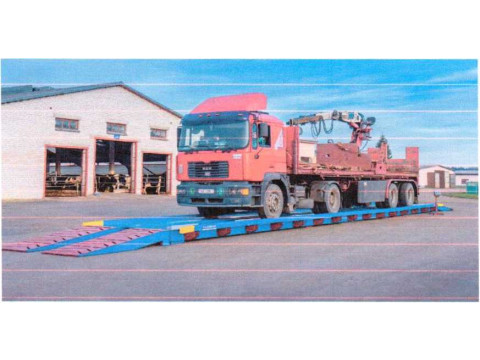

Рисунок 1 - Внешний вид весов электронных платформенных ВЭСПА.
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности весов по ГОСТ OIML R 76-1-2011
III (средний) 100 % Мах 100 % Махг
от -30 до +40 от -10 до +40
от 195,5 до 253
от 49 до 51
20
Диапазон уравновешивания тары однодиапазонных весов
Диапазон уравновешивания тары многодиапазонных весов
Диапазон рабочих температур, °C:
для грузоприемного устройства
для грузоприемного устройства в комплекте
с датчиками RC3-; RC3D- фирмы Flintec GmbH
Питание весов от сети переменного тока:
диапазон напряжения переменного тока, В
диапазон частот, Гц
Потребляемая мощность, В А, не более
Модификации весов, максимальная нагрузка Мах, поверочный интервал е (е(), действительная цена деления шкалы d (di) приведены в таблице 1.
Таблица 1
|
Обозначение весов |
Максимальная нагрузка МАХ, кг. (МАХ,/МАХ2) |
Минимальная нагрузка MIN, кг. (MIN1/MIN2) |
Действительная цена деления d (di/d2), поверочный интервал весов е (ei/ег), кг. |
Интервалы взвешивания, кг. |
Пределы допускаемой погрешности при первичной поверке, кг. |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ВЭСПА-15 |
15000 |
100 |
5 |
от 100 до 2500 вкл. св. 2500 до 10000 вкл. св. 10 до 15000 вкл. |
±2,5 ±5 ±7,5 |
|
ВЭСПА-6/15 |
6000/15000 |
40/100 |
2/5 |
от 40 до 1000 вкл. св. 1000 до 4000 вкл. св. 4000 до 6000 вкл. |
±1 ±2 ±3 |
|
от 100 до 2500 вкл. св. 2500 до 10000 вкл. св. 10 до 15000 вкл. |
±2,5 ±5 ±7,5 | ||||
|
ВЭСПА-30 |
30000 |
200 |
10 |
от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. |
±5 +10 ±15 |
|
ВЭС ПА-15/30 |
15000/30000 |
100/200 |
5/10 |
от 100 до 2500 вкл. св. 2500 до 10000 вкл. св. 10 до 15000 вкл. |
±2,5 ±5 ±7,5 |
|
от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. |
±5 ±10 ±15 | ||||
|
ВЭСПА-40 |
40000 |
400 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. |
±10 ±20 |
|
ВЭСПА-30/40 |
30000/40000 |
200/400 |
10/20 |
от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. |
±5 ±10 ±15 |
|
от 400 до 10000 вкл. св. 10000 до 40000 вкл. |
±10 ±20 | ||||
|
ВЭСПА-50 |
30000 |
200 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 50000 вкл. |
±10 ±20 ±30 |
|
ВЭСПА-30/50 |
30000/50000 |
200/400 |
10/20 |
от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. |
±5 ±10 ±15 |
|
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 50000 вкл. |
±10 ±20 ±30 | ||||
|
ВЭСПА-60 |
60000 |
400 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 60000 вкл. |
±10 ±20 ±30 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ВЭСПА-30/60 |
30000/60000 |
200/400 |
10/20 |
от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. |
±5 ±10 ±15 |
|
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 60000 вкл. |
+10 ±20 ±30 | ||||
|
ВЭСПА-80 |
80000 |
1000 |
50 |
от 1000 до 25000 вкл. св. 25000 до 80000 вкл. |
±25 ±50 |
|
ВЭСПА-60/80 |
60000/80000 |
400/1000 |
20/50 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 60000 вкл. |
±10 ±20 ±30 |
|
от 1000 до 25000 вкл. св. 25000 до 80000 вкл. |
±25 ±50 |
Таблица 2.
|
Наименование параметра |
Значение параметра | |
|
1 |
2 | |
|
Габаритные размеры грузоприёмного устройства, мм, не более: | ||
|
исполнение 01 |
ВЭСПА-15 |
12000x4000x800 |
|
ВЭСПА-30 |
12000x4000x800 | |
|
ВЭСПА-40 |
12000x4000x850 | |
|
ВЭСПА-50 |
12000x4000x850 | |
|
ВЭСПА-60 |
12000x4000x850 | |
|
ВЭСПА-80 |
12000x4000x850 | |
|
исполнение 02 |
ВЭСПА-15 |
24000x4000x800 |
|
ВЭСПА-30 |
24000x4000x800 | |
|
ВЭСПА-40 |
24000x4000x850 | |
|
ВЭСПА-50 |
24000x6000x850 | |
|
ВЭСПА-60 |
24000x6000x850 | |
|
ВЭСПА-80 |
18000x6000x850 | |
|
исполнение 03 |
ВЭСПА-30 |
24000x4000x850 |
|
ВЭСПА-40 |
24000x4000x850 | |
|
ВЭСПА-50 |
24000x6000x850 | |
|
ВЭСПА-60 |
24000x6000x850 | |
|
ВЭСПА-80 |
24000x6000x850 | |
|
исполнение 04 |
ВЭСПА-30 |
24000x6000x850 |
|
ВЭСПА-40 |
24000x6000x850 | |
|
ВЭСПА-50 |
24000x6000x850 | |
|
ВЭСПА-60 |
24000x6000x850 | |
|
ВЭСПА-80 |
24000x6000x850 | |
|
Масса грузоприёмного устройства, кг, не более: | ||
|
исполнение 01 |
ВЭСПА-30 |
7020 |
|
ВЭСПА-40 |
7460 | |
|
ВЭСПА-50 |
7900 | |
|
ВЭСПА-60 |
8540 | |
|
ВЭСПА-80 |
9170 | |
|
исполнение 02 |
ВЭСПА-30 |
821£-< |
|
ВЭСПА-40 | ||
|
ВЭСПА-50 | ||
|
ВЭСПА-60 |
9820 | |
|
ВЭСПА-80 |
105б(К " | |
Продолжение таблицы 2
|
1 |
2 | |
|
исполнение 03 |
ВЭСПА-30 |
12165 |
|
ВЭСПА-40 |
12165 | |
|
ВЭСПА-50 |
12780 | |
|
ВЭСПА-60 |
13510 | |
|
ВЭСПА-80 |
14840 | |
|
исполнение 04 |
ВЭСПА-30 |
12165 |
|
ВЭСПА-40 |
12165 | |
|
ВЭСПА-50 |
12780 | |
|
ВЭСПА-60 |
13510 | |
|
ВЭСПА-80 |
14840 | |
Программное обеспечение (далее ПО) является встроенным и метрологически значимым. Идентификационные данные ПО приведены в таблице 3.
Идентификационным номером ПО служит номер версии, который отображается на дисплее при включении весов.
ПО реализовано в стационарной (закрепленной) аппаратной части и не может быть модифицировано или загружено через какой-либо интерфейс, поскольку имеет встроенную защиту.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на задней панели весового индикатора. ПО не может быть модифицировано без нарушения защитной пломбы, установки переключателя юстировки в положение «ON» и ввода сервисного кода.
Таблица 3
|
Идентификационные данные (признаки) |
Значение | |||
|
ME |
SE |
IT1 |
IT4000 IT6000 IT8000 | |
|
Идентификационное название ПО |
— |
— |
— |
— |
|
Номер версии (идентификационный номер) ПО* |
В1ху1 |
В-50_ху1 |
v.l.xy1 |
v.4.xy1 |
|
Цифровой идентификатор ПО (контрольная сумма) 2 |
— |
— |
— |
— |
|
Алгоритм вычисления цифрового идентификатора ПО2 |
— |
— |
— |
— |
Примечания:
* Номер версии (идентификационный номер) ПО не ниже указанного.
Комплектность
Комплект поставки весов должен соответствовать таблице 4. Таблица 4
|
Наименование |
Количество |
|
Грузоприёмная платформа, шт. |
* |
|
Распределительная коробка, шт. |
1 |
|
Весовой индикатор, шт. |
1 |
|
Тензометрический датчик, шт. |
** |
|
Кабель соединительный (до 100 м), шт. |
1 |
|
Руководство по эксплуатации, экз. |
1 |
|
Паспорт, экз. |
1 |
|
Упаковочная коробка, шт. |
1 |
|
* По требованию заказчика грузоприёмное устройство может комплектоваться: - одной платформой (исполнение 01\, - двумя платформами (исполнение 02)\ - тремя платформами (исполнение 03). - четырьмя платформами (исполнение 04). * * Количество датчиков для грузоприёмного устройства, состоящего из: - одной платформы - 4 шт.; - двух платформ - 6 шт.; - трёх платформ - 8 шт. - четырех платформ - 10 шт. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
ТУ BY 200165359.001-2006 «Весы электронные стационарные платформенные автомобильные ВЭСПА. Технические условия».
Заключение
Весы электронные платформенные автомобильные ВЭСПА требованиям ГОСТ OIML R 76-1-2011 и ТУ BY 200165359.001-2006
Весы электронные стационарные платформенные автомобильные ВЭСПА соответствуют требованиям ТР ТС 004/2011 ТР ТС 020/2011 (декларация о соответствии ТС BY/112 11.01. ТР004 003 17654 до 27.06.2021).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-378-98-13.
Аттестат аккредитации № BY/112 1.0025.
