Весы платформенные железнодорожные ЖДВ
| Номер в ГРСИ РФ: | РБ 03 02 5883 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЧУП "Номинал", г. Брест |
Весы электронные платформенные железнодорожные ЖДВ (в дальнейшем -весы) предназначены для статического взвешивания железнодорожных вагонов на предприятиях различных отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5883 20 |
| Наименование | Весы платформенные железнодорожные ЖДВ |
| Год регистрации | 2020 |
| Номер сертификата | 13326 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | Частное унитарное производственно-торговое предприятие "Номинал", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУП "Номинал"
Адрес: 224017, г. Брест, ул Богданчука, 121,
Контакты: тел./факс: (0162) 20-23-23
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5883 20 [2016-06-17]
rb-03-02-5883-20_2016-06-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5883 20 [2021-02-15]
rb-03-02-5883-20_2021-02-15.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные железнодорожные ЖДВ (в дальнейшем -весы) предназначены для статического взвешивания железнодорожных вагонов на предприятиях различных отраслей промышленности.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается аналогово-цифровым преобразователем, расположенным в корпусе индикатора. Информация о массе взвешиваемого груза выводится на дисплей индикатора.

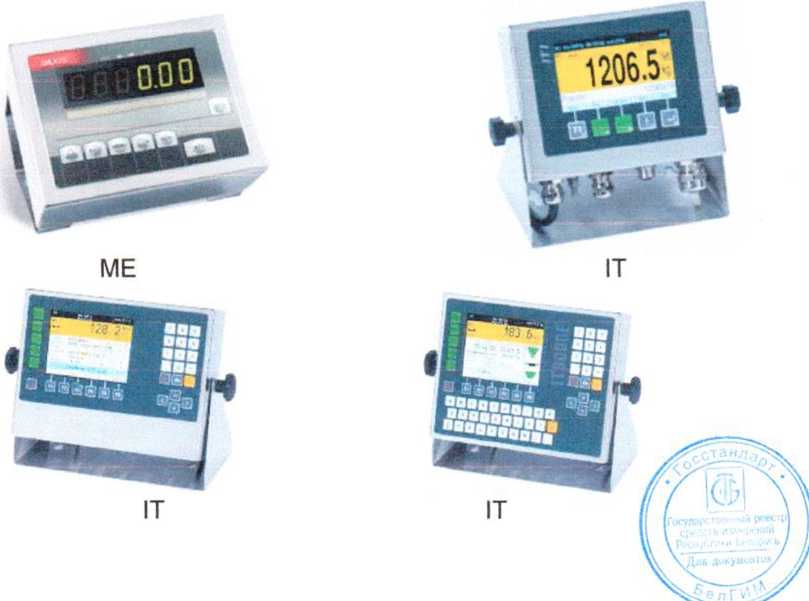

Конструктивно весы состоят из грузоприёмного устройства, включающего в свой состав от одной до пяти грузоприёмных платформ (далее - ГП), каждая из которых опирается на весоизмерительные тензорезистоые датчики. В данном типе весов используются весоизмерительные тензорезисторные датчики CSPM, ASC производства фирмы «Vishay Precision Group» (США), Н9С, НМ9С производства фирмы «Zhonghang Electronic Measuring Instruments Co.Ltd (ZEMIC)» (Китай), RC, RCD производства фирмы «Flintec GmbH» (Германия), индикаторы типа SE и ME производства «AXIS» Sp.zo.o, Gdansk (Республика Польша), типа IT производства «Systec» (Германия).
Весы выпускаются в различных модификациях, отличающихся друг от друга максимальными нагрузками, количеством ГП, исполнением и имеющих обозначение
ЖДВ-X-Z, где:
ЖДВ - тип весов;
X - максимальная нагрузка, т;
Z - исполнение (01- одна ГП, 02 - две ГП , 03 - три, ГП, 04 - четыре ГГК 05 -пять ГП);
Весы представлены одно- и двухдиапазонными модификациями. Функциональные возможности весов: Vv ■ Ул/
- установка текущей даты и времени;
- индикация нагрузки на весовую платформу;
- сравнение с пороговыми значениями веса, заданными заранее;
- фиксирование веса тары;
- автоматическое обнуление;
- сопряжение с компьютером, принтером;
-диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.
Схема пломбирования весов от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.

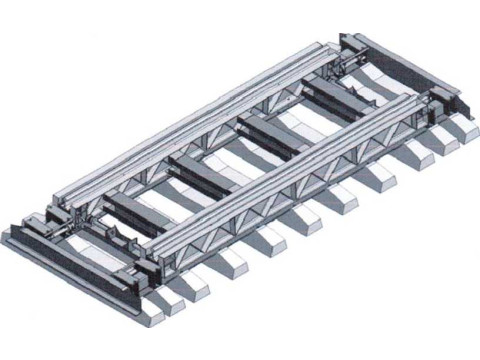

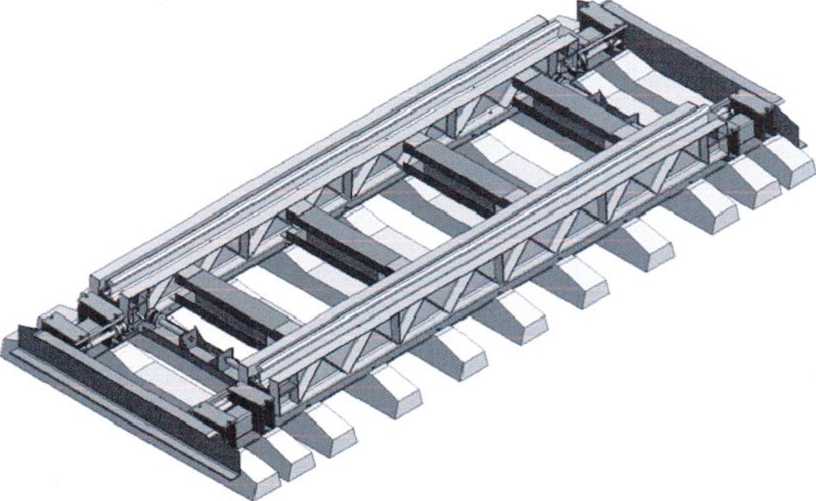

Внешний вид платформы бесфундаментных весов (рис.1)
Рис.1.
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности весов по ГОСТ OIML R 76-1-2011
III (средний) 100 % Мах 100 % Махг
ОТ -30 до +40
от -10 до +40 от -10 до +40
от 195,5 до 253 от 49 до 51
20
Диапазон уравновешивания тары однодиапазонных весов
Диапазон уравновешивания тары многодиапазонных весов
Диапазон рабочих температур, °C:
для грузоприемного устройства
для грузоприемного устройства в комплекте с датчиками RC-; RCD- фирмы Flintec GmbH для весового индикатора
Питание весов от сети переменного тока:
диапазон напряжения переменного тока, В
диапазон частот, Гц
Потребляемая мощность, В А, не более
Модификации весов, максимальная нагрузка Мах, поверочный интервал е (ei), действительная цена деления шкалы d (di) приведены в таблице 1.
Таблица 1.
|
Обозначени е весов |
Максималь ная нагрузка МАХ, т. (МАХ1/МА Х2) |
Минималь ная нагрузка MIN, т. (MIN1/MIN 2) |
Действительн ая цена деления d (d1/d2), поверочный интервал весов е (е1/е2), т. |
Интервалы взвешивания, т. |
Пределы допускаемой погрешности при первичной поверке, т. |
|
ЖДВ-100 |
100 |
1 |
0,05 |
от 1 до 25 вкл. св. 25 до 100 вкл. |
±0,025 ±0,050 |
|
ЖДВ-60/100 |
60/100 |
0,4/1 |
0,02/0,05 |
от 0,04 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. |
±0,010 ±0,020 ±0,030 |
|
от 1 до 25 вкл. св. 25 до 100 вкл. |
±0,025 ±0,050 | ||||
|
ЖДЕМ 50 |
150 |
1 |
0,05 |
от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 150 вкл. |
±0,025 ±0,050 ±0,075 |
|
ЖДВ-60/150 |
60/150 |
0,4/1 |
0,02/0,05 |
от 0,04 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. |
±0,010 ±0,020 ±0,030 |
|
от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 150 вкл. |
±0,025 ±0,050 ±0,075 | ||||
|
ЖДВ-200 |
200 |
2 |
0,10 |
от 2 до 50 вкл. св. 50 до 200 вкл. |
±0,050 ±0,100 |
|
ЖДВ-150/200 |
150/200 |
1/2 |
0,05/0,10 |
от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 150 вкл. |
±0,025 ±0,050 ±0,075 |
|
от 2 до 50 вкл. св. 50 до 200 вкл. |
±0,050 ±0,100 |
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Габаритные размеры грузоприёмного устройства, мм, не более: | |
|
исполнение 01 |
16000*2100х1200 |
|
исполнение 02 |
18000*2100*1200 |
|
исполнение 03 |
21000*2100х1200 |
|
исполнение 04 |
23000x2100x1200 |
|
исполнение 05 |
25000x2100x1200 |
|
Масса грузоприёмного устройства, кг, не более: | |
|
исполнение 01 |
22000 |
|
исполнение 02 |
23000 |
|
исполнение 03 |
24000 |
|
исполнение 04 |
25000 |
|
исполнение 05 |
28000 |
Программное обеспечение (далее ПО) является встроенным и метрологически значимым. Идентификационные данные ПО приведены в таблице 3. Идентификационным номером ПО служит номер версии, который отображается на дисплее при включении весов.
ПО реализовано в стационарной (закрепленной) аппаратной части и не может быть модифицировано или загружено через какой-либо интерфейс, поскольку имеет встроенную защиту.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на задней панели весового индикатора устройства. ПО не может быть модифицировано без нарушения защитной пломбы, установки переключателя юстировки в положение «ON» и ввода сервисного кода.
Таблица 3
|
Идентификационные данные (признаки) |
Значение | |||
|
ME |
SE |
IT1 |
IT4000 IT6000 IT8000 | |
|
Идентификационное название ПО |
— |
— |
— |
— |
|
Номер версии (идентификационный номер) ПО * |
В1ху** |
В-50_ ху** |
v.l.xy** |
v.4.xy** |
|
Цифровой идентификатор ПО (контрольная сумма) *** |
— |
— | ||
|
Алгоритм вычисления цифрового идентификатора ПО*** |
— |
— |
— |
— |
Примечания:
* Номер версии (идентификационный номер) ПО не ниже указанного.
* * «ху» - обозначение не относится к метрологически значимому ПО, могут принимать значения от 0 до 9.
* ** Конструкция весов не предусматривает вычисление цифрового идентификатора ПО.
Знак утверждения типа
Знак Утверждения типа наносится на лицевую панель индикатора и на табличку, закрепленную на грузоприемном устройстве, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки весов должен соответствовать таблице 4, Таблица 4
|
Наименование |
Количество |
|
Грузоприёмная платформа, шт. |
* |
|
Распределительная коробка, шт. |
1 |
|
Весовой индикатор, шт. |
1 |
|
Тензометрический датчик, шт. |
** |
|
Кабель соединительный (до 100 м), шт. |
1 |
|
Руководство по эксплуатации, экз. |
1 |
|
Паспорт, экз. |
1 |
|
Упаковочная коробка, шт. |
1 |
|
* По требованию заказчика грузоприёмное устройство может комплектоваться от одной до пяти платформ. * * Количество датчиков для грузоприёмного устройства различное, в зависимости от количества грузоприемных платформ. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 200165359.004-2015 «Весы электронные платформенные железнодорожные ЖДВ. Технические условия».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания»
Заключение
Весы электронные платформенные железнодорожные ЖДВ соответствуют техническим требованиям ТУ BY 200165359.004-2015, ГОСТ OIML R 76-1-2011 Весы платформенные железнодорожные ЖДВ соответствуют требованиям ТР ТС 004/2011 ТР ТС 020/2011 (декларация о соответствии ТС BY/112 11.01. ТР004 003 17649 до 27.06.2021).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-378-98-13.
Аттестат аккредитации № BY/112 1.0025.
