Блоки детектирования гамма-излучения БДКГ-230
| Номер в ГРСИ РФ: | РБ 03 17 6777 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Блоки детектирования гамма-излучения БДКГ-230 (далее - БД) предназначены для измерений мощности кермы в воздухе рентгеновского и гамма-излучения с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS422/RS485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 6777 18 |
| Наименование | Блоки детектирования гамма-излучения БДКГ-230 |
| Год регистрации | 2018 |
| Номер сертификата | 12126 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2845-2018. |
Поверители
Скачать
|
Описание типа РБ 03 17 6777 18 [2020-04-28]
rb-03-17-6777-18_2020-04-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 6777 18 [2019-02-22]
rb-03-17-6777-18_2019-02-22.pdf
|
Скачать |
Описание типа
Назначение
Блоки детектирования гамма-излучения БДКГ-230 (далее - БД) предназначены для измерений мощности кермы в воздухе рентгеновского и гамма-излучения с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS422/RS485.
БД применяются для измерений дозиметрических характеристик непрерывного излучения в составе аппаратуры контроля радиационной обстановки на ядерно опасных и радиационно опасных объектах народнохозяйственного назначения, в том числе на атомных станциях.
Описание
БД представляет собой конструктивно и функционально законченное изделие.
БД размещен в пылебрызгозащищенном корпусе из алюминиевого сплава с полимерным покрытием. Корпус БД состоит из двух частей: колпачка, под которым располагается детектор, и цилиндрического металлического экрана, в котором расположены электронные узлы. На торцевой поверхности экрана расположен разъем для подключения БД.
В БД используется тканеэквивалентный сцинтилляционный детектор ионизирующего излучения и фотоэлектронный умножитель (ФЭУ). Импульсы с выхода ФЭУ поступают на устройство обработки. Устройство обработки подсчитывает число импульсов за единицу времени. Измеренная скорость счета импульсов пропорциональна мощности кермы в воздухе. БД по запросу передает результаты измерений на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.
При работе БД в составе аппаратуры возможна реализация следующих режимов:
- режим измерения мощности кермы в воздухе, при котором в случае изменения уровня радиации автоматически сбрасываются показания и начинается новый цикл усреднения измерений;
- режим измерения мощности кермы в воздухе с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
- режим измерения мощности кермы в воздухе с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
- режим измерения мощности кермы в воздухе с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.
БД начинает работать с момента подачи на него напряжения питания. В случае возникновения неисправности внутренняя система диагностики БД формирует сообщение о неисправности с указанием кода ошибки.
Внешний вид БД приведен на рисунке 1.
Рисунок 1 - Внешний вид БД

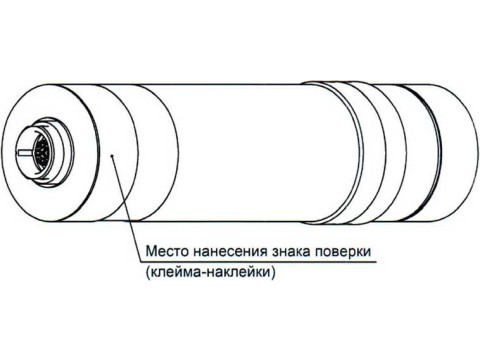

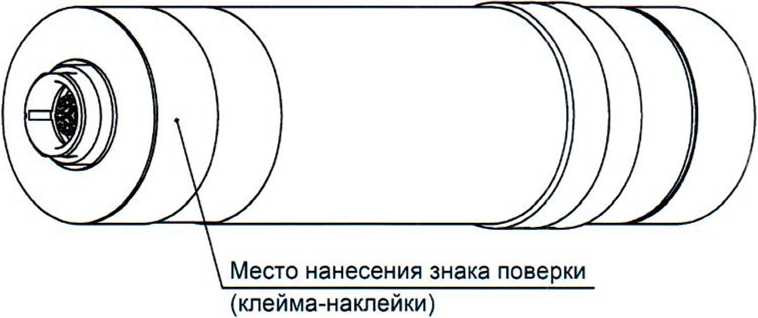

Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)
Программное обеспечение (ПО) БД является встроенным.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти процессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений наклейкой (пломбой) из разрушаемой пленки, устанавливаемой на корпусе БД. Доступ к микроконтроллеру исключен конструкцией БД. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BDKG-230 |
|
Номер версии (идентификационный номер) ПО |
11.16.10.30; 11.X.Y.Z* |
|
Цифровой идентификатор ПО |
— |
|
* X, Y, Z - составные части номера версии ПО: X принимают равным от 1 до 99, Y принимают равным от 1 до 12, Z принимают равным от 1 до 31. | |
|
Примечания 1 Идентификационные данные версии ПО 11.X.Y.Z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. 2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя. | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики БД приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений мощности кермы в воздухе рентгеновского и гамма-излучения, Гр/ч |
410-8-1 |
|
Пределы допускаемой основной относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, %: |
±15 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ |
0,048- 10 |
|
Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения, %, в пределах: | |
|
-от 0,048 до 3 МэВ |
±25 |
|
-от 3 до 10 МэВ |
±50 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний, %, не более |
5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, %: | |
|
-при изменении температуры окружающего воздуха относительно нормальных условий: | |
|
-в диапазоне от минус 40 °C до плюс 40 °C |
±10 |
|
- в диапазоне от плюс 40 °C до плюс 55 °C |
±25 |
|
-при воздействии относительной влажности воздуха до 95 % при температуре 35 °C и более низких температурах без конденсации влаги |
±10 |
|
-при изменении атмосферного давления в диапазоне от 66 до 330 кПа относительно нормальных условий |
±5 |
|
-при изменении напряжения питания от 6 до 40 В относительно номинального значения 12 В |
±5 |
|
-при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц и амплитудой смещения 0,35 мм |
±5 |
|
-при воздействии многократных механических ударов со значением пикового ускорения 100 м/с2, длительностью ударного импульса от 2 до 50 мс; общее число ударов не менее 1000 |
±5 |
|
-при сейсмических воздействиях интенсивностью до 8 баллов на высотах до 20 м относительно нулевой отметки |
±5 |
|
-при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м |
±10 |
|
Напряжение питания от источника постоянного тока, В |
6-40 |
|
Мощность, потребляемая при номинальном значении напряжения питания 12 В, В А, не более |
1 |
|
Нормальные условия применения: | |
|
-температура окружающего воздуха, °C |
от 15 до 25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
-атмосферное давление, кПа |
от 84 до 106,7 |
|
-фон гамма-излучения, мкЗв/ч, не более |
0,2 |
|
Габаритные размеры, мм, не более |
065x253 |
|
Масса, кг, не более |
0,7 |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку, расположенную на боковой поверхности корпуса БД;
- на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки БД приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Блок детектирования гамма-излучения БДКГ-230 |
ТИАЯ.418269.104 |
1 | |
|
Комплект монтажных частей |
ТИАЯ.412918.105 |
1 | |
|
Комплект принадлежностей для поверки |
ТИАЯ.412914.050 |
1 |
По заказу |
|
Методика поверки |
МРБ МП.2845-2018 |
1* | |
|
Руководство по эксплуатации |
ТИАЯ.418269.104 РЭ |
1 | |
|
* Поставляется в одном экземпляре при отгрузке нескольких БД одному потребителю. | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ТУ BY 100865348.038-2018 «Блок детектирования гамма-излучения БДКГ-230. Технические условия».
МРБ МП.2845-2018 «Блок детектирования гамма-излучения БДКГ-230. Методика поверки».
Заключение
Блоки детектирования гамма-излучения БДКГ-230 соответствуют требованиям ГОСТ 27451-87, ТУ BY 100865348.038-2018 и ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС BY/112 11.01. ТР 020 003 27053 действительна по 23.04.2023).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
