Анализаторы жидкости комбинированные серии Мххх (далее - анализаторы) - в зависимости от модели, определяемой входящими в состав анализатора первичными и вторичными преобразователями - предназначены для измерения удельной электрической проводимости (УЭП), активности ионов водорода (pH), окислительновосстановительного потенциала (ОВП) жидких сред с одновременным измерением температуры и преобразования измеряемых параметров в выходной сигнал силы постоянного тока и/или цифровой сигнал по протоколам HART, Profibus РА, FOUNDATION Fieldbus,
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6781 18 |
| Наименование | Анализаторы жидкости комбинированные серии Mxxx |
| Год регистрации | 2018 |
| Номер сертификата | 12130 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
Адрес: 589 Gui Ping Road, Shanghai 200233
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2863-2019. |
Поверители
Скачать
|
Описание типа РБ 03 09 6781 18 [2019-04-01]
rb-03-09-6781-18_2019-04-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости комбинированные серии Мххх (далее - анализаторы) - в зависимости от модели, определяемой входящими в состав анализатора первичными и вторичными преобразователями - предназначены для измерения удельной электрической проводимости (УЭП), активности ионов водорода (pH), окислительновосстановительного потенциала (ОВП) жидких сред с одновременным измерением температуры и преобразования измеряемых параметров в выходной сигнал силы постоянного тока и/или цифровой сигнал по протоколам HART, Profibus РА, FOUNDATION Fieldbus,
Область применения: анализаторы могут применяться в тепловой и атомной энергетике, биотехнологии, фармацевтической, пищевой, химической, металлургической, электронной и других отраслях промышленности.
Описание
Анализаторы состоят из измерительного первичного преобразователя (электрода / датчика) для соответствующего вида измерений и вторичного преобразователя (ВП).
Принцип действия анализаторов при измерении pH основан на измерении разности потенциалов, поступающей от электродов, электродная система которых реализована на основе комбинированных и некомбинированных электродов с жидким, гелевым или полимерным электролитом системы сравнения (серии InPro 2ххх, InPro Зххх, InPro 4ххх, DXK, DPA, DPAS).
Принцип действия анализаторов при измерении УЭП основан на способности растворов различных химических соединений проводить электрический ток. Электрическая проводимость раствора прямо пропорционально концентрации в нём ионов. От датчика поступает информация о сопротивлении измеряемой среды (2-электродный датчик: серия InPro 70хх, типы UniCond, Thornton), о падении напряжения в измеряемой среде (4-электродный датчик: серия InPro 71хх, типы UniCond, Thornton), о силе тока во вторичной обмотке (безэлектродный индуктивный датчик: серия InPro 7250).
Анализаторы выпускаются в следующих модификациях (с исполнениями), в зависимости от входящих в их состав ВП:
- М100 (М100/2Н DR, М100/2ХН, М100 SM);
■ М200 (М200 1-channel, М200 2-channel);
■ М300 (М300 Process, М300 Water);
■ М400 (М400 Туре1, М400 Туре2, М400 ТуреЗ, М400/2Н, М400/2ХН, М400 РА, М400 FF);
■ М800 (М800 Process 1-channel, М800 Process 2-channel, M800 Process 4чсЬаппе1, M800 Water 2-channel, M800 Water 4-channel).
Лист 1 Листов 12
Госиирсгкннкй ,! II
i „средств изшдоии / 'I
Модификации ВП имеют конструктивные и функциональные различия.
ВП М100 представляют собой 2-проводные приборы с возможностью передачи данных по выходному токовому сигналу и протоколу HART, не имеют дисплея, позволяют подключать только цифровые (ISM) датчики (электроды). Исполнения М100/2Н DR предназначены для монтажа на DIN-рейке; М100/2ХН и M100SM - для монтажа на головке датчика.
ВП М200, М300, М400, М800 выполнены в виде микропроцессорного блока с жидкокристаллическим дисплеем с сенсорной или кнопочной клавиатурой и, в зависимости от исполнений, позволяют подключать как аналоговые, так и цифровые (ISM) датчики (электроды), имеют от 1 до 4 измерительных каналов. Результаты измерений и параметры конфигурации отображаются на жидкокристаллическом дисплее с подсветкой. Структура меню позволяет оператору модифицировать все рабочие параметры с помощью клавиш, расположенных на передней панели ВП. Функция блокировки меню с помощью пароля позволяет предотвратить несанкционированное использование анализатора.
Первичные преобразователи могут быть оснащены встроенным датчиком температуры. Осуществляется температурная компенсация результатов измерений pH, приведение результатов измерений УЭП к базовой температуре.
Анализаторы, в зависимости от исполнений, имеют встроенный интерфейс USB и/или имеют возможность поддерживать протоколы HART, Profibus РА, FOUNDATION Fieldbus для передачи данных. Интерфейс может использоваться для вывода данных в реальном масштабе времени и централизованного конфигурирования прибора с персонального компьютера (ПК).
Анализаторы функционируют под управлением встроенного специального программного обеспечения (ПО). ПО выполняет функции сбора, передачи, обработки, сохранения и представления измерительной информации, а также идентификации параметров, внесённых в ПО, характеризующих модификацию ВП анализаторов
Идентификация ПО осуществляется по запросу пользователя через меню ВП: «Установки» - «Меню ISM» - «Версия ПО».
Идентификация версии ПО ВП анализаторов без дисплея осуществляется с помощью стандартных команд цифрового протокола HART. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Встроенное ПО разработано производителем специально для решения измерительных задач. Конструктивное исполнение ВП анализаторов обеспечивает защиту ПО от преднамеренных или непреднамеренных изменений путём установки системы защиты микроконтроллера от чтения и записи.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение для модификаций ВП анализаторов | ||||
|
М100 |
М200 |
М300 |
М400 |
М800 | |
|
Идентификационное наименование ПО |
— |
— |
— |
— |
— |
|
Номер версии (идентификационный номер) ПО |
1 .хх.уу* |
1 .хх.уу* |
2.хх.уу* |
2. хх.уу* |
2.хх.уу* |
|
Цифровой идентификатор ПО | |||||
* х, у - составная часть номера версии ПО: х, у принимают равными от 0 до 9. Первая цифра номера версии ПО является метрологически значимой.
Внешний вид ВП анализаторов и датчиков представлен на рисунках 1, 2.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
сСТ-ЗИДд
М100/2ХН
М100/2Н DR
M100 SM
M200
M300
M4OO
M800

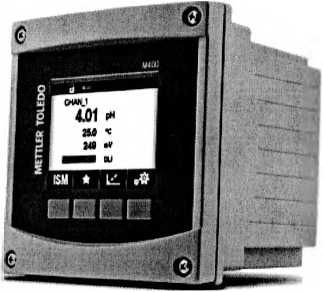

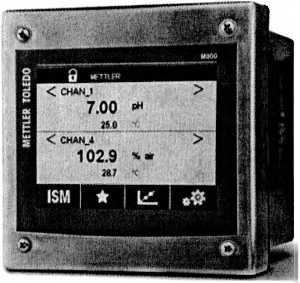

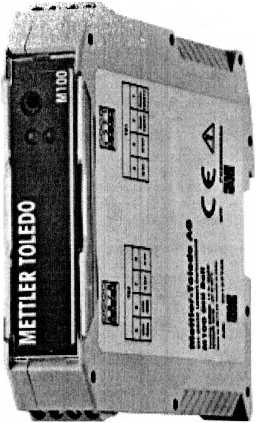

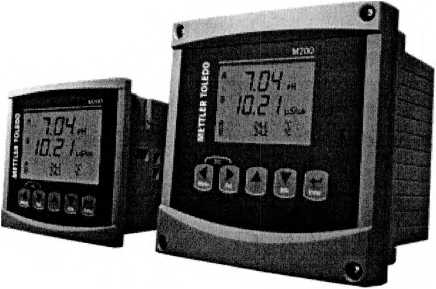

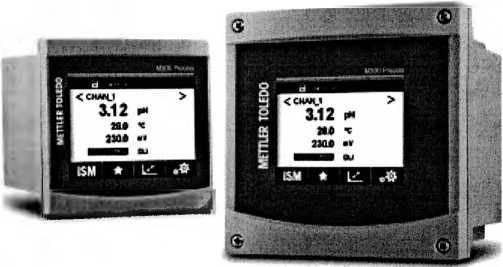

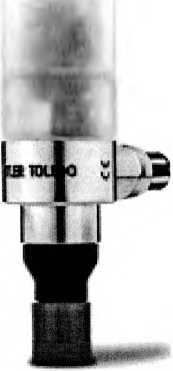

Рисунок 1 - Внешний вид ВП анализаторов
InPro 7106-VP/PEEK
InPro 7106-25-VP
InPro 710&-WR
InPro 7002-VP hPro 7OOI-VP
датчики УЭП серии
InPro 70xx
датчики УЭП серии InPro 71 xx
датчики УЭП серии InPro 7250 (индуктивные)

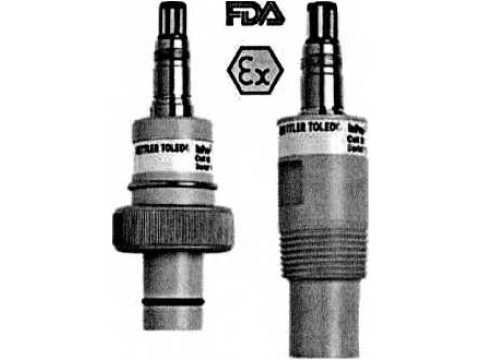

датчики pH типов DXK, DPA, DPAS
g 8
8 8
s a

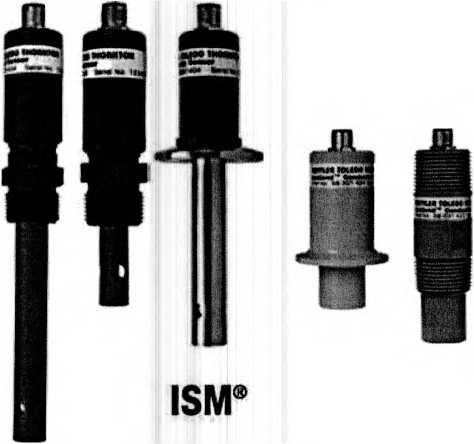

датчики УЭП типа Thornton (аналоговые)
датчики УЭП типа UniCond (цифровые)

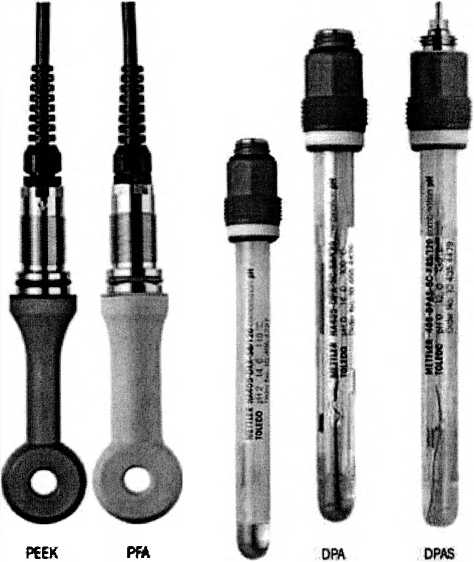

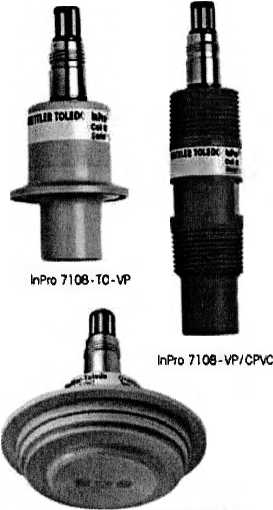

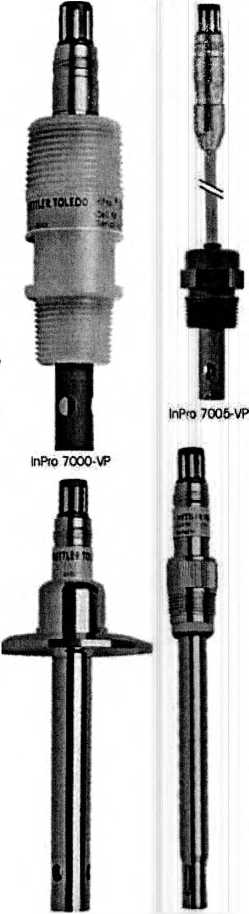

Рисунок 2- Внешний вид датчиков (электродов)
Лист 4 Листов 12
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблицах 2-8.
|
Таблица 2 - Измеряемые параметры анализаторов | ||||
|
Наименование характеристики |
Значение характеристики для модификаций анализаторов | |||
|
М100 | М200 |
М300 I М400 М800 | |||
|
Окислительновосстановительный потенциал (ОВП) |
Диапазон измерений |
от минус 1500 до плюс 1500 мВ | ||
|
Пределы допускаемой абсолютной погрешности анализаторов (ВП*) |
— |
±2 мВ | ||
|
Активность ионов водорода (pH) |
Диапазон измерений |
от 0 до 14** | ||
|
Пределы допускаемой абсолютной погрешности анализаторов (ВП в комплекте с датчиком pH) |
±0,05 | |||
|
Удельная электрическая проводимость (УЭП) |
Диапазон измерений |
от 1 мкСм/см до 300 мСм/см*** | ||
|
Поддиапазоны измерений |
от 1,000 до 9,999 мкСм/см от 10,00 до 99,99 мкСм/см от 100,0 до 999,9 мкСм/см от 1,000 до 9,999 мСм/см от 10,00 до 99,99 мСм/см от 100,0 до 300,0 мСм/см | |||
|
Пределы допускаемой приведённой погрешности анализаторов (ВП в комплекте с датчиком УЭП) |
от +1,0 % ВППДИ*4до ±5,0 % ВППДИ*4- в зависимости от применяемого датчика УЭП (см. таблицы 5-7) | |||
|
Температура |
Диапазон показаний (для ВП) |
от минус 40 °C до плюс 200 °C | ||
|
Диапазон измерений |
отО °C до 100 °С*Ь | |||
|
Пределы допускаемой абсолютной погрешности анализаторов (ВП в комплекте с датчиком pH / УЭП) |
±0,5 °C | |||
|
Выходной аналоговый сигнал силы постоянного тока |
Диапазон изменения выходного сигнала |
0-20 мА / 4-20 мА - в зависимости от модификации и исполнения анализаторов (см. таблицу 8) | ||
|
Пределы допускаемой абсолютной погрешности выходного сигнала |
±0,05 мА | |||
|
* Только для аналоговых входов ВП. * * Диапазон измерений pH может быть менее указанного - в зависимости от применяемого датчика pH (см. таблицы 3, 4). * * Диапазон измерений УЭП может быть менее указанного - в зависимости от применяемого датчика УЭП (см. таблицы 5 - 7). * ВППДИ - верхний предел поддиапазона измерений УЭП. *° Диапазон измерений температуры (с датчиками pH) может быть менее указанного (см. таблицу 3). | ||||
|
поенный реет и гв измерений лики Бел;ру' ь | ||||
Таблица 3 - Применяемые датчики pH типа InPro в комплекте с ВП и их метрологические характеристики
|
Модель датчика |
Тип выходного сигнала датчика |
Диапазон измерений pH |
Диапазон измерений температуры, °C |
|
InPro 2000 |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 2000I/SG |
цифровой |
от 0 до 14 |
от 0 до 100 |
|
InPro 3100 |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 3100UD |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 31 OOi/SG |
цифровой |
от 0 до 14 |
от 0 до 100 |
|
InPro 3250 |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 3250SG |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 3251 |
аналоговый |
от 1 до 11 |
от 0 до 80 |
|
InPro 3252 |
аналоговый |
от 1 до 11 |
от 0 до 80 |
|
InPro 3253 |
аналоговый |
от Одо 12 |
от 0 до 100 |
|
InPro 3253SG |
аналоговый |
от 0 до 12 |
от 0 до 100 |
|
InPro 3250I/SG |
цифровой |
от 0 до 14 |
от 0 до 100 |
|
InPro 3251 i/SG |
цифровой |
от 1 до 11 |
от 0 до 80 |
|
InPro 3253i/SG |
цифровой |
от 0 до 12 |
от 0 до 100 |
|
InPro 3300 |
аналоговый |
от 0 до 14 |
от 0 до 80 |
|
InPro 4010 |
аналоговый |
от 2 до 12 |
от 0 до 60 |
|
InPro 4260 |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 4260SG |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 4262 |
аналоговый |
от 1 до 14 |
от 0 до 100 |
|
InPro 4260I/SG | |||
|
иисЬоовой |
от О ло 14 |
от 0 до 10О | |
|
InPro 4262i/SG |
цифровой |
от 1 до 14 |
от 0 до 100 |
|
InPro 4281 i/SG |
цифровой |
от 1 до 14 |
от 0 до 100 |
|
InPro 4550 |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 4501 |
аналоговый |
от 1 до 14 |
от 0 до 100 |
|
InPro 4800 |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 4800SG |
аналоговый |
от 0 до 14 |
от 0 до 100 |
|
InPro 4801SG |
аналоговый |
от 1 до 14 |
от 0 до 100 |
|
InPro 4802 |
аналоговый |
от 1 до 14 |
от 0 до 100 |
|
InPro 4802SG |
аналоговый |
от 1 до 14 |
от 0 до 100 |
|
InPro 4800i/SG |
цифровой |
от Одо 14 |
от 0 до 100 |
|
InPro 4801 i/SG |
цифровой |
от 1 до 14 |
от 0 до 100 |
|
-4n£ro 4802i/SG |
цифровой |
от 1 до 14 |
от 0 до 100 |
|
1вР Го-4881 i/SG |
цифровой |
от 1 до 14 |
от 0 до 100 |
|
?1nPrO4$50i |
цифровой |
от 0 до 14 |
от 0 до 100 |
Таблица 4 - Применяемые датчики pH типов DXK / DPA / DPAS в комплекте с ВП и их метрологические характеристики
|
Модель датчика |
Тип выходного сигнала датчика |
Диапазон измерений pH |
Диапазон измерений температуры, °C |
|
HA-405-DXK |
цифровой |
от 2 до 14 |
— |
|
405-DXK |
цифровой |
от 2 до 12 | |
|
HF-405-DXK |
цифровой |
от 2 до 11 |
— |
|
HA-405-DPA |
цифровой |
от 0 до 14 | |
|
405-DPAS |
цифровой |
от 0 до 12 |
— |
Таблица 5 - Применяемые датчики УЭП типа InPro в комплекте с ВП и их метрологические характеристики
|
Модель датчика |
Тип выходного сигнала датчика |
Тип сенсора |
Диапазон измерений УЭП |
Пределы допускаемой приведённой погрешности при измерении УЭП, % ВППДИ |
Диапазон измерений температуры, °C |
|
InPro 7000-VP |
аналоговый |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 |
|
InPro 7005-VP |
аналоговый |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 |
|
InPro 7001-VP |
аналоговый |
2-электродный |
от 1 до 500 мкСм/см |
±1,0 |
от 0 до 100 |
|
InPro 7002-VP |
аналоговый |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 |
|
InPro 7108-VP/CPVC |
аналоговый |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП < 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 7108-VP/PEEK |
аналоговый |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП s 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 7108-25-VP |
аналоговый |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП £ 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от Одо 100 |
|
InPro 7108-TC-VP |
аналоговый |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП £ 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 7108-VAR-VP |
аналоговый |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП < 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 7100 |
аналоговый |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП < 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 71 OOi |
цифровой |
4-электродный |
от 0,02 до 300 мСм/см |
±1,0 (для УЭП s 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 7250 ST* |
аналоговый |
безэлектродный индуктивный |
от 0,1 до 300 мСм/см |
±1,0 (для УЭП S 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
InPro 7250 HT* |
аналоговый |
безэлектродный индуктивный |
от 0,1 до 300 мСм/см |
±1,0 (для УЭП < 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
|
— UiPro,7250 PFA* «?_ {bY; |
аналоговый |
безэлектродный индуктивный |
от 0,1 до 300 мСм/см |
±1,0 (для УЭП s 99,99 мСм/см) ±2,0 (для УЭП > 99,99 мСм/см) |
от 0 до 100 |
*Толькд.для подключения к ВП исполнения М400 Туре 1 Cond Ind.
аблица 6 - Применяемые датчики УЭП типа UniCond (цифровые) в комплекте с ВП и их метрологические характеристики
|
Обозначение датчика |
Тип сенсора |
Диапазон измерений УЭП |
Пределы допускаемой приведённой погрешности при измерении УЭП, % ВППДИ |
Диапазон измерений температуры, °C | |
|
Тип датчика |
Исполнение датчика | ||||
|
UniCond |
58 031 404 |
2-элекгродный |
от 1 мкСм/см до 50 мСм/см |
±1,0 (для УЭП S 5000 мкСм/см) ±3,0 (для УЭП > 5000 мкСм/см) |
от 0 до 100 |
|
58 031 409 |
2-электродный |
от 1 мкСм/см до 50 мСм/см |
±1,0 (для УЭП S 5000 мкСм/см) ±3,0 (для УЭП > 5000 мкСм/см) |
от 0 до 100 | |
|
58 031 407 |
2-электродный |
от 1 мкСм/см до 50 мСм/см |
±1,0 (для УЭП S 5000 мкСм/см) ±3,0 (для УЭП > 5000 мкСм/см) |
от 0 до 100 | |
|
58 031 408 |
2-электродный |
от 1 мкСм/см до 50 мСм/см |
±1,0 (для УЭП S 5000 мкСм/см) ±3,0 (для УЭП > 5000 мкСм/см) |
от 0 до 100 | |
|
58 031 406 |
2-электродный |
от 1 мкСм/см до 50 мСм/см |
±1,0 (для УЭП й 5000 мкСм/см) ±3,0 (для УЭП > 5000 мкСм/см) |
от 0 до 100 | |
|
58 031 413 |
2-электродный |
от 1 мкСм/см до 50 мСм/см |
±1,0 (для УЭП < 5000 мкСм/см) ±3,0 (для УЭП > 5000 мкСм/см) |
от 0 до 100 | |
|
58 031 410 |
2-электродный |
от 1 до 500 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 416 |
2-электродный |
от 1 до 3000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 417 |
2-электродный |
от 1 до 3000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 412 |
2-электродный |
от 1 до 3000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 414 |
2-электродный |
от 1 до 3000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 415 |
2-электродный |
от 1 до 3000 мкСм/см |
±1,0 |
от Одо 100 | |
|
58 031 421 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±4,0 |
от Одо 100 | |
|
58 031 422 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±4,0 |
от 0 до 100 | |
|
58 031 423 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±4,0 |
от 0 до 100 | |
|
58 031 424 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±4,0 |
от 0 до 100 | |
|
58 031 425 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±4,0 |
от 0 до 100 | |
|
58 031 426 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±4,0 |
от 0 до 100 | |
аблица 7 - Применяемые датчики УЭП типа Thornton (аналоговые) в комплекте с ВП и их метрологические характеристики
|
Обозначение датчика |
Тип сенсора |
Диапазон измерений УЭП |
Пределы допускаемой приведённой погрешности при измерении УЭП, % ВППДИ |
Диапазон измерений температуры, °C | |
|
Тип датчика |
Исполнение датчика | ||||
|
Thornton |
58 031 201 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 |
|
58 031 202 |
2-электродный |
от 1 до 2000 мкСм/см |
+1,0 |
от 0 до 100 | |
|
58 031 203 |
2-электродный |
от 1 до 2000 мкСм/см |
+1,0 |
от 0 до 100 | |
|
58 031 204 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
52 001 998 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 213 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 214 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 215 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 216 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 217 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 218 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 220 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 221 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 223 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 227 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 232 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 233 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 226 58 031 234 |
2-электродный 2-электродный |
от 1 до 2000 мкСм/см от 1 до 2000 мкСм/см |
±1,0 ±1,0 |
от 0 до 100 от Одо 100 | |
|
58 031 235 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 230 |
2-электродный |
от 1 до 2000 мкСм/см |
±1,0 |
от 0 до 100 | |
|
58 031 241 |
2-электродный |
от 50 мкСм/см до 40 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 242 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 243 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 245 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 248 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 239 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 240 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 244 |
4-электродный |
от 10 мкСм/см до 300 мСм/см |
±5,0 |
от 0 до 100 | |
|
58 031 264 |
2-электродный |
от 10 мкСм/см до 20 мСм/см |
±1,0 |
от 0 до 100__ | |
Таблица 8 - Технические и метрологические характеристики анализаторов
|
Наименование характеристики |
Значение характеристики для модификаций и исполнений анализаторов | ||||||||||
|
М100 |
М200 |
М300 |
М400 |
М800 | |||||||
|
М100/2Н DR |
М100/2ХН |
М100 SM |
М200 1-channel, М200 2-channel |
М300 Process, М300 Water |
М400 Туре1, М400 Туре2, М400 ТуреЗ |
М400/2Н, М400/2ХН |
М400 РА |
М400 FF |
М800 Process 1-channel |
М800 Process 2-/4-channel, М800 Water 2-/4-channel | |
|
входов ВП для (ключаемых датчиков |
цифровой |
цифровой |
цифровой |
цифровой |
аналоговый цифровой |
аналоговый цифровой |
аналоговый цифровой |
аналоговый цифровой |
аналоговый цифровой |
аналоговый цифровой |
цифровой |
|
кодной аналоговый нал силы постоянного а, мА |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 от 0 до 20 |
от 4 до 20 от 0 до 20 |
от 4 до 20 от 0 до 20 |
от 4 до 20 от 0 до 20 |
- |
— |
от 4 до 20 от 0 до 20 |
от 4 до 20 от 0 до 20 |
|
кодной цифровой сигнал, токол |
HART |
HART |
- |
- |
- |
HART |
HART |
Profibus РА |
FOUNDATION Fieldbus |
- |
- |
|
тичие ЖК-дисплея |
нет |
нет |
нет |
да |
да |
да |
да |
да |
да |
да |
да |
|
апазон напряжения ания постоянного тока, В |
от 14 до 30 |
от 14 до 30 |
от 14 до 30 |
от 20 до 30 |
от 20 до 30 |
от 20 до 30 |
от 14 до 30 |
от 9 до 32 |
от 9 до 32 |
от 20 до 30 |
от 20 до 30 |
|
апазон напряжения ания, В, переменного а частотой 50 Гц |
- |
- |
- |
от 100 до 240 |
от 80 до 255 |
от 80 до 255 |
- |
- |
- |
от 100 до 240 |
от 100 до 240 |
|
апазон температуры ужающего воздуха очих условий, °C |
от -20 до +60 |
от-20 до +60 |
от-15 до +60 |
от-10 до +50 |
от -10 до +50 |
от -20 до +50 |
от -20 до +60 |
от -20 до +60 |
от -20 до +60 |
от -20 до +50 |
от -20 до +50 |
|
«симальная осительная влажность ужающего воздуха очих условий, % |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
|
апазон температуры ужающего воздуха овий транспортирования аанения, °C |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
|
аса, кг, не более |
0,5 |
1,2 |
0,8 |
0,95* 0,6** |
0,95* 0,6** |
1,5 |
1,5 |
1,5 |
1,5 |
1,6 |
1,6 |
|
пень защиты оболочки ’ОСТ 14254-2015 : 60529:2013) |
IP20 |
IP66 |
IP67 |
IP65* IP65 / IP20** (передн. / задн. панели) |
IP65* IP65/IP20** (передн. / задн. панели) |
IP66 |
IP66 |
IP66 |
IP66 |
IP66 |
IP66 |
|
рсия % DIN. ерсия % DIN. | |||||||||||
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Базовый комплект поставки анализатора включает в себя:
- ВП;
- руководство по эксплуатации;
- монтажный комплект.
Дополнительный комплект поставки анализатора (по требованию заказчика):
- электроды и датчики;
- соединительные кабели для электродов и датчиков;
- комплекты запасных мембран;
- устройства для тестирования ВП;
- устройства для тестирования электродов и датчиков;
- внутренние электролиты и чистящие растворы;
- буферные растворы pH;
- стандарты проводимости;
- заводской сертификат калибровки;
- методика поверки МРБ МП.2863-2019.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Mettler-Toledo AG”, Швейцария.
МРБ МП.2863-2019 Анализаторы жидкости комбинированные серии Мххх
Заключение
Анализаторы жидкости комбинированные серии Мххх соответствуют требованиям технической документации "“Mettler-Toledo AG”, Швейцария.
Анализаторы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии ЕАЭС N RU Д-СН.НА10.В.02824/19 от 21.01.2019) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационные номера сертификатов соответствия № ТС RU С-СН.ГБ05.А.00399 от 28.07.2014, № ТС RU С-СН.АА87.А.00146 от 25.03.2016).
Межповерочный интервал: не более 12 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
