Камеры тепловизионные серии TR
| Номер в ГРСИ РФ: | РБ 03 10 6783 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Baltech GmbH", Германия |
|
Описание типа РБ 03 10 6783 18 [2019-09-25]
rb-03-10-6783-18_2019-09-25.pdf
|
Скачать |
Камеры тепловизионные серии TR (далее - камеры тепловизионные) предназначены для измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы камер тепловизионных и визуализации этого распределения на дисплее.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6783 18 |
| Наименование | Камеры тепловизионные серии TR |
| Год регистрации | 2018 |
| Номер сертификата | 12132 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "Baltech GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Baltech GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ ГОСТ Р 8.619-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 6783 18 [2019-09-25]
rb-03-10-6783-18_2019-09-25.pdf
|
Скачать |
Описание типа
Назначение
Камеры тепловизионные серии TR (далее - камеры тепловизионные) предназначены для измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы камер тепловизионных и визуализации этого распределения на дисплее.
Область применения - строительство, электроэнергетика, коммунальное хозяйство и другие области хозяйственной деятельности.
Описание
Принцип действия камер тепловизионных основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на ЖК дисплее. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Камеры тепловизионные имеют следующее обозначение: TR-0110, TR-0120, TR-0140, TR-0150.
Схема нанесения клейма-наклейки знака поверки приведено в приложении А.
Общий вид камер тепловизионных приведен на рисунке 1.
TR-0110 / TR-0140
TR-0120 / TR-0150

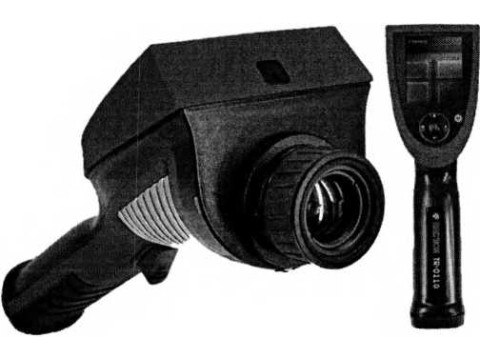

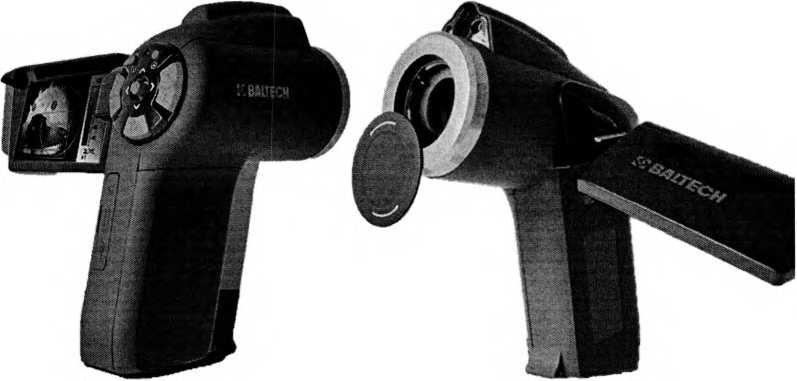

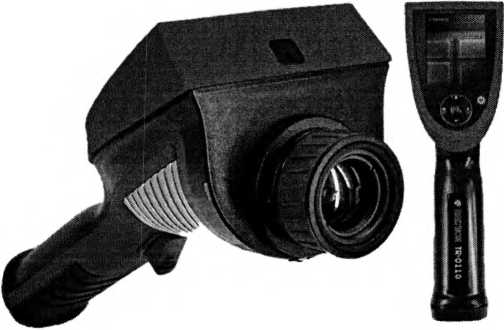

Рисунок 1 - Общий вид камер тепловизионных
Информация о встроенном программном обеспечении (далее - ПО)
представлена в таблице 1.
Таблица 1 - Информация о встроенном программном обеспечении
|
Обозначение камеры |
Идентификационное обозначение ПО |
Номер версии ПО1)2) |
|
TR-0110 |
BALTECH TR-0110 vl.0.0 |
1.0.0 |
|
TR-0120 |
BALTECH TR-0120 v1.1.3 |
1.1.3 |
|
TR-0140 |
BALTECH TR-0140 v1.1.2 |
1.1.2 |
|
TR-0150 |
BALTECH TR-0150 v1.1.3 |
1.1.3 |
|
Примечание: 1)Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений; 2)Используемое встроенное программное обеспечение должно обеспечивать защиту от несанкционированного доступа к коррекционным коэффициентам | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики камер тепловизионных приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики камер тепловизионных
|
Наименование характеристики |
Значение характеристики для камеры тепловизионной | |||
|
TR-0110 |
TR-0140 |
TR-0120 |
TR-0150 | |
|
Диапазон показаний температуры, °C |
от минус 20 до плюс 600 | |||
|
от минус 20 до плюс 1200 | ||||
|
Диапазон измерений температуры, °C |
от 0 до плюс 600 | |||
|
от 0 до плюс 1200 | ||||
|
Пределы допускаемой относительной (или абсолютной) погрешности при измерении температуры1) |
±3,0 % или ±3,0 °C (принимается большее из значений) | |||
|
Порог температурной чувствительности2) (разность температур эквивалентная шуму), °C, не более |
0,1 | |||
|
Спектральный диапазон, мкм |
от 8 до 14 | |||
|
Углы поля зрения, ср, град |
21x16 |
18x14 |
21x16 | |
|
Мгновенный угол поля зрения, мрад |
2,3 |
1,0 |
2,3 |
1,2 |
|
Разрешение матрицы детектора (количество пикселей) |
160x120 (19200) |
384x288 (110592) |
160x120 (19200) |
384x288 (110592) |
|
Минимальное фокусное расстояние, м |
0,15 |
0,4 | ||
|
Температура окружающей среды при эксплуатации, °C |
от 5 до 35 | |||
|
Температура окружающей среды при хранении,°C |
от минус 20 до плюс 50 | |||
|
Габаритные размеры, мм, не более |
330x95x86 |
128x62x154 | ||
|
Масса, кг, не более |
0,65 |
0,48 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 20 | |||
Примечание:
1) значение характеристики действительно при неизменности следующих коэффициентов:
- коррекционный коэффициент = 1,00;
- коррекционная температура = 0,0;
2) при температуре объекта 30 °C.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В основной комплект поставки камер входит: Камера
1 шт.
1 экз.
1 шт.
Руководство по эксплуатации (на русском языке) Транспортировочный кейс
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Baltech GmbH», Германия.
СТБ ГОСТ Р 8.619-2009 «Система обеспечения единства измерений Республики Беларусь. Приборы тепловизионные измерительные. Методика поверки».
Заключение
Камеры тепловизионные соответствуют требованиям технической документации фирмы «Baltech GmbH», Германия.
Камеры соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии № RU Д-ОЕ.АП16.В.82717 от 04.08.2017 действительна по 03.08.2020).
Межповерочный интервал: не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
