Преобразователи напряжения аналого-цифровые серии SAM600-VT

Назначение

Преобразователи напряжения аналого-цифровые серии SAM600-VT (далее-преобразователи) предназначены для преобразования аналогового сигнала от вторичных обмоток измерительных трансформаторов напряжения, работающих в электрических цепях переменного тока с номинальной частотой 50 Гц, в цифровой поток стандарта IEC 61850-9-2.                                                  Х

Описание

Преобразователи SAM600-VT имеют компактный размер и монтируются на стандартную DIN-рейку. Возможен горизонтальный и вертикальный монтаж преобразователей SAM600-VT. Все преобразователи имеют точку подключения защитного заземления, расположенную с левой стороны передней панели преобразователей.

Преобразователи напряжения аналого-цифровые серии SAM600-VT имеют следующую модификацию SAM600* L2-VT-DA-H.

Преобразователи SAM600-VT имеют четыре аналоговых входных канала измерения и используется только с традиционными измерительными трансформаторами напряжения с конфигурируемым входным напряжением 100 В и НО В переменного тока (фаза-фаза) вторичной обмотки.

Измерительная цепь откалибрована и учитывает изменения температуры.

Напряжение нейтрали, передаваемое в потоке МЭК 61850-9-2LE, либо измеряется, либо рассчитывается как сумма значений трех фаз.

Дискретные входы предназначены для сигнализации неисправности цепей напряжения и тестовых режимов в потоке МЭК 61850-9-2LE посредством соответствующего бита качества, что позволяет блокировать ИЭУ, принимающие поток данных. Три входа, подключаемые к вторичным контактам выключателя, предназначены

fi Ж.)А \ \Тй"докуи<я™У //

для индикации неисправности цепей напряжения по фазам. Четвёртый вход предназначен для индикации тестового режима в потоке.

Полярность дискретных входов задается в конфигурации.

Каждый преобразователь SAM600-VT представляет собой автономное устройство и может использоваться в различных архитектурах шины процесса. Для передачи аналоговых измерений в соответствии с МЭК 61850-9-2LE и синхронизации устройства с внешними часами при помощи IEEE 1588 используются две независимые точки доступа МЭК 61850.

Структура условного обозначения преобразователей SAM600-V Г:

SAM600M.2-VT-D А-Н

1— Номинальное напряжение переменного тока аналоговых входов (100В; НОВ)

----Стандартный модуль обработки

------Источник питания постоянного тока (24 В)

---------Преобразователь напряжения

------------Версия программного обеспечения

--------------------Наименование преобразователя

Внешний вид преобразователей SAM600-VT приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) для преобразователей SAM600-VT производится по схеме, приведенной на рисунке 2 приложения 1.

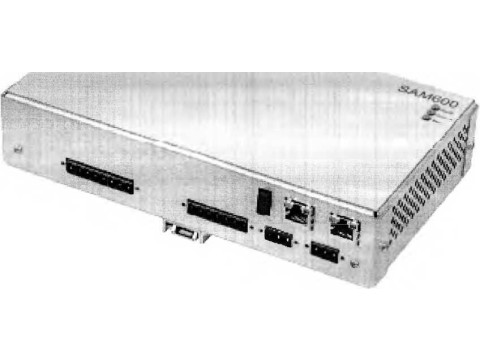

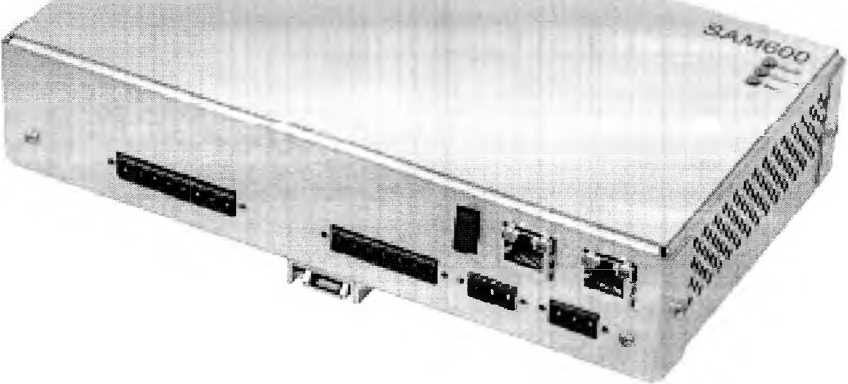

Рисунок 1 - Внешний вид преобразователя напряжения аналого-цифрового сери^б SAM600-VT

/ '

I I      ***мИ%4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ

Технические и метрологические характеристики преобразователей SAM600-VT представлены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит:

- преобразователь напряжения аналого-цифровой серии SAM600-VT 1 шт.;

- упаковка                                                               1 шт.

Поверка

Поверка проводится по МРБ МП.        -2018 «Система обеспечения единства

измерений Республики Беларусь. Преобразователи аналого-цифровые SAM600-CT, SAM600-VT, синхронизаторы времени SAM600-TS. Методика поверки»

Нормативные документы

Техническая документация компании «ABB АВ, Grid Automation Products», Швеция.

ГОСТ ТЕС 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения».

ТЕС 61869-5 «Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения».

IEC 61850-9-2 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».

Заключение

Преобразователи напряжения аналого-цифровые серии SAM600-VT соответствуют требованиям технической документации компании «ABB AB, Grid Automation Products», Швеция.

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.

Государственные приемочные испытания проведены:

Испытательным центром

государственного предприятия "Гомельский ЦСМС"

адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33

Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014 г.
