Синхронизаторы времени серии SAM600-TS

Назначение

Синхронизаторы времени серии SAM600-TS (далее - синхронизаторы) предназначены для синхронизации системы SAM600 и подключенных электронных устройств через сигнал 1PPS, что обеспечивает синхронную выборку по всей системе.

Описание

Синхронизаторы времени SAM600-TS имеют компактный размер и монтируются на стандартную DIN-рейку. Возможен горизонтальный и вертикальный монтаж синхронизаторов SAM600-TS. Все синхронизаторы имеют точку подключения защитного заземления, расположенную с левой стороны передней панели синхронизаторов.

Синхронизаторы времени SAM600-TS имеют следующую модификацию SAM600*1.2-TS-DA-P2.

Синхронизаторы обеспечивают 4 дополнительные точки доступа МЭК 61850. Синхронизаторы обеспечивают подключение к сетям связи с использованием протоколов резервирования МЭК 62439-3 PRP и HSR. Кроме того, синхронизатор является модулем синхронизации времени, обеспечивающим синхронизацию различных устройств по протоколам синхронизации IEEE 1588 и 1PPS.

SAM600-TS имеет выходы 1PPS. которые могут использоваться для синхронизации других устройств во вторичных системах.

Две точки доступа могут быть сконфигурированы для последовательного или кольцевого подключения системной шины SAM600, а два дополнительных порта могут либо служить независимыми точками доступа МЭК61850, либо одной точкой доступа с резервированием PRP или HSR.

Структура условного обозначения преобразователей SAM600-TS:

SAM600* L2-IS-D А-Р2

1— PPS синхронизация, 2LC коммуникационные порты

----Стандартный модуль обработки

------Источник питания постоянного тока (24 В)

---------Синхронизатор времени

------------Версия программного обеспечения

--------------------Наименование преобразователя

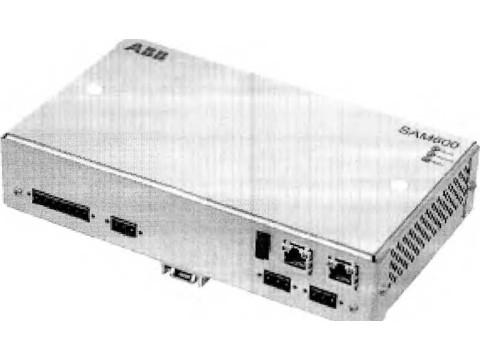

Внешний вид синхронизаторов SAM600-TS приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) для синхронизаторов

SAM600-TS производится по схеме, приведенной на рисунке 2 приложения 1.

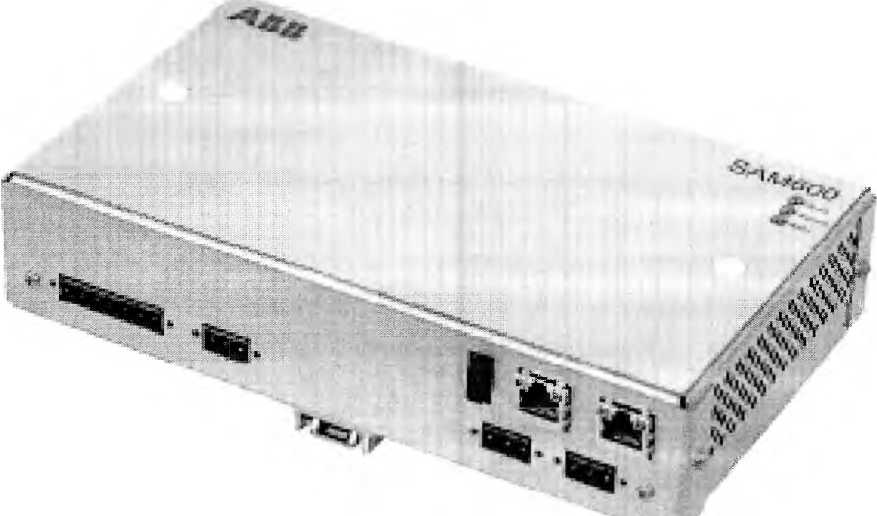

Рисунок 1 - Внешний вид синхронизатора времени серии SAM600-TS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ

Технические и метрологические характеристики синхронизаторов SAM600-TS представлены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит:

- синхронизатор времени серии SAM600-TS

1 шт.;

1 шт.

- упаковка

Поверка

Поверка проводится по МРБ МП. £33.9 -2018 «Система обеспечения единства измерений Республики Беларусь. Преобразователи аналого-цифровые SAM600-CT, SAM600-VT, синхронизаторы времени SAM600-TS. Методика поверки»

Нормативные документы

Техническая документация компании «ABB АВ, Grid Automation Products», Швеция.

IEC 62439-3 «Промышленные коммуникационные сети - Сети автоматизации с высокой готовностью - Часть 3: Протокол параллельного резервирования (Parallel Redundancy Protocol - PRP) и протокол кольцевого резервирования (High-availability Seamless Redundancy - HSR)».

IEC 61850-9-2 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».

Заключение

Синхронизаторы времени серии SAM600-TS соответствуют требованиям технической документации компании «ABB АВ, Grid Automation Products», Швеция.

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.

Государственные приемочные испытания проведены:

Испытательным центром

государственного предприятия "Гомельский ЦСМС"

адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33

Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014 г.
