Анализаторы жидкости SevenCompact, SevenExcellence
| Номер в ГРСИ РФ: | РБ 03 09 5131 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «Mettler-Toledo» США |
Анализаторы жидкости SevenCompact, SevenExcellence (далее - анализаторы) предназначены для измерения pH, окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП) в различных жидких средах и концентрации ионов Na+, Са2+, СГ в водных растворах с одновременным измерением температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5131 18 |
| Наименование | Анализаторы жидкости SevenCompact, SevenExcellence |
| Год регистрации | 2018 |
| Номер сертификата | 12144 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
Адрес: 589 Gui Ping Road, Shanghai 200233
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2339-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 5131 18 [2013-10-22]
rb-03-09-5131-18_2013-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5131 18 [2019-04-02]
rb-03-09-5131-18_2019-04-02.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости SevenCompact, SevenExcellence (далее - анализаторы) предназначены для измерения pH, окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП) в различных жидких средах и концентрации ионов Na+, Са2+, СГ в водных растворах с одновременным измерением температуры.
Область применения - охрана окружающей среды, очистка сточных вод, фармацевтическая, пищевая, химическая, металлургическая промышленность и другие области хозяйственной деятельности.
Описание
Конструктивно анализаторы состоят из первичных и вторичных преобразователей.
В качестве первичных преобразователей используют датчики для соответствующего вида измерений:
- при измерении pH электроды серий InLab Expert (InLab Expert Pro-ISM), InLab Science (InLab Science Pro-ISM), InLab Solids (InLab Solids Pro-ISM), InLab Routine (InLab Routine Pro-ISM), InLab Pure (InLab Pure Pro-ISM), InLab Viscous (InLab Viscous Pro-ISM), InLab Micro (InLab Micro Pro-ISM);
- при измерении УЭП электроды серии InLab 731 -ISM, InLab 741-ISM;
- при измерении концентрации ионов Na+, Са2+, СГ ионселективные электроды серии Perfection и ионселективные электроды серии DX с электродами сравнения серии InLab Reference.
Вторичные преобразователи (далее — ВП) выполнены в виде микропроцессорного блока с жидкокристаллическим сенсорным дисплеем. Предусмотрена возможность подключения к ВП отдельных датчиков температуры.
Принцип действия анализаторов при измерении pH и концентрации ионов основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов).
Измерение УЭП основано на измерении сопротивления между электродами в первичном преобразователе (датчике УЭП).
ВП анализаторов жидкости SevenCompact, в зависимости от задач измерения, выпускают в следующих модификациях: SevenComoact S216
S220, SevenCompact S230, SevenCompact S213. Выбор вида измерения анализаторов жидкости SevenExcellence производят подключением соответствующих функциональных модулей.
Назначение функций измерения анализаторов приведено в таблице 1.
Таблица 1
|
Назначение |
SevenCompact |
SevenExcellence (при комплектации соответствующими модулями расширения) | |||
|
S210 |
S220 |
S230 |
S213 | ||
|
Измерение pH |
+ |
+ |
- |
+ |
+ |
|
Измерение УЭП |
- |
- |
+ |
+ |
+ |
|
Измерение концентрации ионов |
- |
+ |
- |
- |
+ |
Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-накпейки приведено в приложении А.
SevenExcellence
SevenCompact

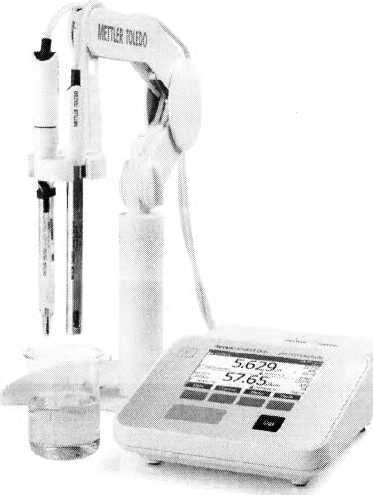

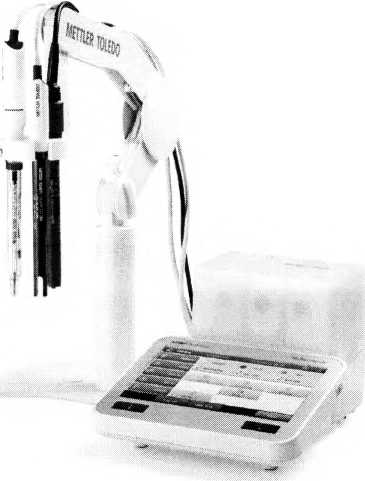

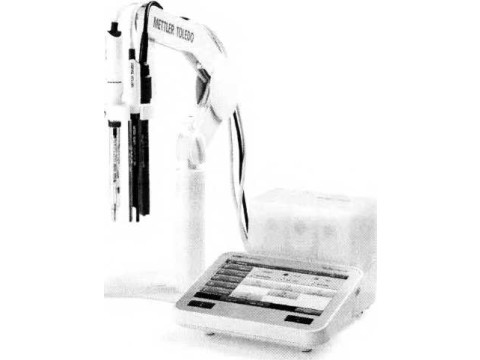

Рисунок 1 - Внешний вид анализаторов жидкости SevenCompact, SevenExcellence
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблице 2.
Государственный pepr, i , | документ.;/,/ J
|
Наименование характеристики |
Значение характеристики | ||||
|
SevenCompact |
SevenExcellence | ||||
|
S210 |
S220 |
S230 |
S213 | ||
|
Диапазон показаний ВП: - pH, ед. pH - концентрация ионов, г/л - УЭП, См/м - температура, °C |
от -2 до 20 от -30 до 130 |
от -2 до 20 от 10 9 до 109 от -30 до 130 |
от 10'7 до 100 от -30 до 130 |
от -2 до 20 от 10'7 до 100 от -30 до 130 |
от -2 до 20 от 109 до 109 от 10 ' до 100 от -30 до 130 |
|
Диапазон измерений анализатора: - pH, ед. pH - концентрация ионов, г/л - УЭП, См/м - температура, °C - ЭДС, мВ |
от 0 до 14* от 0 до 100** от -2000 до +2000 |
от 0 до 14* от 0,001 до 1 от 0 до 100** от -2000 до +2000 |
от 10'4до 30 от Одо 100** |
от 0 до 14* от 10’4 до 30 от Одо 100** от -2000 до +2000 |
от 0 до 14* от 0,001 до 1 от 10-4 до 30 от Одо 100** от -2000 до +2000 |
|
Цена единицы наименьшего разряда цифрового индикатора ВП: - pH - концентрация ионов, мг/л - ЭДС, мВ - УЭП, мкСм/см - температура,°C |
0,001 0,1 о,1 |
0,001 0,01 0,1 0,1 |
0,001 0,1 |
0,001 0,1 0,001 0,1 |
0,001 0,01 0,1 0,001 0,1 |
|
Пределы допускаемой абсолютной погрешности ВП при измерении: - pH, ед. pH - ЭДС, мВ |
±0,01 ±2 |
±0,01 ±2 |
- |
±0,01 ±2 |
±0,01 ±2 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении: -pH - температуры, °C |
±0,05 ±0,5 |
±0,05 ±0,5 |
±0,5 |
±0,05 ±0,5 |
±0,05 ±0,5 |
|
Пределы допускаемой относительной погрешности анализатора при измерении: - концентрация ионов, % - УЭП, % |
- |
±5 |
±5 |
±5 ±5 |
±5 ±5 |
|
Число калибровочных точек |
ДО 5 |
ДО 5 |
1 |
ДО 5 |
ДО 5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от 5 до 40 от 5 до 80 (при 30 °C) от 84,0 до 106,7 | ||||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 (IEC 60529) |
IP54 | ||||
|
Габаритные размеры ВП (длинахширинахвысота), мм |
204х |
174x74 |
235x188x75 | ||
|
Масса ВП, кг |
0,89 |
1,12 | |||
|
Номинальное напряжение питания сети переменного тока ВП, В |
230 при частоте 50 Гц | ||||
|
Номер версии программного обеспечения, не ниже |
2.01.03 |
1.00.00 |
1.00.00 |
1.00.00 |
3.0.4 |
|
* Диапазон измерений pH анализатора сдатчиками InLab Science (InLab Science Pro-ISM) от 0 до 12; сдатчиками InLab Solids (InLab Solids Pro-ISM), Inlab Pure (InLab Pure Pro-ISM) от 1 до 11. * * Диапазон измерений температуры анализатора с датчиками InLab Solids (InLab Solids Pro-ISM), InLab Pure (InLab Pure Pro-ISM), InLab Micro от Одо 80. __________ | |||||
I PecnJ£?"d«e»w
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус ВП в виде клеевой этикетки.
Комплектность
В комплект поставки входит:
- анализатор жидкости SevenCompact, SevenExcellence (конфигурация по требованию заказчика) 1 шт.;
- защитный чехол компакт 1 шт.;
- сетевой адаптер и штатив для электрода uPlace 1 шт.;
- упаковка 1шт.;
- руководство по эксплуатации 1 экз.;
- стартовый набор электролитов 1 экз.;
- методика поверки 1 экз.
По требованию заказчика возможна дополнительная комплектация.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mettler Toledo GMbH" (Швейцария).
ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия».
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений pH».
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия».
МРБ.МП 2339-2013 «Анализаторы жидкости SevenCompact, SevenExcellence. Методика поверки».
Заключение
Анализаторы жидкости SevenCompact, SevenExcellence соответствуют требованиям технической документации фирмы "Mettler Toledo GMbH" (Швейцария), техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларации о соответствии ТС № RU Д-СН.АГ03.В.78972 от 22.06.2015 (действительна по 21.06.2020).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники Бел-
ГИМ
220053 г. Минск, Старовиленский тракт, 93, тел. (017) 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
