Измерители крутящего момента силы серии Т
| Номер в ГРСИ РФ: | РБ 03 03 5157 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Norbar Torque Tools Ltd", Великобритания |
Измерители крутящего момента силы серии Т (далее - измерители) предназначены для измерений крутящего момента силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5157 18 |
| Наименование | Измерители крутящего момента силы серии Т |
| Год регистрации | 2018 |
| Номер сертификата | 12147 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "Norbar Torque Tools Ltd.", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "Norbar Torque Tools Ltd"
Адрес: Beaumont Road, Banbury, Oxfordshire, ОX16 IXJ
Контакты: +44(0)1295-270333 / +44(0)1295-753643 / enquiry@norbar.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь в диапазоне измерений крутящего момента силы от 0,1 до 5000 Н*м. |
| Методика поверки | Поверка проводится по МРБ МП.2479-2015 (извещение №1-2). |
| Признание поверки | Временно, до создания эталонной базы в РБ, первичную поверку при выпуске из производства и периодическую поверку метрологически необеспеченных исполнений проводить специалистами юридических лиц, входящих в ГМС РБ, на фирме-изготовителе или в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 03 5157 18 [2019-04-15]
rb-03-03-5157-18_2019-04-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 5157 18 [2015-03-13]
rb-03-03-5157-18_2015-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 5157 18 [2016-06-13]
rb-03-03-5157-18_2016-06-13.pdf
|
Скачать |
Описание типа
Назначение
Измерители крутящего момента силы серии Т (далее - измерители) предназначены для измерений крутящего момента силы.
Область применения - метрологическое обеспечение средств измерений крутящего момента силы, применяемых в поверочных и калибровочных лабораториях, при сборочных операциях в машиностроении, техническом обслуживании и ремонте промышленных изделий.
Описание
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя, с наклеенными на нем тензорезисторами, в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста с последующим выводом результата на дисплей вторичного измерительного преобразователя.
Измерители состоят из вторичного измерительного преобразователя (моделей ТТТ, Т-Box XL) и первичного измерительного преобразователя крутящего момента силы серий RTT, FMT, ATT, STT. Измерители TST состоят из объединенного в один корпус внутреннего первичного измерительного преобразователя и вторичного измерительного преобразователя крутящего момента силы. Измерители TST снабжены устройством сопряжения с внешним первичным измерительным преобразователем крутящего момента. Выбор любого из подключенных первичных измерительных преобразователей (од одного до четырех) осуществляется с помощью переключателя, расположенного на корпусе вторичного измерительного преобразователя. Возможно подсоединение измерителей к компьютеру с помощью стандартных разъемов RS232, а также для Т-Box XL с помощью USB. Питание измерителей осуществляется от сети переменного тока или от встроенного аккумулятора.
Место нанесения знака поверки в виде клейма-накпейки приведено в Приложении А к описанию типа. Версия встроенного программного обеспечения используемого в измерителях:
- для измерителей ТТТ, TST: 37712.305;
- для измерителей Т-Box XL: 3.0.0.16.
«лет
\\ II

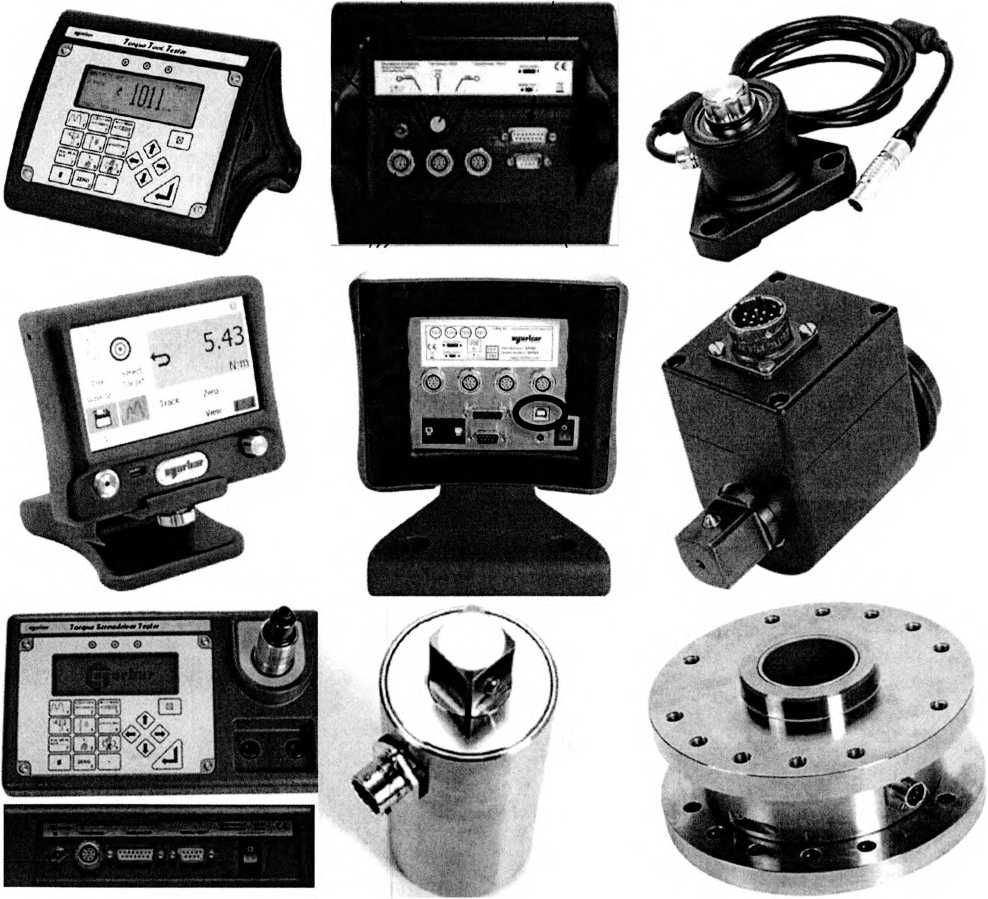

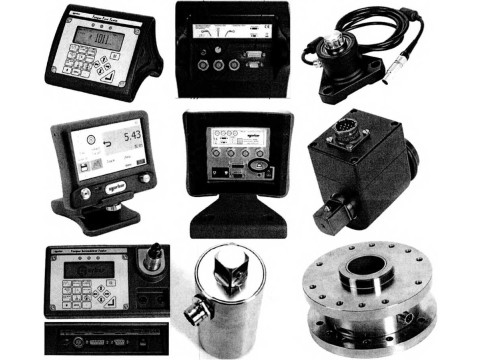

Внешний вид измерителей крутящего момента силы серии Т приведен на рисунке 1.
Рисунок 1 - Общий вид измерителей крутящего момента силы серии Т
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики измерителей крутящего момента силы серии Т приведены в таблицах 1 - 8.
Таблица 1 - Основные метрологические и технические характеристики измерителей серии Т_______________________________
|
Обозначение |
Пределы допускаемой относительной погрешности измерителей, % в диапазоне измерений1) |
Диапазон измерений крутящего момента силы, Н м |
Габаритные размеры, мм, не более |
Диапазон температуры эксплуатации, °C |
Масса, кг, не более |
Количество разъемов для подключения внешних первичных преобразователей3) | |
|
ОТ 5 % Ттах до 20 % Ттах |
от 20 % Ттах ДО 1 00 % Ттэх | ||||||
|
TST22) |
±1,0 |
±0,5 |
от 0,1 до 2,0 |
160x290x72 |
от 18 до 22 |
2,2 |
1 |
|
TST102) |
±1,0 |
±0,5 |
от 0,5 до 10,0 | ||||
|
TST252) |
±1,0 |
±0,5 |
от 1,25 до 25,0 | ||||
|
Т-Box XL |
согласно таблицам 2-7 |
162x205x151 |
1,9 |
4 | |||
|
I I I |
162x200x181 |
1,0 |
3 | ||||
Примечание: 1)Ттах- максимальное значение диапазона измерений крутящего момента силы, Н м;
2)В настоящей таблице значения диапазонов измерений и пределов допускаемой относительной погрешности измерителей TST приведены только при измерении преобразователем крутящего момента встроенным в корпус измерителя;
3)Используемые внешние первичные преобразователи крутящего момента: RTT, FMT, STT, АТТ
Таблица 2 - Основные технические характеристики измерителей серии Т
|
И Г»"*»’* 1 |
Наименование характеристики |
Значение характеристики |
|
Максимальное количество индицируемых цифровых знаков для всех измерителей |
5 | |
|
Диапазон температуры хранения измерителей, °C |
от минус 20 °C до плюс 70 | |
|
Максимальная потребляемая мощность, Вт, для измерителей: - TST, III; - ТШх XL |
5 Вт 40 Вт | |
|
Парцйетры электропитания от сети переменного тока: ‘--диапазон напряжение питания, В 1з>юдоинальная частота, Гц |
от 195,5 до 253 50 |
Таблица 3 - Основные метрологические характеристики измерителей Т-Box XL, III, TST в составе с внешними первичными преобразователями крутящего момента RTT______________________ ________ _________________________
|
Обозначение внешнего первичного преобразователя |
Пределы допускаемой основной относительной погрешности измерителей, % в диапазоне измерений1’ |
Диапазон измерений крутящего момента силы, Н м | |
|
ОТ 5 % ТтахДО 20 % Ттах |
ОТ 20 % Типах ДО ЮО % Типах | ||
|
RTT5 |
±1,0 |
±0,5 |
от 0,25 до 5,0 |
|
RTT20 |
от 1,0 до 20,0 | ||
|
RTT75 |
от 3,75 до 75,0 | ||
|
RTT200 |
от 10,0 до 200,0 | ||
|
RTT250 |
от 12,5 до 250,0 | ||
|
RTT500 |
от 25,0 до 500,0 | ||
|
RTT1500 |
от 75,0 до 1500,0 | ||
Примечание: 1)Ттах - максимальное значение диапазона измерений крутящего момента силы измерителя, Н м
Таблица 4 - Основные метрологические характеристики измерителей Т-Box XL, ТТТ, TST в составе с внешними первичными преобразователями крутящего момента FMT
|
Обозначение внешнего первичного преобразователя |
Пределы допускаемой основной относительной погрешности измерителей, % в диапазоне измерений1’ |
Диапазон измерений крутящего момента силы, Н м | |
|
ОТ 5 % Типах ДО 20 % Типах |
ОТ 20 % Типах ДО 100 % Типах | ||
|
FMT2 |
±1,0 |
±0,5 |
от 0,1 до 2,0 |
|
FMT10 |
от 0,5 до 10,0 | ||
|
FMT25 |
от 1,25 до 25,0 | ||
|
FMT150 |
от 7,5 до 150,0 | ||
|
FMT400 |
от 20,0 до 400,0 | ||
|
FMT1500 |
Указано ниже2’ |
от 30,0 до 1500,0 | |
Примечание: ’Ттах - максимальное значение диапазона измерений крутящего момента силы измерителя, Н м;
еделы допускаемой основной относительной погрешности измерителей с преобразователями FMT1500, % в диапазоне ений от 2 % Ттах до 20 % Ттах устанавливаются равными ±1,0 %_________________________________________________
Таблица 5 - Основные метрологические характеристики измерителей Т-Box XL, III, TST в составе с внешними первичными преобразователями крутящего момента STT
|
Обозначение внешнего первичного преобразователя |
Пределы допускаемой основной относительной погрешности измерителей, % в диапазоне измерений1) |
Диапазон измерений крутящего момента силы, Н м | |
|
ОТ 1 0 % Ттах ДО 20 % Ттах |
ОТ 20 % Ттах ДО 100 % Ттах | ||
|
STT1 |
±1,0 |
±0,5 |
от 0,1 до 1,0 |
|
STT2.5 |
от 0,25 до 2,5 | ||
|
STT5 |
от 0,5 до 5,0 | ||
|
STT10 |
от 0,1 до 10,0 | ||
|
STT25 |
от 2,5 до 25,0 | ||
|
STT50 |
от 5,0 до 50,0 | ||
|
STT100 |
от 10 до 100 | ||
|
STT250 |
от 25 до 250 | ||
|
STT500 |
от 50 до 500 | ||
|
STT1000 |
от 100 до 1000 | ||
|
STT1500 |
от 150 до 1500 | ||
|
STT2500 |
от 250 до 2500 | ||
|
STT3000 |
от 300 до 3000 | ||
|
STT5000 |
от 500 до 5000 | ||
|
STT7000 |
от 700 до 7000 | ||
|
Примечание: ^Ттах - максимальное значение диапазона измерений крутящего момента силы измерителя, Н м | |||
Таблица 6 - Основные метрологические характеристики измерителей Т-Box XL, III, TST в составе с внешними первичными
момента STT
п
и
|
Обозначение внешнего первичного преобразователя |
Пределы допускаемой основной относительной погрешности измерителей, % |
Диапазон измерений крутящего момента силы, Н м |
|
STT10000 |
±2,5 |
от 1000 до 10000 |
|
STT25000 |
от 2500 до 25000 |
Таблица 7 - Основные метрологические характеристики измерителей Т-Box XL, III, TST в составе с внешними первичными преобразователями крутящего момента АТТ____________________________________________________________________
|
Обозначение внешнего первичного преобразователя |
Пределы допускаемой основной относительной погрешности измерителей, % в диапазоне измерений1’ |
Диапазон измерений крутящего момента силы, Н м | |
|
ОТ 10 % Ттах ДО 20 % Тщах |
ОТ 20 % Ттах ДО 100 % Тщах | ||
|
АТТ1000 |
±1,0 |
±0,5 |
от 100 до 1000 |
|
АТТ1500 |
от 150 до 1500 | ||
|
АТТ2000 |
от 200 до 2000 | ||
|
АТТ2500 |
от 250 до 2500 | ||
|
АТТ2700 |
от 270 до 2700 | ||
|
АТТ3000 |
от 300 до 3000 | ||
|
АТТ3500 |
от 350 до 3500 | ||
|
АТТ4000 |
от 400 до 4000 | ||
|
АТТ4500 |
от 450 до 4500 | ||
|
АТТ5000 |
от 500 до 5000 | ||
|
АТТ6000 |
________от 600 до 6000________ | ||
Примечание: 1)Ттах - максимальное значение диапазона измерений крутящего момента силы измерителя, Н м
Таблица 8 - Основные метрологические характеристики измерителей Т-Box XL, ТТТ, TST в составе с внешними первичными преобразователями крутящего момента АТТ
|
Обозначение внешнего первичного преобразователя |
Пределы допускаемой основной относительной погрешности измерителей, % |
Диапазон измерений крутящего момента силы, Н м |
|
АТТ10000 |
±2,5 |
от 1000 до 10000 |
|
АТТ20000 |
от 2000 до 20000 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки входит:
Вторичный преобразователь (TST, ТТТ, Т-Box XL) 1 шт.
Первичный преобразователь
(серий RTT, FMT, ATT, STT) в соответствии с заказом
Руководство по эксплуатации 1 шт.
Соединительный кабель 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Norbar Torgue Tools Ltd.», Соединенное Королевство Великобритании и Северной Ирландии.
МРВ.МП 2479-2015 (извещение №2) «Измерители крутящего момента серии Т. Методика поверки»
Заключение
Измерители крутящего момента серии Т соответствуют требованиям технической документации фирмы «Norbar Torgue Tools Ltd.», Соединенное Королевство Великобритании и Северной Ирландии.
Измерители крутящего момента серии Т соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии ЕАЭС № RU Д-СВ.А301.В.07594 от 17.07.2017 действительна по 16.07.2022).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
