Преобразователи давления измерительные WIKA
| Номер в ГРСИ РФ: | РБ 03 04 3685 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 04 3685 18 [2018-04-25]
rb-03-04-3685-18_2018-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3685 18 [2008-09-29]
rb-03-04-3685-18_2008-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3685 18 [2014-07-24]
rb-03-04-3685-18_2014-07-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3685 18 [2020-07-08]
rb-03-04-3685-18_2020-07-08.pdf
|
Скачать |
Преобразователи давления измерительные WIKA (далее - преобразователи), в зависимости от модели, предназначены для непрерывного измерения и преобразования избыточного, абсолютного и дифференциального (модели DP-) давления в аналоговый сигнал силы постоянного тока (напряжения постоянного тока) или цифровой интерфейс.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3685 18 |
| Наименование | Преобразователи давления измерительные WIKA |
| Год регистрации | 2018 |
| Номер сертификата | 12156 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1809-2008 (изменения №1-3). Разрешить использование в сфере законодательной метрологии моделей N-10, N-11, AC-1, D-10, D-11, D-10-9, D-11-9, D-10-7/D-11-7, 891.34.1884, 892.34.1884, 891.34.2189, 891.34.1998, 892.34.1998, SH-1, IS-20 (IS-20-F, IS-20-S), IS-21 (IS-21-F, IS-21-S), IS-20-H, изготовленных до 30.11.2018 (истечение срока действия утверждения типа), при условии прохождения метрологического контроля. |
Поверители
Скачать
|
Описание типа РБ 03 04 3685 18 [2018-04-25]
rb-03-04-3685-18_2018-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3685 18 [2008-09-29]
rb-03-04-3685-18_2008-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3685 18 [2014-07-24]
rb-03-04-3685-18_2014-07-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3685 18 [2020-07-08]
rb-03-04-3685-18_2020-07-08.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные WIKA (далее - преобразователи), в зависимости от модели, предназначены для непрерывного измерения и преобразования избыточного, абсолютного и дифференциального (модели DP-) давления в аналоговый сигнал силы постоянного тока (напряжения постоянного тока) или цифровой интерфейс.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
Описание
Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента. Давление измеряемой среды, воздействующее на чувствительный элемент (мембрану, ёмкостный-, керамический-, пьезорезисторный или тензорезисторный первичный преобразователь - в зависимости от модели), передаётся на измерительный мост сопротивления. Выходной сигнал моста сопротивления преобразуется и усиливается для формирования унифицированного аналогового (или цифрового) выходного сигнала, пропорционального измеряемому давлению.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в преобразователь на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
Преобразователи, в зависимости от модели, могут иметь цифровые интерфейсы: USB, CANopen, FOUNDATION Fieldbus, Profibus PA, HART (с токовым выходом 4-20 мА), J1939. Преобразователи с цифровыми интерфейсами могут подключаться к персональному компьютеру с помощью внешнего (прикладного) фирменного ПО.
Влияние ПО учтено при нормировании метрологических характеристик.

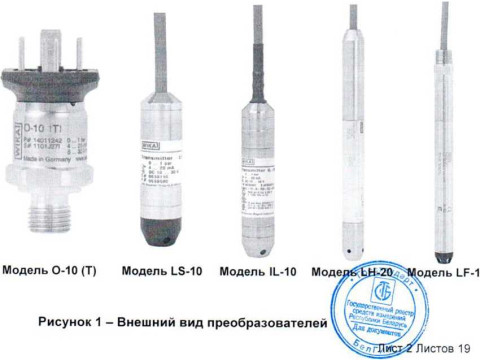

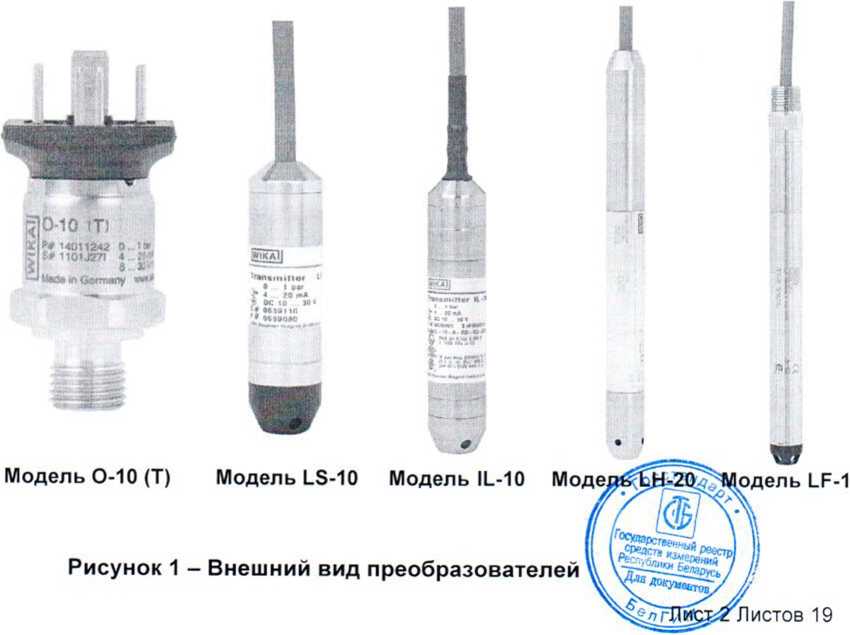

Внешний вид преобразователей представлен на рисунках 1 -4.
Место нанесения знака поверки в виде клейма-наклейки указано-в=Поиложении А.
[Государственный реестр] ]|
I средств измерении I J!
\ Республики Беларусь/ П
\ Для документов/ //
Модель А-10
Модель S-10
Модель SA-11
Модель F-20

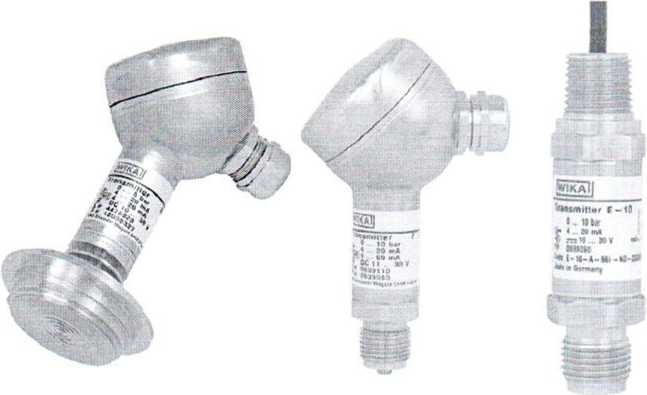

Модель Е-10
’«emitter о-Я'-
! eXd»t>Q.6t«r
JwiKAll "м1егоТгоп|Г’
. О ... 100 bar 9* 4... 20 mA t) ОС 10 .. 36V s« 0639110 '# 0639080 *&M»xai4ler

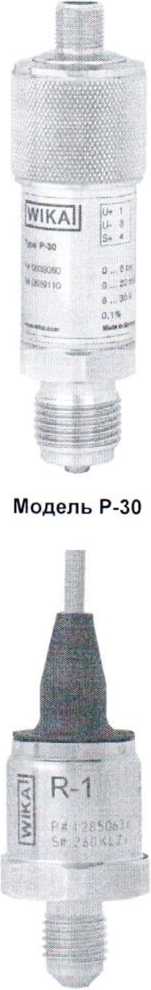

Модель R-1

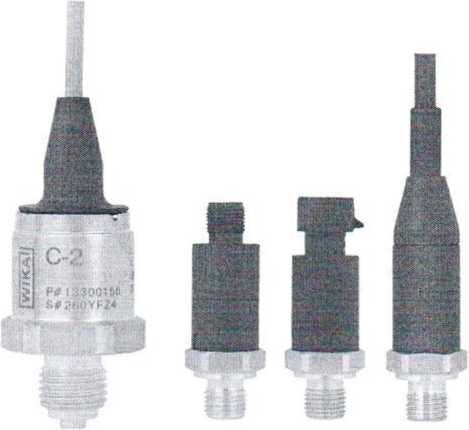

Модель C-2

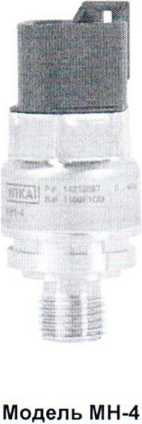

Модели ОТ-01, MH-3
Модель D-20-9
Модель M-11
Модель CPT-20
Модель DPT-10
Модели IPT-10, IPT-20
Модель IPT-21
Модели PSD-30, PSD-4
Модель НР-2
Модель IS-3

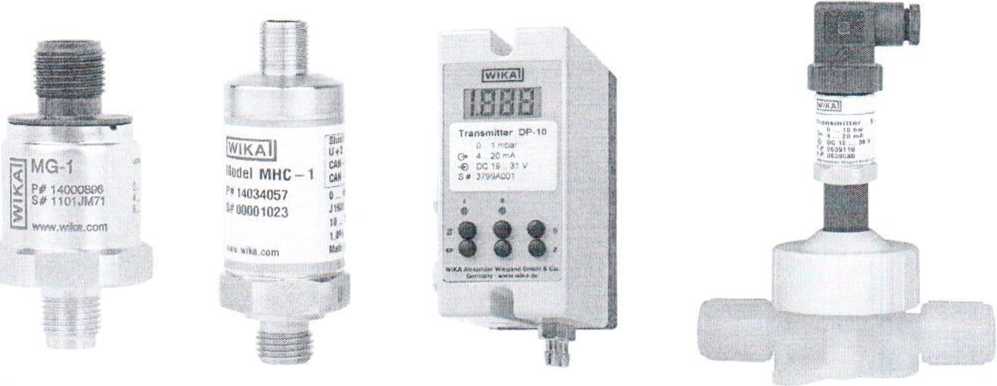

Модель MG-1
Модель МНС-1
Модель DP-10
Модель HS
Рисунок 2 - Внешний вид преобразователей
• i W к $ je i ■
• »»гм
9M* * fcr»5?
Модель WU-10
Модели WU-26, WUC-16
Модель WUC-10
Модель WUC-15
Модель WUD-25
Модель WUD-26
Модель WUD-20

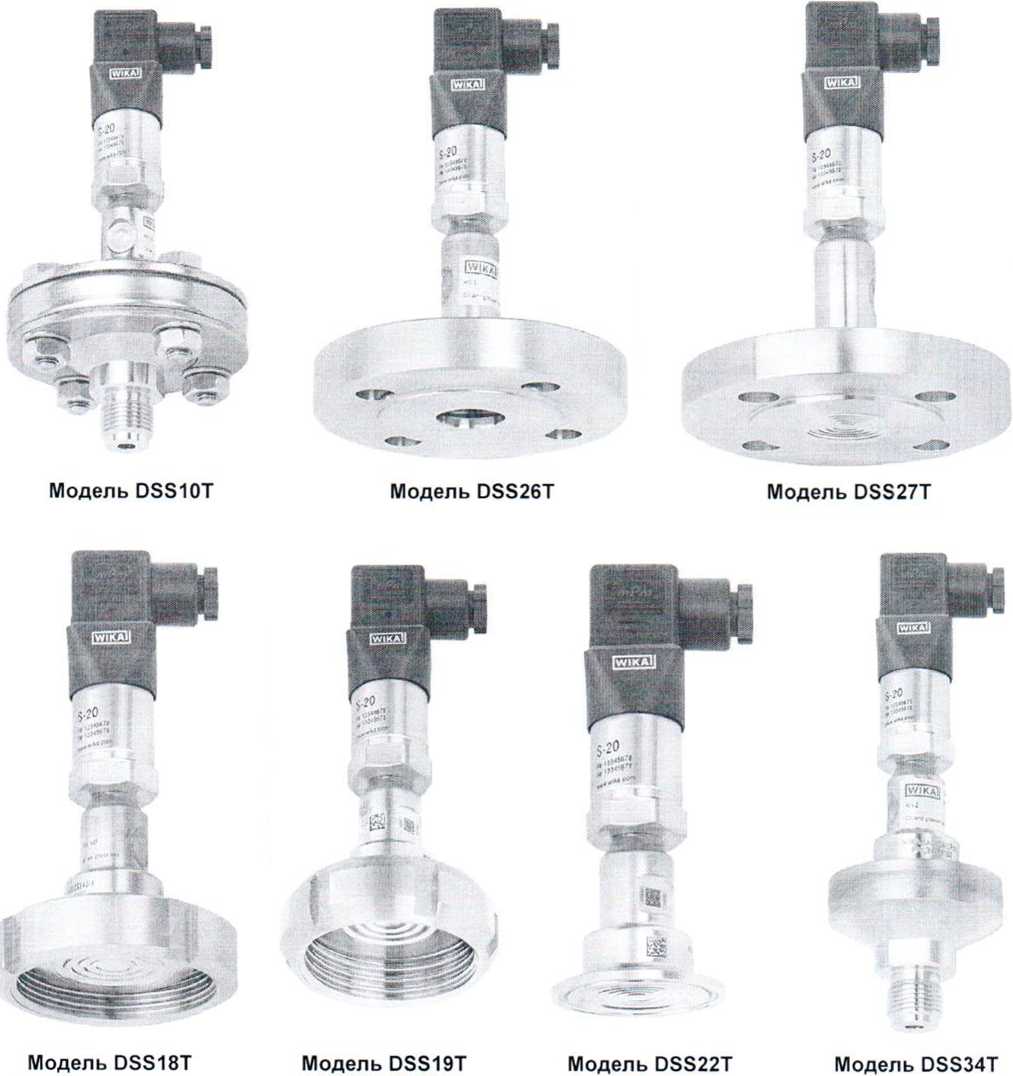

Рисунок 3 - Внешний вид преобразователей
Рисунок 4 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблицах 1 - 14.
|
Наименование характеристик |
А-10 |
S-10 |
S-11 |
S-20 |
|
Верхние пределы диапазона измерений давления (ВПИ), бар |
от 0,05 до 1000 от 0,1 до 25 абс. от -0,05 до -1 вакуум. ДИ мановакуум. давл.: от (-0,025. +0,025) до (-1...+24) |
от 0,1 до 1000 от 0,25 до 25 абс. от -0,1 до -1 вакуум, от 0,6 до 24* |
от 0,1 до 600 от 0,25 до 16 абс. от -0,1 до -1 вакуум. от 0,6 до 24* |
от 0,4 до 1600 от 0,4 до 40 абс. от -0,4 до -1 вакуум, от 0,6 до 59* |
|
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений (ДИ) |
см.таблицу 2 |
±0,5 (опция: ±0,25 -для ДИ > 0,25 бар) |
±0,5 (опция: ±0,25 -для ДИ > 0,25 бар) |
±0,5 (опция: ±1,0) (опция: ± 0,25 - для вых. сигналов 4-20 мА и 0-10 В) |
|
Аналоговый выходной сигнал |
4-20 мА; 0-5 В, 0-10 В, 1-5 В, 0,5-4,5 В, 0,5-4,5 В** |
4-20 мА, 20-4 мА, 0-20 мА; 0-5 В, 0-10 В, 1-5 В, 0,5-4,5 В** |
4-20 мА, 0-20 мА; 0-10 В, 0-5 В |
4-20 мА, 20-4 мА; 0-10 В. 0-5 В, 1-5 В. 0,5-4,5 В, 1-6 В, 10-0 В, 0,5-4,5 В** |
|
Диапазон температуры окружающей среды, °C |
от 0 до 80 (опция: от минус 30 до плюс 100) |
от минус 20 до плюс 80 |
от минус 20 до плюс 80 |
от минус 30 до плюс 100 (опции: от минус 40 до плюс 125 от минус 20 до плюс 60 от минус 20 до плюс 80) |
|
Диапазон температуры измеряемой среды, °C |
от 0 до 80 (опция: от минус 30 до плюс 100 -для выходного сигнала напряжения) (опция: от минус 40 до плюс 100 -для токового выходного сигнала) |
от минус 30 до плюс 100 (опция: от минус 40 до плюс 125) |
Без охлаждающего элемента: от минус 30 до плюс 100 (опция: от минус 30 до плюс 125) С охлаждающим элементом: от минус 20 до плюс 150 |
от минус 30 до плюс 100 (опции: от минус 40 до плюс 125 от минус 40 до плюс 150 — с охлаждающим элементом от минус 40 до плюс 200 - с охлаждающим элементом от минус 20 до плюс 60 — кислородное исполнение от минус 20 до плюс 80) |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±1,0 ±2,5 (опция: ±1,5) |
±0,2 /10 К |
±0,2/10 К |
±0,5 |
|
Напряжение питания, В |
от 8 до 30 (опция: от 8 до 35) от 14 до 30 (опция: от 14 до 35) для 0-10 В 5±0,5 для 0,5-4,5 В** |
от 10 до 30 от 14 до 30 для 0-10 В от 4,5 до 5,5 для 0,5-4,5 В** |
от 10 до 30 от 14 до 30 для 0-10 В |
от 8 до 36 от 12 до 36 для 0-10, 10-0 В от 9 до 36 для 1 -6 В 5±0,5 для 0,5-4,5 В** |
■ Мановакуумметрическое давление, нижний предел измерений -1 бар.
•* Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле:
баых Ugux.HOM + [ ивых ном (Un«, - 5 В) / 5 В ],
где ивых - значение выходного сигнала, В:
иВЫх «ом - значение выходного сигнала, В, при номинальном напряжении питания 5 В; и„„т - значения напряжения питания в пределах рабочего диапазона;
5 В - номинальное значение напряжения питания.
е - Здесь и далее: ВПИ-верхние пределы диапазона измерений давления. ДИ -диапазон измерений.
Таблица 2 - Пределы допускаемой основной приведённой погрешности для модели А-10
|
ДИ, бар* |
Пределы допускаемой основной приведённой погрешности, % от ДИ |
|
> 0,6 |
±1,0 (±0,5 - опция) |
|
> 0,4 |
±1,2 (±0,7 - опция) |
|
>0,25 |
±1,3 (±0.8 - опция) |
|
>0,16 |
±1,5 (±1,0 - опция) |
|
>0,1 |
±1,8 |
|
> 0,05 |
±2,4 |
|
* Для мановакуумметрического давления ДИ вычисляется как разность между |
верхним и нижним пределами диапазона измерений, в остальных случаях ДИ = ВПИ |
Таблица 3
|
Наименование характеристик |
SL-1 |
SA-11 |
F-20 |
F-21 |
Е-10 |
Е-11 |
М-10 |
М-11 |
|
ВПИ, бар |
от 25 до 60 мбар |
от 0,25 до 25 |
от 0,1 до 1000 |
от 0,1 до 600 |
от 0.4 до 1000 |
от 0.4 до 600 |
от 6 до 1000 |
от 25 до 600 |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,5 |
±0,5 (опция: ±0,25) |
±0,5 (опция: ±0,25 для ДИ >0,25 бар) |
±0,5 ±0,25 (опция) |
±0,5 | |||
|
Аналоговый выходной сигнал |
4-20 мА, 0-20 мА; 0-5 В, 0-10 В |
4-20 мА, 0-20 мА; 0-10 В |
4-20 мА, 0-20 мА; 0-5 В, 0-10 В |
4-20 мА; 0-5 В, 1-5 В, 0,5-4,5 В, 0-10 В |
4-20 мА; 1-5 В; 0,1-10 В | |||
|
Диапазон температуры окружающей среды, °C |
от минус 20 до плюс 80 |
от минус 20 до плюс 80 |
от минус 20 до плюс 80 (опция: от минус 30 до плюс 105) |
от минус 30 до плюс 100 (опция: от минус 40 до плюс 105) |
от минус 40 до плюс 100 | |||
|
Диапазон температуры измеряемой среды, °C |
от минус 30 до плюс 80 |
от минус 20 до плюс 150 |
от минус 30 до плюс 100 (опция: от минус 40 до плюс 125) |
от минус 30 до плюс 100 (опция: от минус 40 до плюс 105) |
от минус 40 до плюс 100 (от минус 40 до плюс 80 -с кабельным выводом) | |||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0,3/10 К |
±0,2/10 К |
±0,2/10 К |
±0.2/10 К |
±0,2/10 К | |||
|
Напряжение питания, В |
от 10 до 30 от 14 до 30 для 0-10 В |
от 10 до 30 от 14 до 30 для 0-10 В |
от 10 до 30 от 14 до 30 для 0-10 В от 11 до 30 для 4-20 мА |
от 10 до 30 для 4-20 мА, 0-5 В от 5 до 30 для 0,5-4,5 от 6 до 30 для 1-5 В от 14 до 30 для 0-10 В |
от 10 до 35 В для 4-20 мА от 8 до 35 для 1 -5 В от 14 до 35 для 0,1-10 В | |||
|
Наименование характеристик |
Р-30 |
Р-31 |
С-10 |
С-2 |
D-20-9 |
D-21-9 |
DP-10 |
|
ВПИ, бар |
от 0,25 до 1000 |
от 0,25 до 600 |
от 0,25 до 1000 |
от 6 до 60 от 10 до 45* |
от 0,25 до 1000 |
от 0,25 до 600 |
от 0,6 до 1000 мбар диф |
|
от 0,25 до 25 абс. от -0,25 до -1 вакуум, от 0,6 до 15* | |||||||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,1 ±0,05 |
±1,0 ±0,5 (опция) |
±2,0 ±1,0 |
±1,0 (опции: ±0,5; ±0,3) |
±1,0 ±0,5 и ±0,2 (для ДИ >2,5 бар) | ||
|
Аналоговый выходной сигнал |
4-20 мА, 0-20 мА; 0-5 В. 0-10 В |
4-20 мА; 0-5 В, 0-10 В |
4-20 мА; 1-5 В, 0-10 В, 0,5-4,5 В** |
— |
4-20 мА (2- и 3-проводной), 0-20 мА; 0-5 В, 0-10 В | ||
|
Цифровой интерфейс |
USB CANopen |
— |
— |
CANopen |
- | ||
|
Диапазон температуры окружающей среды, °C |
от минус 20 до плюс 80 |
от минус 30 до плюс 85 |
от минус 25 до плюс 85 |
от минус 20 до плюс 80 |
от минус 10 до плюс 50 (опция: от минус 10 до плюс 60) | ||
|
Диапазон температуры измеряемой среды, °C |
от минус 20 до плюс 105 |
от минус 30 до плюс 100 |
от минус 20 до плюс 100 |
от минус 30 до плюс 100 (опция, от минус 40 до плюс 125) |
от минус 10 до плюс 50 | ||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0,2/10 К |
±0,2/10 К |
±1,0/ 10 К ±0,5/10 К (при температуре от 0 °C до 60 °C) |
±0,2/10 К |
±0,3 /10 К | ||
|
Напряжение питания, В |
от 9 до 30 от 14 до 30 для 0-10 В от 4,5 до 5,5 для USB |
от 10 до 30 от 14 до 30 для 0-10 В |
от 7 до 30 для 4-20 мА от 8 до 30 для 0-10 В от 14 до 30 для 1-5 В 5±0,5 для 0,5-4,5** |
от 10 до 30 |
от 19 до 31 от 12 до 30 для 4-20 мА (2-проводного) | ||
|
* Мановакуумметрическое давление, нижний предел измерений -1 бар. “ Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле: бвнх ~ UBblX НОМ "Г [ UgblX НОм'(Впит — 5 В) / 5 В ], где иВых - значение выходного сигнала, В; иВьк ном - значение выходного сигнала. В, при номинальном напряжении питания 5 В; или1 - значения напряжения питания в пределах рабочего диапазона; >^г^9здунальное значение напряжения питания. | |||||||
|
Наименование характеристик |
LS-10 |
LH-10 |
LH-20 |
МН-1 |
МН-2 |
МН-3 |
MHS-1 | |
|
ВПИ, бар |
от 0,25 до 10 |
от 0,1 до 25 |
от 0,1 до 25 от 1,6 до 25 абс. |
от 60 до 600 |
от 40 до 600 |
от 6 до 600 |
от 60 до 600 | |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,5 |
±0,5 (для ДИ <0,25 бар) ±0,25 (для ДИ >0,25 бар) |
±0,2 |
опция: ±0,1 |
±1,0 ±0,5 (опция) |
±1,0 |
±1,0 (для ДИ > 40 бар) ±2,0 (для ДИ < 40 бар) |
±1,0 |
|
Аналоговый выходной сигнал |
4-20 мА |
4-20 мА, 0-20 мА; 0-5 В, 0-10 В. 0,5-2,5 В |
4-20 мА, 4-20 мА (с HART) |
4-20 мА; 1-5 В |
4-20 мА; 1-5 В, 0-10 В, 0,5-4,5 В* |
4-20 мА; 1-5 В, 1-6 В, 0-10 В, 0,5-4,5 В‘ |
4-20 мА | |
|
Цифровой интерфейс |
— |
— |
HART |
— |
— |
— |
— | |
|
Диапазон температуры окружающей среды, °C |
от минус 10 до плюс 50 |
от минус 10 до плюс 50 (опция: от минус 10 до плюс 85) |
от минус 40 до плюс 60 (опция: от минус 40 до плюс 85) |
от минус 30 до плюс 85 (опция:от минус 40 до плюс 85) |
от минус 40 до плюс 100 |
от минус 40 до плюс 100 |
от минус 40 до плюс 85 | |
|
Диапазон температуры измеряемой среды, °C |
от минус 10 до плюс 50 |
от минус 10 до плюс 50 (опция:от минус 10 до плюс 85) |
от минус 40 до плюс 60 (опция: от минус 40 до плюс 80) |
от минус 40 до плюс 125 |
от минус 40 до плюс 125 |
от минус 40 до плюс 125 |
от минус 40 до плюс 85 | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0,2/10 К |
±0,2/10 К |
±0,15/10 К |
±0,05 / 10 К |
±0,2/10 К |
±0,15/10 К |
±0,15/10 К (для ДИ 2 40 бар) |
±2 |
|
Напряжение питания, В |
от 10 до 30 |
от 10 до 30 от 14 до 30 для 0-10 В от 5 до 30 для 0,5-2,5 В |
от 8 до 30 9,6 до 30 для 4-20 с HART |
от 10 до 30 |
от 10 до 36 для 4-20 мА от 14 до 36 для 0-10 В от 8 до 36 для 1-5 В от 4,5 до 5,5 для 0,5-4,5 В* |
от 10 до 36 для 4-20 мА от 14 до 36 для 0-10 В от 8 до 36 для 1-5 В от 9 до 36 для 1-6 В от 4,5 до 5,5 для 0,5-4,5 В* |
от 6,5 до 32 | |
Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле:
Ивых ~ Оеых ном + [ ивЫх ном (ипит - 5 В) / 5 В ],
где Uвых значение выходного сигнала, В,
Uвых ном — значение выходного сигнала, В, при номинальном напряжении питания 5 В; иПит - значения напряжения питания в пределах рабочего диапазона;
номинальное значение напряжения питания.
|
Наименование характеристик |
ОТ-1 |
0-10 (Т) |
0-10 (5) |
PSD-30 |
PSD-31 |
PSA-31 |
НР-2 |
|
ВПИ, бар |
от 6 до 600 |
от 6 до 600 от 5 до 59* |
от 6 до 40 5* |
от 1 до 600 от 1 до 25 абс. от 0,6 до 24* ДИ вак. -1 ...0 |
от 2,5 до 600 от 2,5 до 25 абс. от 2,5 до 24* |
от 1 до 25 от 1 до 25 абс. от-1 до +24 |
от 1600 до 2500 |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±1,0 ±2,0 (для ДИ <16 бар) |
±1,2 |
±2,0 |
±1,0 |
±1,0 |
± 0.5 (опция: ±0.25) | |
|
Аналоговый выходной сигнал |
4-20 мА; 1-5 В, 1-6 В, 0-10 В. 0,5-4,5 В** |
4-20 мА; 0,5-4,5 В, 0-5 В, 1-5 В. 0-10 В, 0,5-4,5 В** |
4-20 мА: 0,5-4,5 В, 1-5 В.0,5- 4.5 В** |
4-20 мА; 0-10 В |
4-20 мА; 0-10 В |
4-20 мА 0-5 В, 0-10 В | |
|
Цифровой интерфейс |
— |
— |
— |
— |
— |
USB | |
|
Диапазон температуры окружающей среды. °C |
от минус 40 до плюс 100 |
от минус 30 до плюс 100 |
от минус 25 до плюс 80 |
от минус 20 до плюс 80 |
от минус 20 до плюс 80 |
от минус 20 до плюс 80 | |
|
Диапазон температуры измеряемой среды, °C |
от минус 40 до плюс 125 |
от минус 30 до плюс 100 |
от минус 40 до плюс 100 |
от минус 20 до плюс 85 |
Г игиеническое присоединение: от минус 20 до плюс 125 (возможно до плюс 150 до 60 минут) Другие присоединения: от минус 20 до плюс 100 (возможно до плюс 135 до 60 минут) |
от 0 до 80 | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±1,5 |
±1,5 |
±0,6/10 К |
±2,5 |
+0,75/ 10 К |
±2,5 | |
|
Напряжение питания, В |
от 8 до 36 для 4-20 мА, 1-5 В от 9 до 36 для 1-6 В от 14 до 36 для 0-10 В (5±0,5) В для 0,5-4,5 В** |
от 8 до 30 от 14 до 30 для 0-10 В от 4,5 до 5 для 0,5- 4,5 В‘* |
от 8 до 30 от 4,5 до 5 для 0,5- 4,5 В** |
от 15 до 35 В |
от 15 до 35 В |
от 10 до 30 от 14 до 30 для 0-10 В 5 В для USB2.0 | |
* Мановакуумметрическое давление, нижний предел измерений -1 бар.
** Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле:
UeblX ~ UeMX ном + [ ивь,х HOM’(UnHT 5 В)/5
[чение выходного сигнала, В;
Значение выходного сигнала, В, при номинальном напряжении питания 5 В;
нения напряжения питания в пределах рабочего диапазона;
(ое значение напряжения питания._____ ___
|
Наименование характеристик |
WU-10 |
WU-15 |
WU-16 |
WU-20 |
WU-25 |
WU-26 |
NWU-10 |
NWU-15 |
NWU-16 |
|
ВПЙ, бар |
от 4 до 400* |
от 4 до 25* |
от 2 до 360* |
от 2 до 17* |
от 4 до 400 |
от 4 до 25 | |||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,5 для ДИ > 4 бар ±1,0 для ДИ < 4 бар ±0,25 для диапазона >4 бар) (опция) |
±0,3 ±0,6 для ДИ < 2 бар ±0,15 (опция) |
± 0,5 для ДИ > 4 бар ±1,0 для ДИ <4 бар ±0,25 для диапазона >4 бар (опция) | ||||||
|
Аналоговый выходной сигнал |
4-20 мА; 0,1-10,1 В, 0,1-5,1 В 0-10 В, 1-5 В: 0-5 В |
4-20 мА; 0-5 В, 0-10 В |
4-20 мА | ||||||
|
Диапазон температуры окружающей среды, °C |
от минус 20 до плюс 85 |
от минус 20 до плюс 85 |
от минус 20 до плюс 85 | ||||||
|
Диапазон температуры измеряемой среды, °C |
от минус 40 до плюс 100 |
от минус 20 до плюс 100 |
от минус 20 до плюс 85 | ||||||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0,15/10 К |
±0,15/10 К |
±0,15/10 К | ||||||
|
Напряжение питания, В |
от 10 до 30 от 14 до 30 для 0,1-10,1 В, 0-10 В |
от 10 до 30 от 14 до 30 для 0-10 В |
от 10 до 24 | ||||||
|
* Возможны другие ВПИ по заказу. | |||||||||
|
Наименование характеристик |
R-1 |
IS-3 |
IL-10 |
|
ВПИ, бар |
от 6 до 160 от 7 до 45* ДИ мановак.: -0,5...+7, - 0,5...+10 |
от 0,1 до 2500 от 0,25 до 25 абс. от 0,6 до 24* ДИ вакуум. -1 ...0 |
от 0,1 до 25 |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±2,0 |
± 0,5 (опция: ±0,25 - для 0,25 бар < ДИ < 1000 бар) |
±0,5 (опция: ±0,25 для ДИ > 0, 25 бар) |
|
Аналоговый выходной сигнал |
4-20 мА; 1-5 В, 0-10 В 0,5-4,5 В** |
4-20 мА |
4-20 мА |
|
Диапазон температуры окружающей среды, °C |
от минус 25 до плюс 80 |
от минус 20 до плюс 80 от минус 15 до плюс 70 (с кабелем PUR) от минус 15 до плюс 80 (с кабелем FEP) |
от минус 10 до плюс 60 от минус 10 до плюс 85 (с кабелем FEP) |
|
Диапазон температуры измеряемой среды, °C |
от минус 40 до плюс 100 |
от минус 20 до плюс 80 (опция: от минус 40 до плюс 200)*** |
от минус 10 до плюс 60 от минус 10 до плюс 85 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0,5/10 К |
±0,2/ ЮК |
±0,2/10 К |
|
Напряжение питания, В |
от 7 до 30 для 4-20 мА от 8 до 30 для 1-5 В от 14 до 30 для 0-10 В от 4,5 до 5,5 В для 0,5-4,5 В** |
от 10 до 30 от 11 до 30 (для корпуса в полевом исполнении) |
от 10 до 30 |
* Мановакуумметрическое давление, нижний предел измерений -1 бар.
** Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле:
иВЬ1Х = UВЫХ. НОМ + [ ивЫх ном’(^лит ~~5 В)/5 В],
где Uвь<х ~ значение выходного сигнала, В'
Ubwxhom - значение выходного сигнала, В, при номинальном напряжении питания 5 В;
□пит - значения напряжения питания в пределах рабочего диапазона;
5 В - номинальное значение напряжения питания.
*** Другие диапазоны температуры измеряемой среды уточнять по технической документации фирмы-изготовителя.
|
Наименование характеристик |
UPT-20 |
UPT-21 |
IPT-10 |
IPT-11 |
DPT-10 | ||||||
|
ВПИ, бар |
от 0,4 до 2500 |
от 0,4 до 600 |
от 0,4 до 2500** |
от 0,4 до 600** |
от 0,01 до 40 диф : | ||||||
|
от 1,6 до 40 абс от 0,6 до 40* ДИ мановак. -0,2...+0,2 ДИ вакуум. -1...0 |
от 0,1 до 60*** от 0,4 до 16 абс.** от 0,1 до 60 абс.*** от 0,6 до 60* ДИ мановак.: -0,2. +0,2; -0,1...+0,3; -0,1...+0.1; -0,05.. +0.05 ДИ вакуум. -1 .0 |
0,01 |
0,03 |
0,1 |
0,5 |
3 |
16 |
40 | |||
|
Минимально возможный ДИ при масштабировании (перенастройке), мбар | |||||||||||
|
0,25 |
0,3 |
1 |
5 |
30 |
160 |
400 | |||||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,15 (опции: ±0,1; ±0,2) |
±0,6 (для ДИ > 1600 бар)** +0,1 (для ДИ < 1600 бар)** ±0,075*** ±0,25 (для ДИ <0,1 бар абс.)*** |
±0,15 (в диапазоне температуры окружающей среды от минус 10 "С до плюс 60 ’С) | ||||||||
|
±0,5 (для ДИ > 1000 бар) |
— | ||||||||||
|
Пределы допускаемой основной приведённой погрешности при масштабировании (перенастройке ДИ), % от ДИ |
- для 1,6 < ДИ < 1000 бар при 1:1 < TD < 5:1: ±Д при 5:1 <TD< 100:1: ±(Д х TD / 5) - для ДИ < 1,6 бар приТО = 1:1: ±Д при 1:1 <TD< 100:1: ±[Д х (TD + 4) / 5] |
- для 0,4 < ДИ < 1000 бар при 1:1 < TD < 5:1: ±Д при 5:1 < TD < 20:1: ±(0,02 х TD)** ±(0,015 х TD)*** - для ДИ = 0,1 бар абс.*** при 1:1 <TD<5:1: ±0,25 при 5:1 <TD< 20:1: ±(0,05 х TD) |
- для ДИ > 0,5 бар при 1:1 < TD < 15:1 ±0,075 при TD > 15:1 ±(0,0015xTD + 0,053) - для ДИ = 0,01; 0,03 бар npnTD>1:1 ±0,15 - для ДИ = 0,1 бар при 1:1 <TD< 4:1 ±0,075 при TD > 4:1 ±(0,012xTD + 0,027) | ||||||||
|
- для ДИ > 1000 бар: ±(Д х TD) |
— |
- для ДИ £ 1600 бар** при 1:1 < TD < 2:1; ±0,6 |
— | ||||||||
|
Аналоговый выходной сигнал |
4-20 4-20 (с HART) |
4-20 4-20 (с HART) |
4-20 4-20 (с HART) | ||||||||
|
Цифровой интерфейс |
HART |
HART FOUNDATION Fieldbus Profibus PA |
HART FOUNDATION Fieldbus Profibus PA | ||||||||
|
Диапазон температуры окружающей среды, °C |
от минус 20 до плюс 70 (с дисплеем) от минус 40 до плюс 80 (без дисплея) |
от минус 20 до плюс 70 (с дисплеем) от минус 40 до плюс 80 (без дисплея) |
от минус 20 до плюс 70 (с дисплеем) от минус 40 до плюс 80 (без дисплея) | ||||||||
|
Диапазон температуры измеряемой среды, °C |
от минус 20 до плюс 60 (для кислородного исполнения) (опция: от минус 40 до плюс 85)*'’ |
от минус 20 до плюс 60 (для кислородного исполнения) (опция: от минус 40 до плюс 150)*'’ |
от минус 20 до плюс 85 (опция: от минус 40 до плюс 85)*4 | ||||||||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0.1 / ЮК (опция: ±0,2 / ЮК) |
±0.05/10 К |
В зависимости от ДИ и диапазона температуры окружающей среды (см. техническую документацию фирмы-изготовителя) | ||||||||
|
Напряжение питания, В - |
от 14 до 30 (Ех) от 12 до 36 (без Ех) |
без дисплея: без Ех от 12 до 36 для 4-20 мА от 14 до 36 ДЛЯ 4-20 мА с HART от 9 до 32 для Fieldbus, Profibus Ex ia от 14 до 30 для 4-20, 4-20 мА с HART от 9 до 24 для Fieldbus, Profibus Ex d от 20 до 36 для 4-20, 4-20 мА с HART от 12 до 32 для Fieldbus, Profibus |
без Ех от 14 до 36 Ex ia от 14 до 30 Ex d от 20 до 36 Ex ia от 9 до 24 для Fieldbus, Profibus Ex d от 12 до 32 | ||||||||
(«■
Продолжение таблицы 9
|
Наименование характеристик |
UPT-20 | UPT-21 |
IPT-10 | IPT-11 |
DPT-10 |
|
с активным дисплеем: без Ех Ex d от 22,5 до 36 для 4- 20, 4-20 мА с HART от 12 до 32 для Fieldbus, Profibus Ex ia от 22,5 до 30 для 4- 20, 4- 20 с HART от 12 до 24 для Fieldbus, Profibus | |||
|
* Мановакуумметрическое давление, нижний предел измерений -1 бар. * * Для металлической измерительной ячейки. * ** Для керамической измерительной ячейки. * Другие диапазоны температуры измеряемой среды уточнять по технической документации фирмы-изготовителя. Примечания: 1 TD - отношение ДИ, указанного на маркировке преобразователя, к перенастроенному диапазону (Turndown factor). 2 Д - предел допускаемой основной приведённой погрешности без масштабирования, % от ДИ. | |||
Таблица 10
|
Наименование характеристик |
WUD-20 |
WUD-25 |
WUD-26 |
WUC-10 |
WUC-15 |
WUC-16 |
|
ВПИ, бар |
от 2 до 360 от 2 до 60 абс. от 1 до 250* |
от 2 до 17 от 2 до 18 абс. от 1 до 17* |
от 1 до 360 |
от 1 до 17 | ||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,3 - для ДИ > 2 бар; +0,6 - для ДИ < 2 бар |
±0,5 - для ДИ > 2 бар; ±1,0 - для ДИ < 2 бар | ||||
|
Аналоговый выходной сигнал |
4 - 20 мА; 0-5В,0-10В |
4 - 20 мА; 0 - 5 В, 0 - 10 В | ||||
|
Диапазон температуры окружающей среды, °C |
от -10 до +60 |
от -20 до +80 | ||||
|
Диапазон температуры измеряемой среды, °C |
от -20 до +100 |
от -20 до +100 | ||||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
+0,15/10 К |
±0,15/10 К | ||||
|
Напряжение питания постоянного тока, В (для выходных сигналов) |
от 10 до 30 от 14 до 30 (для 0-10 В) |
от 10 до 30 от 14 до 30 (для 0-10 В) | ||||
|
* Мановакуумметрическое давление, нижний предел измерений -1 бар. | ||||||
|
Наименование характеристик |
IPT-20 |
IPT-21 |
СРТ-20 |
СРТ-21 |
PSD-4 |
|
ДИ, бар: | |||||
|
избыточного давления |
min от 0 до 0,1 max от 0 до 2500 |
min от 0 до 0,1 max от 0 до 600 |
min от 0 до 0,025 max от 0 до 100 |
min от 0 до 0,4 max от 0 до 1000 | |
|
абсолютного давления |
min от 0 до 0,1 max от 0 до 40 |
min от 0 до 0,1 макс, от 0 до 100 |
min от 0 до 0.4 max от 0 до 25 | ||
|
мановакуумметрического давления |
min от -0,05 до +0,05 max от -1 до +40 |
min от -0,025 до +0,025 max от -1 до +100 |
min от -1 до +0,6 max от -1 до +24 | ||
|
вакуум метрического давления |
от -1 до 0 |
от -1 до 0 |
от -1 до 0 | ||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,1 (опции: ±0,075; ±0,2) -для ДИ s 1000 бар; ±0,5 - для ДИ > 1000 бар |
±0,1 (опции: ±0,075; ±0,2) |
±0,05 (опции: ±0.1; ±0,2) |
±0,5 | |
|
Пределы допускаемой основной приведённой погрешности при масштабировании (перенастройке ДИ), % от ДИ |
- для ДИ < 1000 бар при TD от 1:1 до 5:1: ±А при TD свыше 5:1: ±0,015 % от ДИ х TD - для ДИ > 1000 бар при TD от 1:1 до 2:1: ±0,5%отДИхТО |
при TD от 1:1 до 5:1: ±Д при TD свыше 5:1: ±(A/5)xTD |
при TD до 5:1: ±А х TD | ||
|
Аналоговый выходной сигнал |
4 - 20 мА, 4 - 20 мА (с HART) |
4 - 20 мА, 4 - 20 мА с HART |
4 - 20 мА; 0 - 10 В; (опция: 4 - 20 мА/0 - 10 В)*** | ||
|
Цифровой интерфейс |
HART FOUNDATION Fieldbus Profibus PA |
HART FOUNDATION Fieldbus Profibus PA |
— | ||
|
Диапазон температуры окружающей среды, °C |
от -20 до +70 (с дисплеем) от -40 до +80(без дисплея) от -12 до +70 (с дисплеем)* от -12 до +80 (без дисплея)* |
от -20 до +70 (с дисплеем) от -40 до +80 (без дисплея) |
от -20 до +80 | ||
|
Диапазон температуры измеряемой среды, °C |
от -40 до +105 от -20 до +60 (кислородное исполнение) от -20 до +150 (с охлаждающим элементом) от -12 до +180* (опция: от -12 до +200)* от -20 до +105** (опция: от -20 до +150)** от -15 до +105** (опция: от -15 до +150)** от -5 до +105** |
от-20 до +60 (кислородное исполнение) от -20 до +130** (опция: от -20 до +150)** от -40 до +130** (опция: от -40 до +150)** |
от -20 до +85 | ||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
±0,05/10 К |
±0,05/10 К (опция: ±0,15/10 К) |
±0,16/10 К | ||
Продолжение таблицы 11
|
Наименование характеристик |
IPT-20 |
IPT-21 |
СРТ-20 |
СРТ-21 |
PSD-4 |
|
Напряжение питания постоянного тока, В (для выходных сигналов) |
без маркировки Ех или с маркировкой Ex d: от 9,6 до 35 (для 4-20 мА, 4-20 мА с HART) от 9 до 32 (для Fieldbus, Profibus); с маркировкой Ex ia: от 9,6 до 30 (для 4-20, 4-20 мА с HART) от 9 до 24 (для Fieldbus, Profibus) |
без маркировки Ех или с маркировкой Ex d: от 9,6 до 35 (для 4-20 мА, 4-20 мА с HART) от 9 до 32 (для Fieldbus) от 9,6 до 32 (для Profibus); с маркировкой Ex ia: от 9,6 до 30 (для 4-20, 4-20 мА с HART) от 9 до 24 (для Fieldbus, Profibus) |
от 15 до 35 | ||
|
‘Для высокотемпературной версии преобразователей “ В зависимости от материала уплотнителя. *** Переключаемые диапазоны выходного сигнала. Примечания: 1 TD - отношение ДИ, указанного на маркировке преобразователя, к перенастроенному диапазону (Turndown factor). 2 A - предел допускаемой основной приведённой погрешности без масштабирования, % от ДИ | |||||
Таблица 12
|
Наименование характеристик |
DSS10T DSS34T |
DSS22T |
DSS18T |
DSS19T |
DSS26T |
DSS27T |
|
ВПИ, бар |
от 1 до 60 от 5 до 10* |
от 1 до 25 от 5 до 10* |
от 1 до 25 от 5 до 10* |
от 1 до 25 от 5 до 10* |
от 6 до 25 от 5 до 10* |
от 1 до 40 от 5 до 10* |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
Аналоговый выходной сигнал |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
4-20 мА |
|
Диапазон температуры окружающей среды, °C |
от 10 до 40 |
от 10 до 40 |
от 10 до 40 |
от 10 до 40 |
от 10 до 40 |
от 10 до 40 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий |
±2 мбар /ЮК |
±2 мбар /ЮК (для 114")** ±1 мбар /10 К (для 2")** |
±28 мбар /10 К (для DN 25)“ ±3 мбар /ЮК (для DN 40)** ±2 мбар /ЮК (для DN 50)“ |
±3 мбар /ЮК (для 1 7/)** ±1 мбар /ЮК (для 2")** |
±1 мбар /ЮК (для 114" класса 300)** +2 мбар /ЮК (для DN 25 и 1")** ±3 мбар /ЮК (для 114" класса 150)** |
±1 мбар /ЮК |
|
Диапазон температуры измеряемой среды, °C |
от -10 до +150 |
от 10 до 80 (опция: до 130) |
от -10 до +80 |
от 10 до 80 (опция: до 130) |
от -10 до +150 |
от -10 до +150 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры издоеодемой среды от г^ормал&йых условий |
+3 мбар /ЮК (нерж, сталь)*** +1 мбар/10 К (Хастеллой)*** |
±1 мбар /ЮК |
+35 мбар /10 К (для DN 25)“ +3 мбар /ЮК (для DN 40)** +3 мбар /10 К (для DN 50)** |
±3 мбар /ЮК (для 114")** +1 мбар /ЮК (для 2")** |
+1 мбар /ЮК (для 114")** ±3 мбар /ЮК (для DN 25 и 1")** |
±1 мбар /ЮК (для DN 80 и 3")“ ±2 мбар/10 К (для DN 50 и 2")“ |
|
^ёрряжени^дитания поглояннсДс тска. В (для 'выход нщхййЛЙюлов) |
от 8 до 35 |
от 8 до 35 |
от 8 до 35 |
от 8 до 35 |
от 8 до 35 |
от 8 до 35 |
|
У МанбваХуушлегрическое давление, нижний предел измерений -1 бар. ■" В зависимости от номинального размера фланца (см. техническую документацию фирмы-изготовителя). ^^ё-эабйСймости от применяемого материала, контактирующего с измеряемой средой (см. техническую документацию фирмы-изготовителя). | ||||||
|
Наименование характеристик |
МН-4* |
МНС-1* |
MG-1* |
HS |
LF-1* |
|
ВПИ, бар |
от 40 до 10ОО |
от 60 до 1000 |
от 6 до 400 |
от 2,5 до 6 |
от 0,1 до 6 от 1,6 до 6 абс. |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ |
±1.0 |
±1,0 (опция: ±0,5) |
±2,0 |
±0,5 |
±1,0 (опция: ±0,5) при масштабировании (перенастройке ДИ) при TD** до 5:1 ±1,25 (опция: ±0,75) |
|
Аналоговый выходной сигнал |
4 - 20 мА; 1 - 5 В, 1 - 10 В, 0,5-4,5 В. 0,5-4,5 В*** |
- |
4 - 20 мА; 0 - 5 В, 1 - 5 В, 0 - 10 В, 0,5 - 4,5 В*** |
4 - 20 мА |
4 - 20 мА, 4 -20 мА (с HART); 0,1 - 2,5 В |
|
Цифровой интерфейс |
- |
CANopen Л 939 |
- |
- |
HART |
|
Диапазон температуры окружающей среды, °C |
от -40 до +125 |
от -40 до +85 |
от -20 до +70 |
от 5 до 60 |
от -40 до +80 |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +125 |
от -40 до +125 |
от -20 до +70 |
от 5 до 60 |
от -10 до +50 (опция: от -40 до +80) |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, % от ДИ |
нормируются пределы допускаемой приведённой погрешности в диапазоне температур окружающей среды рабочих условий (см. таблицу 14) |
±0,2/10 К |
±2,О*4 |
±0,25/10 К |
нормируются пределы допускаемой приведённой погрешности в диапазоне температур окружающей среды рабочих условий *4 |
|
Напряжение питания постоянного тока, В (для выходных сигналов) |
от 8 до 36 от 12 до 36 (для 1-10 В) от 4,5 до 5,5 В (для 0,5-4,5 В) |
от 10 до 30 |
от 8 до 30 от 14 до 30 (для 0-10 В) от 4,5 до 5,5 В (для 0,5-4,5 В) |
от 10 до 30 |
без маркировки Ех: от 8 до 36 (для 4-20 мА) от 12 до 36 (для 4-20 мА с HART) от 3,6 до 36 (для 0,1-2.5 В); с маркировкой Ех: от 9 до 30 (для 4-20 мА) от 12 до 30 (для 4-20 мА с HART) |
* Возможны также вакуумметрические и мановакуумметрические исполнения преобразователей
** TD - отношение ДИ, указанного на маркировке преобразователя, к перенастроенному диапазону.
*** Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определенном давлении) при другом напряжении питания рассчитывается по формуле:
Вамх ~ Овых.ном + [ (Jfibix ион'(U(lll! 5 В)/5 В].
где UBblx - значение выходного сигнала, В;
О,,,.,, ном значение выходного сигнала, В, при номинальном напряжении питания 5 В;
и„и, - значения напряжения питания в пределах рабочего диапазона;
5 В - номинальное значение напряжения питания.
* В зависимости от ДИ и предела основной погрешности (см. графики в технической документации фирмы-изготовителя: data sheet LM 40.04)
Таблица 14 -
вий
МН-4
ы
в
тем
о
|
ДИ. бар |
Пределы допускаемой приведённой погрешности, % от ДИ, при температуре окружающей среды рабочих условий, °C | ||||||
|
от -20 до 0 |
от -40 до -20 |
от 0 до +50 |
от +50 до +80 |
от +80 до +100 |
от +100 до +125 | ||
|
\Д wo |
±1,5 |
±2,5 |
±1,0 |
±1,0 |
±1,5 |
±2,5 | |
|
Vfti60 |
±1,5 |
___________±2,5___________ |
±1,0 |
±1,5 |
±2,0 |
+2,5 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки преобразователей определяется заказом и отражается в спецификации.
Основной комплект поставки включает:
- преобразователь давления WIKA;
- комплект монтажных частей;
- руководство по эксплуатации;
- методика поверки МРБ МП. 1809-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG”, Германия;
МРБ МП. 1809-2008 Преобразователи давления измерительные WIKA. Методика поверки.
Заключение
Преобразователи давления измерительные WIKA соответствуют требованиям технической документации фирмы “WIKA Alexander Wiegand SE & Co. KG” (Германия).
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационные номера деклараций о соответствии № ЕАЭС N RU Д-DE.AJ116.B.84216 от 22.08.2017; ТС N RU Д-ОЕ.А301 .В.00811 от 31.03.2016; ЕАЭС № RU Д-DE.МОЮ.В.04796 от 24.01.2018); ТРТС012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (регистрационные номера сертификатов соответствия № ТС RU С-ЭЕ.ГБ08.В.00947 от 20.04.2015; № ТС RU C-DE.AB72.B.01709 от 25.09.2015).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Смотрите также
