Калибраторы давления серии CPC
| Номер в ГРСИ РФ: | РБ 03 04 3687 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Калибраторы давления серии СРС (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления, дифференциального и абсолютного давления при поверке и калибровке приборов давления в лабораторных и промышленных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3687 18 |
| Наименование | Калибраторы давления серии CPC |
| Год регистрации | 2018 |
| Номер сертификата | 12160 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE), Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Калибраторы метрологически обеспечены в Республике Беларусь, за исключением калибраторов пневматического исполнения с диапазоном измерения давления свыше 250 бар. |
| Методика поверки | Поверка проводится по МРБ МП.1842-2008 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 04 3687 18 [2008-12-09]
rb-03-04-3687-18_2008-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3687 18 [2014-04-25]
rb-03-04-3687-18_2014-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3687 18 [2019-09-24]
rb-03-04-3687-18_2019-09-24.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления серии СРС (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления, дифференциального и абсолютного давления при поверке и калибровке приборов давления в лабораторных и промышленных условиях.
Область применения - лаборатории поверки и калибровки, высокоточные измерения давления в различных отраслях промышленности.
Описание
Принцип действия калибраторов основан на аналого-цифровом преобразовании электрического сигнала от измерительного преобразователя давления и отображении его на дисплее.
Калибраторы выпускаются следующих моделей: СРС2000, СРС2090, СРС8000, СРС8000-Н, СРС3000, СРС6000, СРС4000, СРС7000, СРС6050.
Модели СРС2000, СРС2090, СРС8000-Н, СРС3000, СРС6000 выпускаются на площадях фирмы "WIKA Alexander Wiegand SE & Co.KG" (Германия), модели CPC4000, CPC7000, CPC6050, CPC8000 - на площадях фирмы “Mensor, Limited Partnership” (Соединённые Штаты Америки).
Калибраторы, в зависимости от модели, имеют встроенный микропроцессор, дисплей, панель управления, систему электрических соединений, входные и выходные патрубки давления, встроенный или внешний эталонный датчик или задатчик давления, барометрический модуль, интерфейсы RS-232, USB, IEEE-488, Ethernet.
Калибраторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО обеспечивает сбор и обработку измерительной информации, а также хранение, передачу и отображение результатов измерений на дисплее. Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные встроенного ПО приведены в таблице 1.
Калибраторы могут подключаться к персональному компьютеру с помощью внешнего ПО WIKA-CAL, осуществляющего интерфейс пользователя и представление результатов измерений в виде графиков, таблиц и протоколов. ПО WIKA-CAL не является метрологически значимым.
Таблица 1
|
Модель калибратора |
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
СРС2000 |
СРС2000 Firmware |
V 1.32 |
|
СРС2090 |
СРС2090 Firmware |
V1.1 |
|
СРС8000 |
0018599001 |
1.19.0 |
|
СРС8000-Н |
0018699001 |
1.19.0 |
|
СРС3000 |
0018069001 |
2.10.0 |
|
СРС6000 |
0017633001 |
2.53.0 |
|
СРС4000 |
Instrument Software |
2.31.0 |
|
СРС7000 |
Instrument Software |
2.36.0 |
|
СРС6050 |
Instrument Software |
2.31.0 |
Внешний вид калибраторов представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

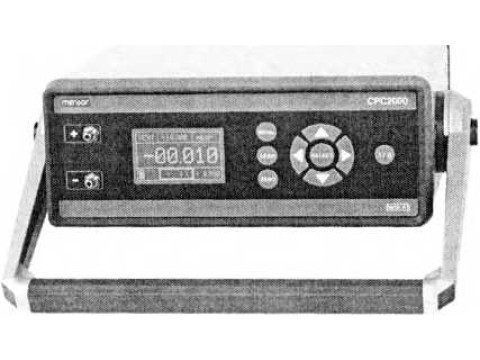

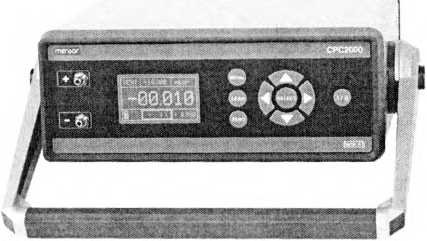

СРС2000
СРС2090

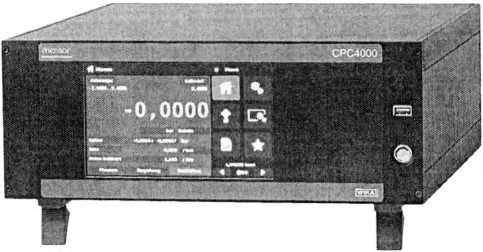

СРС4000

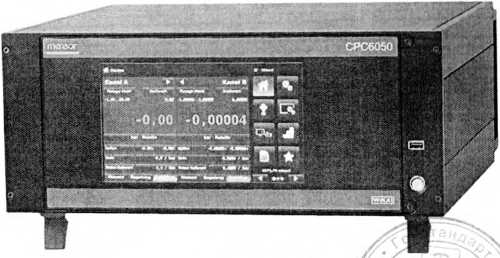

СРС6050
Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов представлены в таблицах 1,2.
Таблица 1
|
(арактеристика |
СРС2000 |
СРС2090 |
СРС8000 |
СРС8000-Н |
СРС3000 |
СРС6000 | |||
|
ние пределы азона измерений ,ения (ВПИ) |
1; 10; 50; 100; 500; 1000 мбар |
10/2; 100/20; 1000/200 мбар |
стандартное исполнение: от 0,025 до 400 бар (избыт.); от 0,35 до 401 бар (абсолют.) |
опция: от 1 до 400 бар (избыт.); от 1 до 401 бар (абсолют.) |
версия СРС8000- HM-L |
версия СРС8000-НМ-Н |
от 0,35 до 100 бар (избыт.); от 1 до 101 бар (абслют.); от 552 до 1175 мбар (барометрический модуль) |
от 0,025 до 100 бар (избыт.); от 0,035 до 101 бар (абсолют.); ДИ мановак. давл.: от (-25 ... +25) мбар до (-1 ... +100) бар; от 552 до 1175 мбар (барометрический модуль) | |
|
от 100 до 700 бар |
от 480 до 1000 бар |
свыше 1000 до 1600 бар | |||||||
|
целы допускаемой ешности |
±0,1 % от ДИ (для ВПИ 10; 50; 100; 500; 1000 мбар); ±0,3 % от ДИ (для ВПИ 1 мбар) |
±(0,2 % от ДИ + 1 ед. мл. разр.) |
±0,01 % от ДИ |
±0,01 % от 0,5-ДИ в диапазоне от 0 % ДИ до 50 % ДИ и ±0,01 % от ИВ в диапазоне от 50 % ДИ до 100% ДИ |
±0,01 % от ДИ |
±0,01 % от ДИ |
±0,05 % от ДИ |
±0,025 % от ДИ; ±0,02 % от ВПИ -для барометрического модуля |
±0,01 % от ДИ; ±0,03 % от ДИ - для ВПИ до 70 мбар; ±0,02 % от ВПИ - для барометрического модуля |
|
пазон температуры /жающего воздуха эксплуатации, °C |
от 10 до 40 |
от 15 до 25 |
от 15 до 45 |
от 15 до 40 |
от 5 до 50 |
от 0 до 50 | |||
|
шазон температуры /жающего воздуха хранении и нспортировании, °C |
от минус 10 до плюс 70 |
- |
от 0 до 70 |
от 5 до 70 |
от 0 до 70 |
от 0 до 70 | |||
|
шазон относительной жности окружающего духа, % |
от 30 до 80 |
- |
от 0 до 95 |
от 0 до 95 |
от 0 до 95 |
от 5 до 95 | |||
|
тряжение питания: | |||||||||
|
ютояиного тока |
24 В |
9 В |
— |
— |
— |
— | |||
|
временного тока лотой 50 Гц |
— |
230 В |
от 100 до 120 В; от 200 до 240 В |
от 100 до 120 В; от 200 до 240 В |
от 100 до 240 В |
от 100 до 230 В | |||
|
5аритные размеры, , не более |
103 х 257 х 271 |
90 х 262 х 278 |
494 х 212 х 447 |
800 х 553 х 746 |
305 х 259 х 188 |
356 х 361 х 192 | |||
|
сса, кг, не более |
4,6 |
2,0 |
21,0 |
99 | 108,5 |
9,1 |
16,5 | |||
имечание - ДИ - диапазон измерений
лца 2
|
Характеристика |
Значение характеристики для модели калибраторов | |||
|
СРС4000 |
СРС6050 |
СРС7000 | ||
|
1зоны измерений (ДИ) :ния, бар: |
с модулями давления CPR4000: |
с модулями давления CPR6050: |
с модулями давления: | |
|
CPR8000 |
CPR8050 | |||
|
очного |
min: от 0 до 0,35 max: от 0 до 210 |
min: от 0 до 0,025 max: от 0 до 210 |
min: от 0 до 100 max: от 0 до 400 |
min: от 0 до 400 max: от 0 до 700 |
|
закуумметрического |
min: от минус 0,17 до плюс 0,17 max: от минус 1 до плюс 210 |
min: от минус 0,012 до плюс 0,012 max: от минус 1 до плюс 210 |
— |
— |
|
1ЮТНОГО |
min: от 0 до 1 max: от 0 до 211 |
min: от 0 до 0,5 max: от 0 до 211 |
min: от 0 до 101 max: от 0 до 401 |
min: от 0 до 401 max: от 0 до 701 |
|
■мосферного давления иетрическим модулем (опция) |
от 552 до 1172 мбар |
от 552 до 1172 мбар |
от 552 до 1172 мбар | |
|
елы допускаемой погрешности апазоне температур кающего воздуха при 1уатации) |
±0,02 % от ДИ (±0,02 % от ОДДИ в диапазоне от 0 % ДИ до 50 % ДИ и ±0,02 % от ИВ в диапазоне от 50 % ДИ до 100 % ДИ - опция)* (±0,01 % от ДИ - опция) |
±0,01 % от ДИ (±0,01 % от 0,5 ДИ в диапазоне от 0 % ДИ до 50 % ДИ и ±0,01 % от ИВ в диапазоне от 50 % ДИ до 100 % ДИ - опция)* |
±0,01 % от ДИ (±0,01 % от ОДДИ в диапазоне от 0 % ДИ до 50 % ДИ и ±0,01 % от ИВ в диапазоне от 50 % ДИ до 100 % ДИ - опция) |
±0,01 % от ДИ |
|
±0,02 % от ВПИ (для барометрического модуля) |
±0,02 % от ВПИ (для барометрического модуля) |
±0,02 % от ВПИ (для барометрического модуля) | ||
|
1азон температуры кающего воздуха при пуатации, °C |
от 15 до 45 |
от 15 до 45 |
от 15 до 45 | |
|
1азон температуры жающего воздуха при хранении анспортировании, °C |
от минус 20 до плюс 70 |
от 0 до 70 |
от 0 до 70 | |
|
зазон относительной влажности жающего воздуха, % |
от 5 до 95 |
от 5 до 95 |
от 5 до 95 | |
|
эяжение питания переменного частотой 50 Гц |
от 100 до 240 В |
от 100 до 240 В |
от 100 до 240 В | |
|
аритные размеры, мм, не более |
345,6 х 388,1 х 144,8 |
428,1 х 446,3 х 188,9 |
428,0 х 476,3 х 354,4 | |
|
са, кг, не более |
12,7 |
22,7 |
40,0 | |
ция возможна только для ДИ: от (0... 1) до (0...210) бар изб.; от (-1 ... + 10) до (-1...+210) бар мановак.; от (0... 1) до (0...211) бар абс. давления, иечаниё - ИВ - значение измеряемой величины, ВПИ - верхний предел диапазона измерений.
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации калибратора типографским способом.
Комплектность
В комплект поставки входят:
- калибратор;
- руководство по эксплуатации;
- принадлежности (по индивидуальному заказу);
- методика поверки МРБ МП.1842-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG”, Германия МРБ МП.1842-2008 Калибраторы давления серий СРН, СРС. Методика поверки
Заключение
Калибраторы давления серии СРС соответствуют документации фирмы “WIKA Alexander Wiegand SE & Co. KG ", Германия.
Калибраторы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ТС N RU Д-ОЕ.ГА02.В.00151 от 20.03.2015; ТС N RU Д-ОЕ.А301 В.00822 от 31.03.2016; ТС N RU Д-ОЕ.А301 .В.00823 от 31.03.2016; ЕАЭС № RU Д-ОЕ.А301 .В.05830 от 05.05.2017; ЕАЭС № RU Д-DE.MOI0.В.02038 от 13.10.2017).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Калибраторы метрологически обеспечены на территории Республики Беларусь при измерении давления до 250 бар включительно (измеряемая среда - воздух). Поверку калибраторов при измерении давления свыше 250 бар проводить на фирме-изготовителе или в иных аккредитованных лабораториях специалистами юридических лиц ГМС Республики Беларусь.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
