Комплексы программно-технические РУНА
| Номер в ГРСИ РФ: | РБ 03 13 6795 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "КЭР-Автоматика", г. Набережные Челны |
|
Описание типа РБ 03 13 6795 18 [2019-03-20]
rb-03-13-6795-18_2019-03-20.pdf
|
Скачать |
Комплексы программно-технические «РУНА» (далее комплекс) предназначены для измерений сигналов электрических величин, числоимпульсных и частотных сигналов и преобразования этих сигналов в единицы физических величин, а также для приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6795 18 |
| Наименование | Комплексы программно-технические РУНА |
| Год регистрации | 2018 |
| Номер сертификата | 12165 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-12-04 |
| Получатель сертификата | ООО "КЭР-Автоматика", г. Набережные Челны, Российская Федерация (RU) |
Производитель / Заявитель
ООО "КЭР-Автоматика"
Адрес: г. Набережные Челны
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по 4252-001-19332213.МП (2017 г.). |
Поверители
Скачать
|
Описание типа РБ 03 13 6795 18 [2019-03-20]
rb-03-13-6795-18_2019-03-20.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические «РУНА» (далее комплекс) предназначены для измерений сигналов электрических величин, числоимпульсных и частотных сигналов и преобразования этих сигналов в единицы физических величин, а также для приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов.
Описание
Принцип действия комплекса основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на рабочих станциях операторов. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.
Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса.
Комплекс, конструктивно, представляет собой многоуровневую иерархическую систему распределённого типа, состоящую в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов. Нижний уровень выполнен в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных логических контроллеров (ПЛК) и модулей ввода-вывода. Верхний уровень представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP.
Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса предусмотрены на шкафах, в которых располагаются измерительные компоненты и элементы удаленной связи с объектом (УСО), которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием ключей для шкафов.

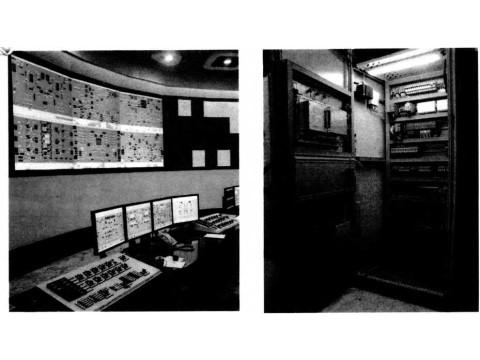

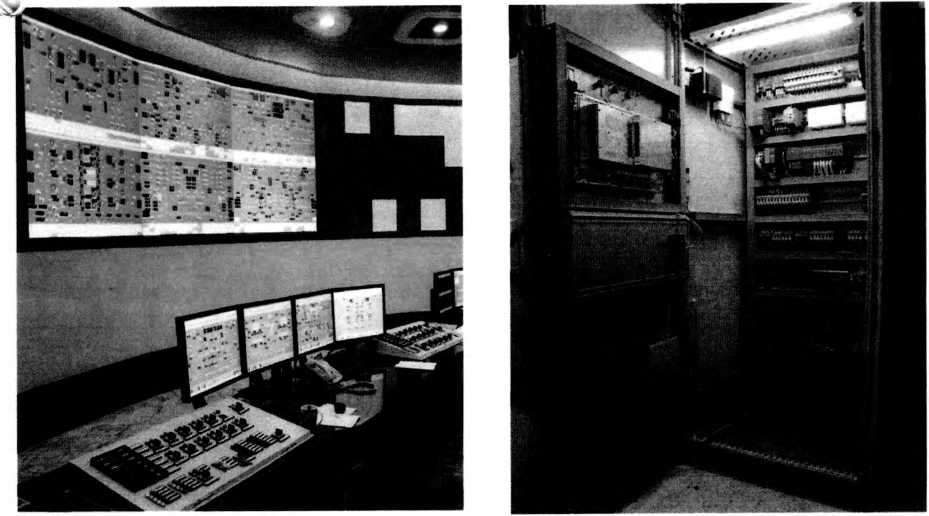

Общий вид комплекса представлен на рисунке 1.
Рисунок 1 - Общий вид комплекса программно-технического «РУНА»
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Таблица 2 -
комплекса
|
Диапазон измерения напряжения, В |
от -10 до +10 |
|
Пределы допускаемой основной приведенной погрешности канала измерения напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения напряжения постоянного тока, %/10 °C |
±0,05 |
|
Диапазон измерения силы постоянного тока, мА |
от 0 до 20 от 4 до 20 от -50 до +50 |
|
Пределы допускаемой основной приведенной погрешности канала измерения силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения силы постоянного тока, %/10 °C |
V
копжд^^" зне ра л ьн^Гцире кто р
---f/A.M Тихоненко
КЭ№'0'
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Metrology .v3 .exe |
|
Номер версии (идентификационный номер) ПО |
3.0 |
|
Цифровой идентификатор ПО |
- |
|
Идентификационное наименование ПО |
MetrologyModels.dll |
|
Номер версии (идентификационный номер) ПО |
3.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Продолжение таблицы 2
|
Диапазон измерения электрического сопротивления, кОм |
от 0 до 5 |
|
Пределы допускаемой основной приведенной погрешности канала измерения электрического сопротивления, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения электрического сопротивления, %/10 °C |
±0,1 |
|
Диапазон измерения температур с помощью внешних термопар, °C |
от -150 до +1300 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар, °C |
±0,8 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопар, °C /10 °C |
±0,4 |
|
Диапазон измерения температур с помощью внешних термопреобразователей сопротивления, °C |
от -200 до +600 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, °C /10 °C |
±0,25 |
|
Диапазон измерения количества импульсов |
от 0 до 65535 |
|
Пределы допускаемой абсолютной погрешности измерения количества импульсов |
±1 |
|
Диапазон измерений частоты, Гц |
от 1 до 100000 |
|
Пределы допускаемой основной приведенной погрешности измерений частоты, % |
±0,003 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений частоты, % |
±0,001 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 10 от 0 до -10 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы напряжения постоянного тока, % |
±0,2 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, % |
±0,2 |
|
- Значения приведенных погрешностей определяют как отношение абсолютной погрешности средства измерения к верхнему пределу диапазона измерений | |
Таблица 3 - Основные технические
|
Номинальное напряжение питания главных цепей, В |
3x380 |
|
Номинальное напряжение питания вспомогательных цепей, В |
220 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры составных частей, мм, не более |
1500x1500x2500 |
|
Масса, кг, не более |
800 |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: диапазон рабочих температур, °C - для устройств верхнего уровня - для устройств нижнего уровня относительная влажность воздуха при температуре +25 °C, % атмосферное давление, кПа |
оту40 до +6&feJ от 84\до106,7 у |
)нак утверждения типа
наносится типографским способом в левый верхний угол титульного листа документов: 4252-001-19332213.РЭ «Комплексы программно-технические «РУНА». Руководство по эксплуатации»;
4252-001-19332213.ПС «Комплексы программно-технические «РУНА». Паспорт».
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический «РУНА» |
ПТК «РУНА» |
1 |
|
Комплексы программно-технические «РУНА». Руководство по эксплуатации |
4252-001-19332213.РЭ |
1 |
|
Комплексы программно-технические «РУНА». Паспорт |
4252-001-19332213.ПС |
1 |
|
ГСИ. Инструкция. Комплексы программнотехнические «РУНА». Методика поверки |
4252-001-19332213.МП |
1 |
Поверка
осуществляется по документу 4252-001-19332213.МП «ГСИ. Инструкция. Комплексы программно-технические «РУНА». Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 12 октября 2017 г.
Основные средства поверки:
Калибратор процессов многофункциональный Fluke 726. Регистрационный номер в Федеральном информационном фонде № 52221-12.
Магазин электрического сопротивления Р4834. Регистрационный номер в Федеральном информационном фонде № 11326-90.
Калибратор многофункциональный МС 1200. Регистрационный номер в Федеральном информационном фонде № 32283-08.
Частотомер электронно-счетный 43-85/5. Регистрационный номер в Федеральном информационном фонде № 56478-14.
Генератор сигналов специальной формы GFG-3015. Регистрационный номер в Федеральном информационном фонде № 27586-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
ifeefeUlO'16
схема для средств измерений силы постоянного электрического тока в диапазон!
до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для ере, постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764-2011 ГСИ. Государственный первичный эталон и i
О/уТг- \ X А $ измерений
Ji ^дарственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Лист № 5
Всего листов 5
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования
ТУ 4252-001-19332213-2017 «Комплексы программно-технические «РУНА»
