Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 3688 18
Наименование	Термометры биметаллические WIKA серий 43, 45, 46, 48, 50, 52, 53, 54, 55
Год регистрации	2018
Номер сертификата	12157
Дата регистрации	2018-11-30
Срок действия	2023-11-30
Получатель сертификата	фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE)

Производитель / Заявитель

фирма "WIKA Alexander Wiegand SE & Co. KG"

Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg

Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.1810-2014 (изменение №1).

Поверители

Скачать

	Описание типа РБ 03 10 3688 18 [2019-09-24] rb-03-10-3688-18_2019-09-24.pdf	Скачать
	Описание типа РБ 03 10 3688 18 [2018-01-12] rb-03-10-3688-18_2018-01-12.pdf	Скачать
	Описание типа РБ 03 10 3688 18 [2014-12-02] rb-03-10-3688-18_2014-12-02.pdf	Скачать
	Описание типа РБ 03 10 3688 18 [2008-09-04] rb-03-10-3688-18_2008-09-04.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.

Описание

Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб передается на стрелку отсчетного устройства термометра.

Термометры изготавливаются следующих серий: 43, 45, 46, 48, 50, 52, 53, 54, 55. Каждая серия имеет исполнения, отличающиеся диапазоном измерений, конструкцией, размерами чувствительного элемента. Термометры могут быть оснащены электроконтактами типа 811, 821, 831 для подключения исполнительных устройств систем контроля, управления и регулирования.

Внешний вид термометров представлен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

E45.21.063

А46.11.063

S5412

TG54

R5502

А50.20

А43.20

55-8хх

TGS55

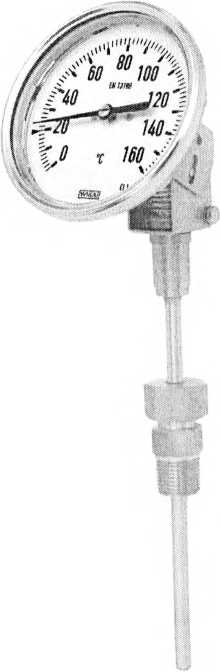

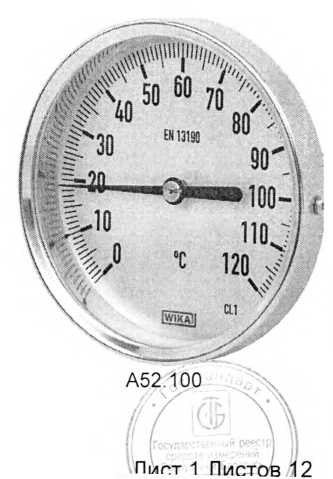

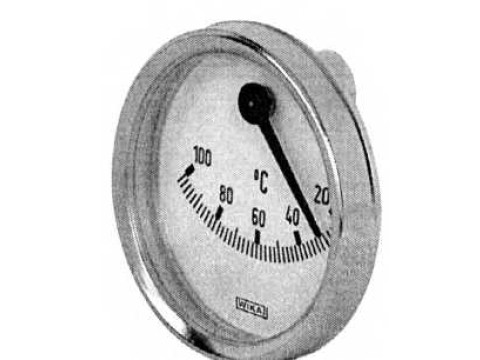

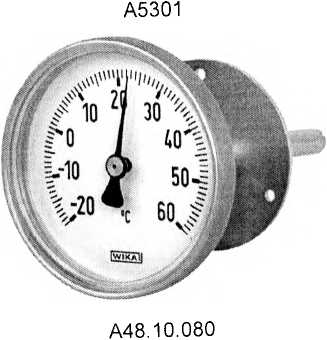

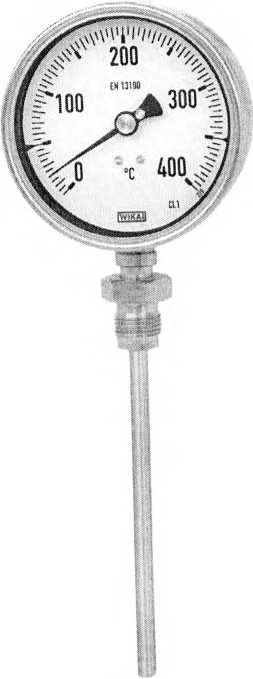

Рисунок 1 - Внешний вид термометров

Пист 2 Листов 12

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики термометров указаны в таблицам 1 - 3.

элица 1 - Основные характеристики термометров серий 45, 46, 48, 50, 52, 53, 54, 55

грия	Модель	Диапазон показаний температуры, °C	Диапазон измерений температуры, °C	Пределы допускаемой абсолютной погрешности при измерении температуры, °C	Диаметр погружаемой части, мм	Длина погружаемой части, мм	Диаметр корпуса, мм
1	2	3	4	5	6	7	8
45	Е45.21.063	от 20 до 100	от 10 до 90	±5	15	12	63
46	А46.10.063; А46.10.080; А46.10.100; А46.11.063; А46.11.080	от минус 30 до плюс 50	от минус 20 до плюс 40	±5	12	не менее 60	63; 80; 100
		от минус 20 до плюс 60	от минус 10 до плюс 50	±5
		от 0 до 60	от 10 до 50	±5
		от 0 до 80	от 10 до 70	±5
		от 0 до 120	от 10 до 110	±5
	А46.30.050; А46.30.063; А46.30.080; А46.30.100; А46.31.040; А46.37.034; А46.31.034; А46.36.040; А46.37.040; А46.36.050; А46.37.050; А46.36.063; А46.37.063	от минус 30 до плюс 50	от минус 20 до плюс 40	±2	12	не менее 60	34; 40; 50; 63; 80; 100
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 120	от 10 до 110	±4
	А46.20.034; А46.20.040; А46.20.050; А46.20.063; А46.20.080; А46.20.100	от минус 30 до плюс 50	от минус 20 до плюс 40	±5	12	не менее 60	34; 40; 50; 63; 80; 100
		от минус 20 до плюс 60	от минус 10 до плюс 50	±5
		от 0 до 60	от 10 до 50	±5
		от 0 до 80	от 10 до 70	±5
		от 0 до 120	от 10 до 110	±5
48	А48.10.063; А48.10.080; А48.10.100; А48.10.160	от минус 30 до плюс 50	от минус 20 до плюс 40	±2	9	не менее 60	63; 80; 100; 160
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 120	от 10 до 110	±4

1	2	3	4	5	6	7	8
50	А50.10.063; А50.10.080; А50.10.100; А50.10.160	от минус 30 до плюс 50	от минус 20 до плюс 40	±2	12	не менее 60	34; 40; 50; 63; 80; 100; 160
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от минус 10 до плюс 50	от 0 до плюс 40	±2
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 120	от 10 до 110	±4
		от 0 до 160	от 10 до 150	±4
		от 0 до 200	от 20 до 180	±4
	А50.20.034; А50.20.040; А50.20.050; А50.20.063; А50.20.080; А50.20.100	от минус 30 до плюс 50	от минус 20 до плюс 40	±2	12	не менее 60	34; 40; 50; 63; 80; 100; 160
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от минус 10 до плюс 50	от 0 до плюс 40	±2
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 120	от 10 до 110	±4
		от 0 до 160	от 10 до 150	±4
		от 0 до 200	от 20 до 180	±4
52	А52.025; А52.040; А52.050	от минус 30 до плюс 50	от минус 20 до плюс 40	±2	4	не менее 60	25; 33; 40; 50
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от минус 10 до плюс 50	от 0 до плюс 40	±2
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 120	от 10 до 110	±4
		от 0 до 160	от 10 до 150	±4
		от 0 до 200	от 20 до 180	±4
		от 0 до 250	от 30 до 220	±5
	А52.033	от минус 30 до плюс 50	от минус 20 до плюс 40	±2	4	не менее 60	25; 33; 40; 50
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 100	от 10 до 90	±2
		от 0 до 120	от 10 до 110	±4
		от 0 до 160	от 10 до 150	±4

1	2	3	4	5	6	7	8
52	А52.063; R52.063; А52.080; R52.080; А52.100; R52.100; А52.160; R52.160	от минус 30 до плюс 50	от минус 20 до плюс 40	±1	не менее 6	не менее 60	63; 80; 100; 160
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
53	А5300; А5301; S5300; S5301	от минус 70 до плюс 30	от минус 60 до плюс 20	±2	не менее 6	не менее 60	76; 127
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
		от 0 до 600	от 100 до 500	±10

1	2	3	4	5	6	7	8
54	А5400; А5401; А5402; А5403; R5440; R5441; R5442; R5443	от минус 30 до плюс 50	от минус 20 до плюс 40	±1	не менее 6	не менее 60	63; 80; 100; 160
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
	S5410; S5411; S5412; S5413	от минус 70 до плюс 30	от минус 60 до плюс 20	±2	не менее 6	не менее 60	63; 80; 100; 160
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5

1	2	3	4	5	6	7	8
54	54 twin-temp (А5450; А5451; А5452; А5453; R5460; R5461; R5462; R5463)1)	от минус 30 до плюс 50	от минус 20 до плюс 40	±1	8	не менее 60	63; 80; 100; 160
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 20 до 140	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±5
55	А5525; А5526; R5526; А5500; А5501; R5502; R5503	от минус 70 до плюс 30	от минус 60 до плюс 20	±2	не менее 6	не менее 60	63; 100; 160
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
		от 0 до 600	от 100 до 500	±10

1	2	3	4	5		6	7	8
55	S5550; S5551	от минус 70 до плюс 30	от минус 60 до плюс 20	±2		не менее 6	не менее 60	100; 160
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
		от 0 до 600	от 100 до 500	±-	0
	55-8ХХ	от минус 70 до плюс 30	от минус 60 до плюс 20	±1,5	±3,0	не менее 6	не менее 60	100; 160
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1,5	±3,0
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1,5	±3,0
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1,5	±3,0
		от 0 до 60	от 10 до 50	±1,5	±3,0
		от 0 до 80	от 10 до 70	±1,5	±3,0
		от 0 до 100	от 10 до 90	±1,5	±3,0
		от 0 до 120	от 10 до 110	±3	±6,0
		от 0 до 160	от 10 до 150	±3	±6,0
		от 0 до 200	от 20 до 180	±3	±6,0
		от 0 до 250	от 30 до 220	±3,75	±7,0
		от 0 до 300	от 30 до 270	±7,5	±15,0
		от 0 до 400	от 50 до 350	±7,5	±15,0
		от 0 до 500	от 50 до 450	±7,5	±15,0
		от 0 до 600	от 100 до 500	±15	±30,0

11 Дополнительные характеристики термометров 54 twin-temp приведены в таблице 2

элица 2 - Дополнительные характеристики термометров 54 twin-temp

Характеристика	Значение
оминальная статическая характеристика по СТБ EN 60751-2011	Pt100
пасс точности по СТБ EN 60751-2011	В
иапазон измеряемых температур, °C	от минус 30 до плюс 250
ределы допускаемой абсолютной погрешности при измерении температуры для класса точности В, °C	±(0,3 + 0,005\|t\|)
,иаметр погружной части, мм	6

блица 3 — Основные характеристики термометров серий 43, 53, 54, 55

ерия	Модель	Диапазон показаний температуры, °C	Диапазон измерений температуры,°C	Пределы допускаемой абсолютной погрешности при измерении температуры, °C	Диаметр погружаемой части, мм	Длина погружаемой части, мм	Диаметр корпуса, мм
1	2	3	4	5	6	7	8
43	А43.10; А43.20; А43.30	от минус 30 до плюс 70	от минус 20 до плюс 60	±2	не менее 11	не менее 40	63; 80; 100
		от минус 30 до плюс 50	от минус 20 до плюс 40	±2
		от минус 30 до плюс 30	от минус 20 до плюс 20	±2
		от минус 20 до плюс 40	от минус 10 до плюс 30	±2
		от минус 20 до плюс 60	от минус 10 до плюс 50	±2
		от минус 20 до плюс 120	от минус 10 до плюс 110	±4
		от 0 до 60	от 10 до 50	±2
		от 0 до 80	от 10 до 70	±2
		от 0 до 100	от 10 до 90	±2
		от 0 до 120	от 10 до 110	±4
53	TG53	от минус 70 до плюс 30	от минус 60 до плюс 20	±2	не менее 6	не менее 60	76; 101; 127, 152
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
		от 0 до 600	от 100 до 500	±10

1	2	3	4	5		6	7	8
54	TG54	от минус 70 до плюс 30	от минус 60 до плюс 20	±2		не менее 6	не менее 60	63; 80; 100; 160
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1
		от 0 до 60	от 10 до 50	±1
		от 0 до 80	от 10 до 70	±1
		от 0 до 100	от 10 до 90	±1
		от 0 до 120	от 10 до 110	±2
		от 0 до 160	от 10 до 150	±2
		от 0 до 200	от 20 до 180	±2
		от 0 до 250	от 30 до 220	±2,5
		от 0 до 300	от 30 до 270	±5
		от 0 до 400	от 50 до 350	±5
		от 0 до 500	от 50 до 450	±5
		от 0 до 600	от 100 до 500	±'	0
55	TGS55	от минус 70 до плюс 30	от минус 60 до плюс 20	±1,5	±3,0	не менее 6	не менее 60	100; 160
		от минус 50 до плюс 50	от минус 40 до плюс 40	±1,5	±3,0
		от минус 30 до плюс 50	от минус 20 до плюс 40	±1,5	±3,0
		от минус 20 до плюс 60	от минус 10 до плюс 50	±1,5	±3,0
		от 0 до 60	от 10 до 50	±1,5	±3,0
		от 0 до 80	от 10 до 70	±1,5	±3,0
		от 0 до 100	от 10 до 90	±1,5	±3,0
		от 0 до 120	от 10 до 110	±3	±6,0
		от 0 до 160	от 10 до 150	±3	±6,0
		от 0 до 200	от 20 до 180	±3	±6,0
		от 0 до 250	от 30 до 220	±3,75	±7,0
		от 0 до 300	от 30 до 270	±7,5	±15,0
		от 0 до 400	от 50 до 350	±7,5	±15,0
		от 0 до 500	от 50 до 450	±7,5	±15,0
		от 0 до 600	от 100 до 500	±15	±30,0

Знак утверждения типа

Знак Утверждения типа наносится на паспорт термометра типографским способом.

Комплектность

Комплект поставки:

- термометр;

- паспорт;

- методика поверки МРБ МП.1810-2008.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).

МРБ МП.1810-2008 Термометры биметаллические WIKA 43, 45, 46, 48, 50, 52, 53, 54, 55. Методика поверки.

Заключение

Термометры биметаллические WIKA 43, 45, 46, 48, 50, 52, 53, 54, 55 соответствуют документации фирмы "WIKA Alexander Wiegand GmbH & Co. KG" (Германия).

Термометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии ТС N RU fl-DE.AB29.B.O4765 от 15.05.2015) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ТР ТС 012/2011 № ТС RU C-DETB08.B.01490 от 22.12.2015).

Межповерочный интервал - не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
