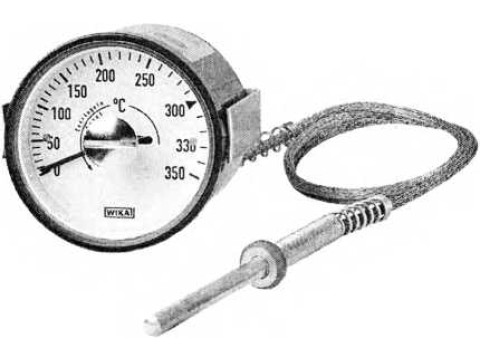

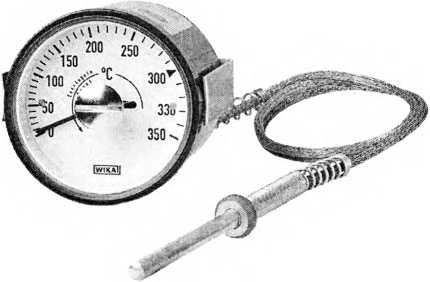

Термометры манометрические WIKA серий 15, 70, 73, 74, 75
| Номер в ГРСИ РФ: | РБ 03 10 3689 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Термометры манометрические WIKA серий 15, 70, 73, 74, 75 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред, а также температуры поверхности твердого тела (исполнение с прилегающим датчиком серии 73).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3689 18 |
| Наименование | Термометры манометрические WIKA серий 15, 70, 73, 74, 75 |
| Год регистрации | 2018 |
| Номер сертификата | 12158 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2437-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 3689 18 [2008-06-30]
rb-03-10-3689-18_2008-06-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3689 18 [2019-09-24]
rb-03-10-3689-18_2019-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3689 18 [2014-12-02]
rb-03-10-3689-18_2014-12-02.pdf
|
Скачать |
Описание типа
Назначение
Термометры манометрические WIKA серий 15, 70, 73, 74, 75 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред, а также температуры поверхности твердого тела (исполнение с прилегающим датчиком серии 73).
Область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.
Описание
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термометры изготавливаются следующих серий: 15, 70, 73, 74, 75. Каждая серия имеет исполнения, отличающиеся диапазоном измерений, конструкцией, размерами термобаллона и способом его присоединения. Термометры могут быть оснащены электроконтактами типа 811, 821, 831 для присоединения трансмиттера и датчика предельного состояния. Термометры имеют варианты исполнения с гидронаполнением корпуса. Погружаемая часть термометров изготовлена из нержавеющей стали.

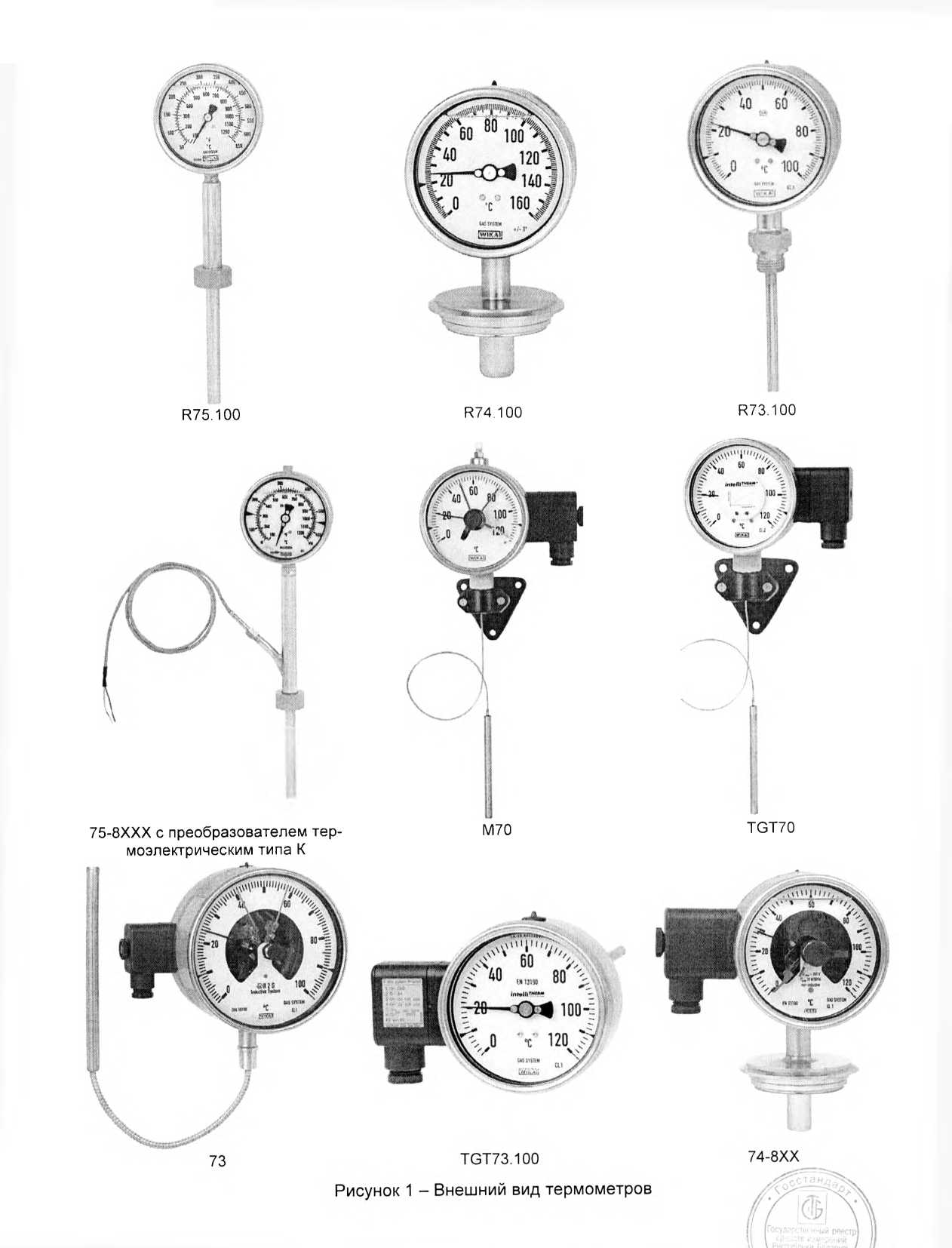

Внешний вид термопреобразователей представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.

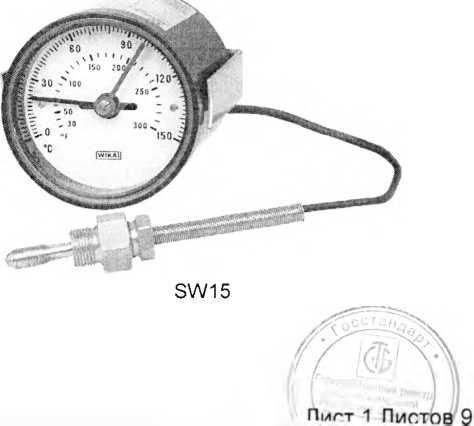

SB15
Q Q
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики термометров указаны в таблицах 1-6.
|
блица 1 - Основные характеристики термометров серий 70, 73, 74, 75 | ||||||||
|
;е-ия |
Модель |
Диапазон показаний температуры, °C |
Диапазон измерений температуры,°C |
Пределы допускаемой абсолютной погрешности при измерении температуры,°C |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм | |
|
без сигнализирующего устройства |
с сигнализирующим устройством | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
70 ' 1Т - • |
А70; В70; R70; S70; Н70; М70; V70 |
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
- |
не менее 8 |
не менее 63 |
63; 100; 160 |
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
- | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
- | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
- | |||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
- | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
- | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
- | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 |
- | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 |
- | |||||
|
от 0 до 160 |
от 20 до 140 |
±2 |
- | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
- | |||||
|
от 0 до 250 |
от 30 до 220 |
±5 |
- | |||||
|
от 0 до 300 |
от 30 до 270 |
±10 |
- | |||||
|
от 0 до 400 |
от 50 до 350 |
±10 |
- | |||||
|
70-8ХХ ” |
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
±1,5 |
не менее 8 |
не менее 63 |
100 | |
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
±1,5 | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
±1,5 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
±1,5 | |||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
±1,5 | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
±1,5 | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
±1,5 | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 |
±1,5 | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 |
±3 | |||||
|
от 0 до 160 |
от 10 до 140 |
±2 |
±3 | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
±3 | |||||
|
от 0 до 250 |
от 30 до 220 |
±5 |
±7,5 | |||||
л . пингов
73
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
А73.100, А73.160, R73.100, R73.160, S73.100, S73.160, F73.100, F73.160 2) |
от минус 80 до плюс 60 |
от минус 60 до плюс 40 |
±2 |
- |
не менее 6 |
не менее 63 |
100; 160 |
|
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
- | ||||
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
- | ||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
- | ||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
- | ||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
- | ||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
- | ||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
- | ||||
|
от 0 до 100 |
от 10 до 90 |
±1 | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 | |||||
|
от 0 до 160 |
от 20 до 140 |
±2 | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
- | ||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 |
- | ||||
|
от 0 до 300 |
от 30 до 270 |
±5 |
- | ||||
|
от 0 до 400 |
от 50 до 350 |
±5 | |||||
|
от 0 до 500 |
от 50 до 450 |
±5 | |||||
|
от 0 до 600 |
от 100 до 500 |
±10 | |||||
|
от 0 до 700 |
от 100 до 600 |
±10 |
- | ||||
|
73-8ХХ; TGS73 1) и |
от минус 80 до плюс 60 |
от минус 60 до плюс 40 |
±2 |
±3 |
не менее 6 |
не менее 63 |
100; 160 |
|
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
±1,5 | ||||
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
±1,5 | ||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
±1,5 | ||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
±1,5 | ||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
±1,5 | ||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
±1,5 | ||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
±1,5 | ||||
|
от 0 до 100 |
от 10 до 90 |
±1 |
±1,5 | ||||
|
от 0 до 120 |
от 10 до 110 |
±2 |
±3 | ||||
|
от 0 до 160 |
от 10 до 140 |
±2 |
±3 | ||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
±3 | ||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 |
±3,75 | ||||
|
от 0 до 300 |
от 30 до 270 |
±5 |
±7,5 | ||||
|
от 0 до 400 |
от 50 до 350 |
±5 |
±7,5 | ||||
|
от 0 до 500 |
от 50 до 450 |
±5 |
±7,5 | ||||
|
от 0 до 600 от 0 до 700 |
от 100 до 500 от 100 до 600 |
±10 ±10 |
±15 ±15 |
У
|
I |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
’3 |
TGT73.100; TGT73.160 3) |
от минус 80 до плюс 60 |
от минус 60 до плюс 40 |
±2 |
- |
не менее 6 |
не менее 63 |
100; 160 |
|
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 | ||||||
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
- | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 | ||||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 | ||||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 | ||||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
- | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 | ||||||
|
от 0 до 100 |
от 10 до 90 |
±1 | ||||||
|
от 0 до 120 |
от 10 до 110 |
±2 | ||||||
|
от 0 до 160 |
от 10 до 140 |
±2 | ||||||
|
от 0 до 200 |
от 20 до 180 |
±2 | ||||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 | ||||||
|
от 0 до 300 |
от 30 до 270 |
±5 |
■ | |||||
|
от 0 до 400 |
от 50 до 350 |
±5 | ||||||
|
от 0 до 500 |
от 50 до 450 |
±5 | ||||||
|
от 0 до 600 |
от 100 до 500 |
±10 |
- | |||||
|
от 0 до 700 |
от 100 до 600 |
±10 |
- | |||||
|
74 |
А74.100; R74.100 |
от 0 до 120 |
от 20 до 100 |
±1 |
- |
не менее 21 |
не менее 30 |
100 |
|
от 0 до 160 |
от 20 до 100 |
±1 |
- | |||||
|
74-8ХХ 1) |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
±1,5 |
не менее 21 |
не менее 30 |
100 | |
|
от минус 20 до плюс 100 |
от 0 до 80 |
±2 |
±3 | |||||
|
от 0 до 120 |
от 20 до 100 |
±2 |
±3 | |||||
|
от 0 до 160 |
от 20 до 100 |
±2 |
±3 | |||||
|
75 |
А75.100; R75.100 |
от 0 до 600 |
от 150 до 500 |
±10 |
не менее 13 |
не менее 89 |
100 | |
|
от 0 до 650 |
от 150 до 550 |
±10 | ||||||
|
от 0 до 700 |
от 150 до 600 |
±10 |
- | |||||
|
75-8ХХ 4) |
от 0 до 600 |
от 150 до 500 |
±10 |
не менее 13 |
не менее 89 |
100 | ||
|
от 0 до 650 |
от 150 до 550 |
±10 | ||||||
|
от 0 до 700 |
от 150 до 600 |
±10 |
” Термометры укомплектованы сигнализирующим устройством с индуктивными (тип контактов 831.XXX), скользящими (тип контактов 811 XXX), электронными 'тип контактов 830.XXX), с магнитным поджатием (тип контактов 821.XXX) контактами.
"’Термометры моделей А73.100, А73.160, R73.100, R73.160, S73.100, S73.160, F73.160, Q73.144 могут быть укомплектованы сигнализирующим устройством с индуктивными (тип контактов 831.XXX), скользящими (тип контактов 811.XXX), электронными (тип контактов 830.XXX), с магнитным поджатием (тип контактов 821.XXX) контактами.
3> Дополнительные характеристики термометров моделей TGT73.100, TGT73.160 приведены в таблице 2.
4> Дополнительные характеристики термометров модели 75-8ХХ приведены в таблице 3.
|
Злица 2 - Дополнительные характеристики термометров моделей TGT73.100, TGT73.160 | |
|
Характеристика |
Значение |
|
пазон выходного сигнала: лы постоянного тока пряжения постоянного тока |
от 4 до 20 мА от 0 до 10 В |
|
еделы допускаемой погрешности выходного сигнала силы постоянного тока и напряжения постоянного тока |
±0,2 % ДИ* |
|
И - диапазон измерений | |
|
блица 3 - Дополнительные характеристики термометров модели 75-8ХХ | |
|
Характеристика |
Значение |
|
рмоэлектрический преобразователь по СТБ ГОСТ Р 8.585-2004 |
К (Ni-Cr-NiAI) |
|
асе точности по ГОСТ 6616-94 |
2 |
|
апазон измеряемых температур, °C |
от 150 до 600 |
|
;ределы допускаемой абсолютной погрешности при измерении температуры для класса точности 2, °C диапазоне температур от 150 °C до 333 °C диапазоне температур от 333 °C до 600 °C |
±2,5 +0,0075 t* |
|
1аметр погружной части, мм |
13 |
- измеряемое значение температуры, °C
16лица 4 - Основные характеристики термометров серии 70 модификации TGT70
|
ерия |
Модель |
Диапазон показаний температуры, °C |
Диапазон измерений температуры, °C |
Пределы абсолютной погрешности при измерении температуры, °C (класс 2) |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм |
|
70 |
TGT70.100H; TGT70.100M; TGT70.100R1’ |
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±2 |
не менее 8 |
не менее 63 |
63; 100; 160 |
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±2 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±2 | |||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±2 | |||||
|
от 0 до 60 |
от 10 до 50 |
±2 | |||||
|
от 0 до 80 |
от 10 до 70 |
±2 | |||||
|
от 0 до 100 |
от 10 до 90 |
±2 | |||||
|
от 0 до 120 |
от 10 до 110 |
±4 | |||||
|
от 0 до 160 |
от 10 до 140 |
±4 | |||||
|
от 0 до 200 |
от 20 до 180 |
±4 | |||||
|
от 0 до 250 |
от 30 до 220 |
±5 |
1) Дополнительные характеристики термометров моделей TGT70.100H; TGT70.100M; TGT70 100R приведены в таблице 5.
аблица 5 - Дополнительные характеристики термометров моделей TGT70.100H; TGT70.100M; TGT70.100R
|
Характеристика |
Значение |
|
Диапазон выходного сигнала: - силы постоянного тока - напряжения постоянного тока |
от 4 до 20 мА от 0,5 до 4,5 В от 0,5 до 4,5 В логометрический |
|
Пределы допускаемой погрешности выходного сигнала силы постоянного тока и напряжения постоянного тока |
Класс 2 ±1 % ДИ* |
|
* ДИ - диапазон измерений. | |
Таблица 6 - Основные характеристики термометров серии 15
|
эрия |
Модель |
Диапазон показаний температуры, °C |
Диапазон измерений температуры, °C |
Пределы абсолютной погрешности при измерении температуры, °C |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
15 |
SW1560; SW1572 |
от 0 до 60 |
от 10 до 50 |
±2 |
не менее 15 |
не менее 60 |
60; 72x72 |
|
от 0 до 80 |
от 10 до 70 |
±2 | |||||
|
от 0 до 100 |
от 10 до 90 |
±2 | |||||
|
от 0 до 120 |
от 10 до 110 |
±4 | |||||
|
от 0 до 160 |
от 10 до 140 |
±4 | |||||
|
от 0 до 200 |
от 20 до 180 |
±4 | |||||
|
от 0 до 250 |
от 30 до 220 |
±5 | |||||
|
от 0 до 300 |
от 30 до 270 |
±10 | |||||
|
от 0 до 400 |
от 50 до 350 |
±10 | |||||
|
15 |
SC1560; SC1580; SC1510 |
от минус 100 до плюс 60 |
от минус 80 до плюс 40 |
±4 |
не менее 6 |
не менее 15 |
60; 80; 100 |
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±2 | |||||
|
от минус 40 до плюс 40 |
от минус 30 до плюс 30 |
±2 | |||||
|
от минус 30 до плюс 70 |
от минус 20 до плюс 60 |
±2 | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±2 | |||||
|
от минус 20 до плюс 40 |
от минус 10 до плюс 30 |
±2 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±2 | |||||
|
от минус 20 до плюс 120 |
от минус 10 до плюс 110 |
±4 | |||||
|
от 0 до 60 |
от 10 до 50 |
±2 | |||||
|
от 0 до 80 |
от 10 до 70 |
±2 | |||||
|
от 0 до 100 |
от 10 до 90 |
±2 | |||||
|
от 0 до 120 |
от 10 до 110 |
±4 | |||||
|
от 0 до 160 |
от 10 до 140 |
±4 | |||||
|
от 0 до 200 |
от 20 до 180 |
±4 | |||||
|
от 0 до 250 |
от 30 до 220 |
±5 | |||||
|
от 0 до 300 |
от 30 до 270 |
±10 | |||||
|
от 0 до 400 |
от 50 до 350 |
±10 | |||||
|
15 X* ' |
SB1560; SB1572 J |
от 0 до 60 |
от 10 до 50 |
±2 |
не менее 5 |
не менее 60 |
72x72 |
|
от 0 до 80 |
от 10 до 70 |
±2 | |||||
|
от 0 до 100 |
от 10 до 90 |
±2 | |||||
|
от 0 до 120 |
от 10 до 110 |
±4 | |||||
|
от 0 до 160 |
от 10 до 140 |
±4 | |||||
|
от 0 до 200 |
от 20 до 180 |
±4 | |||||
|
от 0 до 250 |
от 30 до 220 |
±5 | |||||
|
от 0 до 300 |
от 30 до 270 |
±10 | |||||
|
от 0 до 400 |
от 50 до 350 |
±10 |
Примечание: термометры манометрические укомплектованы микропереключателями.
Знак утверждения типа
Знак Утверждения типа наносится на паспорт термометра типографским способом.
Комплектность
Комплект поставки:
- термометр;
- паспорт;
- методика поверки МРБ МП.1810-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия). МРБ МП.2437-20147 Термометры манометрические WIKA серий 15, 70, 73, 74, 75, 76.
Заключение
Термометры манометрические WIKA серий 15, 70, 73, 74, 75 соответствуют документации фирмы "WIKA Alexander Wiegand GmbH & Co. KG" (Германия).
Термометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ТС N RU Д-ОЕ.АВ29.В.04765 от 15.05.2015; ТС N RU fl-DE.AB29.B.O4761 от 15.05.2015) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU С-ЭЕ.ГБ08.В.01490 от 22.12.2015).
Межповерочный интервал - не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Другие Термометры
