Термометры технические жидкостные ТТЖ
| Номер в ГРСИ РФ: | РБ 03 10 6805 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ООО ПФ "ШАТЛЫГИН И КО", г. Белгород |
|
Описание типа РБ 03 10 6805 18 [2019-05-24]
rb-03-10-6805-18_2019-05-24.pdf
|
Скачать |
Термометры технические жидкостные ТТЖ (далее - термометры) предназначены для измерений температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6805 18 |
| Наименование | Термометры технические жидкостные ТТЖ |
| Год регистрации | 2018 |
| Номер сертификата | 12175 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-12-04 |
| Получатель сертификата | ООО ПФ "ШАТЛЫГИН И КО", г. Белгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО ПФ "ШАТЛЫГИН И КО"
Адрес: г. Белгород
Поверка
| Межповерочный интервал / Периодичность поверки | 36 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.279-78. |
| Признание поверки | Первичная при выпуске из производства: Курский ЦСМ (аттестат аккредитации - №RA.RU.311463, шифр поверительного клейма - ВА)(НТК №11-18). |
Поверители
Скачать
|
Описание типа РБ 03 10 6805 18 [2019-05-24]
rb-03-10-6805-18_2019-05-24.pdf
|
Скачать |
Описание типа
Назначение
Термометры технические жидкостные ТТЖ (далее - термометры) предназначены для измерений температуры жидких и газообразных сред.
Описание
Измерение температуры стеклянными жидкостными термометрами основано на наблюдении видимого изменения объёма термометрической жидкости.
I ермометры ТТЖ в зависимости от области применения имеют следующие исполнения: Т'ГЖ-’Г для измерения температуры в промышленных установках; ТТЖ-СХ - в складских помещениях, зернохранилищах и при переработке молока; ТТЖ-И - в инкубаторах; ТТЖ-К -в помещениях различного назначения; ТТЖ-Х - в холодильных установках; ТТЖ-В -температуры воды.
Гермометры отличаются конструкцией, функциональным назначением, диапазонами измерений, ценой деления шкаты и пределами допускаемой погрешности.
Термометры выполнены в виде капиллярной трубки с резервуаром, заполненным гермометрической жидкостью, которые вложены в стеклянную цилиндрическую оболочку с вмон тированной внутри шкатой, изготовленной из бумаги, стекла, полистирола.
В качестве термометрической жидкости используется толуол, метилкарбитол, керосин.
Термометры могут быть выполнены полного и частичного погружения.
Внешний вид термометров изображен на рисунках 1 и 2.

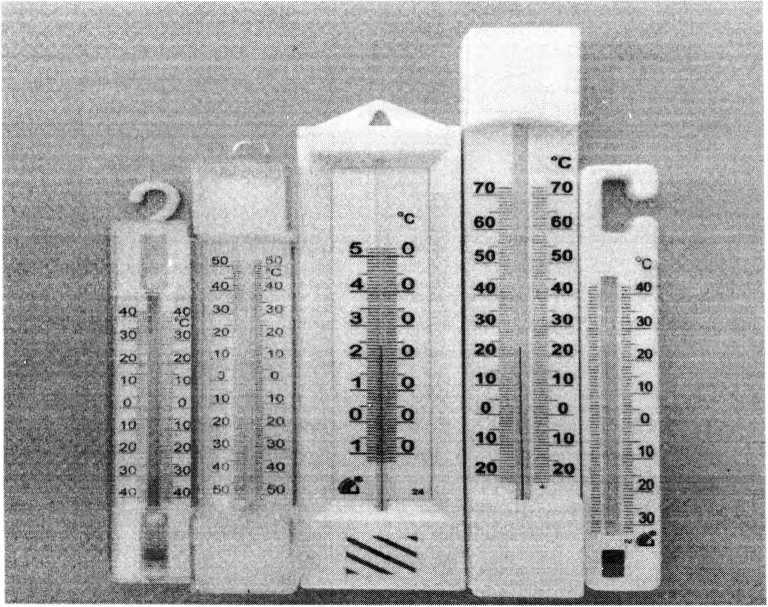

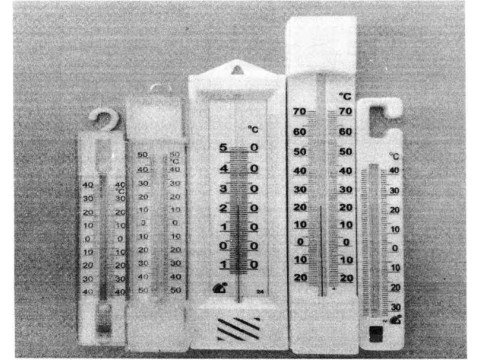

Рисунок 1 - Внешний вид термометров ТТЖ-Х, ТТЖ-К, ТТЖ-СХ

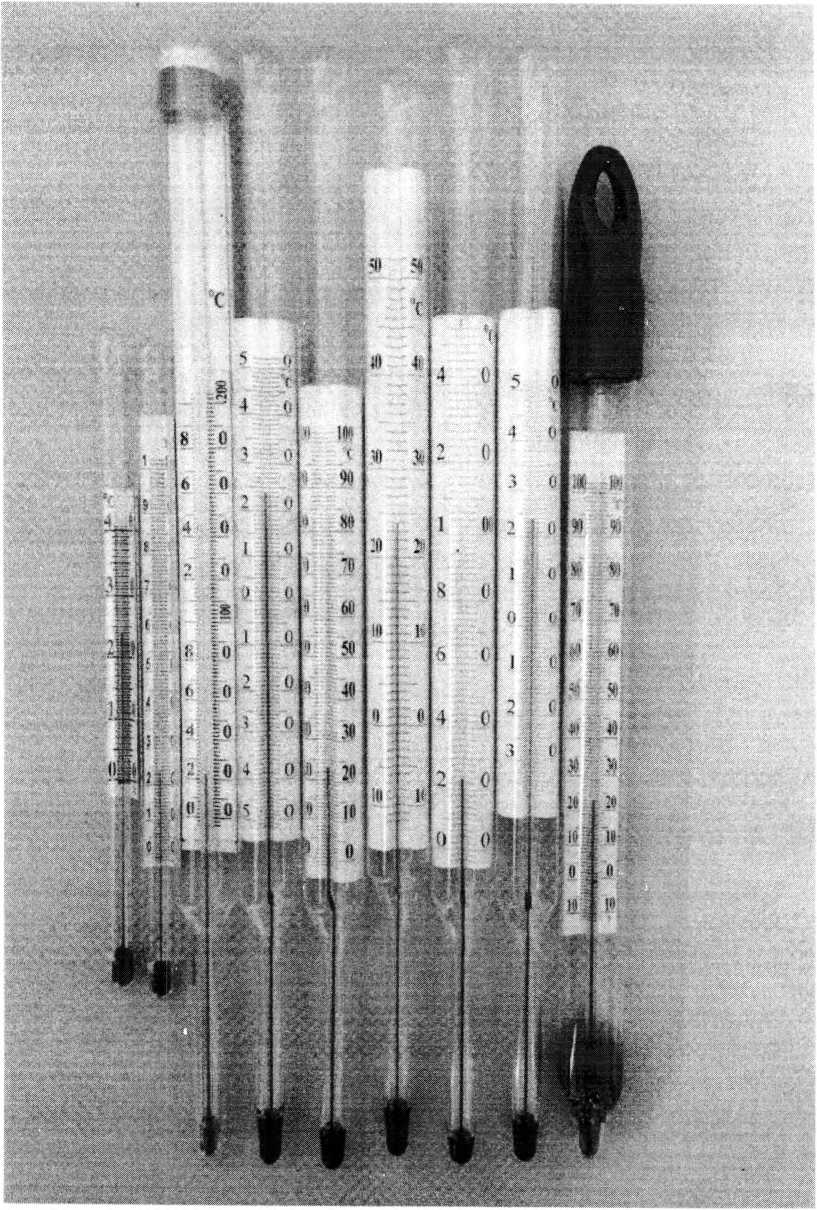

Рисунок 2 - Внешний вид термометров Г 1'Ж-1, ТТЖ-СХ, ТТЖ-И. ТТЖ-В
Программное обеспечение 01 су I ствует.
Технические характеристики
Габлица 1 - Метрологические характеристики
|
Обозначение исполнений |
Диапазоны измерений ■температуры,°C |
Цепа деления шкалы, °C |
Пределы допускаемой абсолютной погрешности в интервале температур, °C | |
|
Т'ГЖ-Т |
от -35 до +50 |
1.0 |
от -35 до 0 включ. св. 0 до +50 |
±1.5 ± 1,0 |
|
от -50 до +50 |
1,0 |
от -50 до -38 включ. св. -38 до 0 включ. св. 0 до +50 |
±2,0 ±1,5 ±1,0 | |
|
от 0 до +100 |
1.0 |
от 0 до +100 |
±1,0 | |
|
от 0 до +150 |
2,0 |
от 0 до 100 включ. св. +100 до + 150 |
±2,0 +4.0 | |
|
от 0 до +200 |
2,0 |
отО до 100 включ. св. +100 до +200 |
±2,0 ±4.0 | |
|
ТТЖ-СХ |
от -20 до +70 |
1,0 |
от -20 до 0 включ. св. 1 от 0 до +70 |
± 1,5 ±1,0 |
|
от Одо+100 |
1.0 |
от 0 до +• 100 |
±1,0 | |
|
ТГЖ-И |
от 0 до +40 |
0,5 |
от 0 до +40 |
±1.0 |
|
от -10 до +50 |
1.0 ' |
от -10 до 0 включ. св. 0 до +50 |
+ 1,5 ±1,0 | |
|
ТТЖ-К |
от-10 до +50 |
1.0 |
от -10 до 0 включ. св. 0 до +50 |
+1,5 ±1,0 |
|
ТТЖ-Х |
от -50 до +50 |
1,0 |
от -50 до -38 включ. св. -38 до 0 включ. св. 0 до +50 |
±2,0 ±1,5 ±1,0 |
|
от -30 до +40 |
1,0 |
от -30 до 0 включ.. св. 0 до +40 |
±1.5 ±1.0 | |
|
от -40 до i 40 |
1,0 |
от -40 до 0 включ. св. 0 до < 40 |
±1.5 П.О | |
|
Г'ГЖ-В |
от -10 до +50 |
1.0 |
от -10 до +50 |
±1,0 |
|
от -10 до +100 |
1.0 |
от -10 до • 100 |
±1,0 | |
Таблица 2 - Технические характерист ики
|
Обозначение исполнений |
Диапазон измерений температуры, °C |
Длина верхней части, мм |
Длина нижней части, мм |
Масса термометра, г, не более. |
I ’арантийный срок со дня продажи, мес., нс менее |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ГГЖ-Г |
От -35 до 4 50 |
160+10; 240+10 |
66.5 103.5 163.Ц) |
500 |
18 |
|
От -50 до +50 | |||||
|
От 0 до 1100 | |||||
|
О г 0 до +150 От 0 до +200 | |||||
|
240+10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
I ГЖ-( X |
От -20 до +70 |
- |
35 |
18 | |
|
От 0 до +100 |
30 | ||||
|
ТТЖ-и |
От 0 до + 40 |
■ |
- |
30 | |
|
От -10 до +50 |
35 | ||||
|
ттж-к |
От-10 до+50 |
- |
35 | ||
|
ТТЖ-Х |
От -50 до +50 От -30 до +40 От -40 до +40 |
- |
- |
35 | |
|
тгж-в |
От -10 до +50 |
220±10 |
70±10 |
100 | |
|
01 -10 до ■ 100 |
Знак утверждения типа
наносится на шкалу термометра и на паспорт типографским способом.
Комплек1носг|> средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр технический жидкостный |
ТТЖ (исполнение в соответствии с заказом) |
1 шт. |
|
Паспорт |
1 экз. | |
|
Футляр |
1 шт. |
Поверка
осуществляется по ГОСТ 8.279-78 «ГСП. Термометры стеклянные жидкостные рабочие. Методы и средства поверки».
Основные средствгч поверки:
- термометр сопротивления платиновый ПТСВ-1-2 (регистрационный № 49400-12);
- измеритель температуры многоканальный МИТ 8 (регистрационный № 19736-11);
- термостат жидкостной ТЖ-ТС-01 (регистрационный № 20444-02);
- криостат, диапазон воспроизводимых температур от -50 до 0 °C. нестабильность поддержания температуры ±0,03 °C;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится на паспорт, при периодической -на свиде тельст во о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
I ОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
I ОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испы таний
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методы и средства поверки
ГУ 26.51.51-003-05664383-2017 Термометры технические жидкостные ТТЖ. Технические условия
Изготови гель
Общество с щраниченной ответственностью Производственная Фирма «ШАТЛЫГИН И КО» (ООО ПФ «ША ГЛЫГИН И КО»)
ИНН 3123400741
\дрес: 308023. Россия, г. Белгород, пр. Богдана Хмельницкого, д. 135Д, корпус 4
Телефон/факс: +7(4722) 402-432; +7(920)205-12-40
E-mail: shatlygin ko@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
Адрес: 190103, г. Санкт-Петербург; ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75. факс: 8 (812) 244-10-04
E-mail: lelter@ruslest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
С.С. Голубев м *
М.п. « /V» __________ 2017 г.
