Нефелометры серии PWD
| Номер в ГРСИ РФ: | РБ 03 11 6785 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Нефелометры |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
|
Описание типа РБ 03 11 6785 18 [2019-03-06]
rb-03-11-6785-18_2019-03-06.pdf
|
Скачать |
Нефелометры серии PWD (далее - нефелометры) предназначены для измерения метеорологической оптической дальности (далее - МОД).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6785 18 |
| Наименование | Нефелометры серии PWD |
| Год регистрации | 2018 |
| Номер сертификата | 12134 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Нефелометры метрологически НЕ обеспечены в Республики Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2848-2018. |
Поверители
Скачать
|
Описание типа РБ 03 11 6785 18 [2019-03-06]
rb-03-11-6785-18_2019-03-06.pdf
|
Скачать |
Описание типа
Назначение
Нефелометры серии PWD (далее - нефелометры) предназначены для измерения метеорологической оптической дальности (далее - МОД).
Область применения - метеорология.
Описание
Нефелометр представляет собой оптический прибор, который измеряет интенсивность светового потока, рассеянного исследуемым объемом атмосферы под углом 45° и преобразует измеренное значение интенсивности светового потока в значение МОД. Угол светового потока 45° обеспечивает стабильный отклик в различных типах естественного тумана. Капли осадков рассеивают свет иначе, чем туман. Нефелометр может обнаруживать капли осадков на основании анализа оптического сигнала и использовать эту информацию при обработке результатов измерения МОД.
Нефелометр состоит из следующих основных частей:
- модуль передатчика оптического излучения;
- модуль приемника оптического излучения, совмещенный с блоком обработки информации;
- датчик температуры РТ-100, расположенный в траверсе;
- траверса;
- крепежный зажим;
- нагреватели колпаков передатчика/приемника (опционально);
- датчик осадков Vaisala RAINCAP (для PWD12, PWD22, PWD52).
Модуль передатчика излучает инфракрасные импульсы. Объектив модуля приемника собирает рассеянный световой поток на PIN-фотодиоде, где он преобразуется в электрический сигнал. В модуле приемника электрический сигнал усиливается и фильтруется, а затем преобразуется в цифровой сигнал. Ч
Нефелометр работает непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией нефелометр имеет последовательные интерфейсы RS-232, RS-485.
Нефелометры могут быть изготовлены в шести модификациях: PWD10, PWD12, PWD20, PWD22, PWD50, PWD52, которые отличаются метрологическими характеристиками и наличием/отсутствием датчика осадков Vaisala RAINCAP.

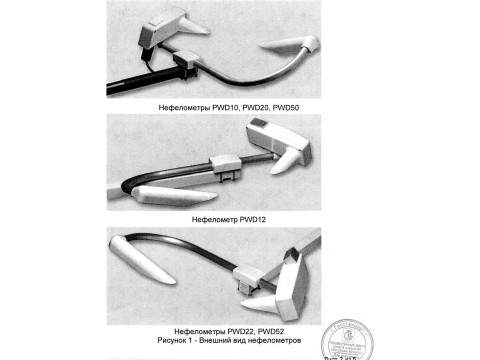

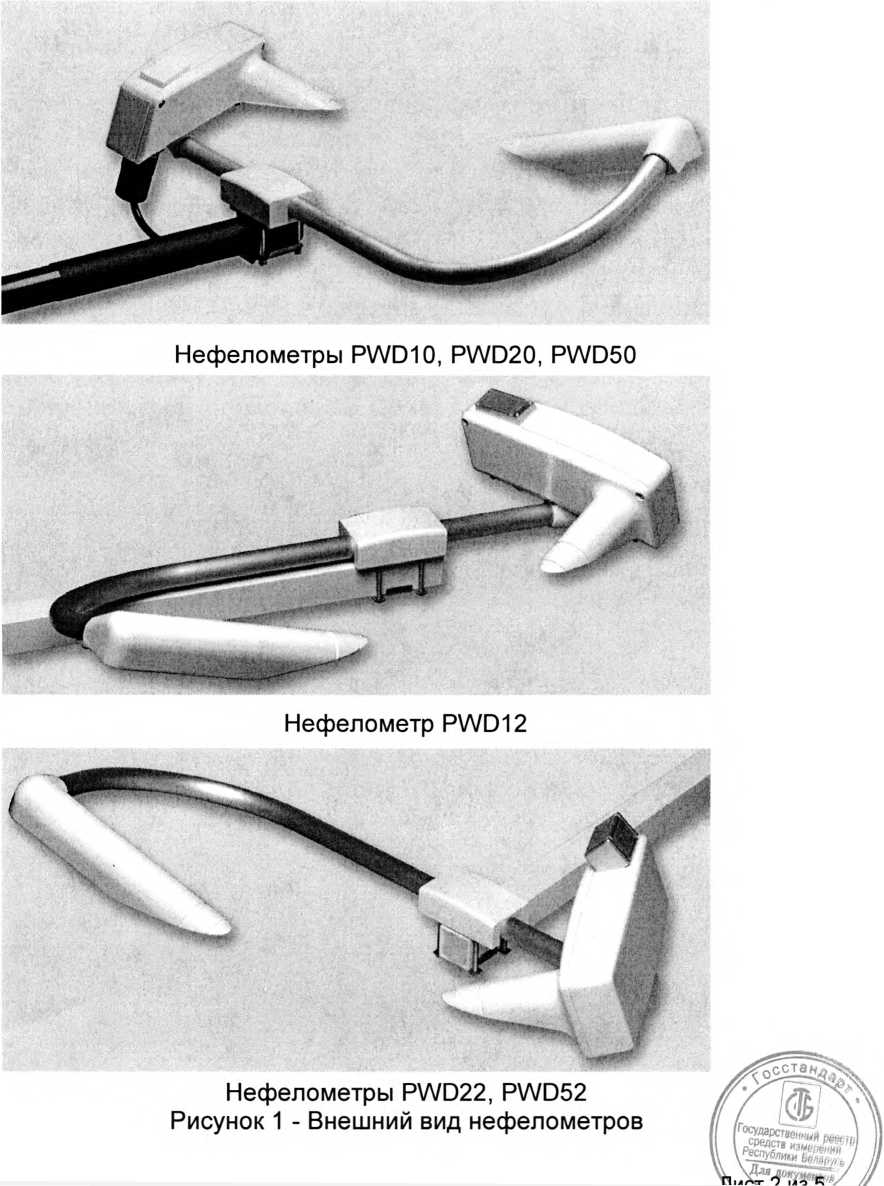

Внешний вид нефелометров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на нефелометры приведена в Приложении А к описанию типа.
Влияние внутреннего программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик нефелометров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение нефелометра |
Наименование ПО |
Номер версии ПО |
|
PWD10 |
Внутреннее ПО |
2.05 |
|
PWD12 |
2.05 | |
|
PWD20 |
2.05 | |
|
PWD22 |
2.08 | |
|
PWD50 |
2.06 | |
|
PWD52 |
2.09 |
Примечания:
1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нефелометров указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики нефелометров
|
Наименование характеристики |
Тип датчика | ||
|
PWD10, PWD12 |
PWD20, PWD22 |
PWD50, PWD52 | |
|
Диапазон измерений МОД, м |
от 10 до 2000 |
от 10 до 20000 |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности нефелометра при измерении МОД, % - от 10 до 10000 м - свыше 10000 м - от 10 до 2000 м |
± 10 |
±10 ±15 |
±10 ±20 |
|
Идентификация типов атмосферных: - осадков - явлений |
для PWD12: дождь, морось, дождь/снег, снег туман, мгла, ясно |
для PWD22, PWD52: дождь, ледяной дождь, переохлажденная морось, морось, дождь/снег, снег, ледяная крупа туман, мгла, ясно | |
|
Диапазон индикации интенсивности осадков (для PWD12/PWD22/PWD52), мм/ч |
от 0 до 999,99 | ||
|
Диапазон индикации количества осадков (для PWD12/PWD22/PWD52), мм |
от 0 до 99,99 (от 0 до 999 для свежевыпавшего снега) | ||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до плюс 60 (от минус 40 до 55 °C для PWD12) | ||
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 50 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 | ||
|
Цифровой выходной интерфейс |
RS-232, RS-485 | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
404 695 199 ЛЖПа | ||
|
Масса, кг, не более |
3,0 II / | ||
\ dC^?-tb изМ£Рвний J / ПмгтЧ мл к
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки нефелометров определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
Основной комплект поставки нефелометров приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Модуль передатчика оптического излучения |
1 |
|
Модуль приемника оптического излучения, совмещенный с блоком обработки информации |
1 |
|
Траверса |
1 |
|
Датчик температуры РТ-100, расположенный в траверсе |
1 |
|
Крепежный зажим |
1 |
|
Датчик осадков Vaisala RAINCAP (для PWD12, PWD22, PWD52) |
1 |
|
Руководство по эксплуатации |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП.2848-2018 "Нефелометры серии PWD. Методика поверки".
Заключение
Нефелометры серии PWD соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС №BY/112 11.01. ТР004 003 30033, декларация действительна по 14.11.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь- не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
